AD20/Altium designer——如何对线宽进行设置、布线过程中快速改线宽的方法

最新推荐文章于 2024-10-21 10:57:14 发布
最新推荐文章于 2024-10-21 10:57:14 发布
阅读量5.5w 收藏 97
点赞数 54
分类专栏： AD20应用技巧 文章标签： 嵌入式硬件 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lwb450921/article/details/123108292
版权

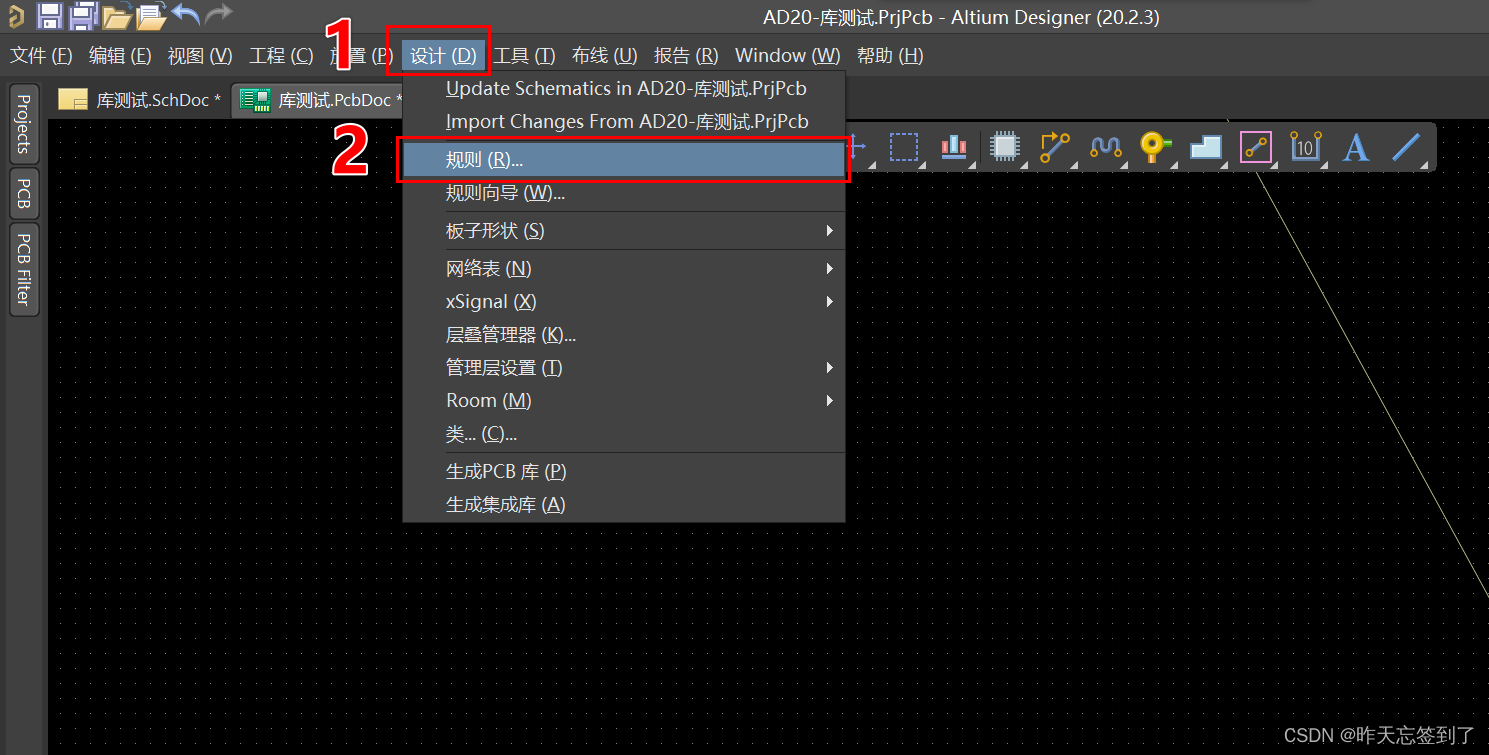

1.设计→规则

2.线宽设置

首选宽度即  布线时的  默认线宽

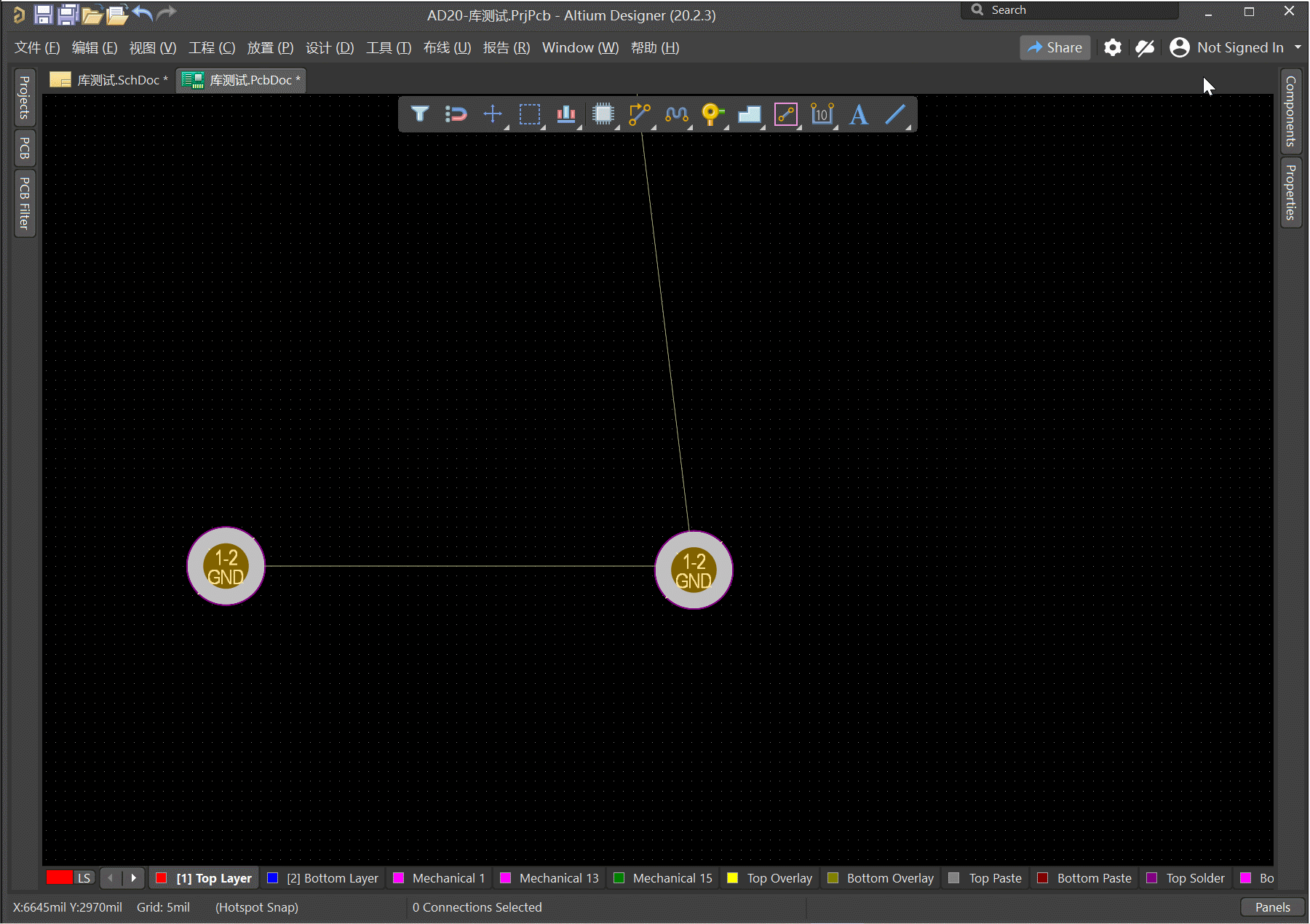

3.布线过程中改线宽

连线过程中按 Tab键  打开布线属性，直接 输入线宽 后 回车键 即可
