本篇将介绍在AD软件中,原理图转PCB后如何对其外形进行编辑

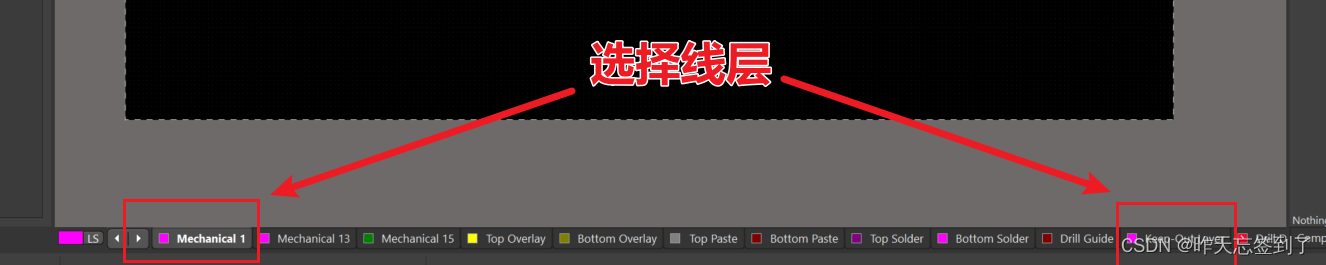

1.选择Mechanical 1层 或 Keep-Out Layer层

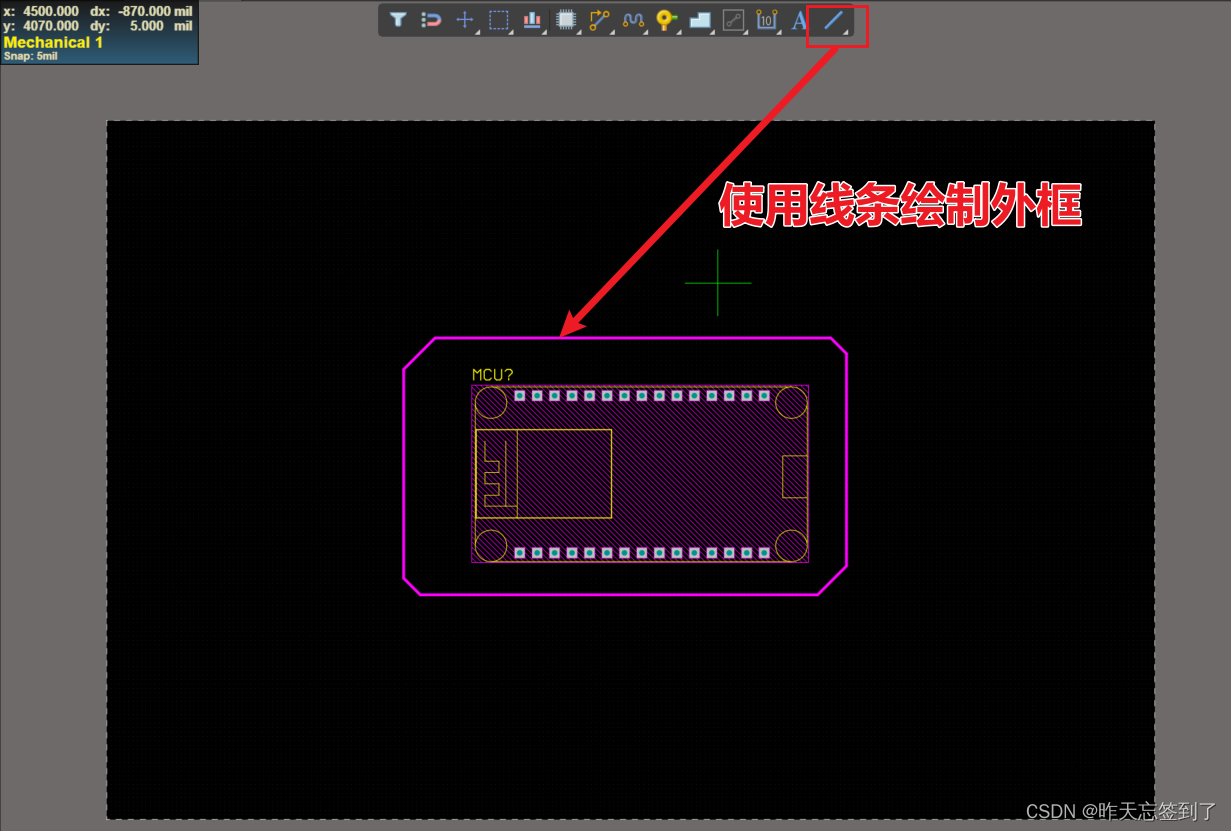

2.选择线条,绘制边框(需要首尾连接)

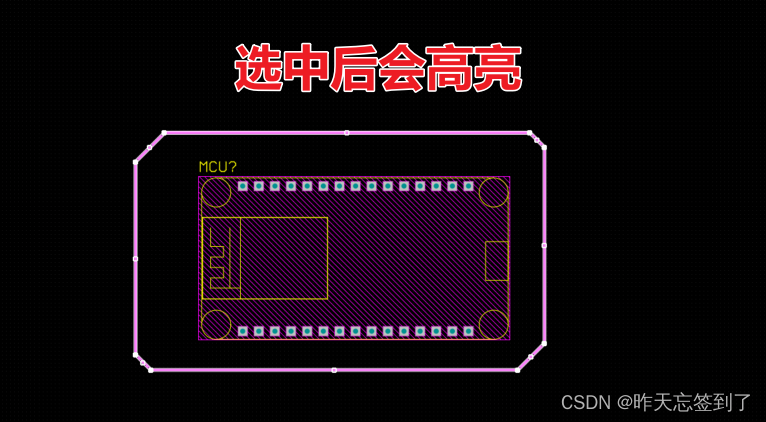

3.选中外框
Shift+鼠标左键 多选 或 鼠标单击线条+ Tab
4.按照外框裁剪

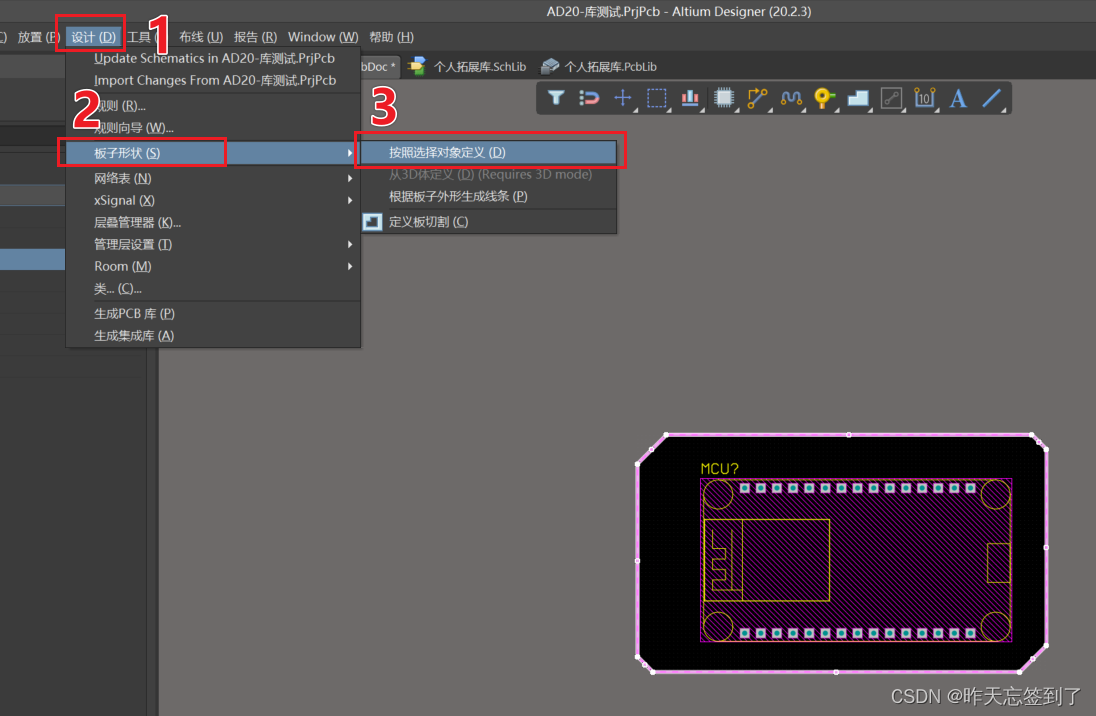

步骤:设计→板子形状→按照选择对象定义
快捷键:D→S→D

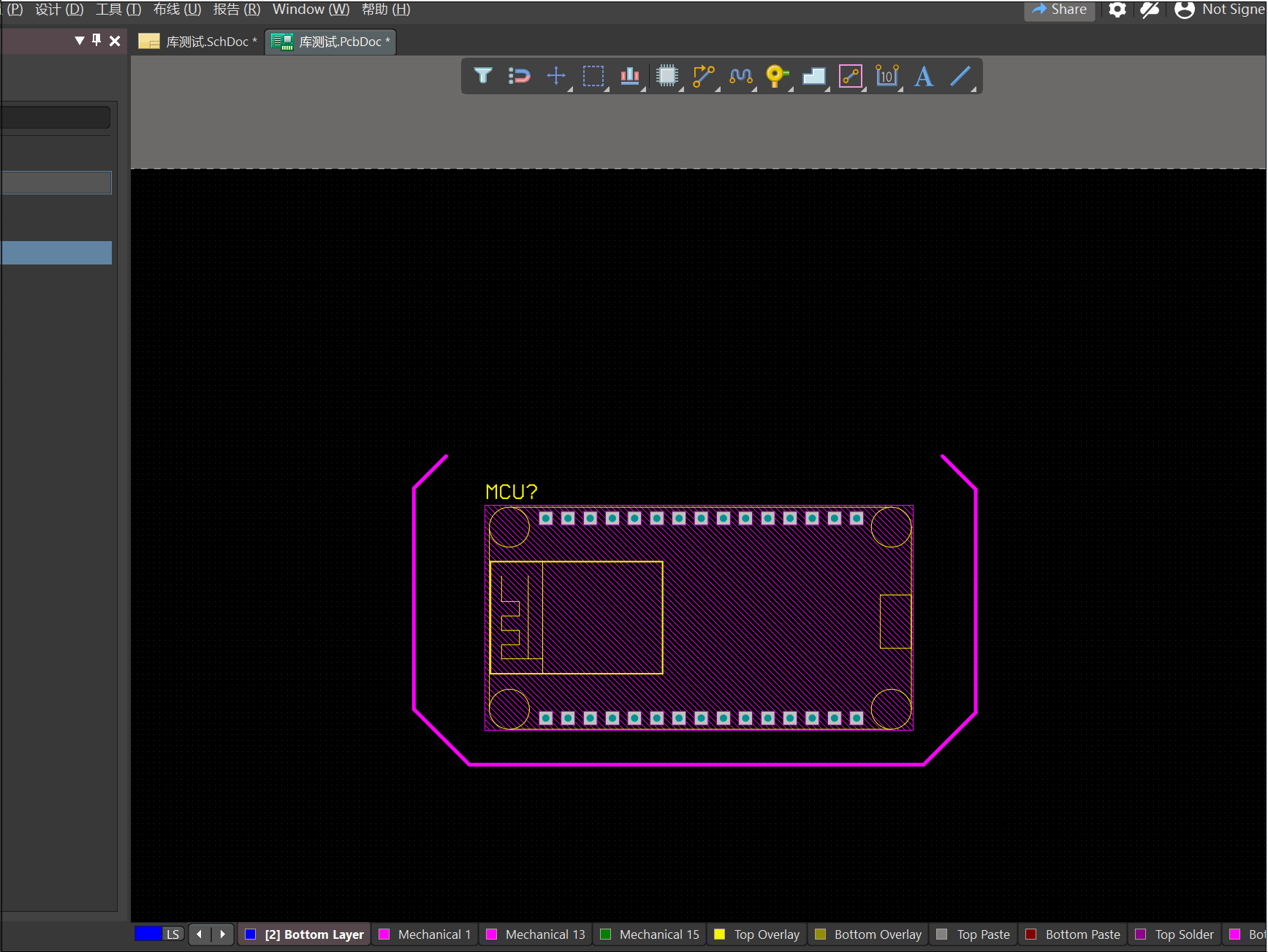

5.动图演示
