AD20/Altium designer——如何对 原理图 的属性进行设置(修改大小、颜色、显示单位等)

已于 2022-02-20 12:43:12 修改
阅读量1.6w 收藏 69
点赞数 19
分类专栏： AD20应用技巧 文章标签： 单片机 嵌入式硬件
于 2022-02-20 12:14:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lwb450921/article/details/123028963
版权

本篇介绍对原理图的修改有：

  1. 更改原理图单位
  2. 更改原理图网格大小
  3. 更改原理图颜色
  4. 更改原理图大小
  5. 更改原理图纵/横显示
  6. 选择显示标题栏
  7. 设置节点颜色
  8. 设置连线颜色及大小

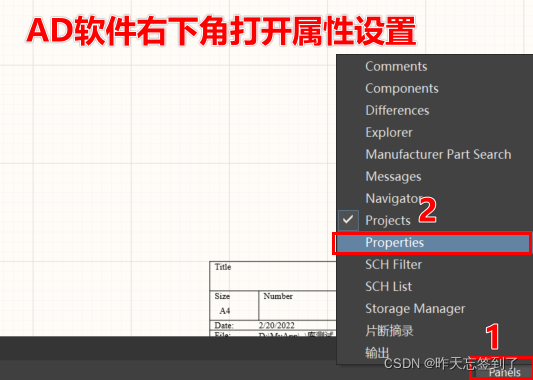

1.关于原理图属性栏的打开位置

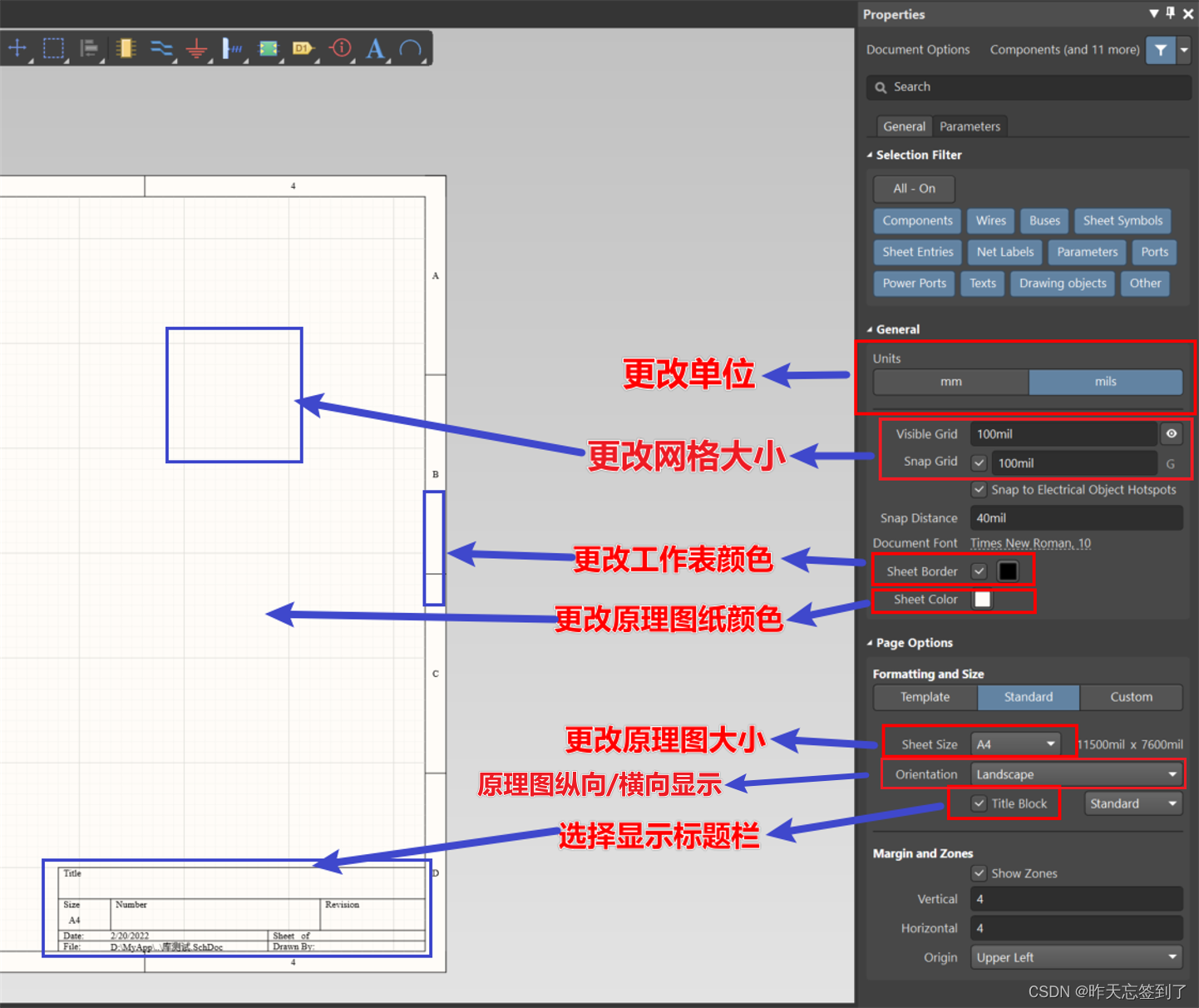

2.属性设置

原理图默认颜色为：#FFFCF8

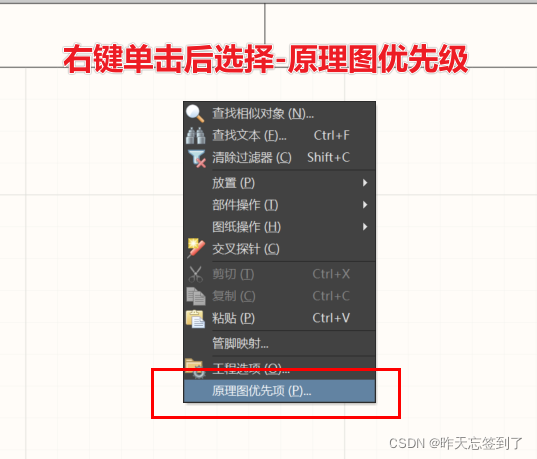

3.结点颜色及连线颜色设置

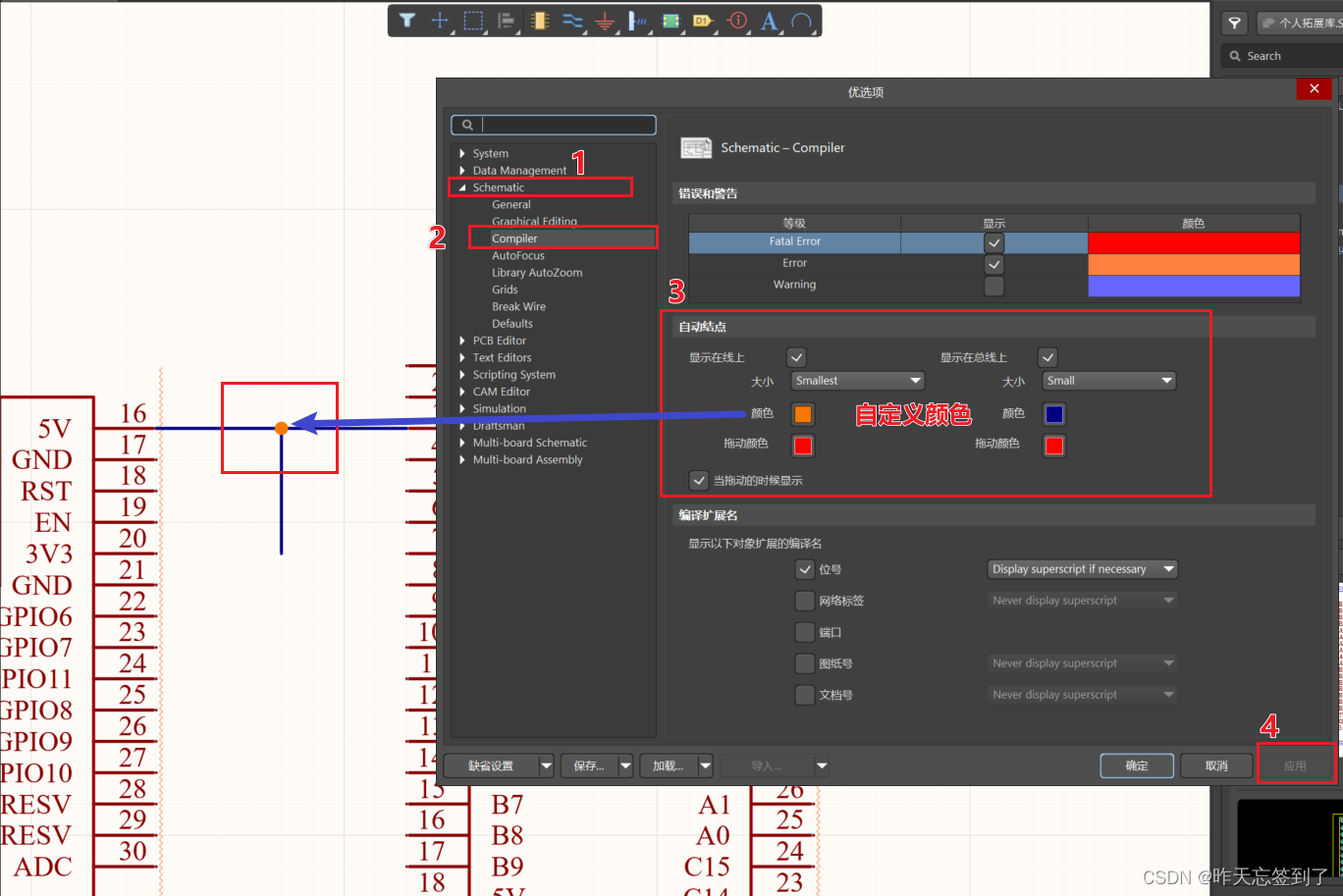

(1)设置节点颜色

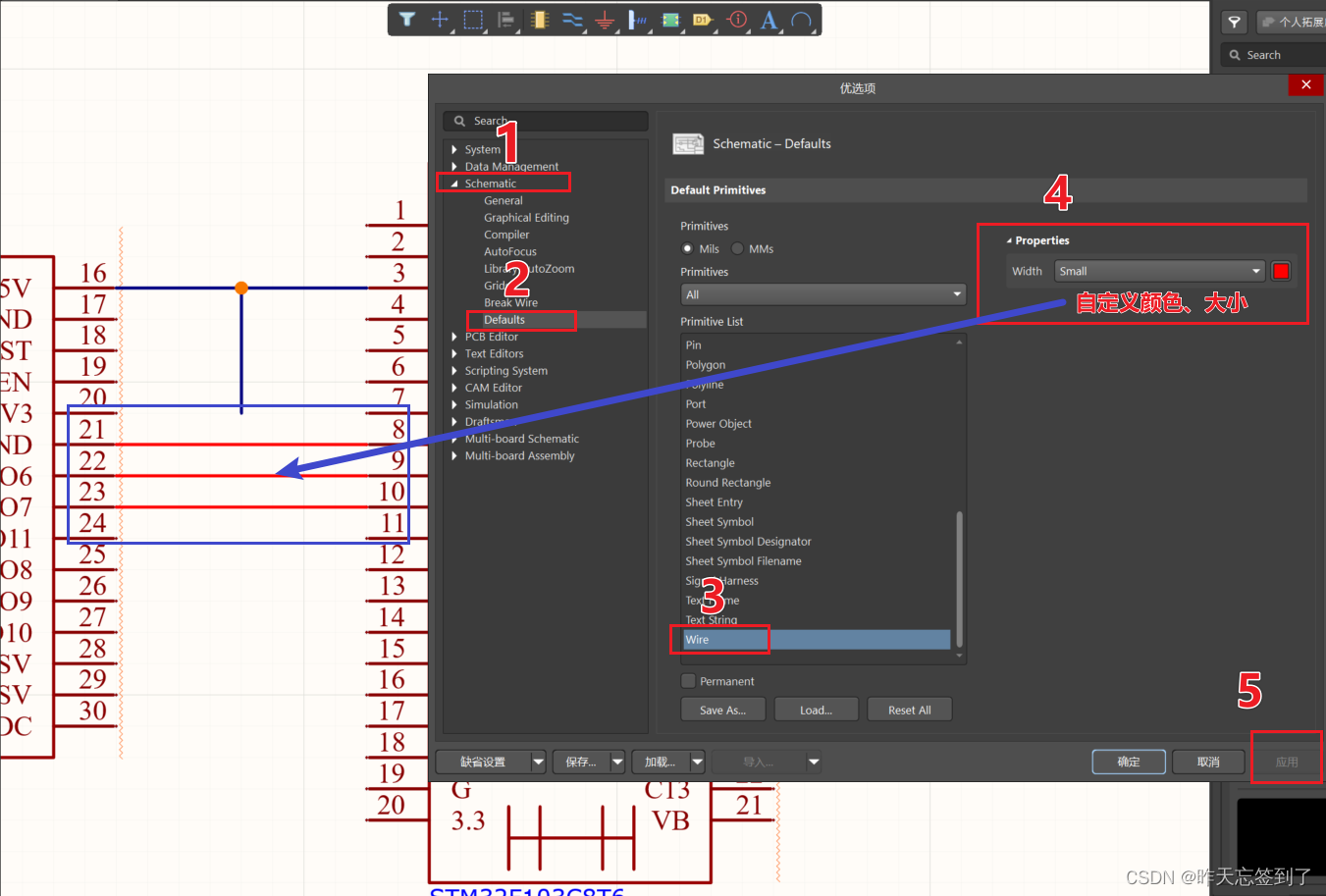

(2)设置连线颜色及大小
