Altium designer PCB快速定义板框，根据现有板框快速铺铜。放置尺寸标识，重新自定义原点。

 ①、快速定义板框

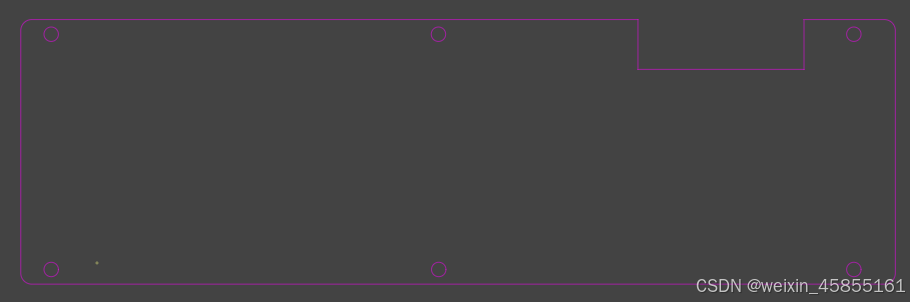

 ① 1、不管是我们自己绘制还是从结构导入，原来的都是用线条绘制的板框形状。用现有的线条转换成板框，只需几秒钟。

 ① 2、不管原来的线条在哪一层，先要把要做板框所有的线条包含板内的开槽、开孔，改为Mechanical1（机械1层）。

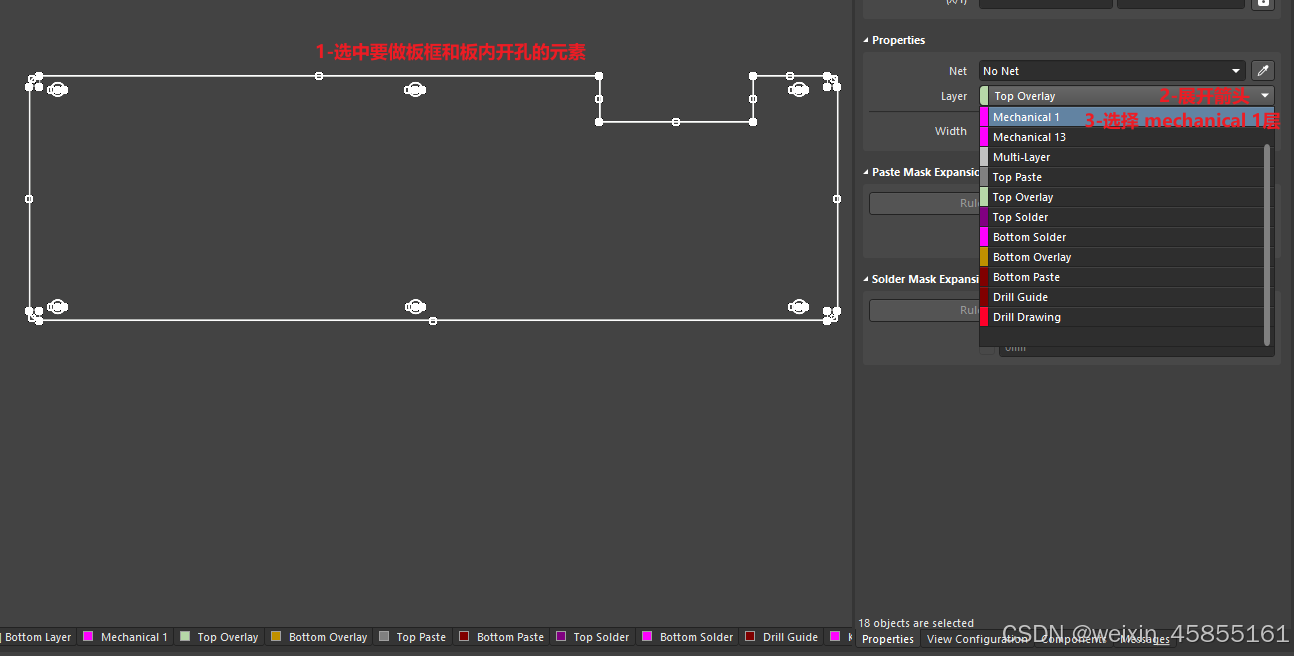

 ① 2.1、全部选中线条，改层

 ① 3、随意选中我们的一根或多根需要做板框的线条，然后按下键盘左上角的Tab按键，此时和我们选中的线条所有的连接的线段都会被选中，不管是异形还是直线，再按下快捷键 D-S-D,这个时候板子形状就设置好了。

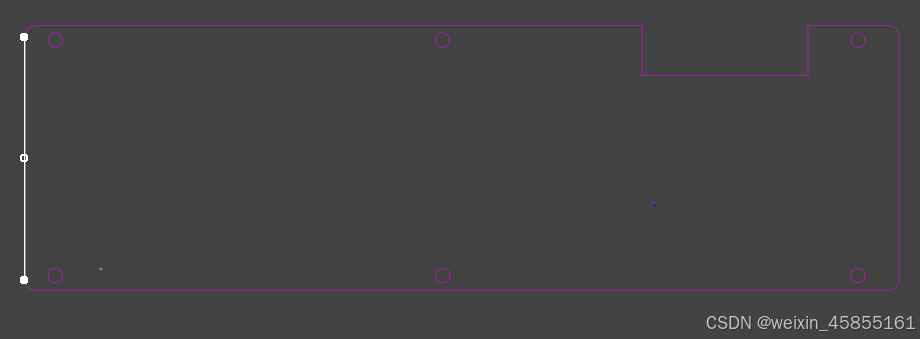

  ①  3.1 选中线条

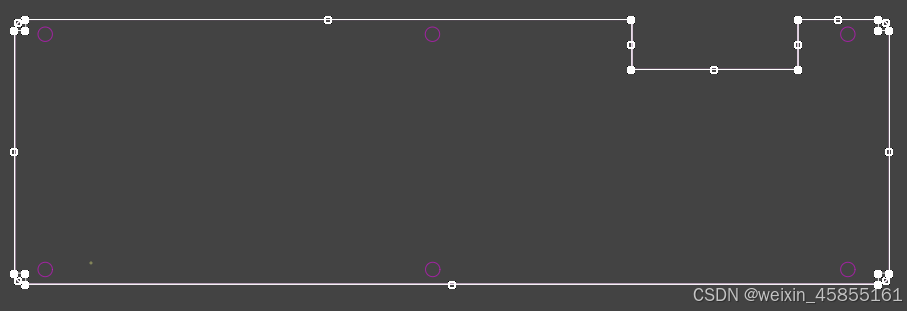

 ① 2.2 按下Tab键

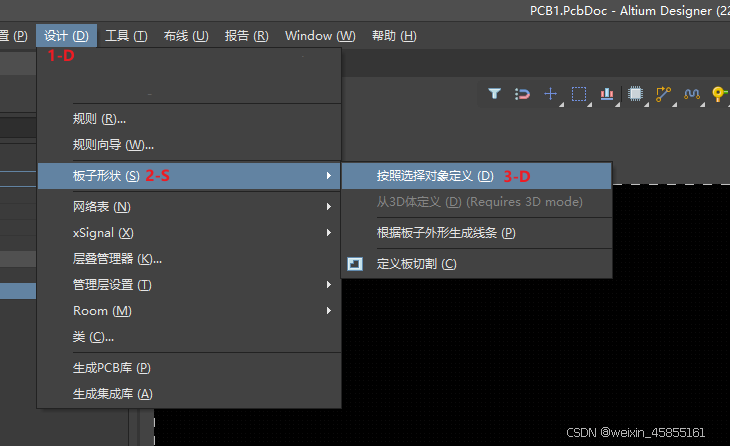

 ① 2.3 快捷键  D→S→D

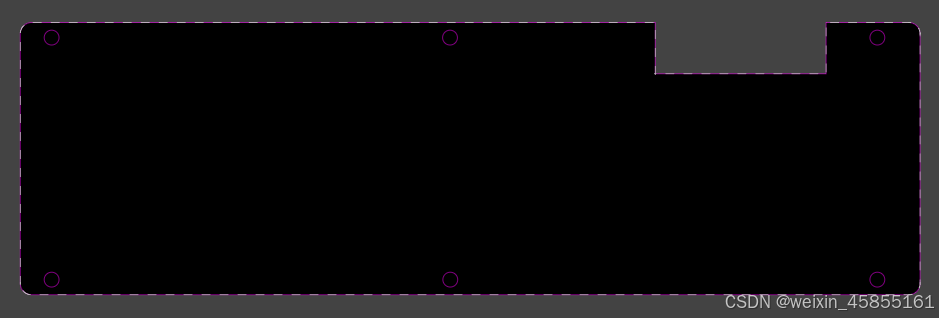

 ① 2.4 自定义板框完成。

② 根据现有板框快速铺铜

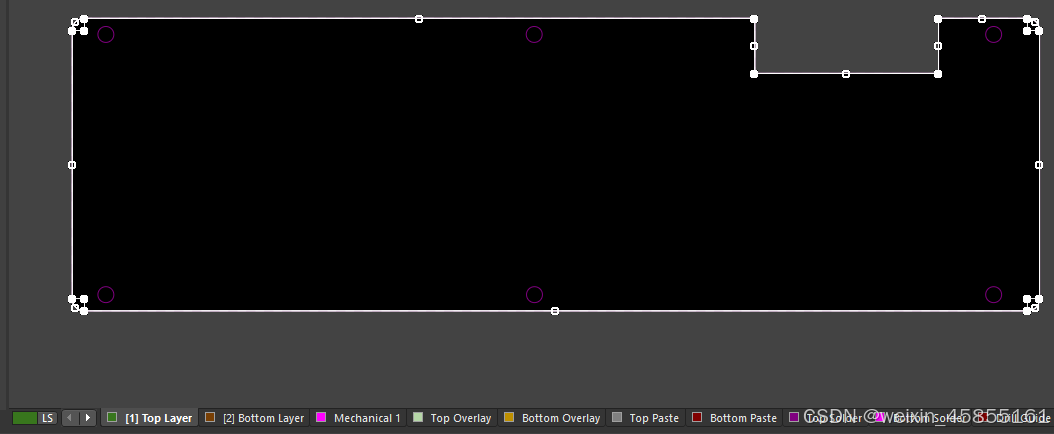

② 1.1确认当前编辑层是所需要的层，比如我现在是需要在顶层添加铺铜；



                 编辑层在顶层

② 1.2与快速定义板框一样，选中板框线条然后按Tab键；

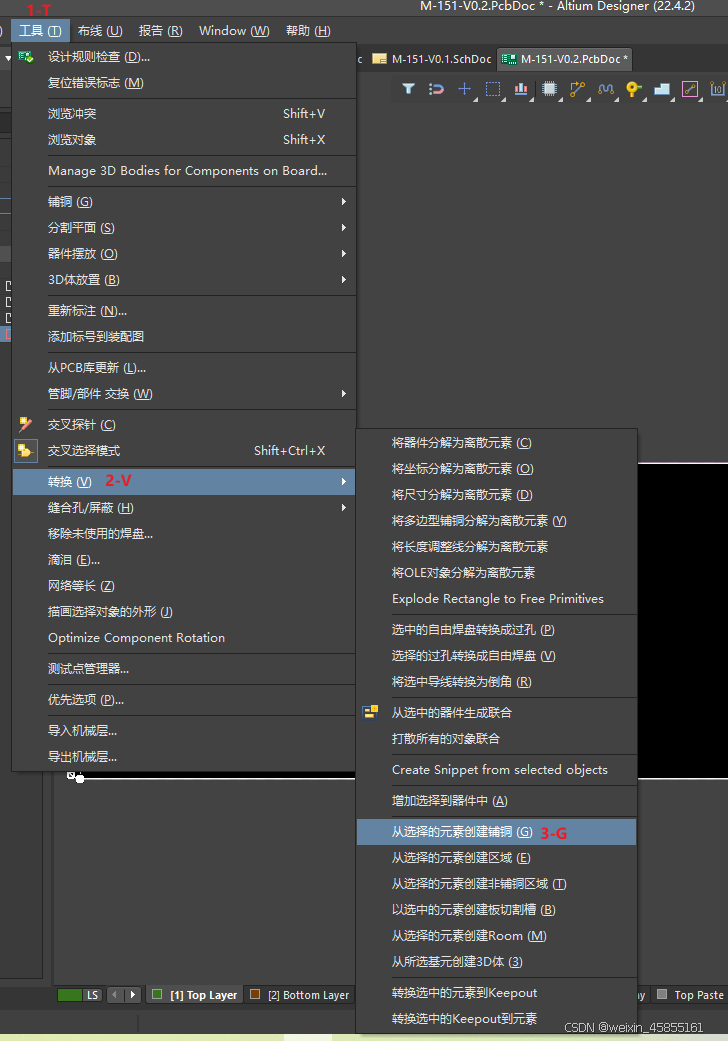

② 1.3然后使用快捷键 T-V-G，铺铜就生成了。

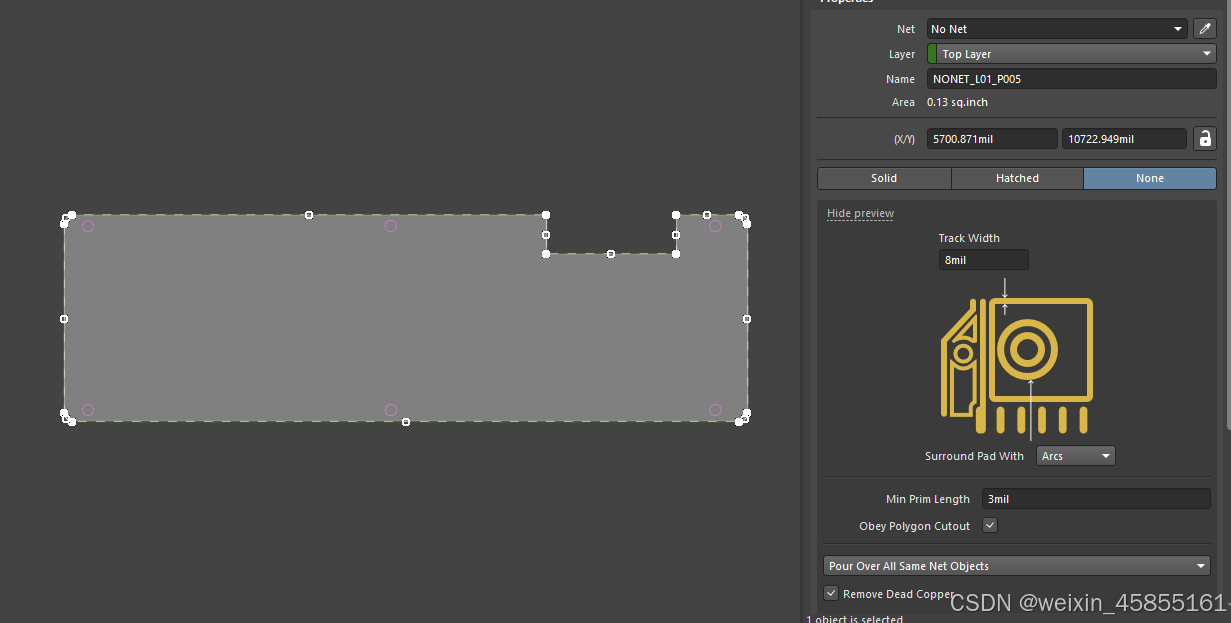

② 1.4 铺铜生成后根据自己的需求更改铺铜属性就可以了。

③ 放置尺寸标识

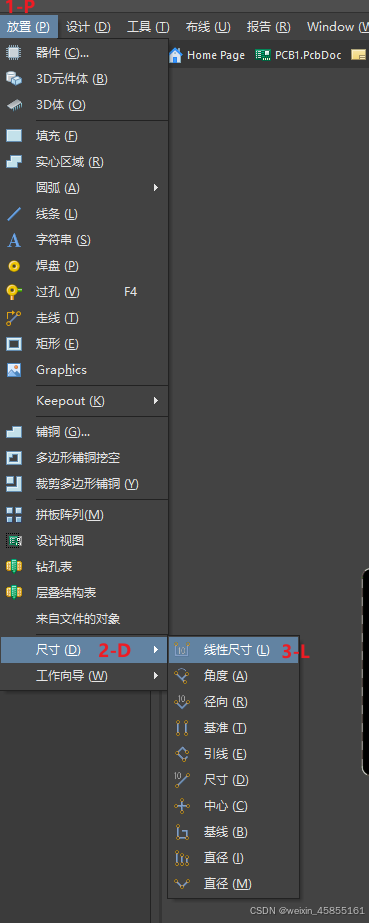

③1.1放置板子尺寸标识，快捷键 P-D-L

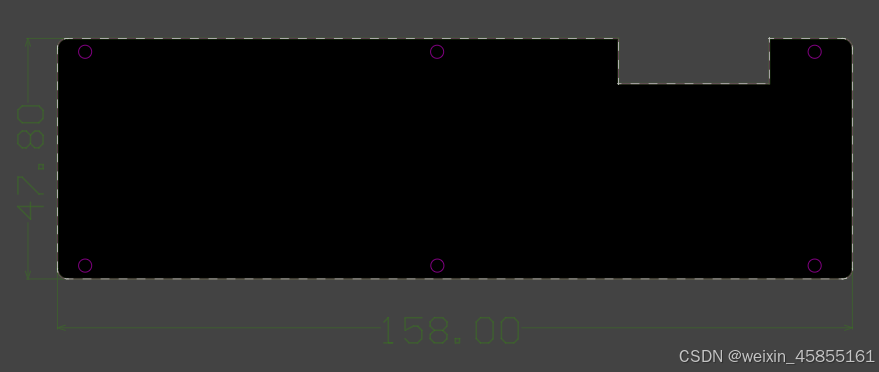

③ 1.2 尺寸标识放置OK。

④ 重新自定义原点

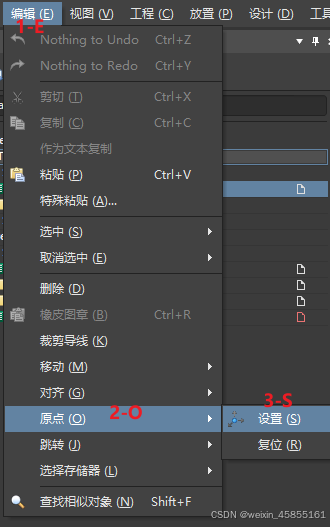

④ 1.1 重新自定义原点，快捷点E-O-S;

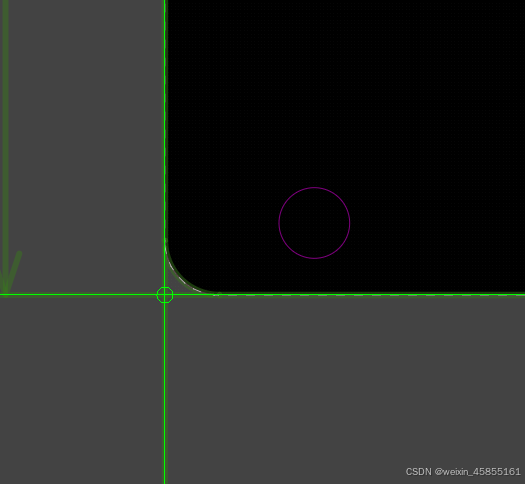

   我们前面放置板子尺寸标识后，左下角尺寸标识会有个交点，定义原点的时候就可以捕捉到这   个点。

结语：新版本里面 keep-out就不能做板框了，Mechanical1（机械1层）层做为板框是规范的，keep-out只能作为我们在layout的一个限制，出gerber的时候keep-out是不会输出元素的。

--------------------------------------------------------------------------------------------------------------------------------
