【AD那些事 15】在ad中如何单独添加不同尺寸的电源网络线宽？？？？如何批量添加不同的对应线宽新规则？？？？？过孔规则修改！！！！

布局完成后，发现所需电源24V、5V、3.3V、GND所需线宽均不相同！！！想自动布线可以直接按照规则线宽进行布线！！！！！！！！！！！手动布线过程中也不希望一根根线的改变线宽！！！！！！！！！！因此设定规则的方法如下！！！！！！！！：

目录

第一步：创建类（新建规则）

第二步：设置新建规则

番外：过孔规则修改

---

第一步：创建类（新建规则）

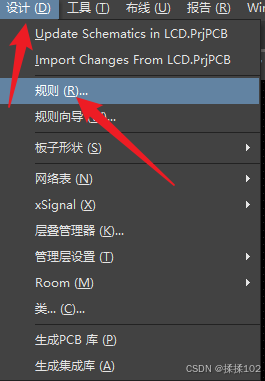

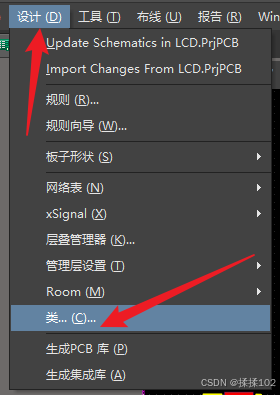

1、执行菜单Design（设计）→Rules（规则）【快捷键：DR】,将所需要的多个网络进行分类选择建立一个class。

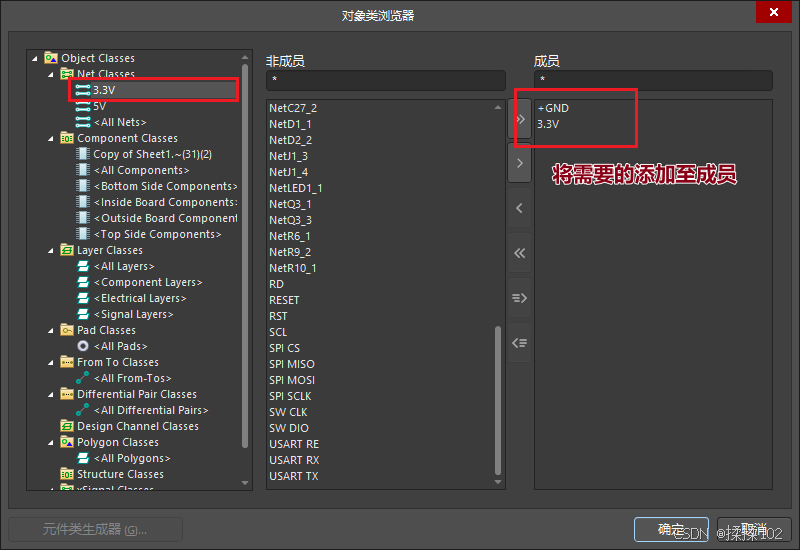

2、右击“net classes”新建线宽规则并修改为需要的名字，在规则设置栏中的“ no class”，选择对应的class；（两者中间左右箭头为添加、删除键）

3、这样class（成员）内的所有网络的线宽都受第二步的设置规则所约束。

步骤如下：

第二步：设置新建规则

1、执行菜单命令Design（设计）→Rules（规则）【快捷键：DR】，进入规则设置栏；

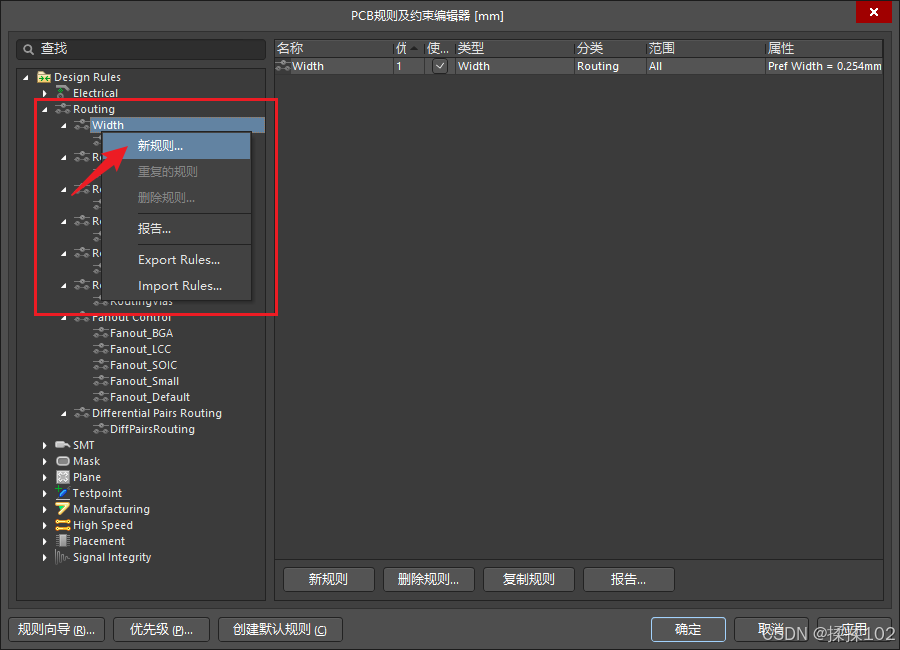

2、右击“Routing中的Width”新建线宽规则并修改为需要的名字，点击新建的规则

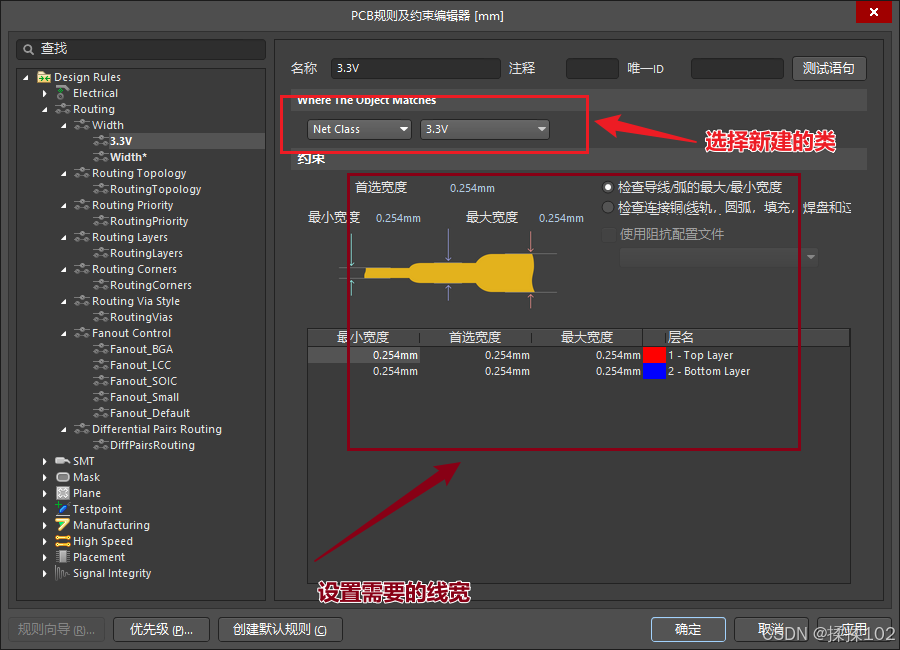

3、在where the object matches中选择第一部中新建的类

4、在约束中设置相应线宽即可

步骤如下：

整体设置完成后，不论在使用自动布局或者手动布线也好，线宽自动识别为自己的设置规则线宽，不用在一条条线进行调整线宽啦！！！！！

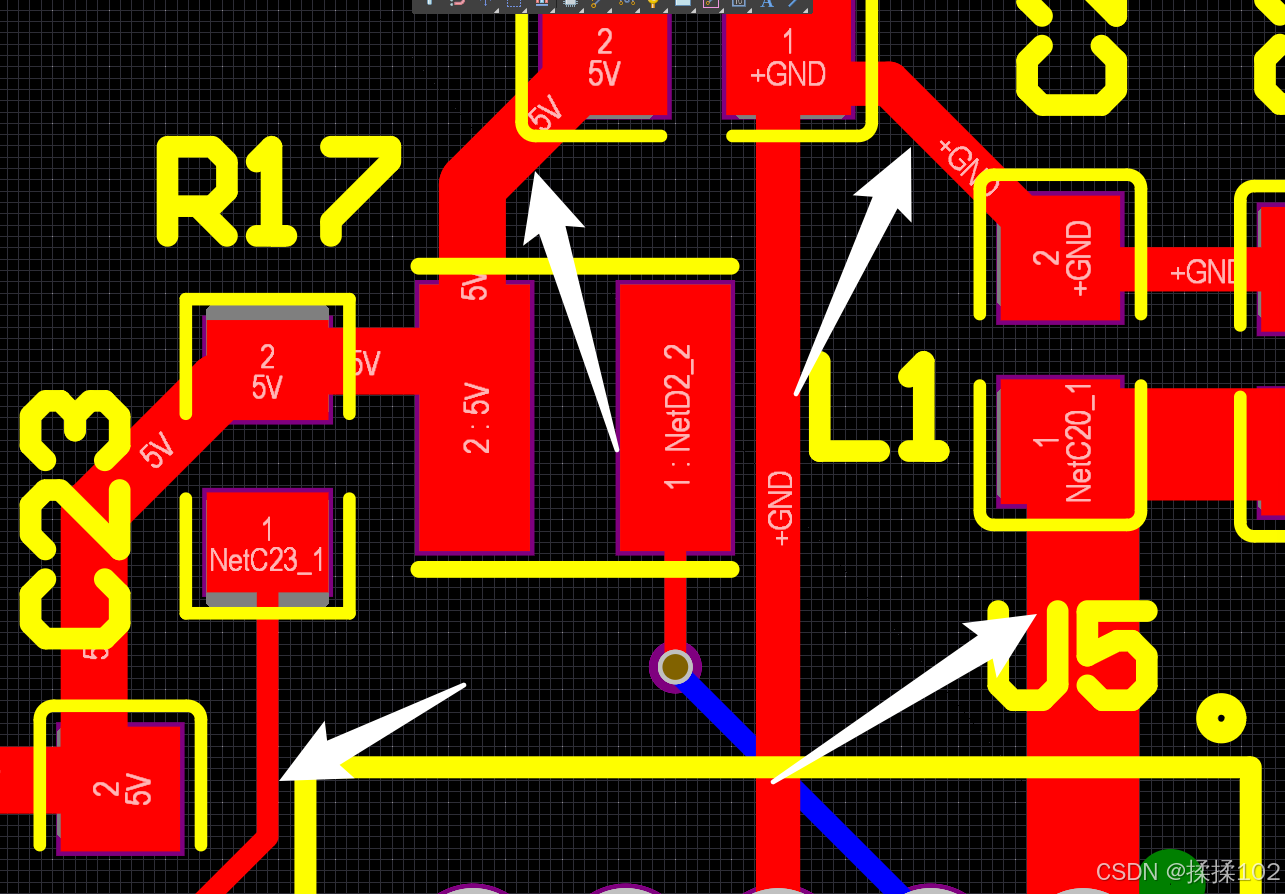

使用自动布线+调整后的成功图如下：

番外：过孔规则修改

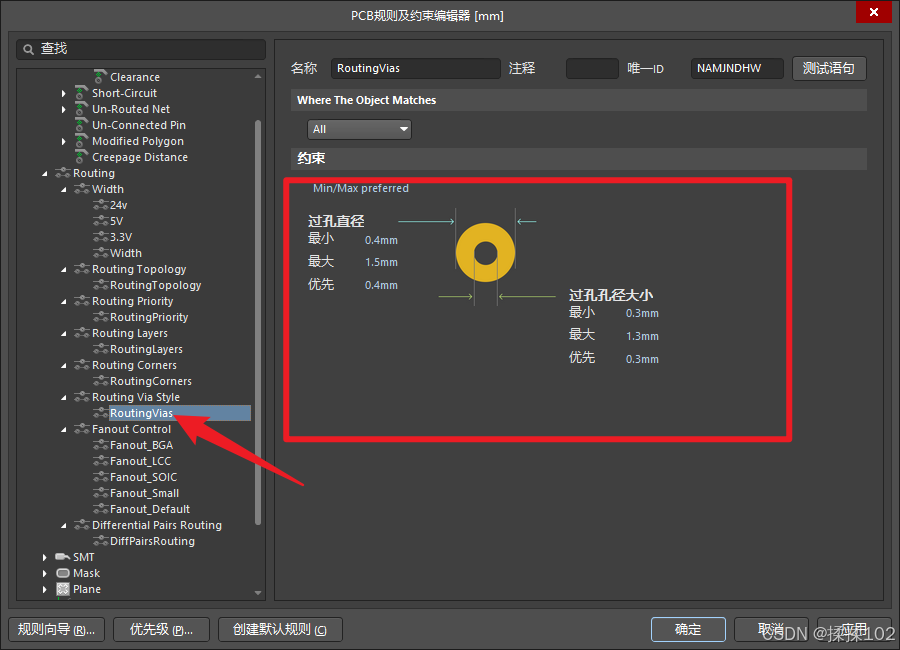

在打过孔的时候，注意不同尺寸的线宽过孔尺寸大小不一样，修改过孔尺寸规则约束如下图所示：

点击箭头所指Routing，在右侧约束中进行修改即可
