51 单片机 (1) I/O口 按键控制LED之P0口排坑篇

实验内容

此次实验为利用单片机读取开关的状态从而控制LED的亮灭。

实验环境

• 仿真软件
  Protue 8.9 sp2
• IDE
  Keil5 C51
• 单片机
  AT89C51

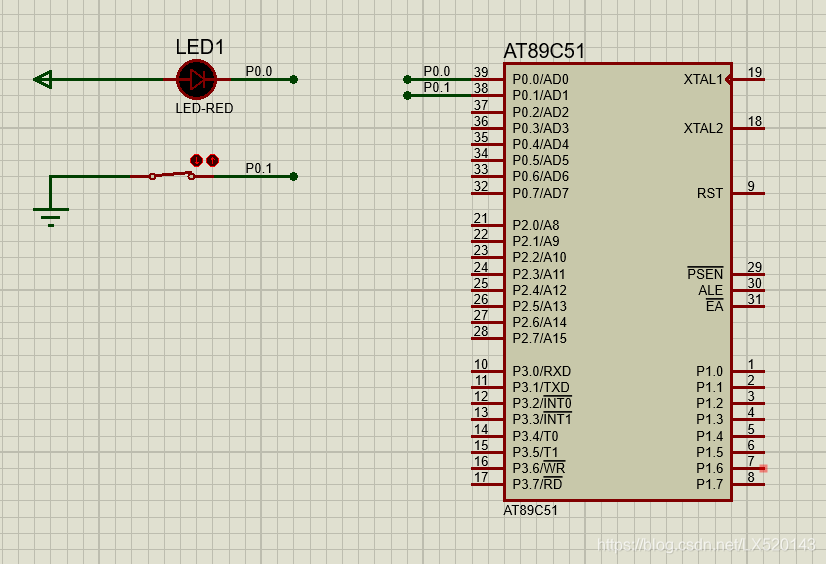

Protues仿真图

所用器件

• VCC
• VDD
• LED红灯
• 开关
• 排阻(后面用到)

仿真图介绍

LED1的一端接VCC,一端接P0.0
开关的一端接VDD,一端接P0.1

Keil工程

项目结构

代码

#include <REG52.H>

//用P0.0控制LED1
sbit led1 = P0 ^ 0;
//用P0.1获取开关状态
sbit sw= P0 ^ 1;

int main(void)
{
	//关闭LED1
	led1=1;
	//将开关的控制口P0.1拉高以备输入
	sw=1;
	while (1)
	{
		//获得开关的状态并控制LED1的相应亮灭
		led1=sw;
	}
}

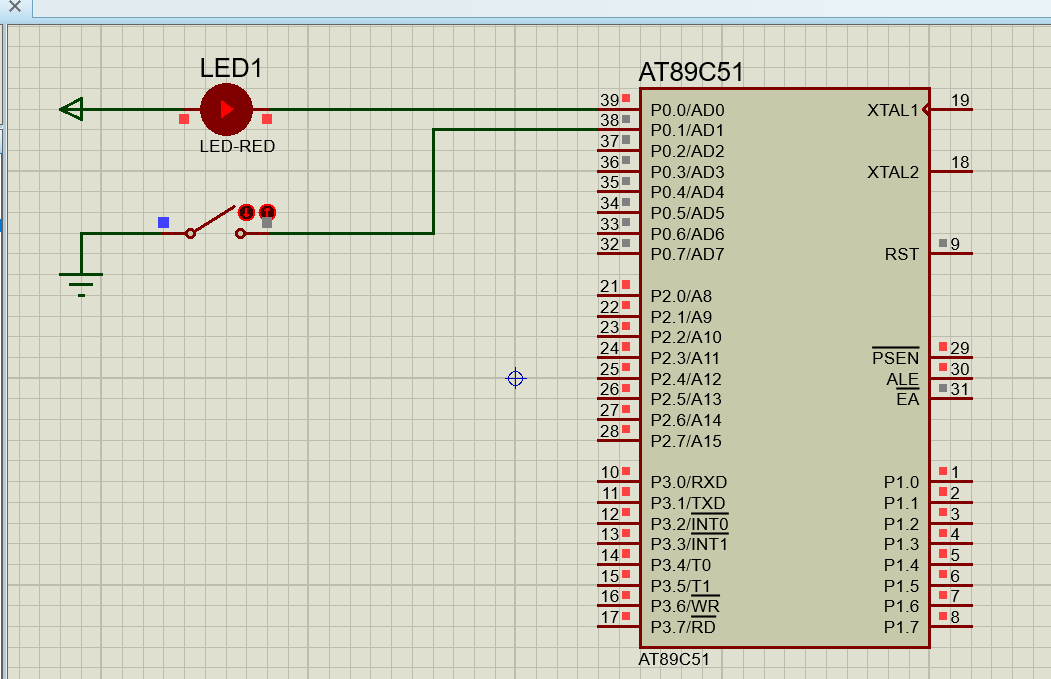

结果

从上图可以看出并没有达到我们想要的效果，这是为什么呢?请看下面

问题的提出

问题描述

我们程序写的并没有错误，而仿真接法也无误，可是为什么LED1是一直亮着的呢?

问题解决

于是我百度了一下AT89C51这款单片机，发现他是这样描述P0 ~ P4 IO的

P0口

P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。在FIASH编程时，P0
口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须接上拉电阻。

是的，P0口为一个8位漏级开路双向I/O口

什么又是漏级开路双向I/O口?

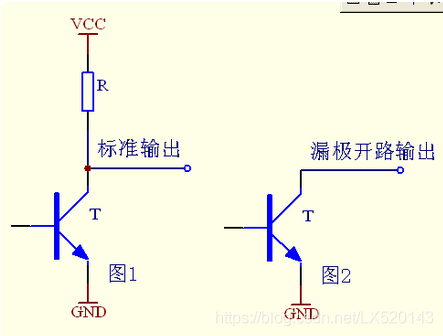

漏极开路型指的是漏极没有接上拉电阻也没与电源正级相连，我们还是看一个通俗易懂的图吧，如下所示

一看发现这样输入不始终为0了，即接在VDD上，于是我们手动给它加上不就行了呗

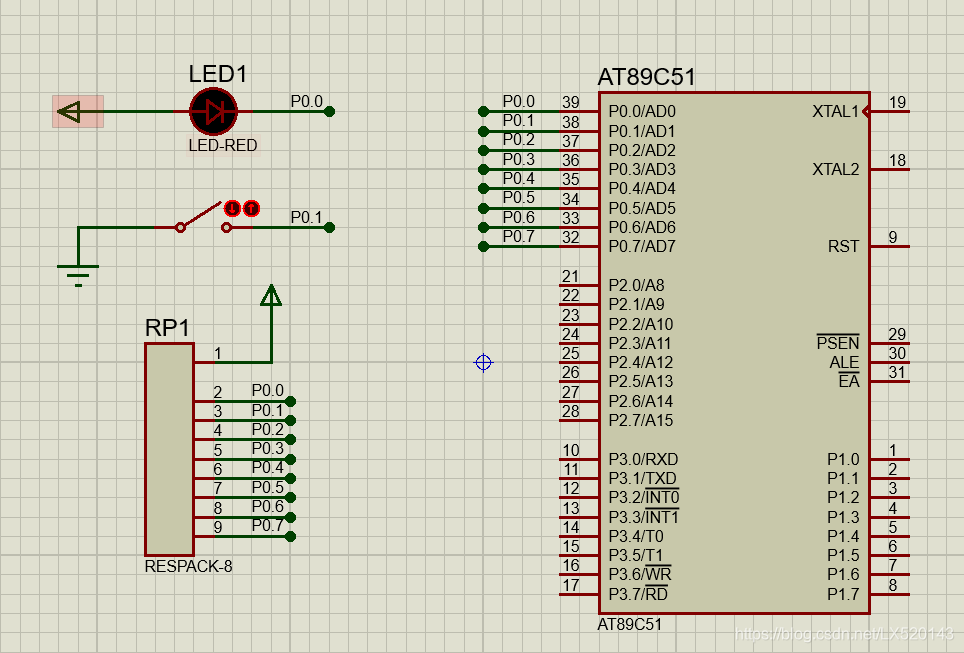

更新后的仿真电路

将P0接一个上拉电阻

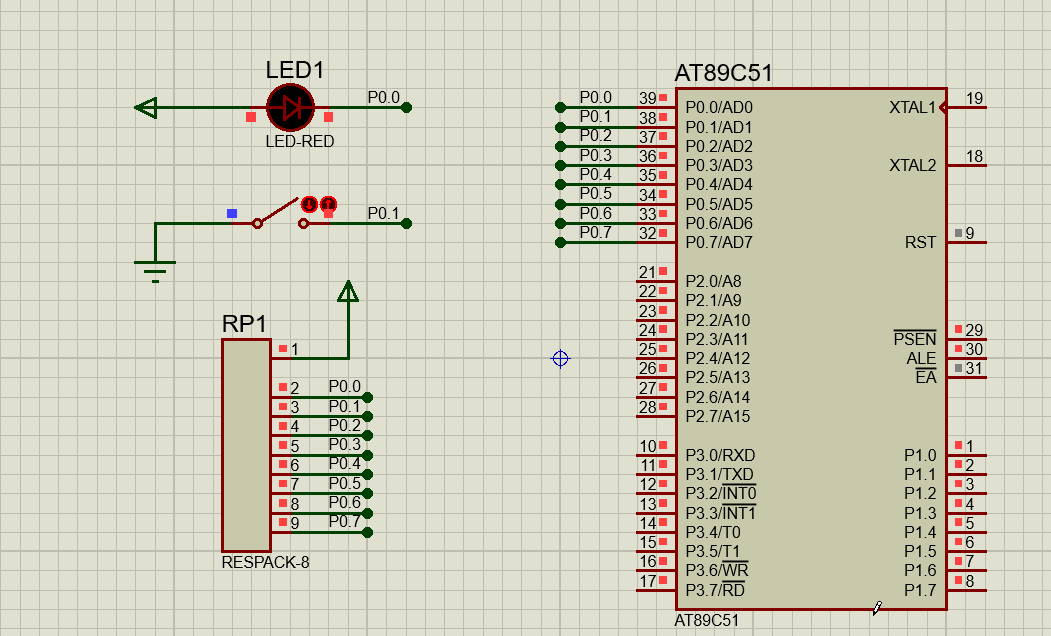

最终结果
