最全的各类传感器模块实物及电路图

引言：在做项目时经常用到传感器，市面上很多常用的传感器都是基于LM393这个运算放大器开发；

之前想用到模块时在网络上查找电路图，没有齐全的电路图，因此这次把我之前做的所有的常用的过

的模块的电路图分享出来，供大家参考使用；

说明：大部分模块已测试ok,少部分电路图未测试，若有问题，请告知，第一时间修正；

---

1.声音传感器：

说明：LM393芯片+可调电阻

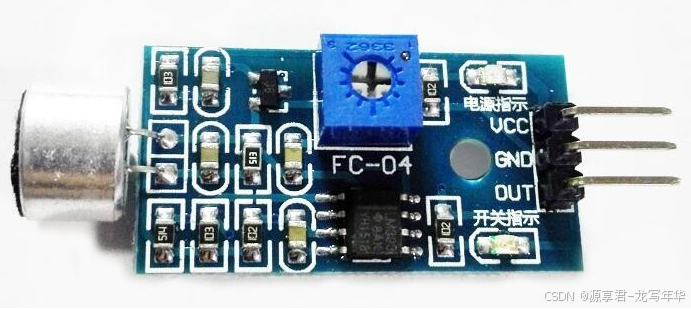

实物图如下：

电路图如下：

说明文件：利用传入的声音

---

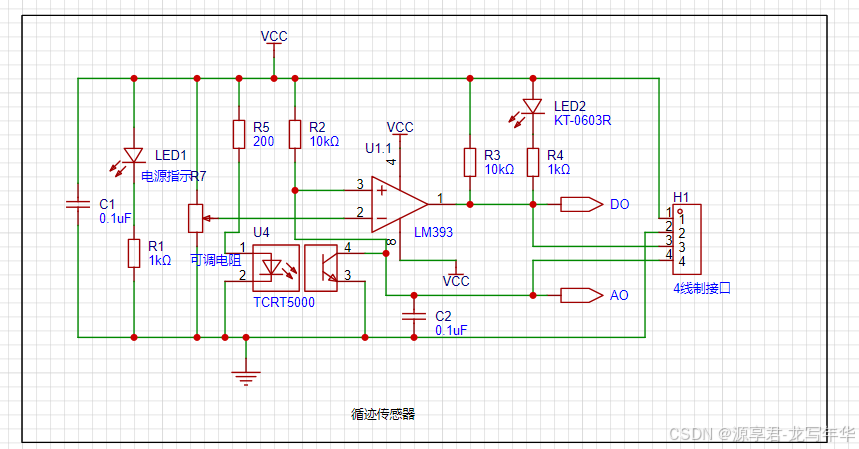

循迹传感器：

说明：LM393芯片+可调电阻

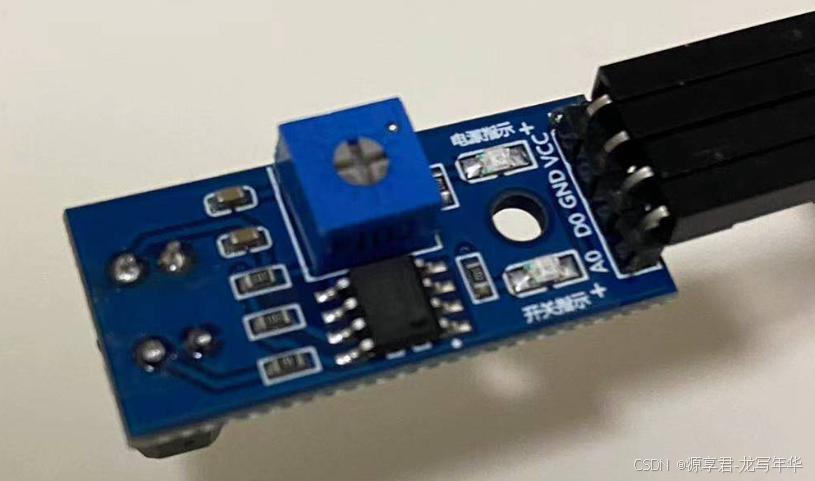

实物图如下：

电路图如下：

说明文件：工作电压：3.3-5v，检测距离：1mm-25mm
一般管脚都有VCC,GND,DO,AO,一般A0是模拟信号输出，D0是TTL电平输出
我们接入电路时接入VCC,GND,D0三个脚位即可；

---

光敏传感器：

说明：LM393芯片+可调电阻

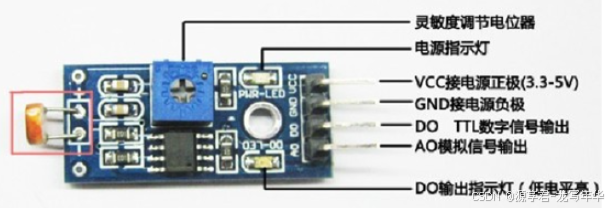

实物图如下：

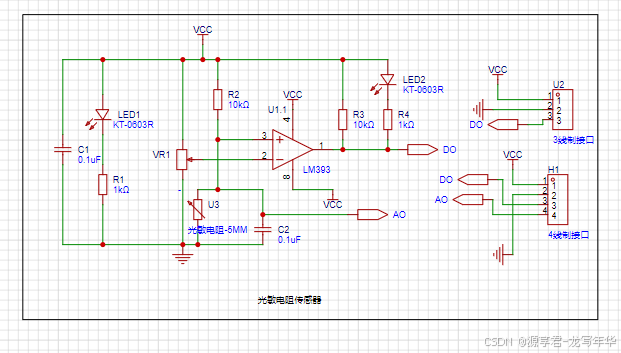

电路图如下：

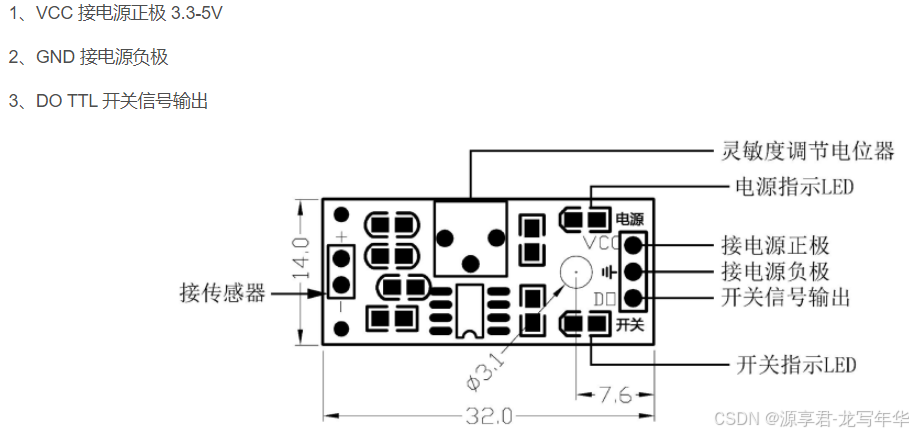

板子基本布局：

说明文件：工作电压：3.3-5v

---

倾斜传感器：

说明：LM393芯片+可调电阻

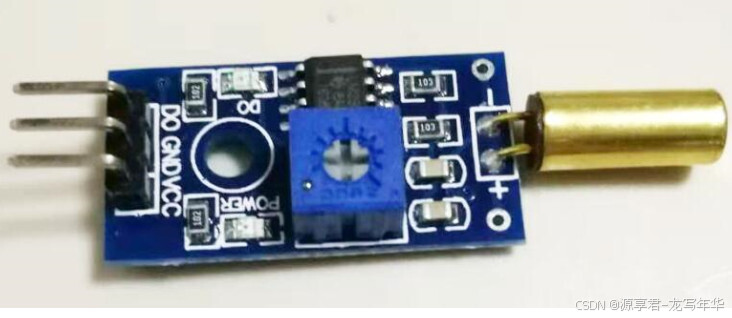

实物图如下：

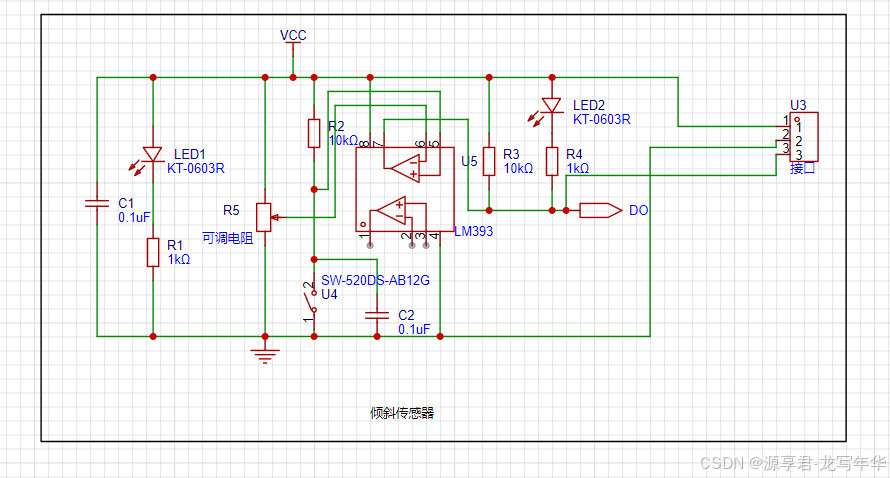

电路图如下：

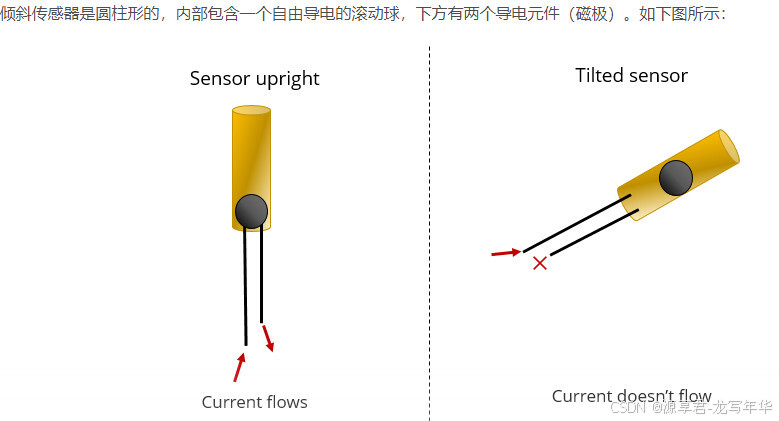

倾斜传感器内部布局：

说明文件：工作电压：3.3-5v

---

震动传感器：

说明：LM393芯片+可调电阻

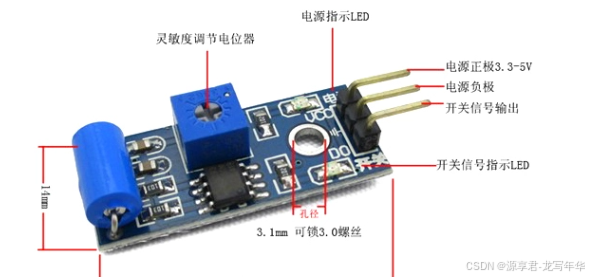

实物图如下：

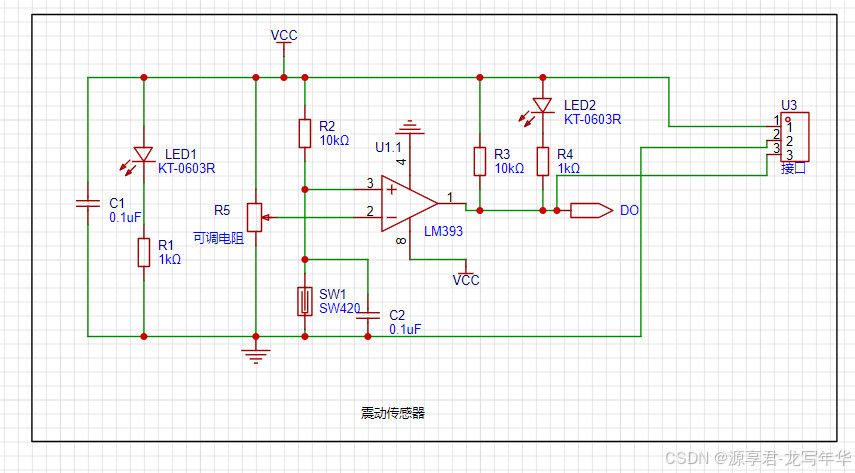

电路图如下：

说明文件：注意工作电压

---

光珊计次模块：

说明：LM393芯片+可调电阻

实物图如下：

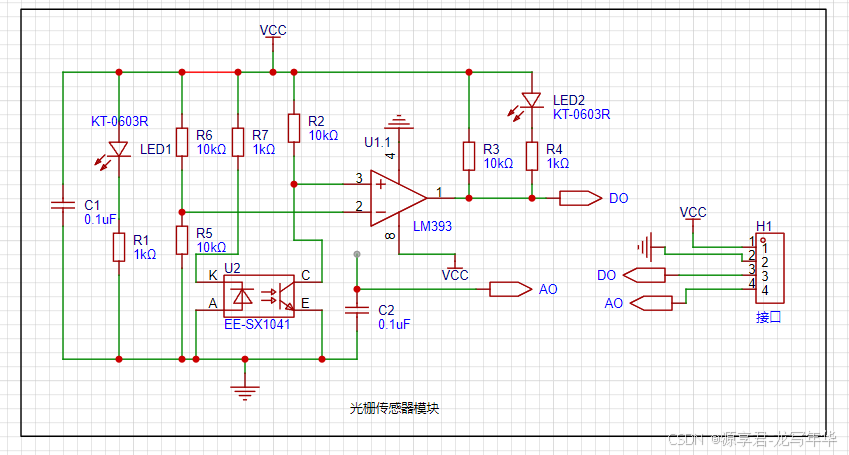

电路图如下：

说明文件：工作电压：3.3-5v

---

LM393运放基本说明：

说明：LM393芯片

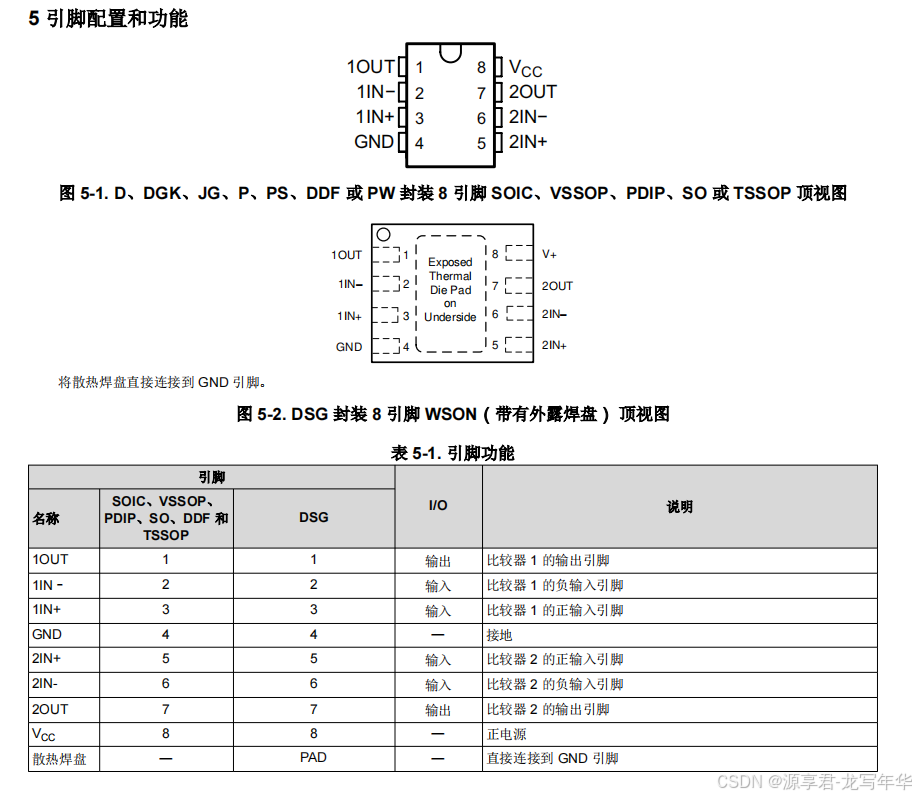

数据手册-划重点部分：

---

蜂鸣器模块：

说明：低电平导通和高电平导通

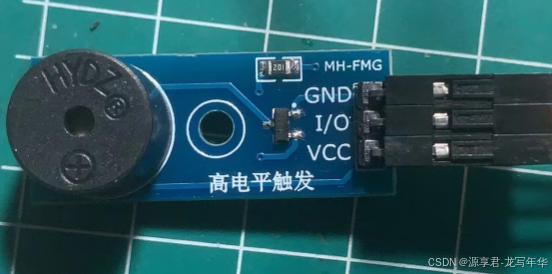

实物图如下：

电路图如下：

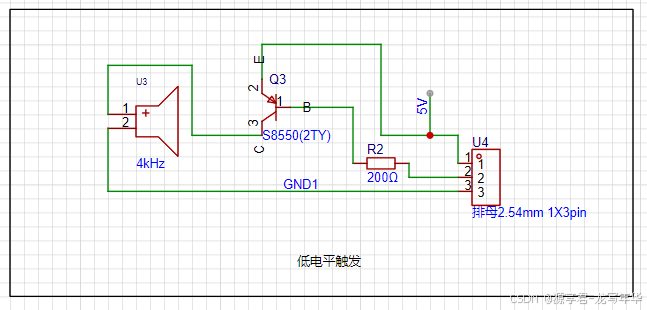

1.低电平导通：

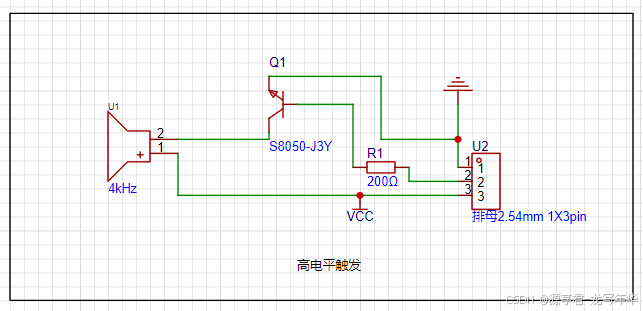

2.高电平导通：

说明文件：注意工作电压；

---

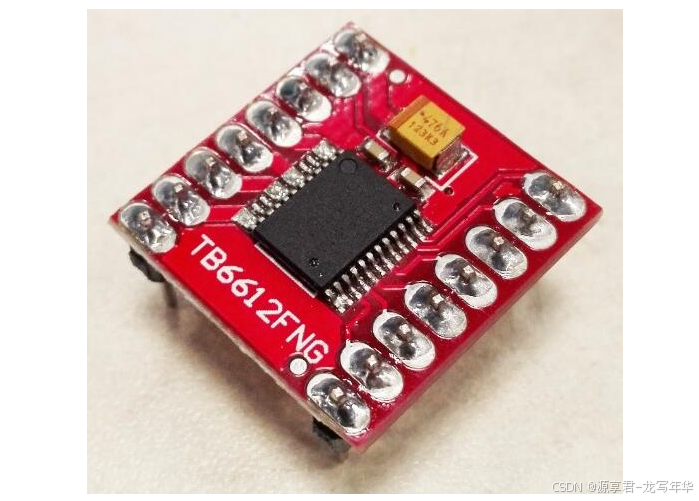

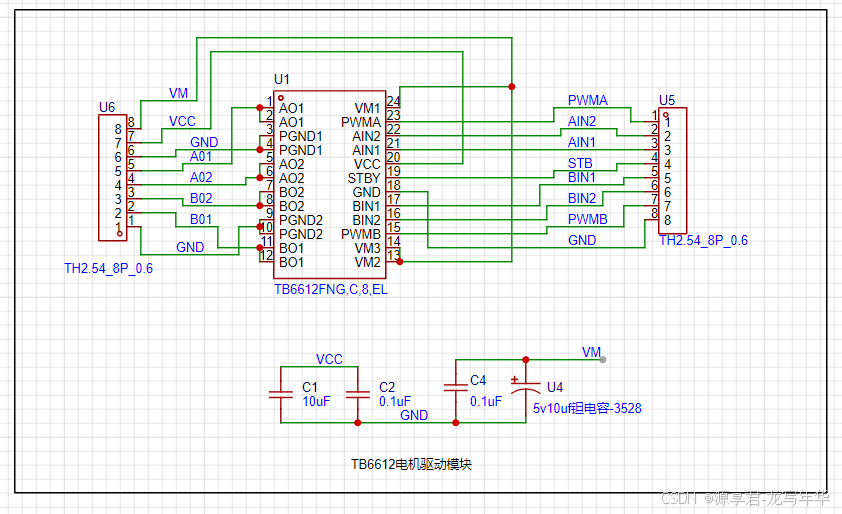

TB6612电机驱动：

说明：芯片引出

实物图如下：

电路图如下：

说明文件：注意各个引脚的电压值；

---

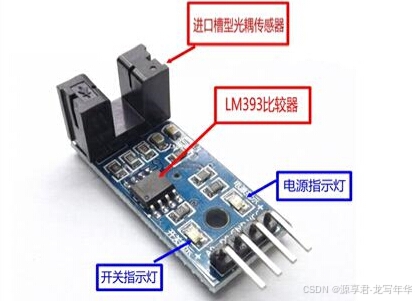

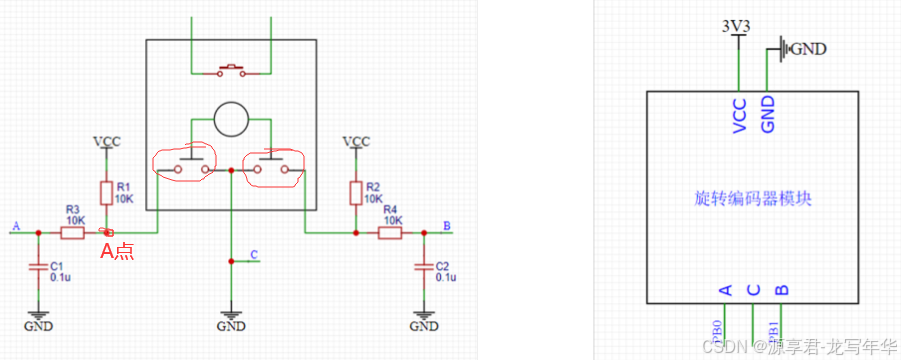

编码器计次模块：

说明：

实物图如下：

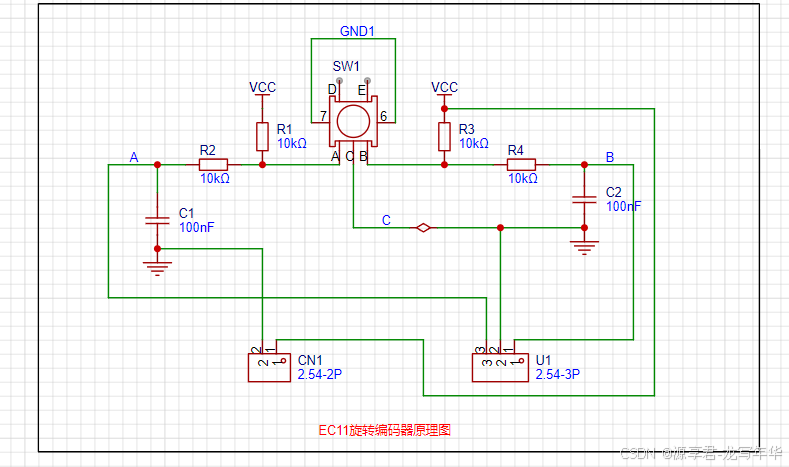

电路图如下：

传感器内部结构：

说明文件：注意各个引脚的电压值；

---

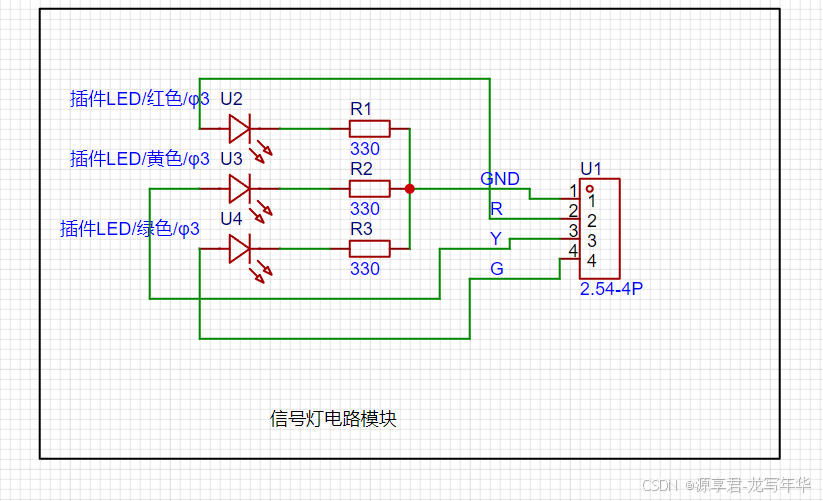

交通灯模块：

说明：

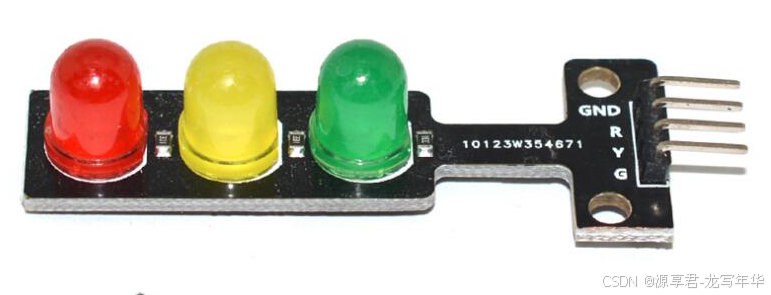

实物图如下：

电路图如下：

说明文件：注意各个引脚在写入代码的值；

---
