1.瑞萨烧录器相关大全

目录

0.瑞萨官网：

1.瑞萨E1烧录上位机：

1.新的芯片的建立过程：

2.建立过的芯片型号快速打开：

2.瑞萨E2烧录器使用方法：

1.上位机软件的安装：

2.驱动安装：

3.软件使用方法：

3.瑞萨系列nec烧录：

1.瑞萨的nec烧录器minicubee基本介绍：

2.烧录器调试如下图所示：

---

---

0.瑞萨官网：

以下为瑞萨相关资料：
1.官方网站：瑞萨电子 (Renesas Electronics Corporation) | Renesas 瑞萨电子
2.工具下载：瑞萨电子软件及工具 | Renesas 瑞萨电子
3.瑞萨论坛文件：瑞萨单片机论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!
4.基本资料下载：
链接: 百度网盘 请输入提取码
提取码: wyb4

5.性价比最高的一款瑞萨简易烧录器推荐：

https://item.taobao.com/item.htm?ft=t&id=845946755307&spm=a21dvs.23580594.0.0.621e2c1b30qkum&skuId=5801516587255

6.简易瑞萨烧录上位机：

EZ-CUBE使用说明
链接: 百度网盘 请输入提取码

提取码: 6ae8

各种瑞萨芯片相关的烧录方法：

1.瑞萨E1烧录上位机：

1.新的芯片的建立过程：

1.安装上位机软件： 第一：安装，双击安装包即可安装，插上烧录器，会自动安装驱动。 若是出现以下内容，全部选择安装：

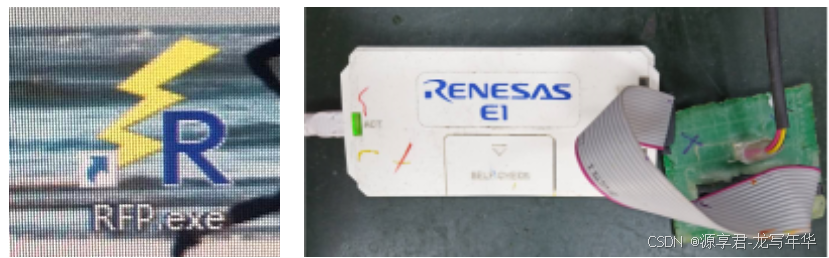

2.调试烧录器： 安装完成后，会出现以下图标，点击图标，打开上位机软件，连接烧录器与电脑和要烧录的板子：

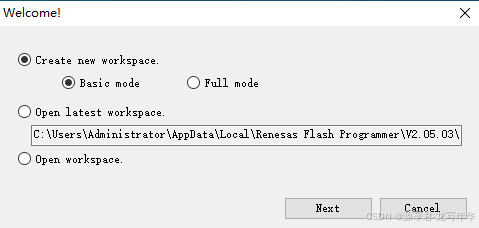

3.打开上位机，新建芯片：Create new workspace--选择Basic mode，按下一步Next:

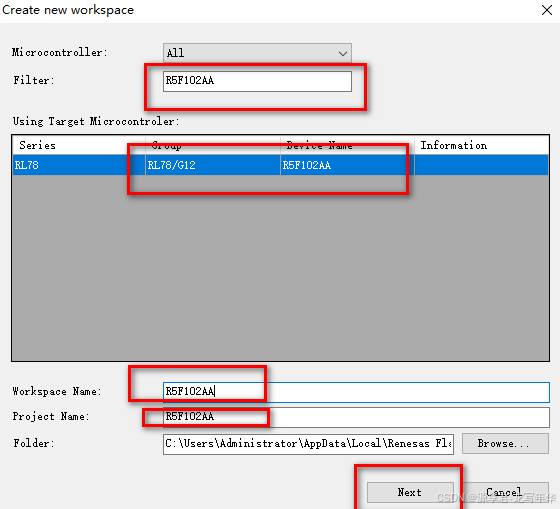

4.会出现下面的内容：输入我们想要的芯片型号，比如R5F102AA,最好用大写，并且复制后黏贴到下面的workspace name和project name:

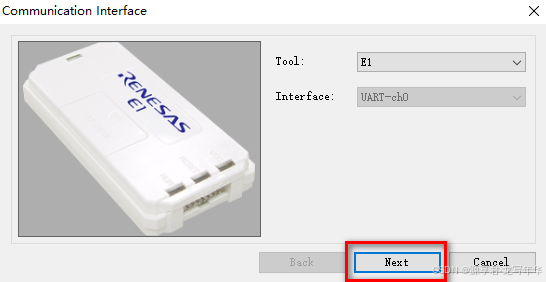

5.点击下一步，出现下面的内容，再点击下一步next：

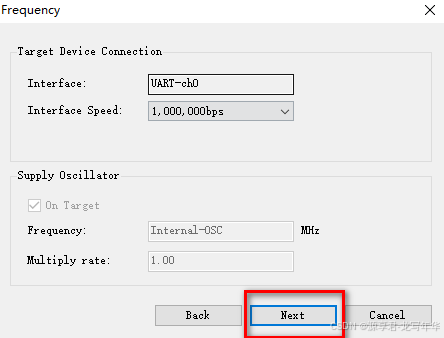

6.然后会出现下面的界面，再点击下面的next：

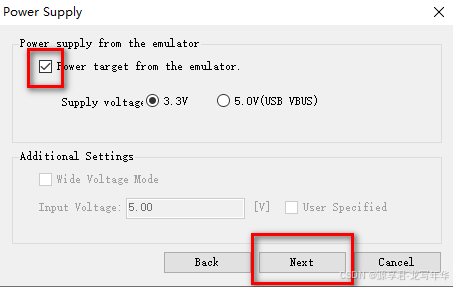

7.出现下面的界面，点击power前面的对号，打开烧录器的3.3v对外供电：

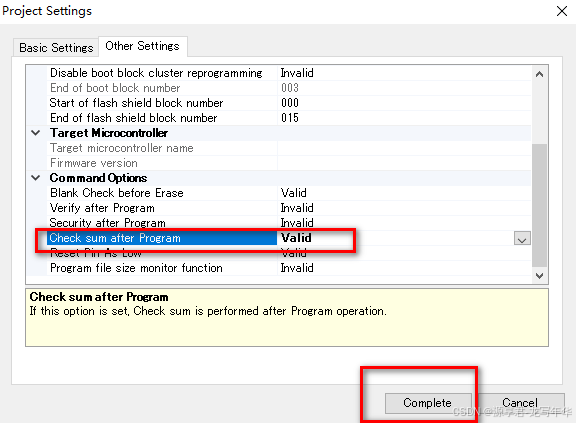

8.点击下一步：next，点击other settings，找到下面的check sum after program：

点击后面的选择valid（这个为显示sum值，也就是我们程序的效验值）

9.点击complete，表示完成了，整个过程就好了。

---

2.建立过的芯片型号快速打开：

前言：若是我们有芯片型号或者以前已经按照以上内容新建过此芯片型号，

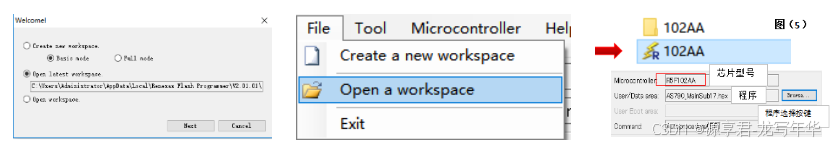

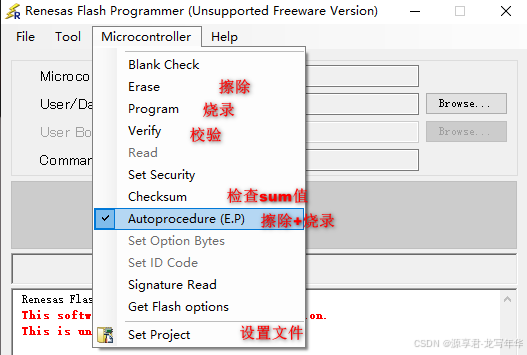

那么就可以按照下面的内容快速找到芯片型号： 1.点击第二个，打开最后一次的工作表，选择File下面的open a workspace,点击next，下一步，选择芯片型号，找到第二行user/data area:点击后面的browse,选择我们需要的程序； 最后一个command后面一定要是auto prpcedure(E.P),表示擦除后再烧录：

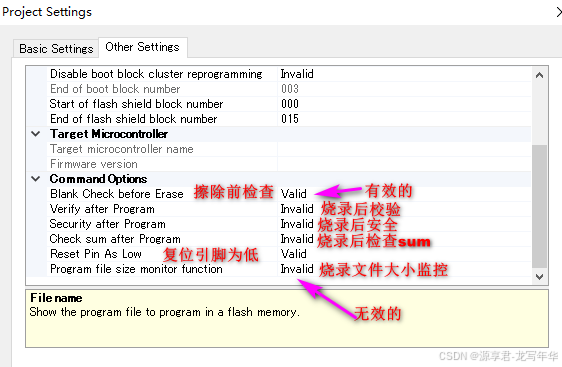

这个修改在下面选择点击前面的对号即可,下面有每个的含义：

点击set project,找到other settings：找到下面的check sum after program：后面选择valid为显示。

2.瑞萨E2烧录器使用方法：

1.上位机软件的安装：

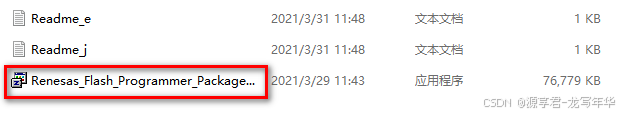

1.下载后会看到如下两个文件夹，一个是驱动，一个是安装包，先解压两个文件： （下载链接在文章最下面的下载地址，点击下载即可）

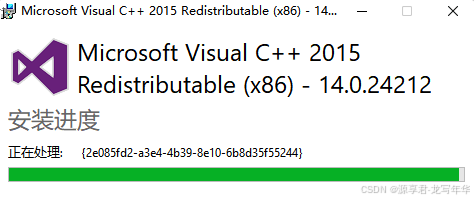

2.解压后，先双击安装包安装： 下一步即可，若是遇到需要安装C++系列的环境，联网会自动下载，等到安装完成一直下一步等待安装完成即可：

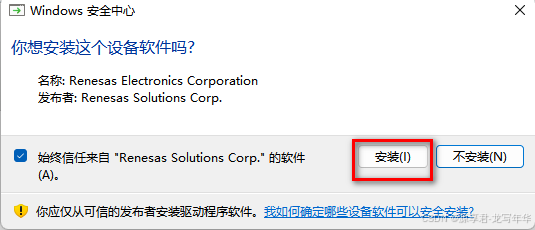

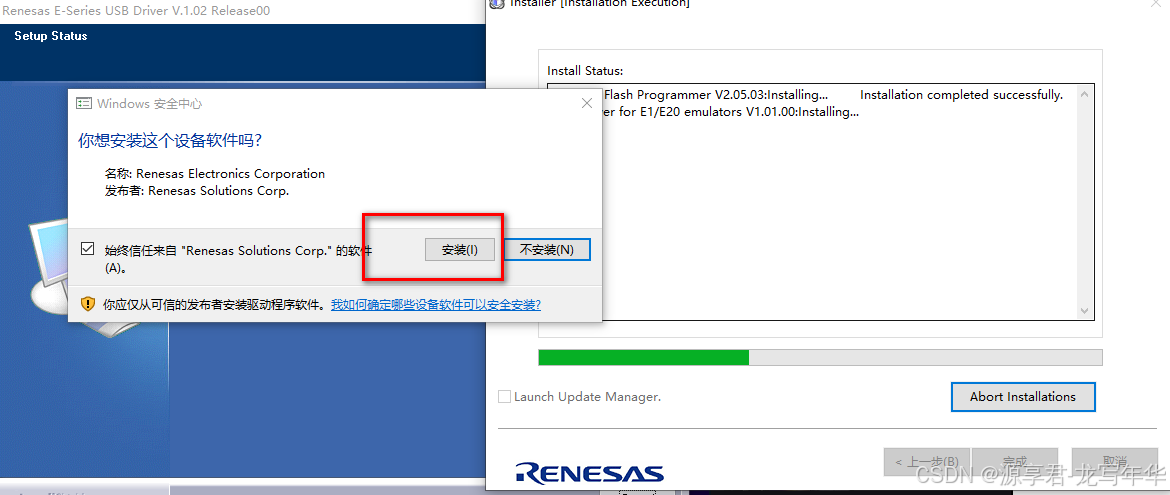

3.如果遇到以下状况，直接都选择安装即可：

4.等待进度条跑完后，会安装完成（目前安装在win7，win10，win11的电脑上都没有问题，可以正常使用）

5.安装完成后，插入烧录器，进行驱动的安装，一般瑞萨原厂的烧录器会自动识别驱动。

2.驱动安装：

1.我们插入烧录器后会看到一个带有黄色感叹号的未知设备，

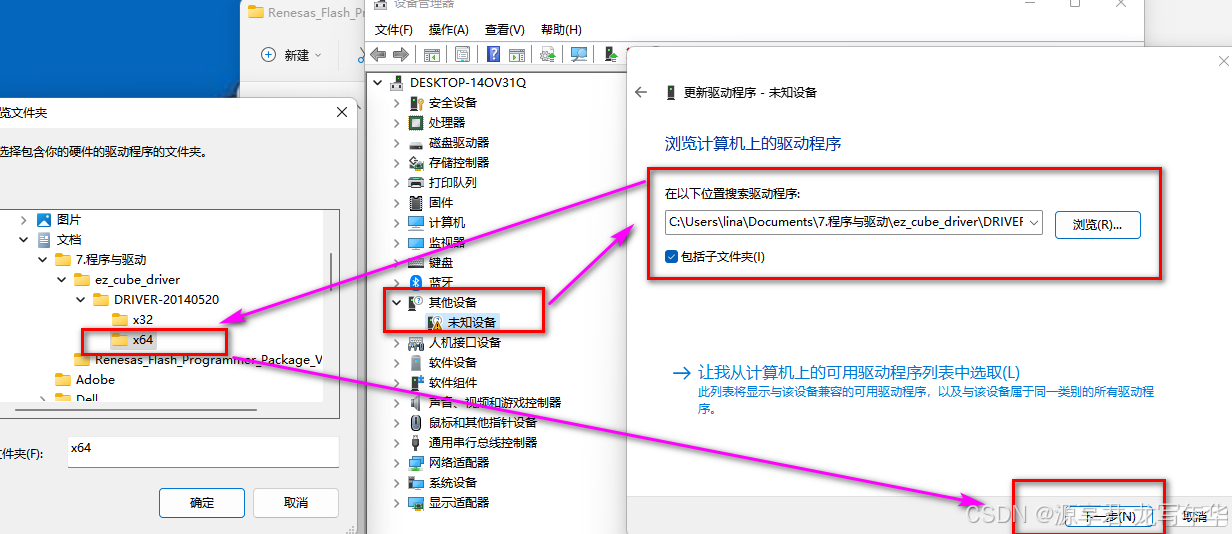

点击鼠标右键---更新驱动程序---点击浏览---查找电脑上的驱动程序 也就是我们解压的第一个安装包驱动文件，根据自己的电脑安装32位还是64位的。。。。

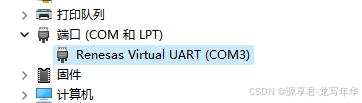

2.安装完成后，会出现以下图示：电脑也会自动识别出简易瑞萨烧录器：

此时，软件和简易烧录器的驱动就全部安装完成了。

3.软件使用方法：

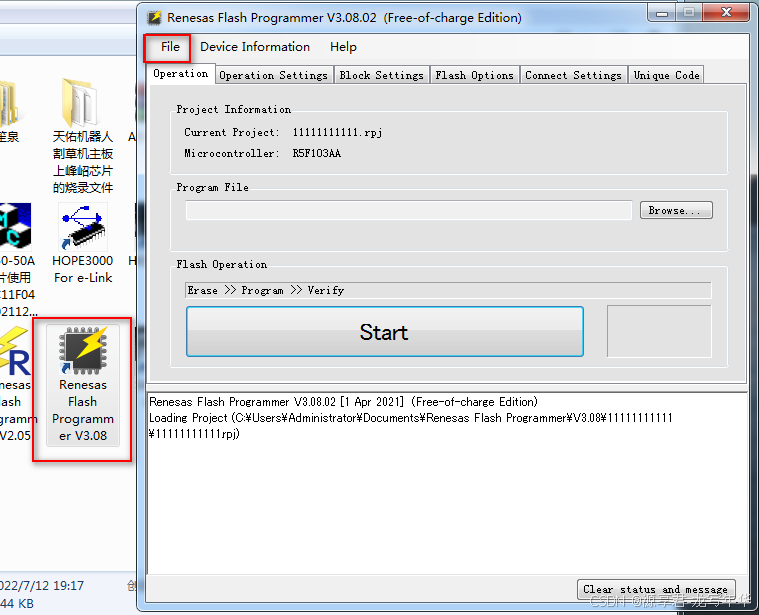

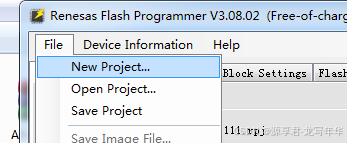

1.打开软件，如下图所示，点击File找到下面的新建：

第一点：首先需要正确连接烧录器，烧录器连接电脑，电脑通讯正常

第二点：烧录器必须正确连接板子的烧录口

2.烧录软件的原理是可以自动识别出软件型号的，因此在开始之前要把烧录器和板子连接正确。

完成以上两点之后继续开始下面的操作，我们点击软件file下面的新建：

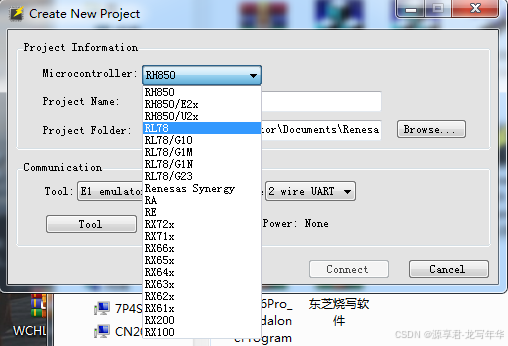

3.新建完成后，首先需要选择一个芯片类型。比如常用的R5F系列芯片都属于RL78系列下面的，所以这里选择RL78

RL78系列芯片型号如下，若是你的芯片型号在下面的行列里，那么这里都可以选择RL78： 1.R5F1026AA,R5F1036AA,R5F102AA,R5F103AA,R5F100MGA,R5F100LE 以上只罗列出来了一些常用的芯片型号，具体型号是否适用请百度查询。

4.然后在第二栏的name后面随便输入一个名称，第三栏后面一般都是默认的，不需要修改

下面的tool后面就是选择对应的烧录器，你用的哪种瑞萨的烧录器就选择对应的即可

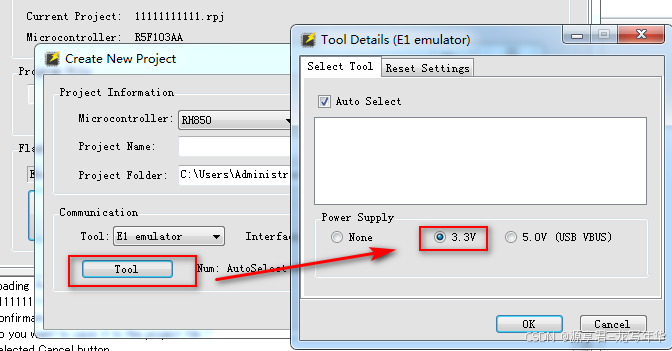

5.选择完成后，我们点击左下角的tool，一般选择3.3v电压即可：

6.点击ok后，回到界面，点击connect连接即可，若上面选择全部正确，软件此时会正确识别芯片型号：

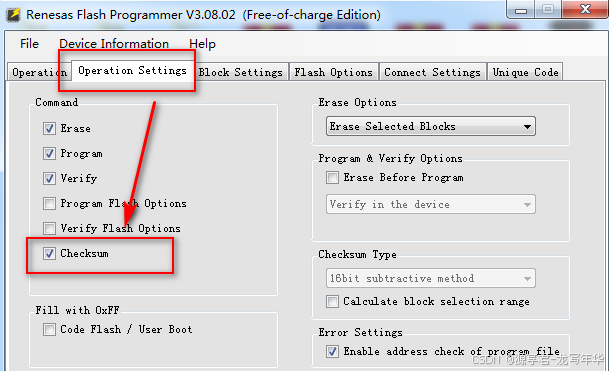

7.当程序也选择好了后，直接点击start即可直接烧录： 若要显示效验码，如下图所示：

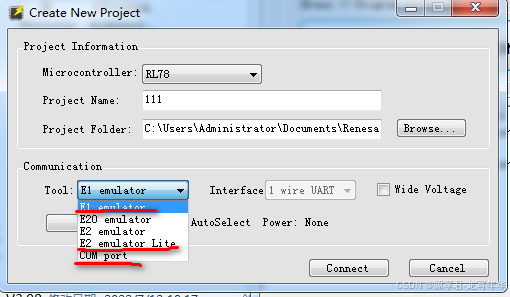

此烧录方法理论上适用于瑞萨的所有烧录器及芯片：

1.比如第一步讲到的E1烧录器，在烧录的Tool后面选择烧录器为E1 emulator

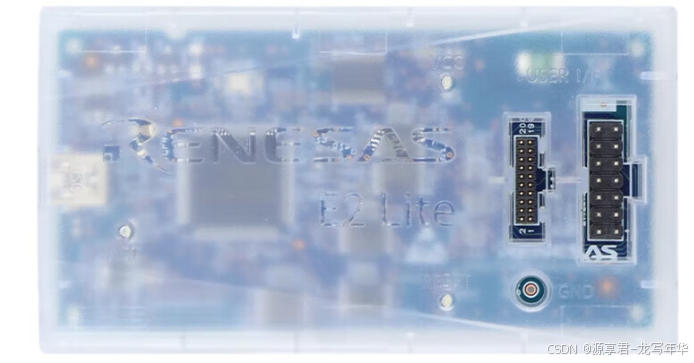

2.我们新的E2烧录器，在烧录的Tool后面选择烧录器为E2 emulator Lite

3.简易烧录器，在烧录的Tool后面选择烧录器为对应的com口

前提是一定要自行安装驱动，驱动文件参照视频方法。

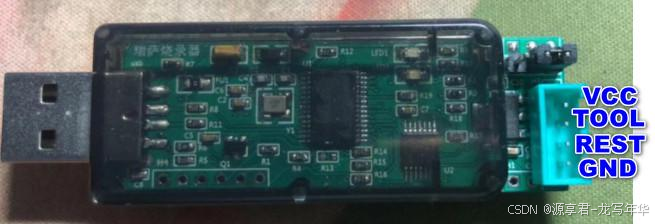

重点介绍下这个简易烧录器的基本特征： 1.usb接口输入，带5v输出和3.3v输出，一般默认的3.3v，

把跳线帽接到后面的两只脚上，若需要5v，接到前面两只脚上。

2.有的烧录器是开关的，开关拨到左边为5v，右边为3.3v，烧录上的接口定义如下：

---

3.瑞萨系列nec烧录：

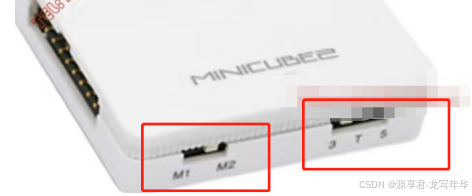

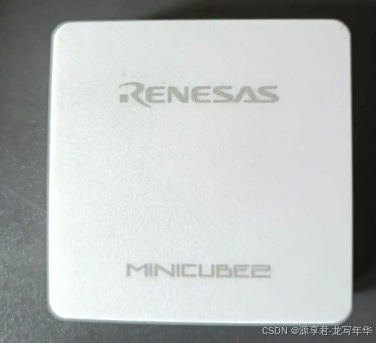

1.瑞萨的nec烧录器minicubee基本介绍：

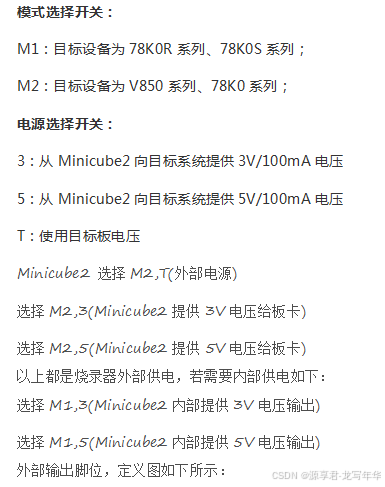

基本说明：

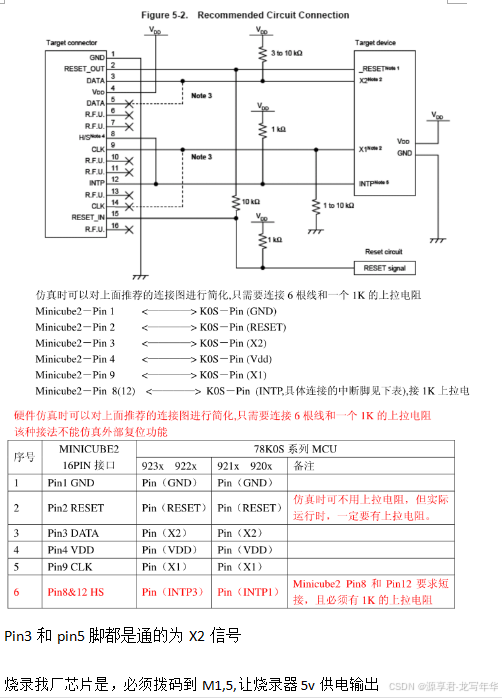

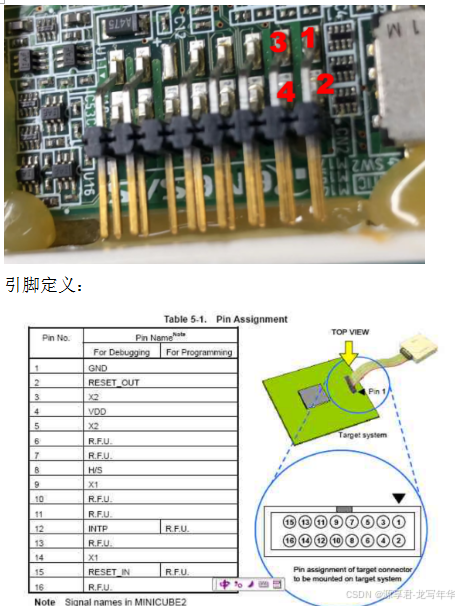

2.烧录器调试如下图所示：

1.上位机软件下载地址：

链接: https://pan.baidu.com/s/1cVaNS8cdl2dh70DmAtLhbQ

提取码: z7yr

2，调试过程：

1.选芯片型号：

2.选择程序：

3.选择后内容显示如下：

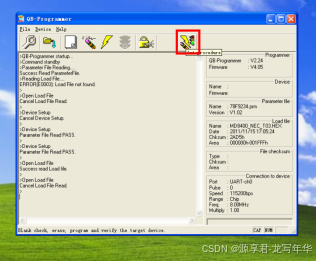

4.点击如下进行烧录：

5.烧录完成如下图所示：

以上烧录器也可以用E1的上位机软件烧录部分型号的芯片；
