Altium Designer学习1:原理图选中元器件之后,PCB中集合在指定区域

Altium Designer学习1:原理图选中元器件之后,PCB中集合在指定区域

注:本文章是我在使用Altium Designer中的总结,任何人不得商用,如有侵权,请联系我删除,谢谢。

1、在英文输入法下,打开一个工程中的原理图,选中器件,然后按下T+S(跳转到PCB中)。可以看到PCB中相应的元器件也被选中。
在这里插入图片描述在这里插入图片描述

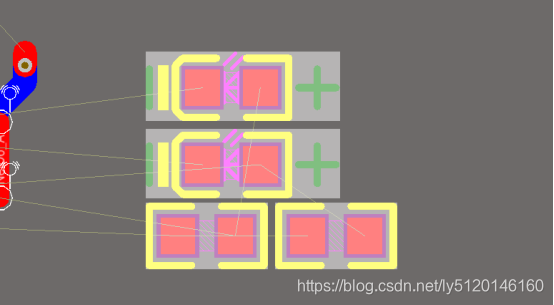

2、在PCB中。快捷键T->O->L或者I(i)选择第二项arrange within rectangle ;然后再绘制一个矩形,就可以将选中元器件防止到矩形中去了。
在这里插入图片描述
