Visio中添加、移动或删除形状上的连接点的方法

Visio中添加、移动或删除形状上的连接点的方法

利用Visio画图时，学会使用连接点能使你的画图质量和速度大幅度提高。下面在Visio2010中，以一个例子讲述如何使用连接点。

一. 准备

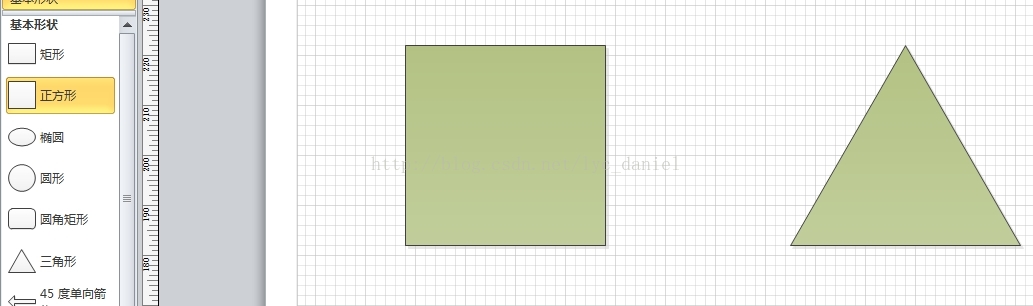

1. 打开Visio2010，打开一个空白页，在基本形状中拖入一个正方形和一个三角形。

2. 在开始栏中，选择直线。

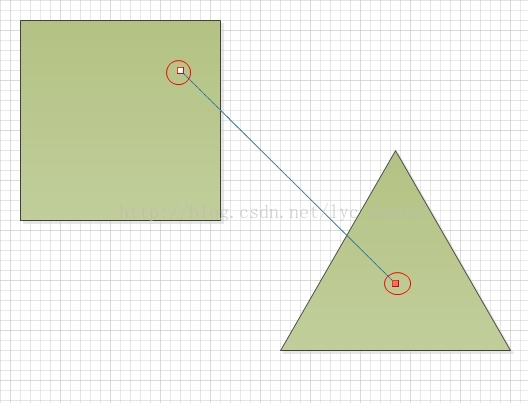

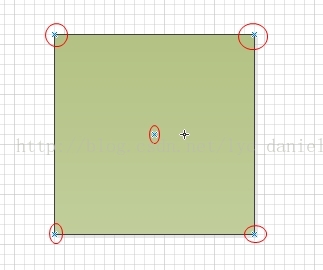

3. 鼠标在两框图上活动，可以看出两框图默认连接点个数及其位置。

二. 移动演示（移动正方形框图右上角连接点）

1. 点击开始栏中连接点图标，此时鼠标前部会出现“x”形

2. 将鼠标放在正方形右上角连接点上，箭头变成十字箭头时即可拖到。

三. 删除演示（删除正方形框图右上角连接点）

1. 点击开始栏中连接点图标，此时鼠标前部会出现“x”形

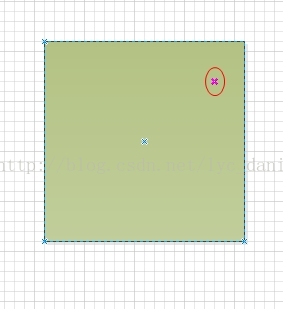

2. 左键点中要删除的连接点，此时连接点变成粉红色。

3. 按delete键即可删除该连接点

四. 添加连接点演示（将正方形框图右上角已删除连接点再添加上）

1. 点击开始栏中连接点图标，此时鼠标前部会出现“x”形

2. 左键点中正方形（如果在图形上添加连接点，就 必须点中该图形）

点中后的框图边缘会变成虚线

3. 按住Ctrl键，在正方形右上角出点击左键，即可添加一连接点

到此，已将链接点的添加、移动和删除演示完毕。

-------------------------------------------------------------------------------------------------------------------------------------------------------

经连接点连接在一起的两图形，无论怎么移动总能保持连接状态。
