1. 为什么需要STP
   在复杂网络拓扑结构中，为了增加网络的可靠性，需要对链路做一定的冗余，以便当其中一条链路或某台交换机出现故障时，整个网络还能保持通畅。
   但是，冗余链路会形成环路，造成网络风暴。
   这种情况下，生成树协议（Spanning Tree Protocol, STP）应运而生。

2. 什么是STP
生成树协议是一种二层管理协议，它通过有选择地阻塞网络冗余链路来达到消除网络二层环路的目的，同时具备链路备份功能。

3. STP 发展历史

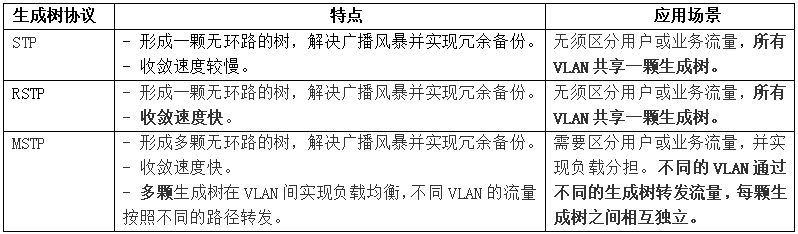

   生成树协议和其他协议一样，是随着网络的不断发展而不断更新换代的。最初被广泛应用的是 IEEE 802.1D-1998 STP（Spanning Tree Protocol，生成树协议），随后以它为基础产生了 IEEE 802.1w RSTP（Rapid Spanning Tree，快速生成树协议）和 IEEE 802.1s MSTP（Multiple Spanning Tree Protocol，多生成树协议）。
    在这里插入图片描述
4. 相关概念
   (1)Bridge Group Address
      STP协议使用的所有BPDU都是组播报文，目的MAC是01-80-c2-00-00-00
   (2)Root Bridge
      根桥（Root Bridge），就是“网桥ID”最优的桥，当STP的拓扑结构稳定之后由根桥负责每2秒（Hello Time）向树中所有的网桥发送配置BPDU报文（只有根桥会发），其他网桥接收并转发。
根桥有且只有一个，它是整个网络的逻辑中心，不一定是物理中心。根据网络拓扑的变化，根桥可能改变。

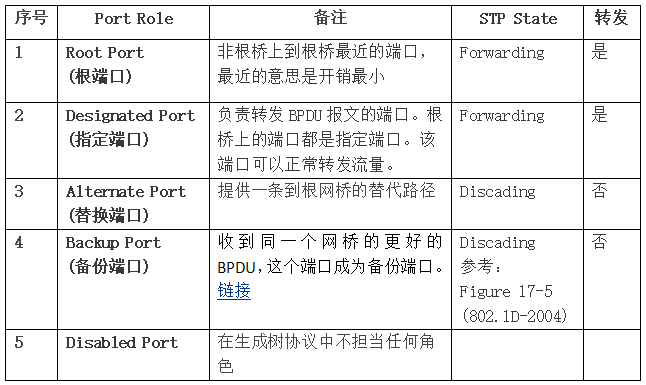

   (3)Port Pole
       在这里插入图片描述
      ①Root Port，根端口，即去往根桥路径最近的端口，这个最近的衡量是靠 Root Path Cost 来判定的。Path Cost 的计算，是每当一个端口收到一个 BPDU 后，会在该 BPDU 所指示的 Path Cost 上加上该端口的 Port Path Cost（这是可以人为配置的）。比较累计 Root Path Cost 最小的端口就是根端口，如果两条路径开销相同，那么就选择 BID 较小的。
      ②Designated Port，指定端口，即在一个 LAN 里面负责转发 BPDU 的端口，根桥和非根桥上都有它，但根端口只在非根桥上有，同样 block 端口也只存在于非根桥上。
      ③Alternate Port，替换端口，由于学习到其他设备发送的BPDU报文而阻塞的端口，作为根端口的备份端口，提供了到根桥的另一条可切换的路径。
      ④Backup Port，备份端口

5. STP 工作原理
   (1)生成树算法
      生成树协议运行生成树算法（STA）。其过程可以归纳为以下三个步骤：
      1）选择根网桥（Root Bridge）
      2）选择根端口（Root Ports）
      3）选择指定端口（Designated Ports）
   (2)工作过程

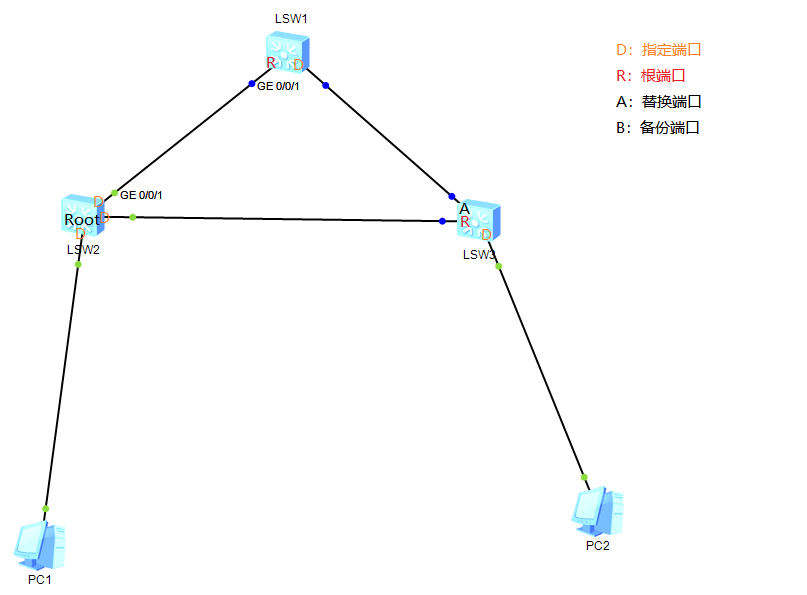

      ①选择根网桥
         刚上电时，所有的交换机都认为自己是“根桥”，向外发送配置BPDU
         根据网桥ID，网桥ID最小的被选为 Root Bridge

struct bridge_id
{
	unsigned char	prio[2];			   // 默认 32768
	unsigned char	addr[ETH_ALEN];
};

LSW1：CIST Bridge         :32768.4c1f-cce5-1c02
LSW2：CIST Bridge         :32768.4c1f-cc9f-5fde	// 最小，被选为 Root Bridge
LSW3：CIST Bridge         :32768.4c1f-ccf2-23fd

在这里插入图片描述
      ②选择根端口
         选出了根网桥后，STP开始选择根端口。根端口存在每个非网桥上，需要在每个非根网桥上选择一个根端口。
选择根端口按照如下顺序：
         a）到根网桥最低的根路径开销的端口
         b）直连的网桥的ID 最小的端口
         c）端口 ID 最小
         到达根路径的cost值计算方式为收到的cost值 + root端口的cost值
根路径开销，是指当前口收到的从Root Bridge发出的BPDU的路径开销，而不是从这个口发出去的。
现在要在LSW1、LSW3上选择Root Port。先看LSW1，GE 0/0/1 口的根路径开销为20000，GE 0/0/2 口的根路径开销为40000（经过LSW3），所以会选择 GE 0/0/1 为 Root Port。同理可得 LSW3 会选择 GE 0/0/2 为 Root Port
      ③选择指定端口
         选择完根网桥和非根网桥的根端口后，一个树形结构已初步形成，但是，所有链路仍然连接在一起，并可以到处处于活动状态，最后导致形成环路。
         为此，STP进行最后的计算，在每一个网段（网线）上选择一个指定端口，选择指定端口的依据有三个：
         a）根路径成本较低
         b）所在的交换机的网桥ID较小
         根网桥上的接口都是指定端口（原因？：因为根网桥上端口的根路径成本为0）
         LSW1的GE 0/0/1 和 LSW3的 GE0/0/2 已经被选为Root Port了，现在只能在 LSW1的GE0/0/2 和 LSW3的GE 0/0/1中选择一个作为指定端口了，两个端口的路径开销相同（都为40000），那么只能比较网桥的ID了，LSW1的网桥ID较小，所以LSW1上的端口选作指定端口。
STP 计算过程结束，这时，只有在LSW3上连接到LSW1的端口既不是根端口，也不是指定端口，那么这个端口被阻塞（Block）。被阻塞的端口不能进行数据传输。

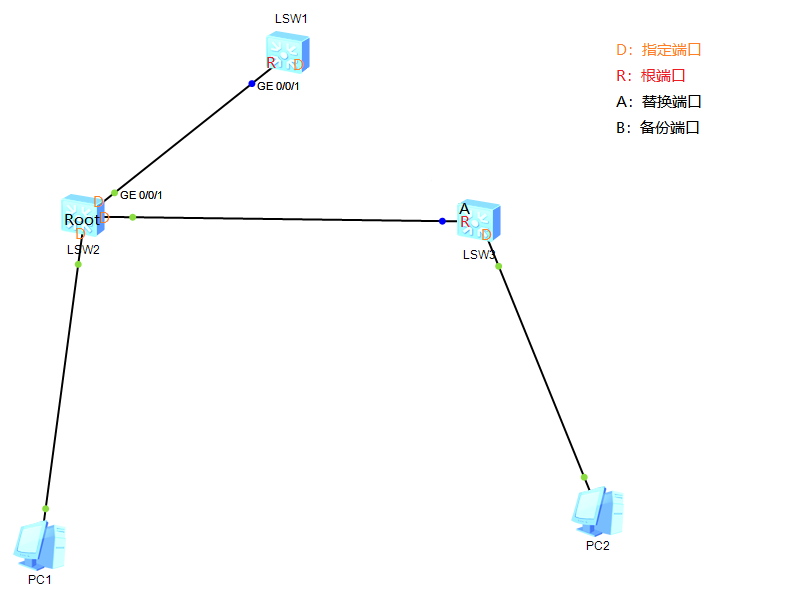

         由于端口阻塞，所以拓扑结构等价于图STP_2
         LSW1和LSW3之间的链路成为备份链路。
          在这里插入图片描述
6. 帧格式

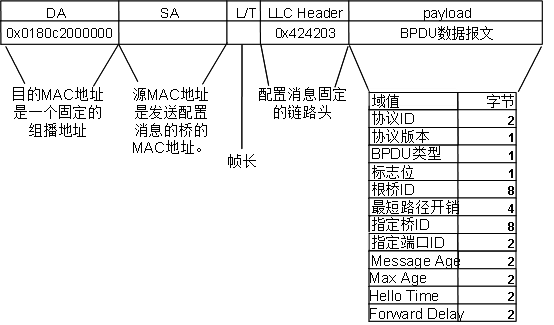

BPDU 报文帧格式

7. 技术细节
   (1)端口状态
      #define BR_STATE_DISABLED 0 // 什么功能都没有，只有一个逻辑设备。
      #define BR_STATE_LISTENING 1 // 可以接收和发送网络传输的BPDU，但不能进行数据帧的转发、不能学习。
      #define BR_STATE_LEARNING 2 // 可以接收和发送BPDU，可以学习，但是不能进行数据帧的转发。
      #define BR_STATE_FORWARDING 3 // 可以接收和发送BPDU、可以学习、可以进行数据帧的转发。
      #define BR_STATE_BLOCKING 4 // 只能接收BPDU，不能发送BPDU，不能学习，不能转发数据帧。

      Disabled：或down状态，认为物理上断掉
      Listening：收发BPDU、不能学习、不能转发流量。这是一种过渡状态，上述三步选择（根桥、根端口、指定端口）就是在该状态内完成的。（可以理解为此状态在构建网络拓扑结构）
      Learning：收发BPDU、地址表学习、不能转发流量。这是一种过渡状态，主要为了构建MAC地址表，所以叫做学习状态。
      Forwarding：收发BPDU、地址表学习、转发流量，只有根端口和指定端口才有这种状态
      Blocking：接收BPDU、不能发送BPDU、不能学习、不能转发流量。STP之所以能够阻断环路，就是依赖于将某些端口置为Blocking状态。交换机开启，端口由Disabled状态进入Blocking状态，若任何端口都收不到BPDU，持续Max Age时间后，端口进入Listening状态。或者本身被选举为根端口，也会马上进入Listening状态。

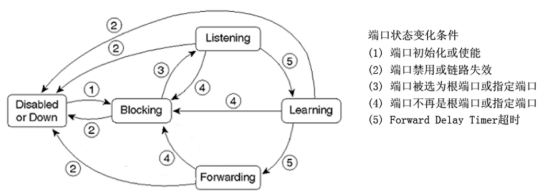

   (2)端口状态转移
    在这里插入图片描述
      (3)3个计时器
         对于STP，有3个计时器影响着端口状态以及网络收敛
         Hello Timer：交换机发送BPDU的时间间隔，当网络拓扑稳定后，该定时器的修改只有在根桥修改才有效。
         Forwarding Timer：一个端口处于Listening和Learning的时间，默认为15秒。即Listening状态持续15秒，随后Learning状态再持续15秒。这两个状态下的端口不能转发流量。在端口被选为根端口或者指定端口后，还需要等待两个Forwarding Delay才能进行转发，这是因为拓扑结构生成需要时间，当拓扑结构发生变化后，BPDU逐跳传递，如果先感知的交换机采用新的拓扑结构，后感知的交换机还在使用老的拓扑结构，有可能形成环路，所以这两个Forwarding Delay是为了避免产生临时环路。
         Max Age：端口的BPDU老化时间，如果超过这个时间还收不到BPDU，则认为该端口上的BPDU老化。这个时间默认为20秒。

8. 版本差异
   RSTP
      (1)端口角色增补
         增加Alternate Port、Backup Port
      (2)端口状态缩减
         Blocking、Listening 统一为 Discarding 状态
         Discarding：不学习地址表、不转发流量
         Learning：学习地址表、不转发流量
         Forwarding：学习地址表、转发流量

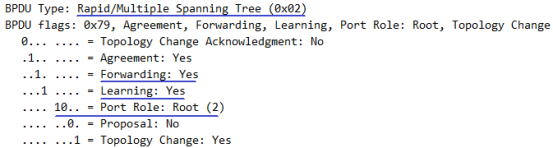

      (3)BPDU报文格式
         a)Type字段，由0改为2
         b) Version字段，由0改为2
         c) Flag字段，把原来保留的中间6位使用起来
          在这里插入图片描述

      (4)收敛速度更快
         STP协议中BPDU的超时时间为老化时间（Max Age），默认20秒。RSTP中超时时间为3个Hello Time时间。
      (5)边缘端口
         如果某指定端口位于整个域的边缘，即不再与其他交换机连接，这种端口就叫做边缘端口（需要手动设置）。边缘端口不参与RSTP运算，可以由Disabled直接转到Forwarding，不经历时延。很像在端口上把STP禁用了，但端口一旦收到BPDU，就丧失了边缘端口属性，成为普通STP端口。
      (6)RSTP向下兼容STP
         RSTP交换机在某端口上收到STP交换机的BPDU后，会在2个Hello Time时间后，把自己的端口转换到STP工作模式，发送配置BPDU。并且有选项可以设置，在STP交换机撤走之后，RSTP交换机是否可以迁移回RSTP模式。
      (7)纯STP交换机收到RSTP的BPDU会直接丢弃
   MSTP

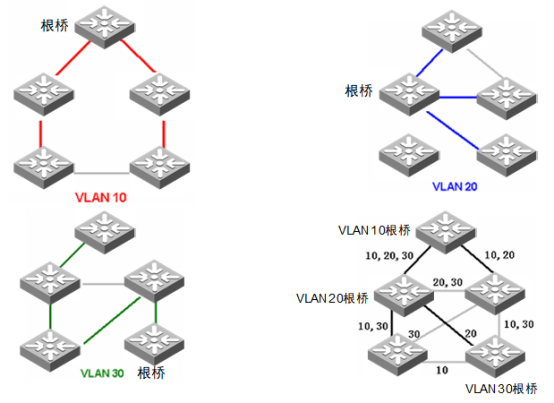

      (8)Vlan的出现
         STP是Vlan无关的协议（在设计STP协议的时候，Vlan(IEEE 802.1Q)还没有出现），有了Vlan之后，使用STP时，会出现一颗生成树包含两个及以上Vlan的情况（这就是所谓的CST Common Spanning Tree，公共生成树）。STP对Vlan无感，进行自己的阻塞算法，可能导致某些链路不通。
针对这种情况，Cisco提出了PVST(per-Vlan Spanning Tree)，每个Vlan对应一颗生成树。
      (9)MSTP的出现
         RSTP无法实现负载分担
         RSTP下有些Vlan可能会不通
         PVST中每个Vlan一个STP拓扑结构，交换机间要分别处理每棵树上的BPDU，开销很大。
         Multiple Spanning Tree Protocol，多生成树协议，IEEE 802.1s，提出了Vlan和生成树之间的“映射”思想。
1个或若干个Vlan可以映射到同一棵生成树，但是每个Vlan只能在一棵生成树里。
         一个交换机可以跑多个生成树，为了区分，每一个生成树叫做一个MSTI（多生成树实例）。
      (10) 角色
         在MSTP中，一个端口可以在不同的生成树实例中充当不同的角色。

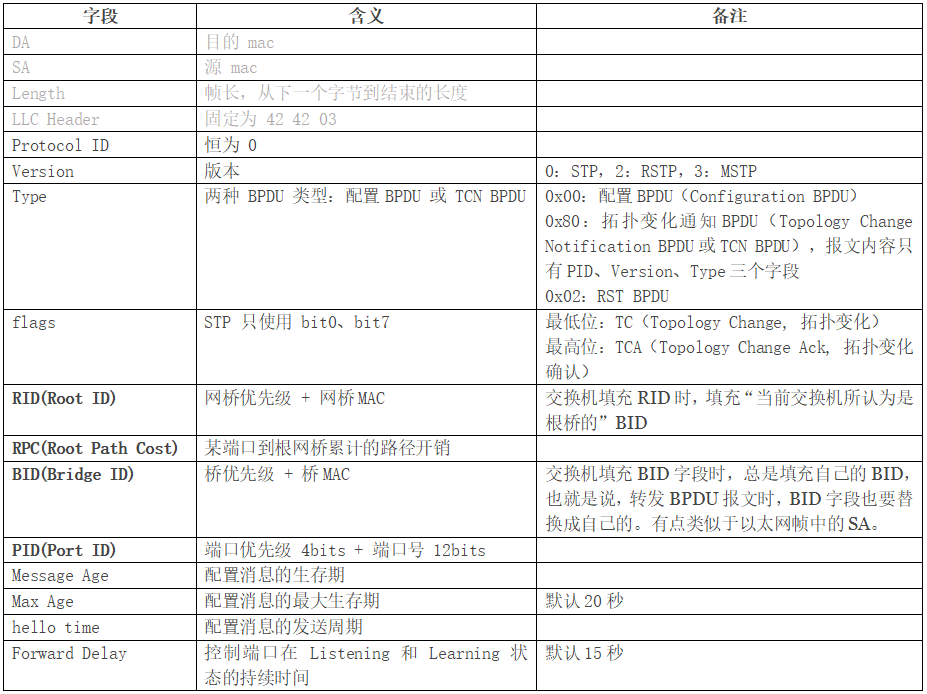

      (11) BPDU报文格式
         前35字节和RSTP相同（Version 改为3），从第36字节开始时MSTP专有段，为MSTI配置信息，由若干MSTI配置信息组组成。
          在这里插入图片描述
      (12) 拓扑结构

9. 小结
   (1)rx：Root Port、Alternate Port、Backup Port
   (2)tx：Designated Port
   (3)对于非根网桥来说，Root Port有且只有一个
   (4)由于根桥只会向外发包，所以其所有端口都是Designated Port。
   (5)一根网线两端，有且只有一个Designated Port。
   (6)网络拓扑稳定后，只有根桥会向外发BPDU。
   (7)网络拓扑稳定后，只有根端口和指定端口转发流量。其它端口都处于Blocking状态。
   (8)在一个网段上拥有指定端口的交换机，被称作该网段的指定网桥。
