隶属函数（Membership Function）是模糊逻辑和模糊集合理论中的核心概念，用于描述元素对模糊集合的隶属程度。隶属函数的取值范围在[0,1]之间，0表示完全不隶属，1表示完全隶属，中间值表示部分隶属。常见的隶属函数包括三角形隶属函数、梯形隶属函数和高斯隶属函数等。

一、T-S推理示例

为了更好的理解什么是隶属函数，我们先继续看一个T-S推理的示例。假设我们有一个空调系统，需要根据温度和湿度来控制冷气阀门的打开度。具体步骤如下：

有关T-S推理相关的内容，可以看我的CSDN文章：T-S推理的超详细说明及示例-CSDN博客

1.系统建模：

输入变量：温度 T 和湿度 H。
输出变量：冷气阀门的打开度 Y。
隶属函数：
- 温度 T 的模糊集合：低（Low）、中（Medium）、高（High）。
- 湿度 H 的模糊集合：低（Low）、中（Medium）、高（High）。

2.模糊规则设计：

规则1：如果温度低（Low）且湿度高（High），则冷气阀门开小（Y=0.2）。
规则2：如果温度中（Medium）且湿度中（Medium），则冷气阀门开中（Y=0.5）。
规则3：如果温度高（High）且湿度低（Low），则冷气阀门开大（Y=0.8）。

3.推理过程：

匹配度计算：计算每条规则的匹配度。例如，对于规则1，匹配度为温度低的隶属度和湿度高的隶属度的最小值。
归一化激活度：将匹配度归一化，得到每条规则的激活度。
局部线性模型计算：根据每条规则的结论部分，计算对应的输出。
综合输出：将各局部线性模型的输出按激活度加权求和，得到系统的最终输出。

在这个示例中，如何构建输入变量的模糊集合，确定输入变量的模糊集合有哪些元素，并确定模糊集合中的元素隶属于这个集合的程度，是一个首先要解决的问题。此时，隶属函数呼之欲出，用于构建元素隶属集合程度的描述关系。

常见的隶属函数包括三角形隶属函数、梯形隶属函数和高斯隶属函数等。接下来逐一讲解：

二、三角形隶属函数（Triangular Membership Function）

三角形隶属函数是模糊逻辑中最常用的隶属函数之一，因其形状为三角形而得名。它简单直观，适合描述对称或单峰的模糊集合。

1.数学定义

三角形隶属函数由三个参数定义：

a：左边界（隶属度为0的点）。
b：顶点（隶属度为1的点）。
c：右边界（隶属度为0的点）。

其数学表达式为：

其中：x 是输入变量。

当 x = b 时，隶属度达到最大值1。
当 x 在 a 和 c 之外时，隶属度为0。

2. 特点

简单直观：形状为三角形，易于理解和实现。
计算高效：只需三个参数即可定义，计算速度快。
对称性：通常用于描述对称的模糊集合，但也可以通过调整参数实现非对称。

3. 应用场景

模糊控制系统：如温度控制中的“适中”温度。
分类问题：如将数值分为“低”、“中”、“高”三类。
决策支持系统：如风险评估中的“低风险”、“中风险”、“高风险”。

4. Python实现与可视化

以下是使用Python生成和绘制三角形隶属函数的代码示例：

import numpy as np
import matplotlib.pyplot as plt

def triangular_mf(x, a, b, c):
    """
    计算三角形隶属函数的值
    :param x: 输入值
    :param a: 左边界
    :param b: 顶点
    :param c: 右边界
    :return: 隶属度
    """
    if x <= a or x >= c:
        return 0
    elif a < x <= b:
        return (x - a) / (b - a)
    elif b < x < c:
        return (c - x) / (c - b)

# 定义参数
a = 2  # 左边界
b = 5  # 顶点
c = 8  # 右边界

# 生成输入值
x_values = np.linspace(0, 10, 1000)

# 计算隶属度
y_values = [triangular_mf(x, a, b, c) for x in x_values]

# 绘制图形
plt.figure(figsize=(8, 4))
plt.plot(x_values, y_values, label=f'Triangular MF: a={a}, b={b}, c={c}')
plt.title('Triangular Membership Function')
plt.xlabel('x')
plt.ylabel('Membership Degree')
plt.legend()
plt.grid(True)
plt.show()

代码说明：

triangular_mf函数：根据输入值 x 和参数 a, b, c 计算隶属度。
x_values：生成从0到10的1000个等间距点作为输入值。
y_values：计算每个输入值的隶属度。
绘图：使用Matplotlib绘制三角形隶属函数曲线。

运行结果：

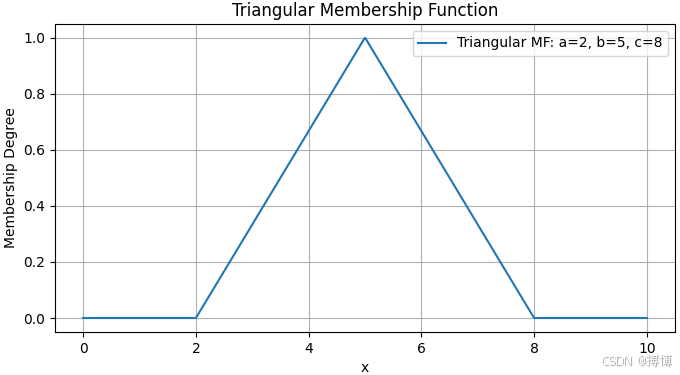

运行上述代码后，将生成一个三角形隶属函数图：

横轴为输入值 x。
纵轴为隶属度 μ(x)。
图形在 x = a 和 x = c 处隶属度为0，在 x = b 处隶属度为1。

参数调整

调整 a,b,c 可以改变三角形的形状和位置。

例如，将a=3,b=5,c=7，可以得到一个更窄的三角形。
将a=1,b=5,c=9，可以得到一个更宽的三角形。

三、梯形隶属函数（Trapezoidal Membership Function）

梯形隶属函数是模糊逻辑中常用的隶属函数之一，形状为梯形，适合描述更复杂的模糊集合。它是三角形隶属函数的扩展，具有更大的灵活性。

1. 数学定义

梯形隶属函数由四个参数定义：

a：左边界（隶属度为0的点）。
b：左顶点（隶属度从0上升到1的点）。
c：右顶点（隶属度从1下降到0的点）。
d：右边界（隶属度为0的点）。

其数学表达式为：

其中：x 是输入变量。

当 x 在 [b, c] 区间时，隶属度为1。
当 x 在 [a, b] 或 [c, d] 区间时，隶属度线性变化。
当 x 在 a 和 d 之外时，隶属度为0。

2. 特点

灵活性：比三角形隶属函数更灵活，可以描述更宽的隶属区间。
多峰性：适合描述多峰或平坦的模糊集合。
计算高效：只需四个参数即可定义，计算速度快。

3. 应用场景

模糊控制系统：如温度控制中的“适中”温度范围。
分类问题：如将数值分为“低”、“中低”、“中高”、“高”四类。
决策支持系统：如风险评估中的“低风险”、“中低风险”、“中高风险”、“高风险”。

4. Python实现与可视化

以下是使用Python生成和绘制梯形隶属函数的代码示例：

import numpy as np
import matplotlib.pyplot as plt

def trapezoidal_mf(x, a, b, c, d):
    """
    计算梯形隶属函数的值
    :param x: 输入值
    :param a: 左边界
    :param b: 左顶点
    :param c: 右顶点
    :param d: 右边界
    :return: 隶属度
    """
    if x <= a or x >= d:
        return 0
    elif a < x <= b:
        return (x - a) / (b - a)
    elif b < x <= c:
        return 1
    elif c < x < d:
        return (d - x) / (d - c)

# 定义参数
a = 2  # 左边界
b = 4  # 左顶点
c = 6  # 右顶点
d = 8  # 右边界

# 生成输入值
x_values = np.linspace(0, 10, 1000)

# 计算隶属度
y_values = [trapezoidal_mf(x, a, b, c, d) for x in x_values]

# 绘制图形
plt.figure(figsize=(8, 4))
plt.plot(x_values, y_values, label=f'Trapezoidal MF: a={a}, b={b}, c={c}, d={d}')
plt.title('Trapezoidal Membership Function')
plt.xlabel('x')
plt.ylabel('Membership Degree')
plt.legend()
plt.grid(True)
plt.show()

代码说明：

trapezoidal_mf函数：根据输入值 x 和参数 a,b,c,d 计算隶属度。
x_values：生成从0到10的1000个等间距点作为输入值。
y_values：计算每个输入值的隶属度。
绘图：使用Matplotlib绘制梯形隶属函数曲线。

运行结果：

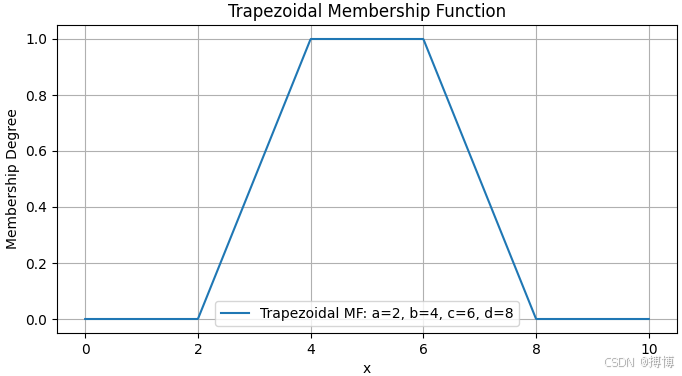

运行上述代码后，将生成一个梯形隶属函数图：

横轴为输入值 x。
纵轴为隶属度 μ(x)。
图形在 x = a 和 x = d 处隶属度为0，在 [b, c] 区间内隶属度为1。

参数调整

调整 a,b,c,d 可以改变梯形的形状和位置。

例如，将 a=1,b=3,c=7,d=9，可以得到一个更宽的梯形。
将 a=3,b=4,c=6,d=7，可以得到一个更窄的梯形。

四、高斯隶属函数（Gaussian Membership Function）

高斯隶属函数基于高斯分布（正态分布），形状为钟形曲线，适合描述连续且平滑的模糊集合。它在模糊逻辑中广泛应用，尤其是在需要平滑过渡的场景中。

1. 数学定义

高斯隶属函数由两个参数定义：

c：中心点（隶属度为1的点）。
σ：标准差，控制曲线的宽度。

其数学表达式为：

其中：x 是输入变量。

当 x = c 时，隶属度达到最大值1。
当 x 远离 c 时，隶属度逐渐趋近于0。

2. 特点

平滑性：曲线连续且平滑，适合描述自然现象。
对称性：关于中心点 c 对称。
灵活性：通过调整 σ 可以控制曲线的宽度。
- σ 越大，曲线越宽，隶属度变化越平缓。
- σ 越小，曲线越窄，隶属度变化越陡峭。

3. 应用场景

自然语言处理：如描述“接近”某个值的模糊概念。
高精度控制系统：如机器人控制、自动驾驶。
模式识别：如图像分类、语音识别。

4. Python实现与可视化

以下是使用Python生成和绘制高斯隶属函数的代码示例：

import numpy as np
import matplotlib.pyplot as plt

def gaussian_mf(x, c, sigma):
    """
    计算高斯隶属函数的值
    :param x: 输入值
    :param c: 中心点
    :param sigma: 标准差
    :return: 隶属度
    """
    return np.exp(-((x - c) ** 2) / (2 * sigma ** 2))

# 定义参数
c = 5  # 中心点
sigma = 1  # 标准差

# 生成输入值
x_values = np.linspace(0, 10, 1000)

# 计算隶属度
y_values = [gaussian_mf(x, c, sigma) for x in x_values]

# 绘制图形
plt.figure(figsize=(8, 4))
plt.plot(x_values, y_values, label=f'Gaussian MF: c={c}, σ={sigma}')
plt.title('Gaussian Membership Function')
plt.xlabel('x')
plt.ylabel('Membership Degree')
plt.legend()
plt.grid(True)
plt.show()

代码说明：

gaussian_mf函数：根据输入值 x 和参数 c,σ 计算隶属度。
x_values：生成从0到10的1000个等间距点作为输入值。
y_values：计算每个输入值的隶属度。
绘图：使用Matplotlib绘制高斯隶属函数曲线。

运行结果：

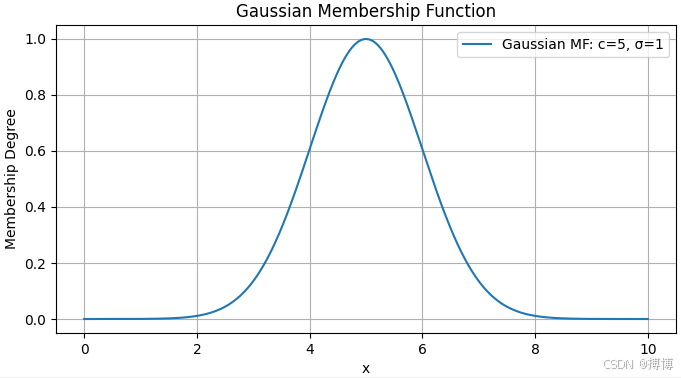

运行上述代码后，将生成一个高斯隶属函数图：

横轴为输入值 x。
纵轴为隶属度 μ(x)。
图形在 x=c 处隶属度为1，随着 x 远离 c，隶属度逐渐趋近于0。

参数调整

调整 c 可以改变曲线的中心位置。例如，将 c = 6，曲线中心向右移动。
调整 σ 可以改变曲线的宽度。例如，将 σ=0.5，曲线变窄。将 σ=2，曲线变宽。

5. 多高斯隶属函数组合

在实际应用中，可以通过组合多个高斯隶属函数来描述更复杂的模糊集合。例如：

import numpy as np
import matplotlib.pyplot as plt

def gaussian_mf(x, c, sigma):
    """
    计算高斯隶属函数的值
    :param x: 输入值
    :param c: 中心点
    :param sigma: 标准差
    :return: 隶属度
    """
    return np.exp(-((x - c) ** 2) / (2 * sigma ** 2))

# 定义多个高斯隶属函数
c1, sigma1 = 3, 0.5
c2, sigma2 = 7, 1

# 生成输入值
x_values = np.linspace(0, 10, 1000)

# 计算隶属度
y_values1 = [gaussian_mf(x, c1, sigma1) for x in x_values]
y_values2 = [gaussian_mf(x, c2, sigma2) for x in x_values]

# 绘制图形
plt.figure(figsize=(8, 4))
plt.plot(x_values, y_values1, label=f'Gaussian MF: c={c1}, σ={sigma1}')
plt.plot(x_values, y_values2, label=f'Gaussian MF: c={c2}, σ={sigma2}')
plt.title('Multiple Gaussian Membership Functions')
plt.xlabel('x')
plt.ylabel('Membership Degree')
plt.legend()
plt.grid(True)
plt.show()

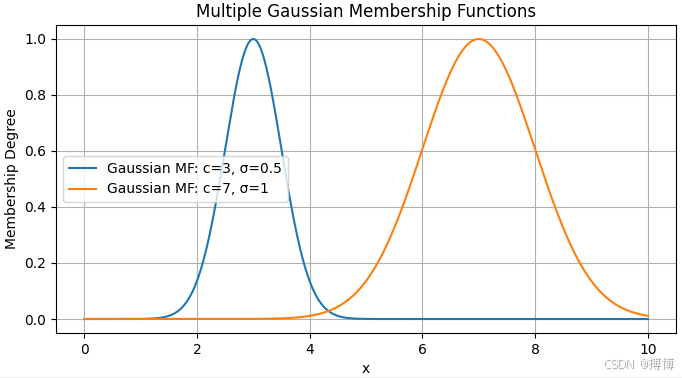

运行结果如下：
