引言

前段时间，我将<<DPDK和SPDK开源社区>>公众号中收录的SPDK相关的文章学习了一遍，最近结合最新的代码v23.0.x，对example目录下的示例程序hello_word/hello_blob/hello_bdev，以及app目录下的应用程序vhost/nvmef的源码进行了走读分析：和大家熟悉的存储服务程序一样，可以将一个spdk程序分成管理面和数据面，管理面负责程序运行环境的初始化，各子系统及模块的初始化，rpc动态管理，数据面根据管理面中设置好的运行环境和数据结构完成具体的I/O操作。我将以vhost-blk为例，从管理面的初始化，数据面的I/O操作两个层面介绍spdk的实现原理。

注：本文不适合初学者，您至少应该将公众号<<DPDK和SPDK开源社区>>中的文章阅读一遍，了解spdk的基本概念，实现思想，机制，最好在环境上运行，调试下example下面的示例程序，同时对qemu设备虚拟化（virtio）有所了解

virtio

在进入正文前，我们一起来了解下virtio，virtio是当前虚拟化应用中的主要IO（半）虚拟化技术，包括前端驱动（front-end），传输队列（virt-queue）和后端设备（back-end）三部分，前端驱动运行在Guest虚拟机或者bare-metal裸金属应用中，后端设备位于Host主机的Hypervisor虚拟化进程或者独立的进程中，传输队列主要通过共享内存在前端驱动和后端设备间传递数据。后端设备的实现一直在变化，从完全在qemu进程中实现，到vhost，再到vdpa。传统virtio及vhost-user的实现原理图如下（IO路径如黑色虚线，控制路径如绿色虚线）：

从上图我们可以看到：传统virtio和vhost-user在guest侧的处理都是一样的， IO请求从用户程序下发，经过内核IO栈到达virtio驱动，然后通过virtqueue将请求传递给后端设备处理，后端设备处理完成后以中断（irqfd）方式通知虚拟机。

上图左侧的传统virtio实现中，后端设备完全基于Qemu实现，（IO请求添加到virtqueue后，虚拟机会陷入内核，通过KVM通知后端设备有IO达到），qemu进程中的io线程通过virtio-backend从virtqueue中取出请求，将请求通过系统调用传递给内核IO栈，NVMe控制器完成请求后通过物理中断通知qemu的io线程，qemu的io线程通过virtio-backend将响应放入virtqueue并通过虚拟中断通知虚拟机。

上图右侧是vhost-user的实现，控制面仍需qemu参与完成，而virtqueue的数据面从qemu中剥离由vhost程序实现，vhost程序以polling的方式从virtqueue中取出请求，然后将请求交给用户态的NVMe驱动处理，vhost程序以polling方式获取NVMe设备的请求响应，将响应请求添加到virtqueue并通过虚拟中断通知虚拟机。

vhost-blk控制面

配置编译好spdk后，app目录下会生成一个vhost文件，这就是vhost-user服务的可执行文件，如下是本文使用的一个vhost服务示例：

//-S参数指定socket路径， -c指定了json配置文件（内容如下），运行在core1
# sdpk/app/vhost -S /var/tmp -c vhost.json -m 0x1

# cat vhost.json
{
	"subsystems": [
	{
		"subsystem": "bdev",      //创建一个内存设备作为vhost-blk的磁盘
      	"config": [
       	{
          	"method": "bdev_malloc_create",
          	"params": {
            	"name": "Malloc0",
           		"num_blocks": 32768,
            	"block_size": 512
          	}
        }
      	]
    },
    {
		“subsystem”: 	"vhost-blk",  //创建vhost-blk设备，名称为VhostBlk.0，磁盘为内存设备Malloc0
		"config":[
		{
			"method": "vhost_create_blk_controller",
			"params":{
			    "ctrlr":"VhostBlk.0"
				"dev_name":"Malloc0",
				"transport":"vhost_user_blk"
			}
		}
		]
    }
    ]
}

//guest挂载vhost-blk设备的参数，path指向vhost-blk设备的unix socket监听路径
 -chardev socket,id=spdk_vhost_blk0,path=/var/tmp/VhostBlk.0 -device vhost-user-blk-pci,chardev=spdk_vhost_blk0

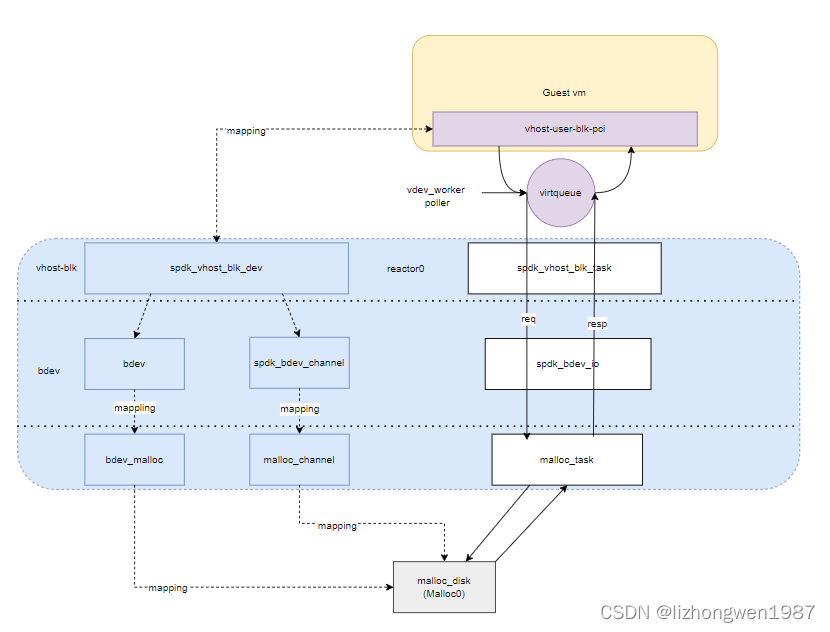

下图显示了Guest与vhost服务建立连接后的示意图（左侧是控制路径，右侧是io路径），后文逐层拆解控制面结构关系的建立过程及IO过程：
IO栈
执行vhost命令后，会启动一个常驻服务，该服务会依次进行spdk框架及自定义部分的初始化，spdk框架初始化包括：dpdk环境初始化，reactor初始化，bdev子系统初始化，vhost子系统初始化，启动unix socket的监听，等待客户端的链接；vhost的自定义初始化内容由上述的json文件指定。spdk框架初始化的核心调用如下，后文对各阶段的初始化进行简单介绍，逐步厘清各层及数据结构关系的建立：

各spdk应用程序的spdk框架初始化过程基本相同，可以套用下面的过程
-----------------------------------------------
\spdk_app_start
    \app_setup_env //dpdk环境初始化
       \rte_eal_init
          \rte_eal_memzone_init
          \rte_eal_memory_init
          \rte_eal_malloc_heap_init
          \rte_bus_probe
       \spdk_env_dpdk_post_init
    \spdk_reactors_init    //reactor初始化：创建全局的event mempool和msg mempool，初始化reactor数组并给每个reactor创建event ring
       \spdk_mempool_create
       \spdk_ring_create
    \spdk_thread_create    //创建app thread（初始化spdk_thread对象， 创建msg ring），添加到reactor的threads列表（先创建event添加到reactor的event ring，reactor启动后，reactor_run会先执行event ring中的event，然后将app thread添加到reactor的threads列表）
       \spdk_ring_create
    \spdk_reactor_start    //通过rte_eal_remote_launch启动各reactor，线程函数为reactor_run
----------------------------------------------
\bootstrap_fn   //bdev/vhost初始化：boostrap_fn在reactor启动前，通过msg添加到app thread的msg ring，reactor启动后轮询thread的msg ring执行，bdev子系统初始化，vhost子系统初始化
   \spdk_subsystem_init_from_json_config
   \app_start_rpc
-----------------------------------------------

reactor初始化

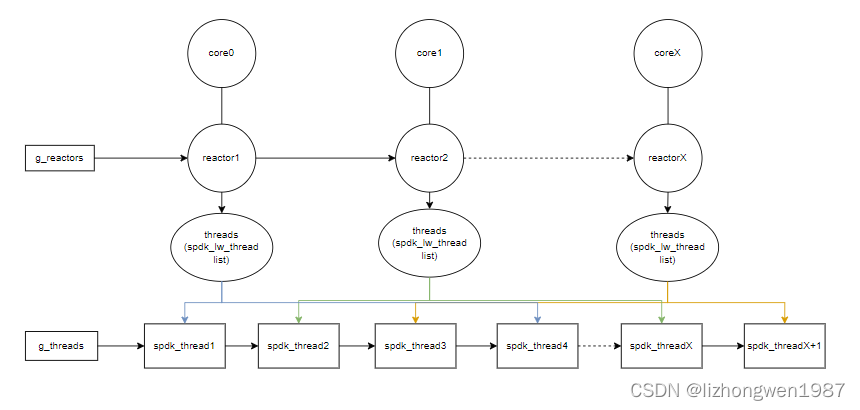

下图展示了初始化过程中建立的reactor和spdk_thread间的示意关系:
reactor与spdk_thread关系图
spdk app程序启动时，根据设置的参数会在每个指定的运行核core上创建reactor实例，通过全局链表g_reactors来管理所有的实例。调用spdk_thread_create方法创建spdk_thread实例（如：“app_thread”），并初始化（每个spdk_thread实例，包含一个spdk_lw_thread扩展，并设置由g_thread_id维护的递增id），然后调用线程方法g_thread_op_fn（实例为：reactor_thread_op）将spdk_thread实例挂接到reactor的threads列表上，通过全局链表g_threads来管理所有的线程实例。

注：g_thread_op_fn从全局的event mempool创建一个event实例并初始化，event的方法设置为_schedule_thread，参数设置为spdk_thread的扩展对象spdk_lw_thread，接着将event添加到“下一个”reactor的event ring中（在没有指定spdk_thread的core id的情况下，会选择round-bin的下一个reactor）。

在spdk app启动的最后调用spdk_reactors_start启动reactor，执行函数为reactor_run, 首先枚举event ring，逐个执行每个事件函数 ---- _schedule_thread函数将spdk_thread的扩展对象spdk_lw_thread添加到reactor的threads列表），然后轮询threads列表 ---- 对于每个thread，首先枚举执行msg ring中的消息，接着轮询active_pollers列表，最后轮询timed_pollers红黑树。这样整个polling机制就运行起来了。

注：app_setup_env 在进行环境初始化时，会将服务主线程绑定到main_lcore，在其他的运行核core上创建pthread工作线程，reactor（执行函数reactor_run）运行在各自运行核core的pthread上

bdev子系统

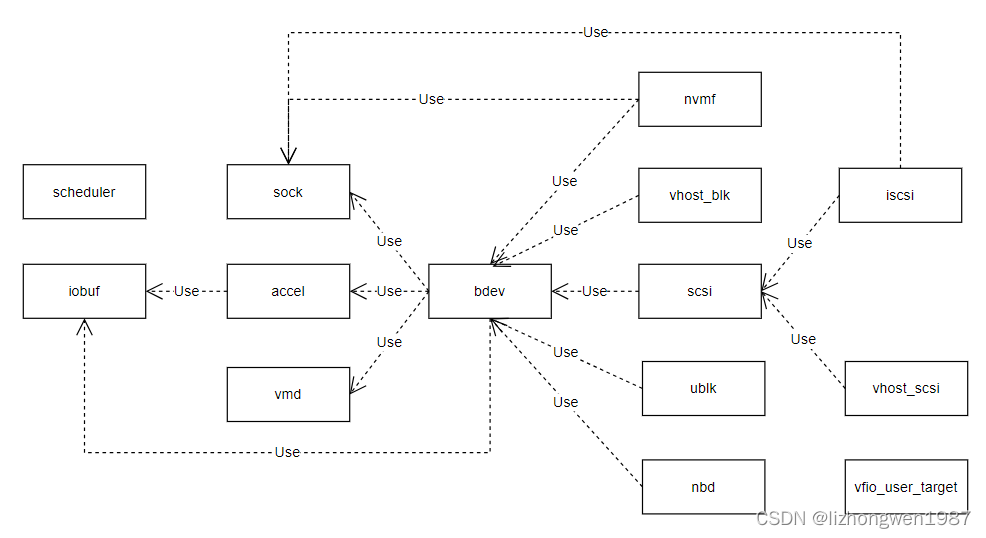

spdk app程序启动时，通过SPDK_SUBSYSTEM_REGISTER注册各子系统到SPDK框架（通过g_subsystems列表管理所有的子系统），通过SPDK_SUBSYSTEM_DEPEND注册子系统的依赖（通过g_subsystems_deps列表管理所有的子系统依赖），当前有10多个子系统，它们的依赖关系如下：
子系统依赖关系
通过SPDK_BDEV_MODULE_REGISTER注册bdev模块（通过g_bdev_mgr.bdev_modules列表管理所有的bdev模块），bdev module提供不同模块类型的具体实现，当前有20+种，常用的有nvme，virtio_scsi，virto_blk等。

在spdk app启动的后期（启动reactor前），通过spdk_thread_send_msg向“app_thread”线程的msg ring添加一个消息（消息的执行函数是bootstrap_fn），在reactor启动后，reactor开始轮询threads列表（reactor会优先处理event ring中的event，将“app_thread”添加到reactor的threads列表），对于每个thread，先枚举执行msg ring中的消息，然后轮询active_pollers列表，最后是timed_pollers红黑树。

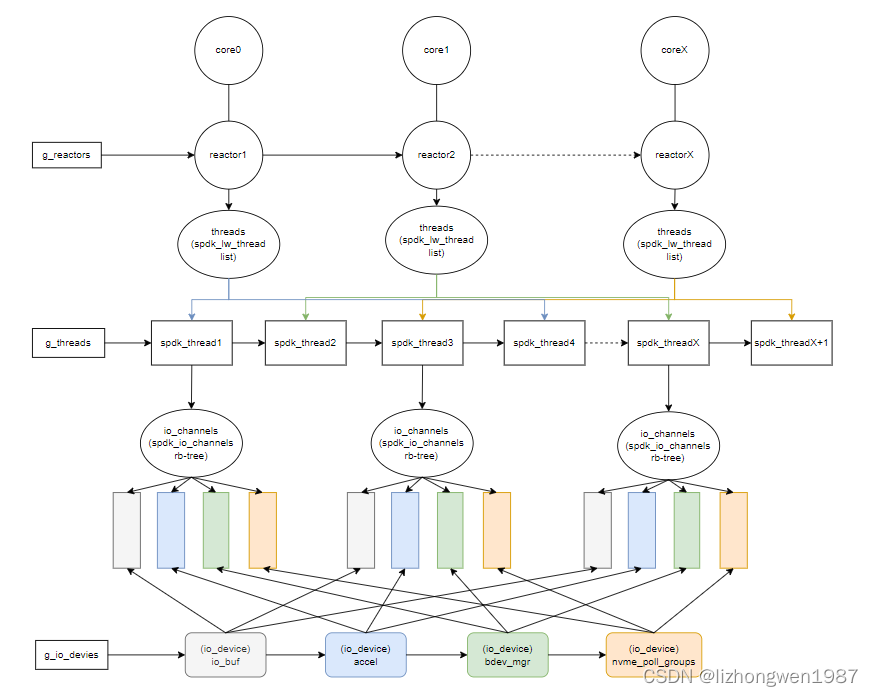

消息的bootstrap_fn方法被调用执行rpc的初始化，以及子系统和bdev module的初始化 ---- 过程中调用spdk_io_device_register注册设备对象io_device，指定创建和销毁io_channel的回调函数(spdk_io_channel_create_cb/spdk_io_channel_destroy_cb）, 通过全局红黑树g_io_devies来管理所有的io_device实例。io_channel是per-cpu/core的结构，是运行核操作设备的抽象，在首次调用spdk_get_io_channel时，会创建对应设备的io_channel结构并添加到对应spdk_thread的io_channels红黑树中，io_channel包含一个扩展结构可以指向任何数据，通常指向下一层子系统的channel结构，这样不同层次的设备抽象就关联起来了。下图显示了io_device，io_channel与spdk_thread的示意关系：

io_devices,io_channel,spdk_thread关系图
完成各子系统和bdev module的初始化后，初始化例程根据json文件进行app相关的初始化，本文中包括：Malloc0内存磁盘的初始化以及vhost-blk设备的初始化

Malloc0磁盘初始化

bdev子系统在层次上类似了Linux的通用块层，起着承上启下的作用，为上层的存储服务和存储协议提供统一的接口抽象，对下封装了各种设备实现，如：nvme, virtio-blk, virtio-scsi, malloc等。本文中创建Malloc0磁盘的json配置段如下：

"subsystem": "bdev",      //创建一个内存设备作为vhost-blk的磁盘
 "config": [
   {
          	"method": "bdev_malloc_create",
          	"params": {
            	"name": "Malloc0",
           		"num_blocks": 32768,
            	"block_size": 512
          	}
   }
   ]

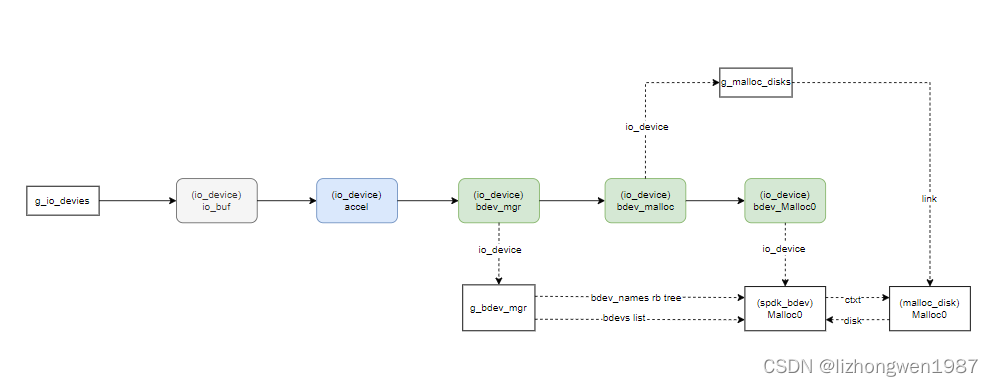

rpc框架根据method名找到初始化方法（rpc_bdev_malloc_create），创建名为Malloc0，大小为32KB，扇区大小512B的内存磁盘，过程中会调用spdk_io_device_register注册名为bdev_Malloc0的io_device并添加到g_io_devices列表，将磁盘和io_device关联起来，同时代表Malloc0磁盘的spdk_bdev对象被添加到g_bdev_mgr.bdev_names的名字红黑树，g_bdev_mgr.bdevs设备列表，最后将磁盘malloc_disk添加到g_malloc_disks全局列表。Malloc0磁盘与io_device及bdev的关系如下：

注：
g_bdev_mgr是bdev子系统初始化时实例化的bdev管理器，用来管理bdev子系统下的所有bdev实例，通过bdev_mgr名注册到io device全局列表
g_malloc_disks是malloc模块初始化时实例化的malloc设备列表，用来管理malloc内存磁盘，通过bdev_malloc名注册到io device全局列表

vhost-blk初始化

vhost子系统（vhost-blk和vhost-scsi）属于spdk的存储协议层，依赖于底层的bdev子系统，依赖关系参考上文。vhost的初始化属于spdk框架初始化的一部分，包括：vhost子系统的初始化以及vhost设备的初始化。

spdk app程序启动时，通过SPDK_VIRTIO_BLK_TRANSPORT_REGISTER注册transport ops，通过全局列表g_spdk_virtio_blk_transport_ops管理transport ops，vhost-blk子系统初始化时，创建名为"vhost_user_blk"的transport（从g_spdk_virtio_blk_transport_ops全局列表找到名为vhost_user_blk的transport ops，创建并初始化transport），初始化后添加到g_virtio_blk_transports的全局列表。

vhost-blk设备初始化使用的json配置段如下：

 {
		“subsystem”: 	"vhost-blk",  //创建vhost-blk设备，名称为VhostBlk.0，磁盘为Malloc0
		"config":[
		{
			"method": "vhost_create_blk_controller",
			"params":{
			    "ctrlr":"VhostBlk.0"
				"dev_name":"Malloc0",
				"transport":"vhost_user_blk"
			}
		}
		]
 }

rpc框架根据method名找到初始化方法（rpc_vhost_create_blk_controller）开始vhost-blk的初始化，主要工作是：创建spdk_vhost_blk_dev实例，关联spdk_bdev设备（Malloc0磁盘），关联transport ops，调用ops中的create_ctrlr方法（vhost_user_blk_create_ctrlr）创建/初始化控制器 ---- 过程中会设置vhost后端操作集合（vhost_blk_device_backend和vhost_blk_user_device_backend），创建监听socket（设置通知回调g_spdk_vhost_ops），最后将设备添加到全局g_vhost_devices列表，这样vhost监听就准备好了，等待客户端的连接。vhost-blk初始化核心调用如下：

rpc_vhost_create_blk_controller
	spdk_vhost_blk_construct    //初始化spdk_vhost_blk_dev设备，关联tranport ops，spdk_bdev
		vhost_dev_register  // 设置后端操作集vhost_blk_device_backend， spdk_vhost_dev设备添加到全局列表g_vhost_devices
			vhost_user_blk_create_ctrlr //调用transport ops操作集的create_ctrlr方法创建控制器
				vhost_user_dev_register  //创建spdk_thread，添加到全局threads列表，并通过_scheduler_thread调度到reactor
					vhost_register_unix_socket  //创建unix socket监听，设置通知回调g_spdk_vhost_ops，并启动监听回调为：vhost_user_server_new_connection

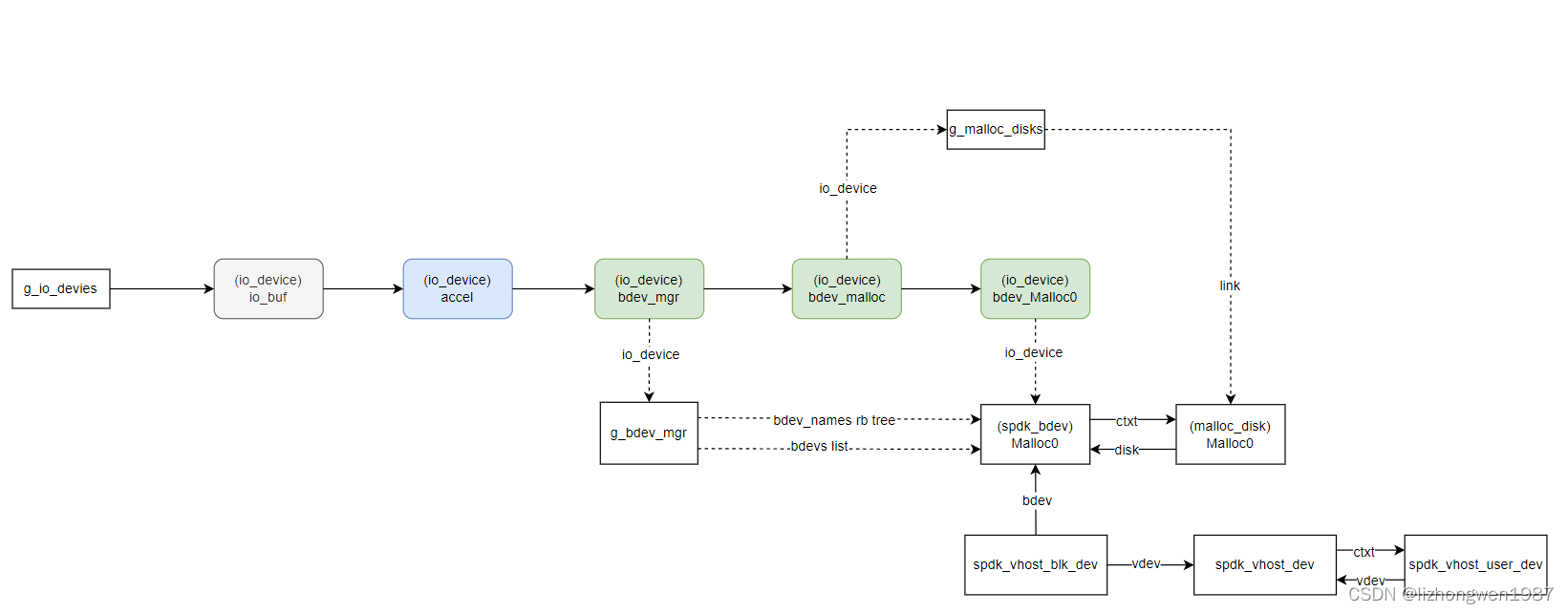

vhost-blk与spdk_bdev，malloc_disk的关系示意如下：
vhost_blk与spdk_bdev及malloc_disk的关系

vhost客户端连接

当在qemu虚拟机的启动命令中带上如下参数，挂载vhost-blk设备，将向vhost服务程序发起建联请求：

-chardev socket,id=spdk_vhost_blk0,path=/var/tmp/VhostBlk.0 -device vhost-user-blk-pci,chardev=spdk_vhost_blk0

vhost服务程序根据vhost协议进行一系列的消息处理（比如：内存映射，virtqueue等），最后创建io_channel及IO处理线程开始接受客户端IO；

注：
vhost服务程序监听的回调函数为：vhost_user_server_new_connection，收到客户端的连接后，回调该函数处理
客户端与vhost服务程序通讯的回调函数为：vhost_user_read_cb，读取客户端的消息，调用指定的消息处理函数，消息函数映射表：vhost_message_handlers
监听的通知回调g_spdk_vhost_ops在vhost-blk服务初始化的时候设置，vsocket.notify_ops。

本文主要关注vhost协议协商完成后，vhost device和spdk_bdev， spdk-thread的关联部分：首先在vhost服务收到客户端的连接请求后，在vhost_user_server_new_connection回调中会创建一个代表vhost device的对象virtio_net（并不是一个net设备，只是复用了dpdk中的实现），并添加到vhost_devices全局数组中，接着回调g_spdk_vhost_ops中的new_connection方法创建一个session（类型为：spdk_vhost_session），后续的IO都是在这个session进行；

在客户端和vhost服务间的vhost协议协商过程完成后，vhost服务回调g_spdk_vhost_ops中的new_service方法启动session ---- 向vhost_dev线程的msg ring投递一个启动session的消息，消息处理函数为vhost_user_session_start，该方法会调用vhost-blk后端集合中的start_session方法启动session ---- 在该方法中会调用spdk_get_io_channel创建io_channel链, 最后向线程中添加一个poller（方法为：vdev_worker），该poller负责从virtqueue中轮询取IO并处理，这样vhost-blk的挂载就完成了。建联的核心调用如下：

vhost_user_server_new_connection  //和客户端建立连接后，创建vhost device对象virtio_net，创建新的会话，连接句柄fd添加到poll，回调为vhost_user_read_cb，准备接下来的vhost协议协商
	new_connection //初始化spdk_vhost_session会话实例，与vhost_blk_dev关联

vhost_user_read_cb  //根据消息调用vhost_message_handlers中的处理函数进行vhost协议协商处理，
	vhost_user_msg_handler
		start_device  //协商完成后，启动会话
			spdk_thread_send_msg //向spdk_vhost_blk_dev所在的线程投递消息，处理函数为vhost_user_session_start，由reactor调度

vhost_user_session_start  //调用后端的操作集vhost_blk_user_device_backend启动会话vhost_blk_start
	vhost_blk_start
		vhost_blk_get_io_channel   //创建io_channel链
		SPDK_POLLER_REGISTER  //添加poller方法vdev_worker

vhost device与spdk_thread,io_channel及poller的示意关系图：

vhost-blk数据面

vhost持续的polling注册的poller函数（vdev_worker）---- 逐个的处理每个virtqueue，对于每个从virtqueue的vring中取出的IO数据会被归集在spdk_vhost_blk_task数据结构中，由函数virtio_blk_process_request提交到vhost-blk关联的spdk bdev设备进行处理，IO数据归集到spdk_bdev_io结构中。依照上节<vhost客户端连接>中建立的io_channel链及io_device链，IO数据最后交由Malloc0设备完整数据落盘，然后沿着链条反向传回应答。IO处理的核心调用如下：

process_blk_task     //将IO数据归集到spdk_vhost_blk_task结构
  vhost_user_process_blk_request
     virtio_blk_process_request   //提交请求到vhost_blk_dev层处理，根据请求type调用不同的例程，如写请求
		spdk_bdev_writev
			bdev_writev_blocks_with_md  //提交请求给关联的spdk_bdev设备处理，IO数据归集到spdk_bdev_io结构
				bdev_submit_request   //提交请求给malloc_disk设备处理，IO数据归集到malloc_task结构
					bdev_malloc_submit_request    //malloc_disk初始化时会给关联的spdk_bdev设置一个操作集malloc_fn_table其中有submit_request接口）
 						_bdev_malloc_submit_request  //根据不同的IO type调用不同的例程处理请求

本文从宏观的角度，以vhost-blk为例，端到端的梳理了spdk控制面的初始化过程，着重介绍了各数据结构的关系及建立过程，希望通过本文各位读者能对spdk的工作原理有个较清晰的认识。
