Zemax操作36--一个选择初始结构的例子

要求：

--相对孔径：1/2，波长：8~14um，光阑直径125mm，全视场角8°

--在全波长范围内，所有视场都在衍射极限

--从它的第一个表面到像平面的距离不超过330mm

设计：

对于红外光，艾里斑并不是很小，比如10um时，1.22*λ*F/#=22.4um

红外光可选择材料较少，一般为锗和硒化锌

视场比较小，所以光阑位置不太可能是关键，我们先把第一个面设置为光阑面，有必要再改变

我们从一个三片系统开始，这样有足够自由度来补偿所有三阶像差和控制焦距

ZEMAX:

入瞳直径设为125，并添加5mm余量

波长8，10.2，14，10.2为主波长

视场角：0，2.8，4

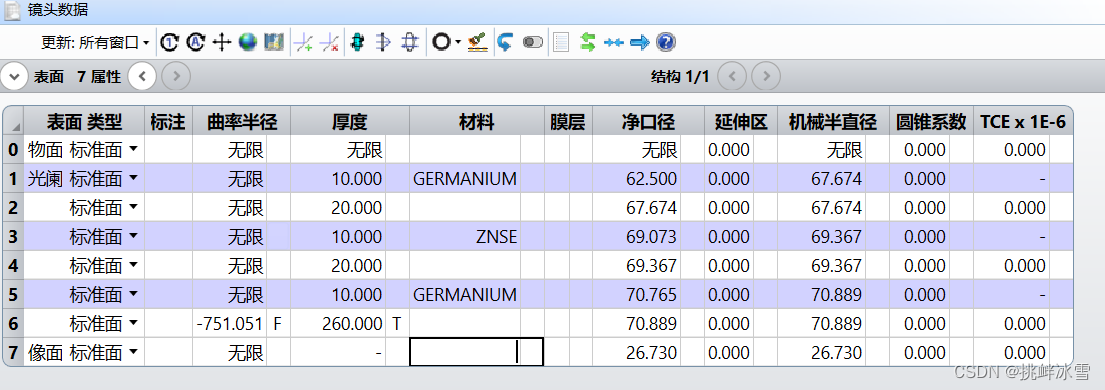

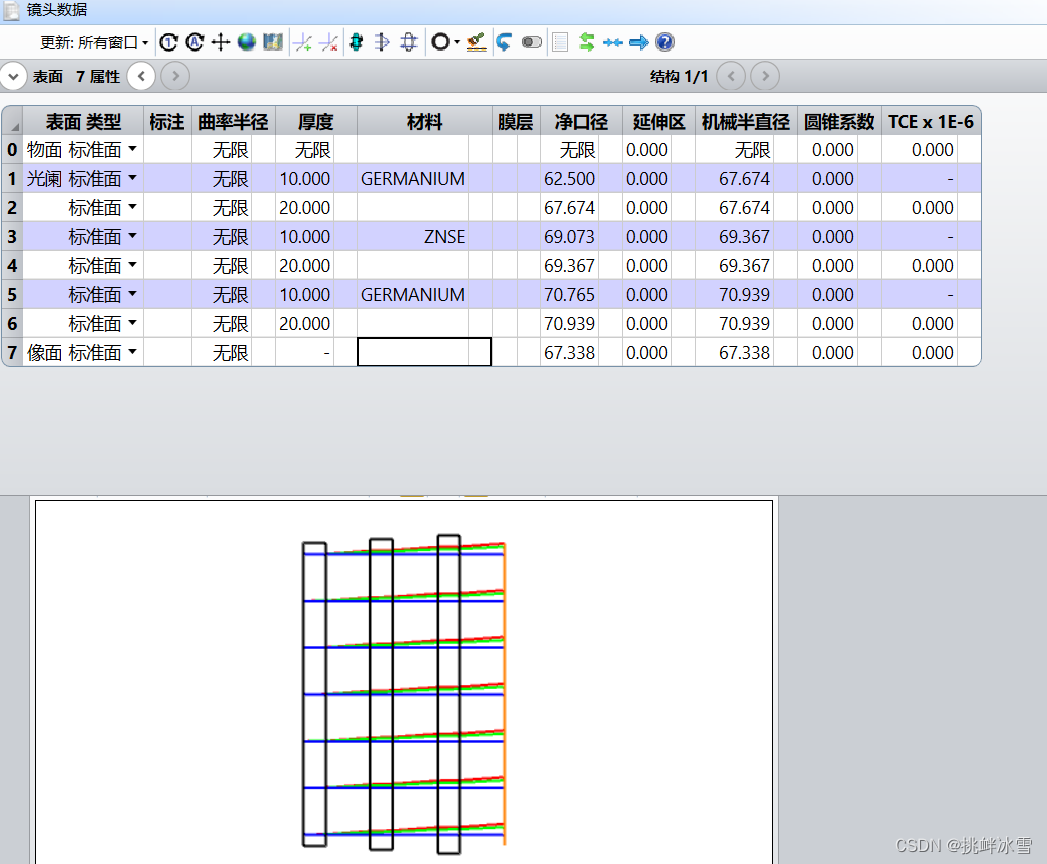

镜头数据如图

将6面的曲率半径设为F数=2，将厚度设为距离1面330mm来控制系统长度

我们通过快速调整面4的厚度来简单的优化一下系统
