前言与目录

建立一个焦距为100mm、入瞳直径为25mm的单透镜系统，该透镜中心厚度为4mm，其两个面的曲率半径分别为100mm、-100mm，全视场2w=10°。该系统在可见光下工作，采用BK7玻璃，光阑设置在人射光线遇到的透镜的第一个光学表面；并对其展开优化。

一、【实训目的】

二、【实训预备知识】

1、使用Zemax OpticStudio进行光学设计的步骤：

正文

一、【实训目的】

(1)、掌握Zemax OpticStudio的操作界面：熟练地导航Zemax OpticStudio的用户界面，了解其布局和功能。
(2)、设置视场和工作波长：学习如何在“系统选项”中配置视场和工作波长，这对于光学系统设计至关重要。
(3)、输入初始结构参数：练习在“镜头数据编辑器”中输入光学系统设计的初始参数，这是进行光学模拟的基础步骤。
(4)、掌握求解功能：初步接触并学习如何使用Zemax OpticStudio的求解功能，以确定满足设计要求的光学参数。
(5)、了解分析与优化工具：初步了解“分析”和“优化”功能区的特点，学习如何使用这些工具来评估和改进光学系统的性能。

二、【实训预备知识】

单透镜仿真入门：单透镜是Zemax OpticStudio能够模拟的最基本的成像系统。由于其结构的简洁性，设计这样一个简单的成像系统是了解Zemax界面、学习基础设计理念和策略、以及掌握基本分析工具的绝佳起点。

镜头数据输入的重要性：正确输入镜头数据是光学设计的首要步骤，也是最为关键的基础工作之一。对于光学设计软件Zemax OpticStudio而言，我们将通过一个无限像距的例子来说明如何输入镜头数据。在Zemax OpticStudio中，输入镜头参数遵循以下约定：

(1)、透镜表面数量（面数）： 在Zemax OpticStudio中，光线通过一系列镜片表面连续传播，构成光学系统的一部分。物体平面被定义为第0个面，光线从左至右穿过系统，依次计数每个镜片表面，直至最后一面，即像面。在Zemax中，正确的透镜表面顺序对于输入透镜数据至关重要，所有与面数相关的参数（例如曲率半径）都带有面的序号。此外，与透镜表面之间的空间相关的参数，如折射率和厚度，都在透镜数据编辑表中指定在同一面数据行中。

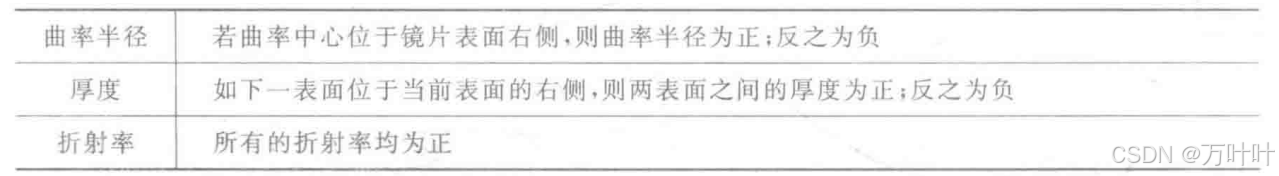

(2)、符号规则：和应用光学中共轴光学系统的符号规则相同，ZEMAX规定了曲率半径厚度和折射率的正负号，共轴光学系统的符号规则如表1所示。
