STC89C52在12M晶振模式下配置串口波特率

因为需要比较精确的定时器，所以在STC89C52系统上使用了外部的12M晶振，T0/T1的1次计数就是1us。

所以，当需要做串口通信时，踩到一个小坑，网上也没什么资料说清楚了的。这里写下来记录一下，免得以后忘记了。

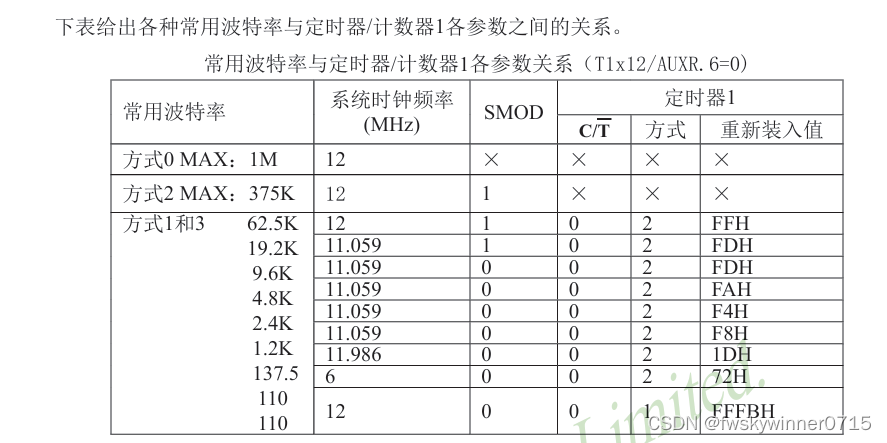

先上手册里面的常用波特率设置表格

好吧，常用的里面没我需要的，啃文档吧

首先明确，我的需求是9600，8n1，也就是文档里描述的串口工作在模式1

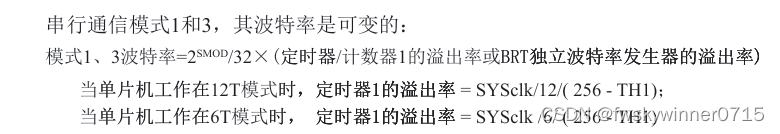

这里就有两个可变设置量，1是SMOD，2是12T/6T，最后选定SMOD=1，6T，这样就有计算式

TH1=256 - 12M/6/16/9600 = 243（0xF3)

实际波特率 = 2/32*12M/6/(256-243)=2M/16/13=9615.4

偏差为(9615.4-9600)/9600 =0.0016 = 0.16%，妥妥的能用

实际配置代码如下：

void Uart1_Init(void)    //9600bps@12.000MHz
{
  SCON=0x50; //SM0（bit7)=0,SM1(bit6)=1串口工作在模式1，8位波特率可变，SM2(bit5)=0，REN(bit4)=1允许串行接收控制位，其他位=0
  TMOD=TMOD&0X0F;//低4位是T0配置不动
  TMOD=TMOD|0x20;      //T1工作于模式2，TMOD.7=0表示不需要外部管脚控制,TMOD.6=0表示T1是定时器，TMOD.5:TMOD.4 = 10表示8位自动重装载定时器，当溢出时将TH1存放的值自动重装入TL1
   PCON |= 0x80;//波特率加倍
  TH1=243;//
  TL1=TH1;
  EA=1;
  ES=1;
  ET1=0;
  TR1=1;
}

下载软件上要勾选使能6T（双倍速）模式
