前言

eCPRI Header

WireShark抓取的实际数据

参考文档

前言

前面两篇文章《pcap 文件格式》《Ethernet Pcaket解析》分析了 pcap 文件的global Header, pcap Header, pcap Data, 当pcap Data为Ethernet的时候，EthernetHeader 的结构，因为我们 ethernet Header 中ethernet Type为0x ae fe （eCPRI），所以这篇文章介绍 ethernet paylaod为 eCPRI的数据解析，ECPRI是个非常大的话题，我们这篇文章主要先介绍eCPRI Header的结构。

eCPRI Header

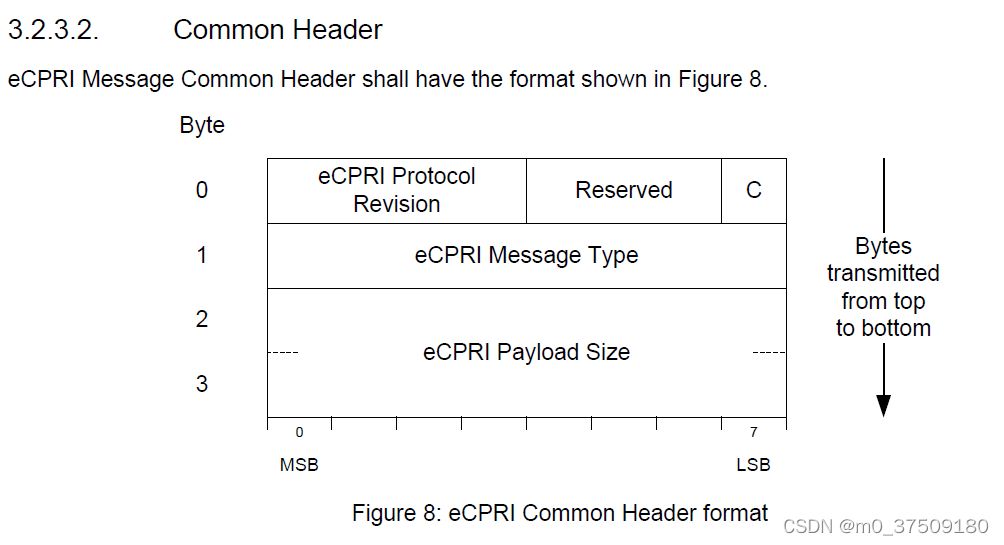

从下图可以看到eCPRI Header 一般有4个字节：



  1.  Byte0：包涵3个字段：

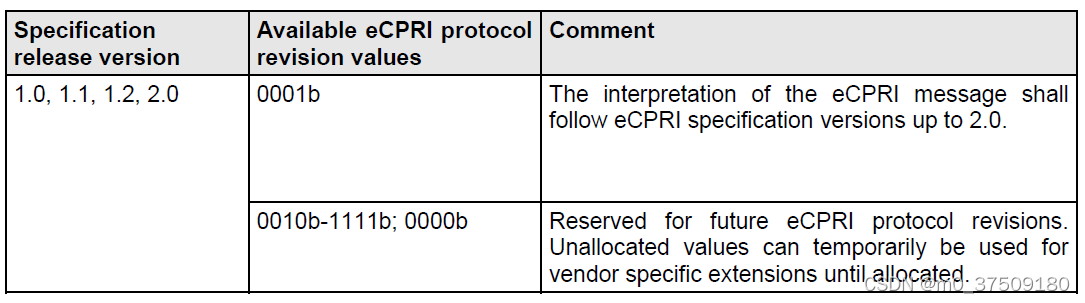

  • eCPRI Protocol Revision:
  • Reserved: 0
  • C: 指示后面会不会接ECPRI payload数据。

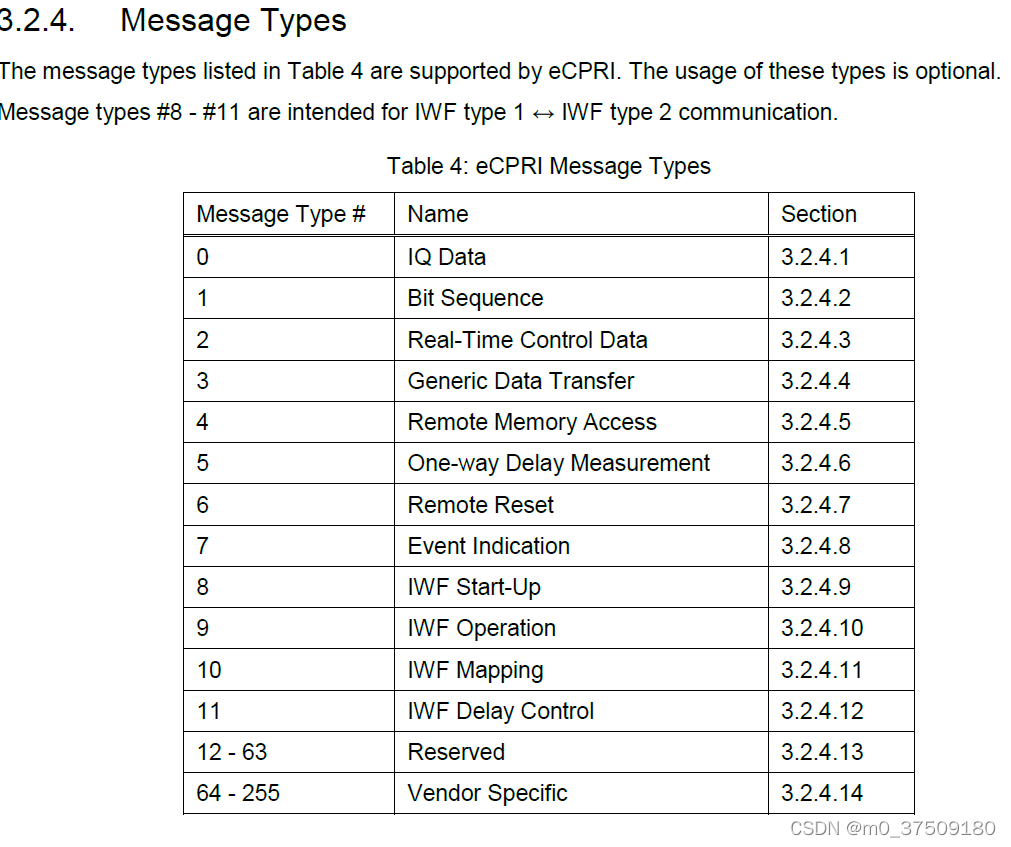

   2. Byte1: ECPRI Message Type：

 3. Byte2,3: eCPRI Payload Size。

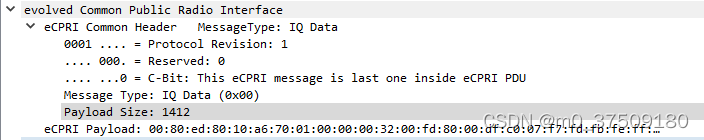

WireShark抓取的实际数据

 里面可以看出，协议版本号是0001，C为0，不接另一个eCPRI 包的数据。 Message类型为IQ数据，长度是1412个字节。

参考文档

eCPRI Specification V2.0
