cortex m0 数据对齐与非对齐访问引起的硬件错误中断 __attribute__ （（aligned （n）））

1、M0内核数据对齐

接上文描述C语言结构体/联合体大小、非对齐定义与非对齐访问

cortex m0内核的MCU就不能进行非对齐的联合体/结构体定义，因为cortex m0所使用的arm v6M架构不支持内存的非对齐访问，如果强制进行内存的非对齐访问，会产生`硬件错误中断`。

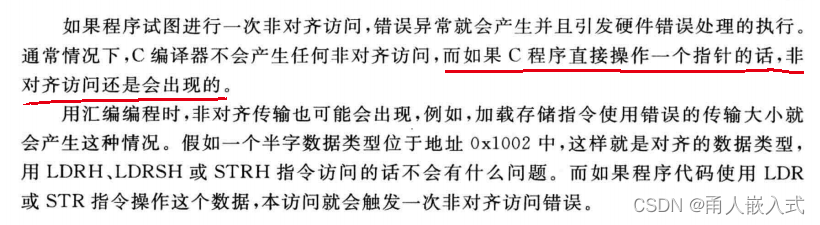

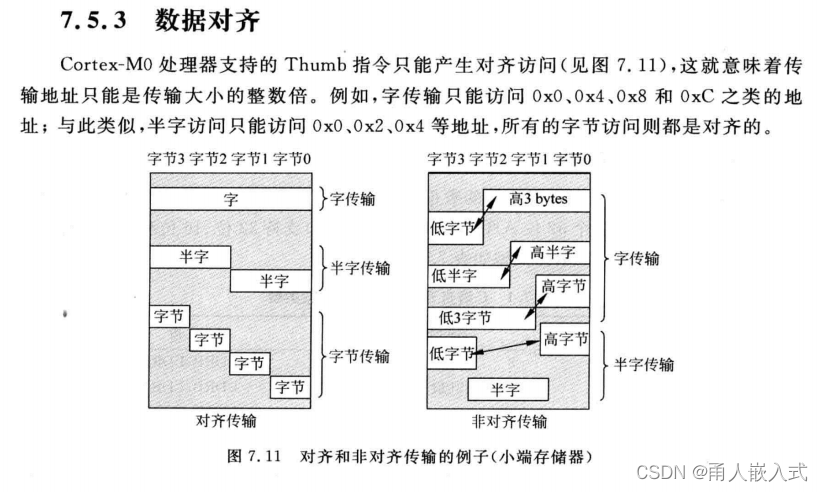

cortex m0内核权威指南是这样描述的：

2、非对齐访问的测试

最近在m0平台上测试一个程序的时候，发现了这个问题，程序内容如下：

uint8_t  readbuffer[2];
void flash_read(uint32_t *pBuffer,uint16_t NumToWrite);
void main()
{
	/* …… */
	flash_read((uint32_t *)readbuffer,2);
	/* …… */
}
void flash_read(uint32_t *pBuffer,uint16_t NumToWrite)
{
	uint32_t flashdata;
 	uint16_t Counter_Num = 0;
	uint32_t readtemp;
	for (Counter_Num = 0; Counter_Num < NumToWrite; Counter_Num ++)
	{
		pBuffer[Counter_Num] =(*(__IO uint32_t*)(FLASH_WRITE_START_ADDR + Counter_Num*4));
	}
}

程序功能很简单，其实就是读取片内FLSH的内容。

但是运行的时候碰到了问题，一运行到pBuffer赋值的位置，就进入硬件错误中断！！！。

百思不得其解，想到了m0非对齐访问的情况。

于是在map文件中查看了readbuffer的地址。

发现readbuffer的地址不是4的整数倍，这就是所谓的非对齐访问引起的错误异常。

3、如何使得变量地址进行’字’对齐？

变量地址进行’字’对齐（4字节对齐）后，就可以通过指针放心访问了。
很简单，在定义变量的时候进行关键字字节对齐的设置就可以了。

uint8_t __attribute__ ((aligned (4))) readbuffer[2];

__attribute__ 和((aligned (n)))都是是C语言的修饰关键词。

__attribute__ 用于修饰属性。((aligned (n)))用于规定变量或者结构体的最小对齐格式。

组合起来就是以N字节对齐的方式分配一个变量。

进行’字’对齐后，变量分配地址如下所示:

此时程序运行也不会进入硬件错误中断了。
