Atlas 200 DK(Model 3000)开发者套件的网络连接

一、参考资料

Atlas 200 DK官方文档

二、常用操作

1. Micro SD制卡

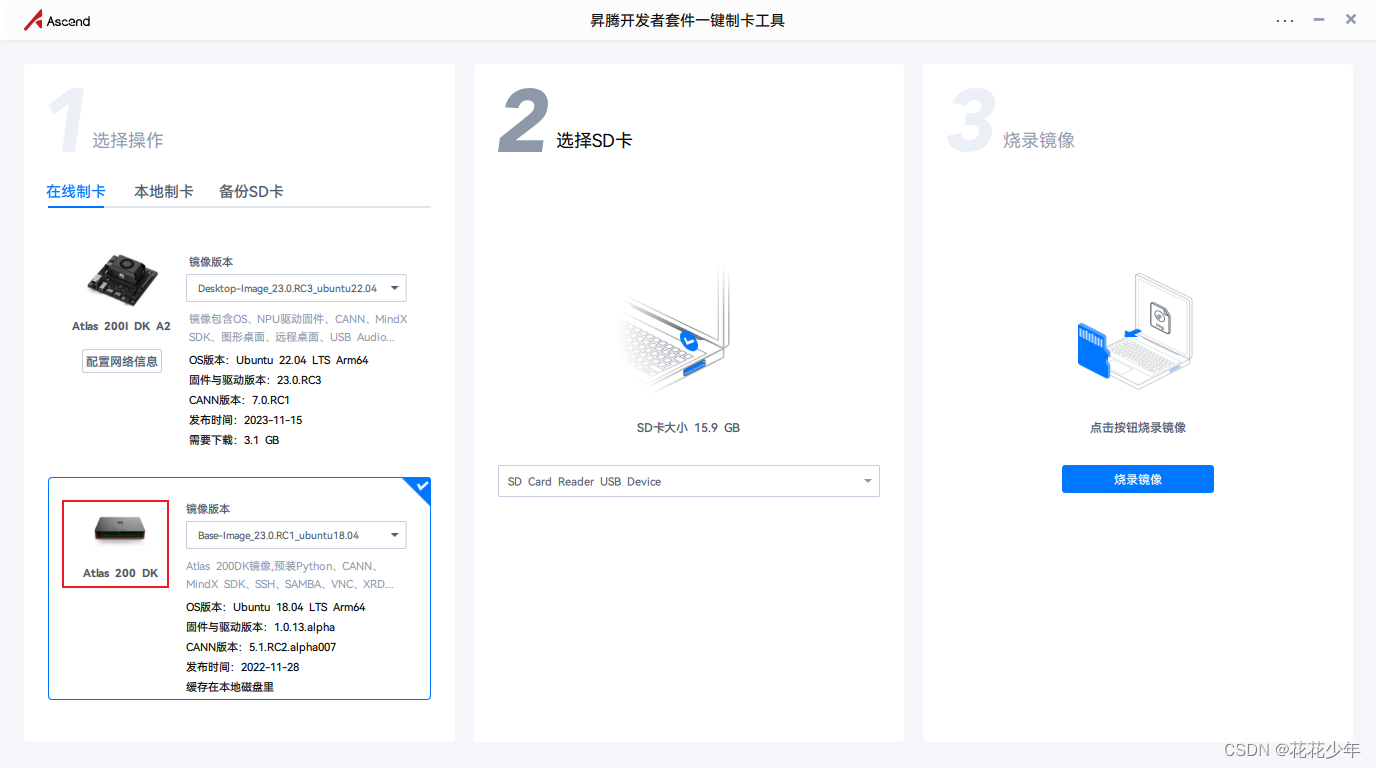

在windows系统上，一键制卡的步骤与Atlas 200I DK类似，但步骤更简单，详细步骤请参考：Windows系统制卡

2. ssh连接Atlas 200 DK

2.1 准备工作

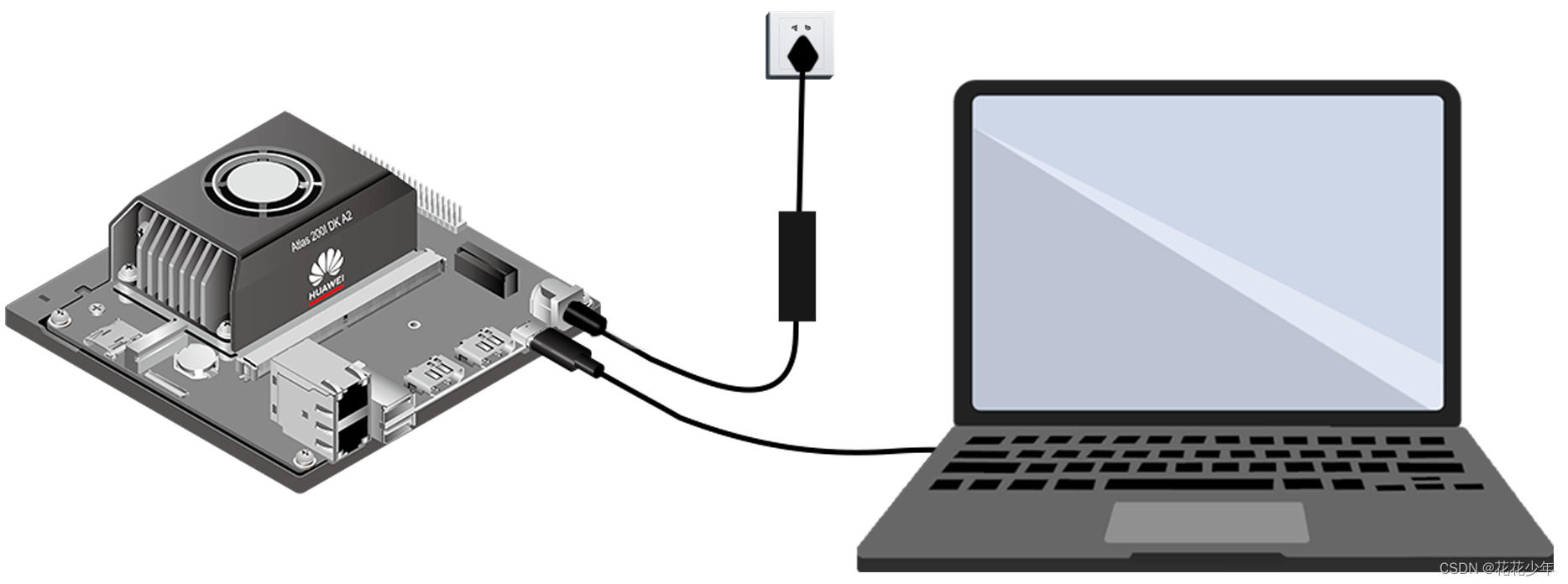

准备一根安卓手机的充电线（Type-C接口），Type-C口插入开发者套件，USB口插入笔记本或者台式机。

2.2 安装Windows的USB网卡驱动

详细步骤，请参考：安装Windows的USB网卡驱动

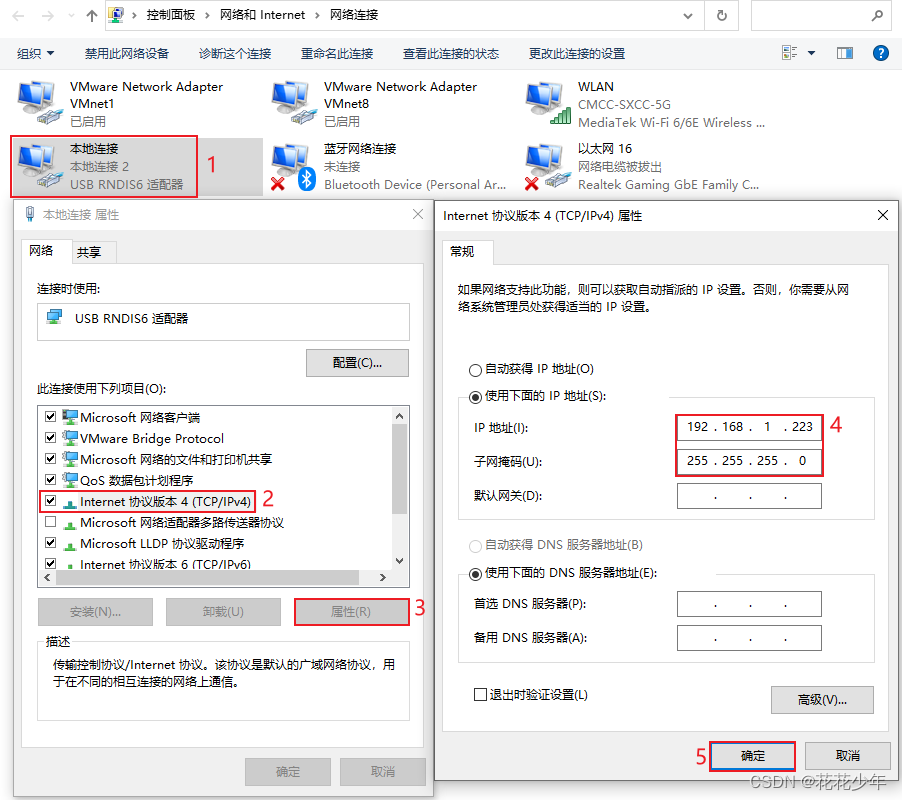

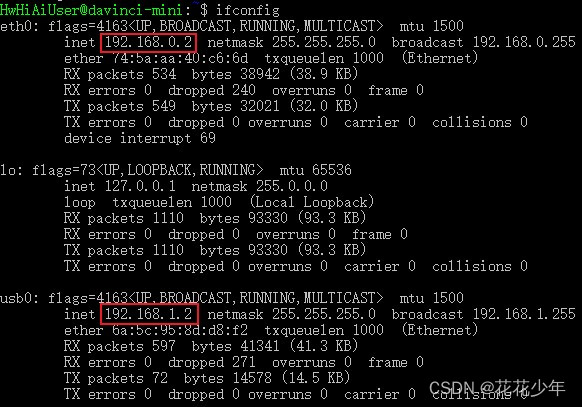

2.3 配置USB RNDIS6网络

USB网卡接口IP：192.168.1.2（默认）
USB RNDIS6适配器的IP：192.168.1.223
注意：这两个IP需要在同一网段上，才能进行通信。

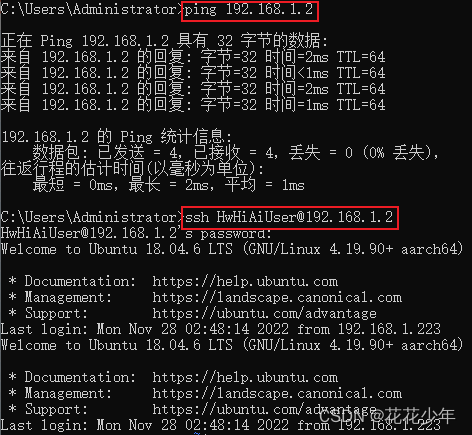

2.4 SSH连接

配置项	配置信息
ip	192.168.1.2
username	HwHiAiUser
password	Mind@123

（可选）升级驱动固件

版本配套说明

注意：Atlas 200 DK的驱动固件版本与CANN版本需要版本对齐，否则容易出现莫名其妙的未知错误。

三、PC通过以太网/RJ45网线共享外部网络

详细步骤，请参考：通过网络共享方式接入互联网

1. 准备工作

• 通过USB线（Type-C线），连接Atlas 200 DK与PC机，Type-C端连接Atlas 200 DK，USB端连接PC机；
• 通过RJ45网线，连接Atlas 200 DK与PC机的网口；
• 通过WiFi，PC机连接外部网络。

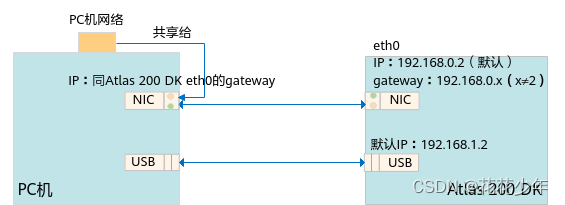

Atlas 200 DK与PC机分别通过USB连线与RJ45网线进行连接。其中，USB线连接，用于PC机与Atlas 200 DK进行通信，从而可以从PC机上SSH登录到Atlas 200 DK；RJ45网线连接，用于共享PC机网络，使得Atlas 200 DK可以访问互联网。需要注意：Atlas 200 DK eth0的网关地址需要与PC机中与Atlas 200 DK相连的NIC网卡的IP地址保持一致，将PC机的网络共享给Atlas 200 DK的NIC网卡，则Atlas 200 DK即可接入互联网。配置示例如下图所示：

2. 设置eth0网卡的网关

Atlas 200 DK中eth0网卡的网关与eth0 IP地址在同一网段即可，例如Atlas 200 DK的eth0的默认IP地址为 192.168.0.2，则此处可以配置eth0的网关为 192.168.0.101。

su - root
vi /etc/netplan/01-netcfg.yaml

# 重启网络服务
netplan apply

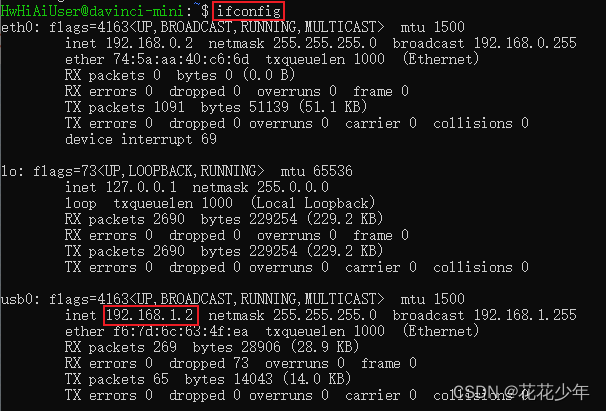

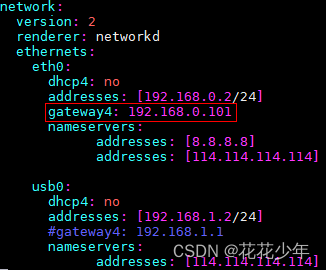

Atlas 200 DK eth0网关，如下图所示：

重要说明：Atlas 200 DK通过网络共享接入网络的方式，数据走eth0，然后通过网关访问网络，所以需要确保eth0的IP地址能够访问网关。

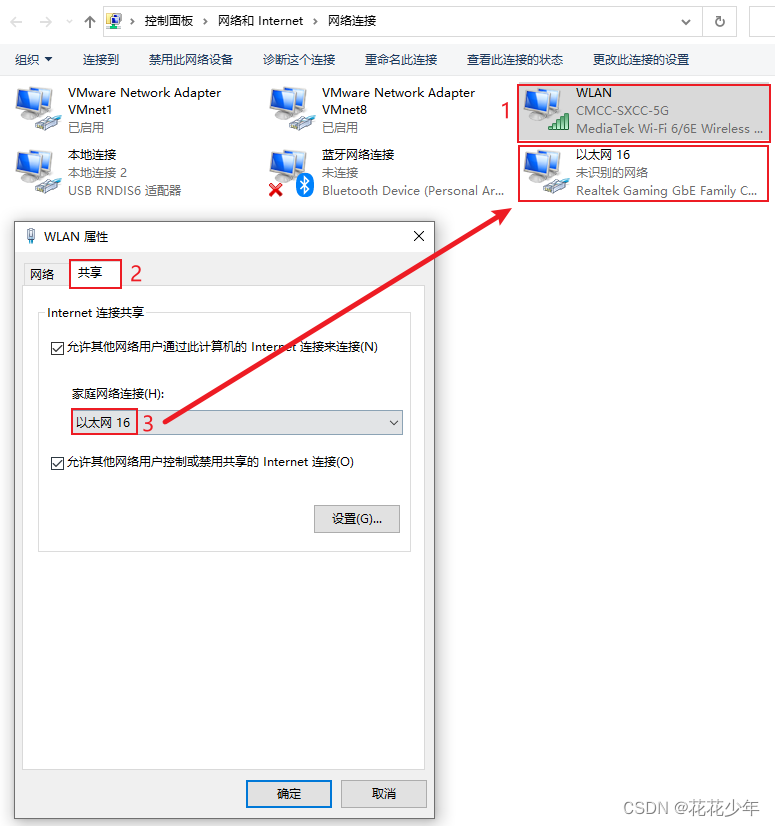

3. 设置网络共享

共享网络，也就是将WiFi的网络通过RJ45网线网线，共享给Atlas 200 DK。

解释说明

• WLAN 表示PC机的WiFi，连接外部网络（路由器）；
• 以太网 16，表示Atlas 200 DK与PC机通过RJ45网线连接；

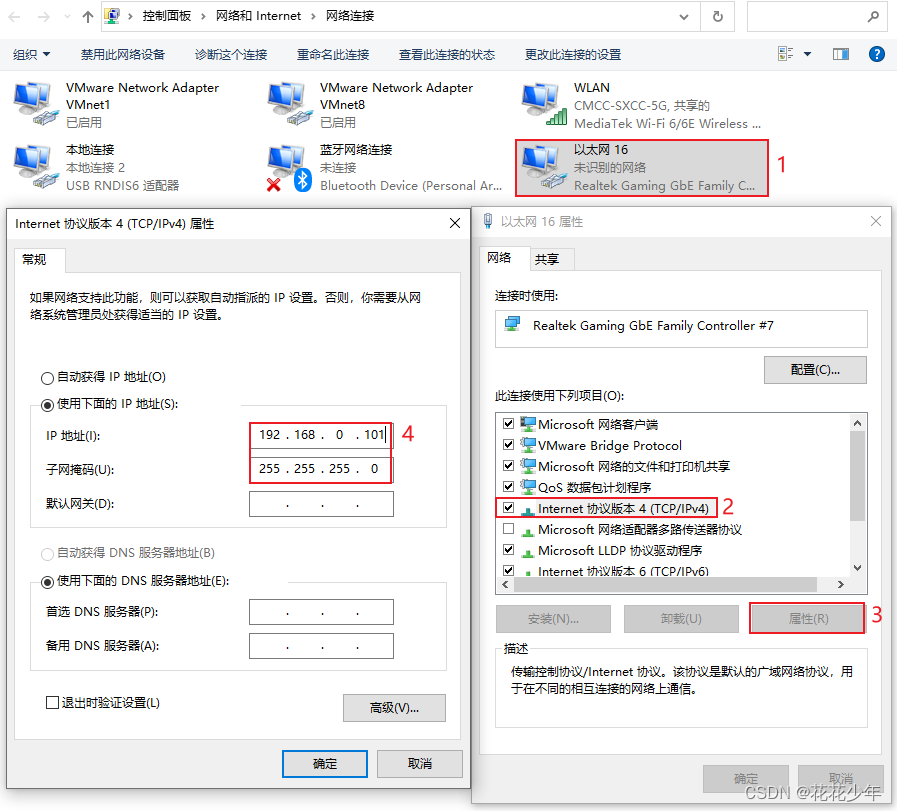

4. 设置以太网的静态IP

共享网络之后，以太网的ip将变为 192.168.137.1，需要将其改为静态ip。以太网的静态IP就是Atlas 200 DK eth0网关的IP地址。

配置项	配置信息
Atlas 200 DK eth0网关	192.168.0.101
PC机的以太网IP	192.168.0.101

5. SSH连接

配置项	配置信息
ip	192.168.1.2
username	HwHiAiUser
password	Mind@123

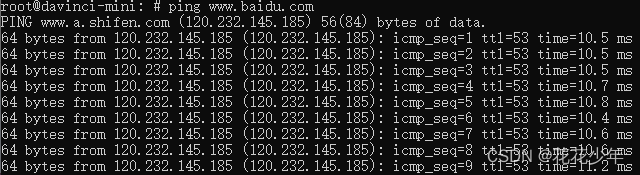

6. 联网成功

四、设备信息

1. cpu信息

HwHiAiUser@davinci-mini:~$ lscpu
Architecture:        aarch64
Byte Order:          Little Endian
CPU(s):              8
On-line CPU(s) list: 0-7
Thread(s) per core:  1
Core(s) per socket:  4
Socket(s):           2
Vendor ID:           ARM
Model:               0
Model name:          Cortex-A55
Stepping:            r1p0
BogoMIPS:            38.40
Flags:               fp asimd evtstrm aes pmull sha1 sha2 crc32 atomics fphp asimdhp cpuid asimdrdm lrcpc dcpop asimddp

2. 内存信息

HwHiAiUser@davinci-mini:~$ free -h
              total        used        free      shared  buff/cache   available
Mem:           7.6G        2.2G        5.0G        2.0M        375M        5.2G
Swap:            0B          0B          0B

3. micro SD卡信息

HwHiAiUser@davinci-mini:~$ df -h
Filesystem      Size  Used Avail Use% Mounted on
/dev/root        14G  9.3G  3.8G  71% /
devtmpfs        3.6G  4.0K  3.6G   1% /dev
tmpfs           3.8G     0  3.8G   0% /dev/shm
tmpfs           3.8G  2.0M  3.8G   1% /run
tmpfs           5.0M     0  5.0M   0% /run/lock
tmpfs           3.8G     0  3.8G   0% /sys/fs/cgroup
/dev/mmcblk1p2  976M  8.9M  916M   1% /var/log/npu/slog
/dev/mmcblk1p3  103G  5.8G   93G   6% /home
tmpfs           777M     0  777M   0% /run/user/1000

4. NPU信息

HwHiAiUser@davinci-mini:~$ npu-smi info
+--------------------------------------------------------------------------------------------+
| npu-smi 21.0.4                       Version: 21.0.4                                       |
+-------------------+-----------------+------------------------------------------------------+
| NPU     Name      | Health          | Power(W)     Temp(C)           Hugepages-Usage(page) |
| Chip    Device    | Bus-Id          | AICore(%)    Memory-Usage(MB)                        |
+===================+=================+======================================================+
| 0       310       | OK              | 12.8         50                0    / 970            |
| 0       0         | NA              | 0            692  / 7767                             |
+===================+=================+======================================================+

5. 系统信息

HwHiAiUser@davinci-mini:~$ lsb_release -a
No LSB modules are available.
Distributor ID: Ubuntu
Description:    Ubuntu 18.04.6 LTS
Release:        18.04
Codename:       bionic
HwHiAiUser@davinci-mini:~$ uname -a
Linux davinci-mini 4.19.90+ #1 SMP Sat Jan 29 00:19:13 CST 2022 aarch64 aarch64 aarch64 GNU/Linux

五、FAQ

Q：Atlas 200DK ssh: connect to host 192.168.1.2 port 22: Connection refused

# 错误原因
博主在PC机中运行了vpn程序，导致22端口被vpn程序占用

# 解决办法
重启PC机，重新SSH登录

Q：ssh无法连接

# 错误原因
绝大多数是Type-C线连接的问题

# 解决办法
重启PC机和Atlas 200 DK，多次插拔Type-C线，重新登录即可
