本文详细介绍了如何在RT-Thread操作系统中管理和驱动SDIO Wi-Fi模块AP6181，该模块基于BCM43362芯片。内容涵盖AP6181硬件接口、驱动层级、SDIO设备对象管理、SDIO总线驱动、SDIO卡设备与驱动的注册和匹配过程。同时，文章还讨论了SDIO硬件驱动的初始化、CubeMX配置、时钟配置和WL_REG_ON引脚的设置。最后，文章提及了RT-Thread的SDIO编译选项配置和WLAN框架的后续内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本章介绍SDIO Wi-Fi模块的驱动实现过程，对SDIO不熟悉的可以先参阅博客：SD/MMC + SDIO，对RT-Thread驱动分层与主从分离思想不熟悉的，可以先参阅博客：驱动分层与主从分离思想。

一、AP6181 Wi-Fi模块简介

1.1 AP6181 硬件接口

Pandora开发板为我们提供了一个板载Wi-Fi 芯片 — AP6181，我们不需要再外接扩展模块（比如 ESP8266）即可实现连接 Wi-Fi 并访问外部网络的功能。我们先看下Pandora开发板原理图中 Wi-Fi 模块 AP6181 的硬件接线原理图：

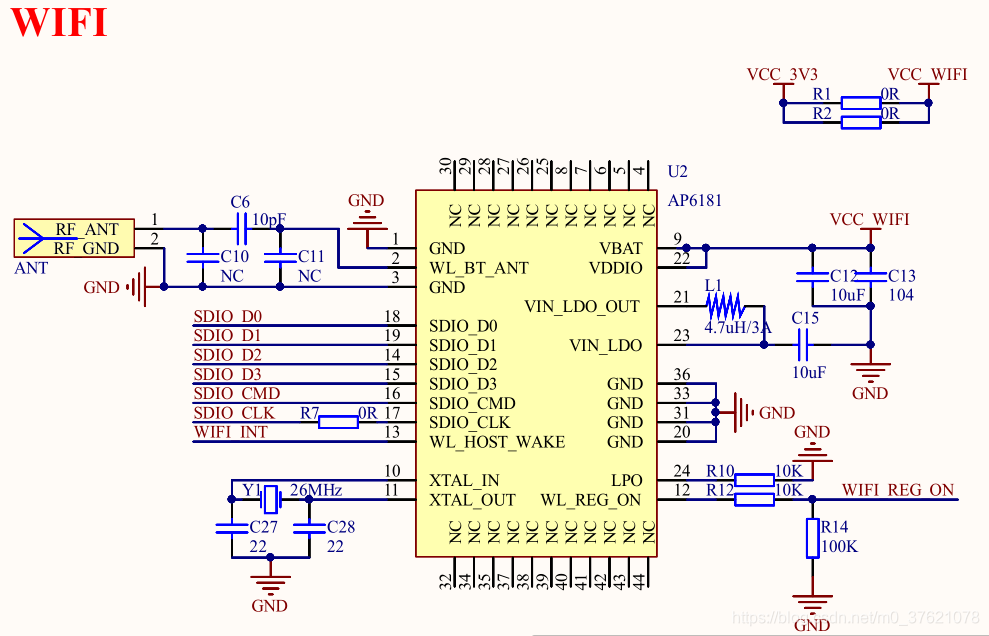

AP6181硬件接线原理图
正基公司的 AP6181 Wi-Fi 模组具有以下特点：

符合IEEE 802.11 b/g/n标准，可以实现单通道高达72.2Mbps 的传输速度（IEEE 802.11n 标准）；
支持标准接口SDIO v2.0（时钟频率高速模式可达50MHz，数据线位宽支持4位或1位模式）；
集成ARM Cortex-M3 （带有片上存储器）以运行 IEEE802.11 固件（用于Wi-Fi 数据帧的处理）；

AP6181 Wi-Fi 模组内部实际封装的是Broadcom 43362 芯片，接下来看看 BCM43362 芯片内部都有哪些模块（图片取自BCM43362_datasheet）：

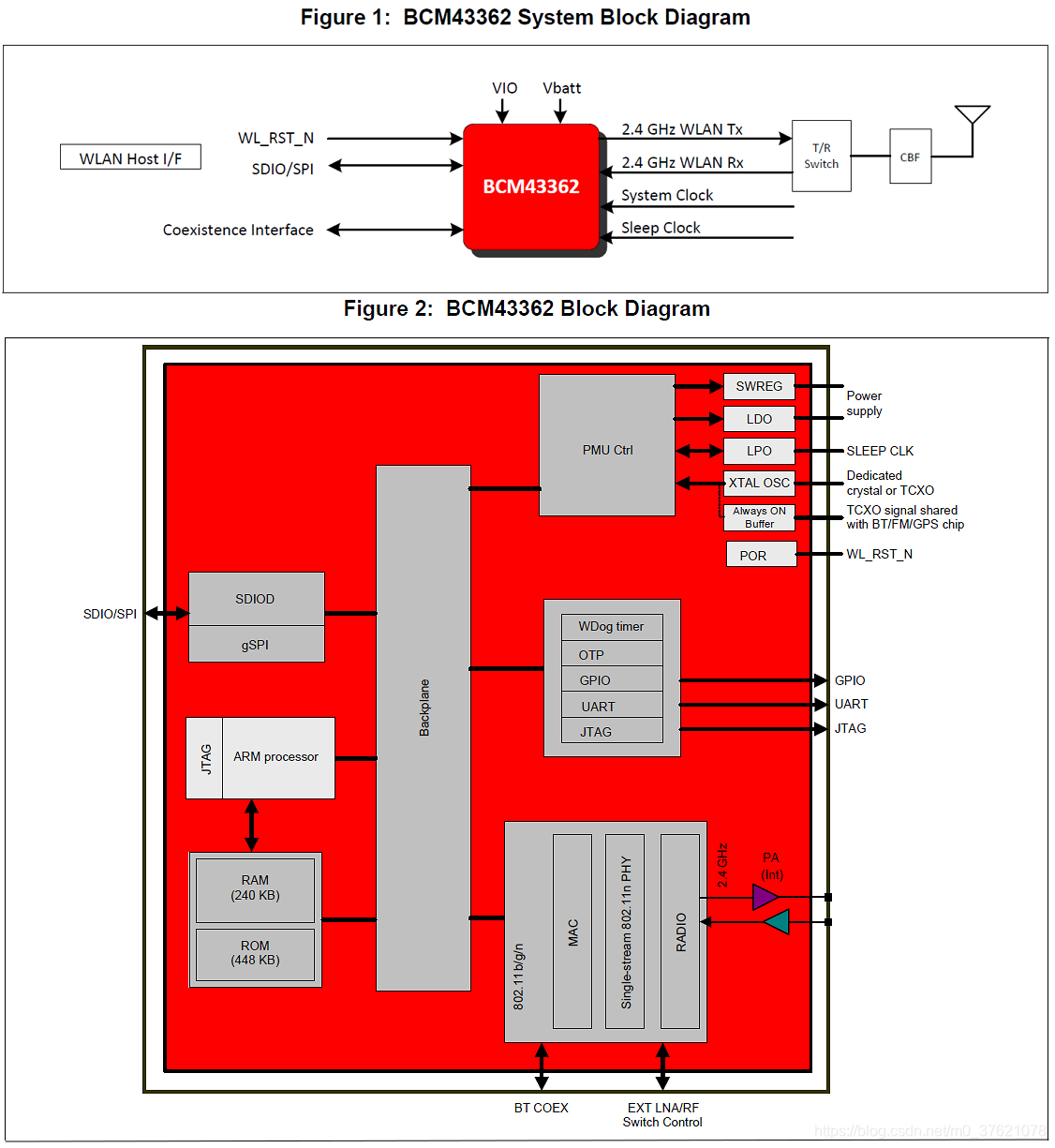

BCM43362系统框图
从上面 BCM43362 系统框图可以看出，内部是集成了ARM处理器及RAM/ROM存储空间的，用于运行 Wi-Fi 固件，管理 Wi-Fi MAC/PHY/RADIO层的无线链路信道资源，完成 Wi-Fi 数据帧与以太网数据帧之间的转换等功能。

AP6181 / BCM43362 模组外接引脚如下：

SDIO(Secure Digital Input Output)：包括DATA[0:3]、CMD、CLK 共6个引脚，支持SDIO V2.0总线标准；
WiFi INT / WL_HOST_WAKE：WLAN wake-up Host，当接收到数据帧后，产生中断信号，唤醒主机Host接收并处理该数据帧；
WL_REG_ON：Internal regulators power enable/disable，我觉得跟BCM43362芯片引脚 WL_RST_N / POR（WLAN Reset / Power-On Reset，该引脚持续拉低则BCM 43362进入Power-down状态，给该引脚一个低电平脉冲则BCM 43362进入Reset 状态）功能相似；
Coexistence interface：相近频率的无线设备（比如蓝牙）通过该接口与BCM43362连接，可以共享BCM43362的无线介质（MAC/PHY/RADIO层及其后的ANT等资源），我们暂时不需要蓝牙功能，该引脚可忽略；
WL_BT_ANT：向外与板载丝印天线相连，向内通过 T/R Switch 与WLAN Tx/Rx 相连，AP6181把BCM43362与T/R Switch封装到一起了；
System Clock / XTAL：外接晶振XTAL_IN / XTAL_OUT，为AP6181或BCM43362提供系统时钟；
Sleep Clock / LPO：睡眠时钟或者低功耗时钟输入，Pandora开发板并未使用该引脚；
VBAT / VDDIO / LDO：Power supply，为AP6181或BCM43362提供电源支持。

从AP6181 模块的接线图可以看出，我们需要重点关注的是SDIO、WiFi INT、WL_REG_ON这三组共8个引脚，其余的引脚Pandora 开发板上已经帮我们接好了。SDIO引脚的定义在博客：SD/MMC + SDIO中已经有过介绍，WiFi INT引脚需要绑定自定义的中断处理函数，WL_REG_ON引脚是内部稳压电源的使能引脚，在WLAN模块正常工作时需要将其拉高，对该引脚的拉高时间有什么要求吗？我们看下AP6181 / BCM43362 WLAN模块的启动时序图：

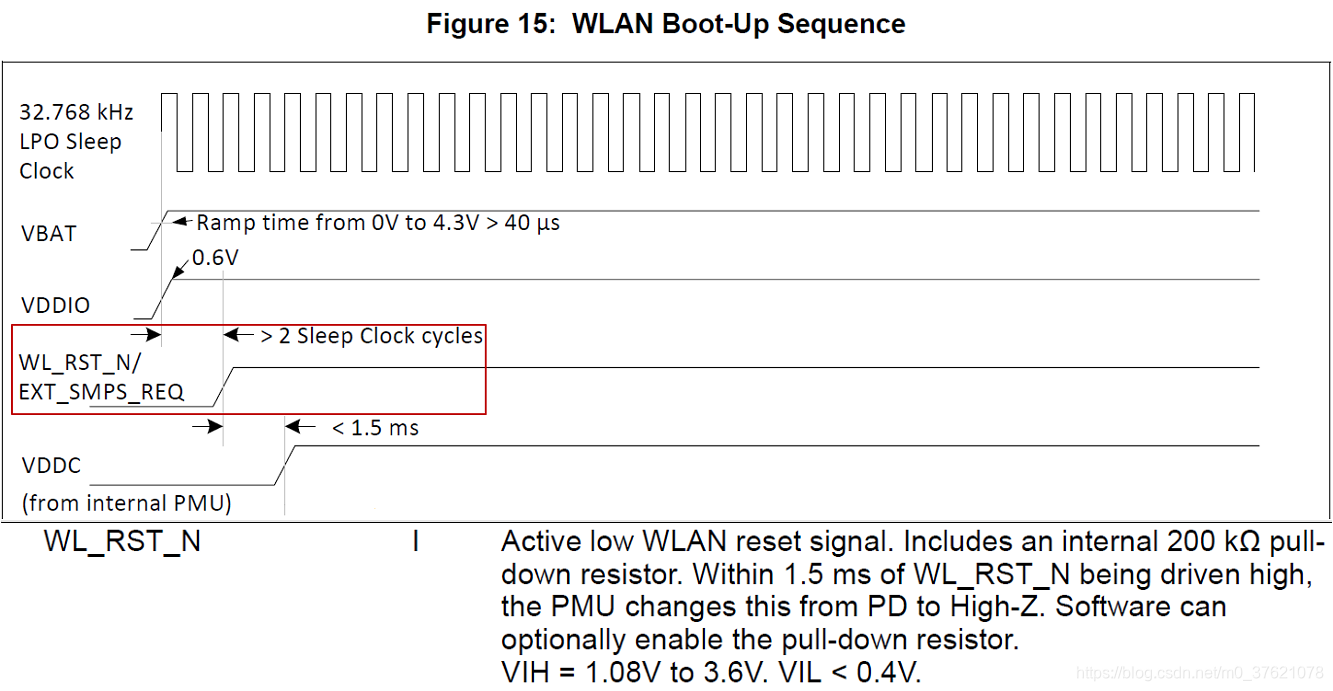

WLAN Boot-Up Sequence
从上图可以看出，WL_REG_ON引脚需要在 VBAT / VDDIO 上电2个睡眠时钟周期（32.768KHZ）后，1.5ms之内完成电平拉高，我们可以在 AP6181 驱动代码中设置WL_REG_ON引脚的拉高时机（比如0.1ms ~ 1ms）与动作。

1.2 AP6181 驱动层级

AP6181 模块不像 ESP8266 模块那样内部集成了 WLAN驱动与TCP/IP协议栈，甚至AP6181 为了节省成本，模块内可能就没有可供存放WLAN驱动代码的ROM区域。

AP6181 模块内部有ARM处理器和RAM 内存区域，在工作时也需要运行WLAN固件程序以处理WLAN数据帧，这就需要开发者在初始化该模块时，将主控端Flash中保存的WLAN固件代码传送到AP6181 模块内（RAM内存区域）。这样做虽然增加了点主控端的驱动代码和ROM占用空间，但也有三个明显的好处：

省去了大部分ROM空间，降低了模块的成本；
不需要在模块出厂时单独为其烧录固件代码，减少了生产环节；
固件代码便于维护和升级，只需要更新主控端Flash内的固件文件，模块初始化时自动会将新的固件代码传输到模块内。

由于Nand Flash成本比Nor Flash(可以在芯片内执行代码，而不需先拷贝到RAM内存中)更低，且在主控端Flash中更新固件代码更灵活方便，因此这种固件加载方式在设备驱动开发中很常见。

AP6181 模块是基于SDIO 总线协议进行通信的，因此模块与主控端最底层应该分别是SDIO Card controller与Host controller。SDIO Card内有一个CSA(Code Storage Area)可以用来存放WLAN固件代码（由AP6181 芯片供应商提供），SDIO Host controller上层则分别是SDIO Bus Driver和SDIO Card Driver。AP6181 模块提供的是Wi-Fi 网络访问服务，因此这里的SDIO Card Driver 也就是 WLAN Driver（由AP6181 芯片供应商提供公版驱动，开发者再根据需要调整或移植）。当 WLAN Driver 适配完成，接下来的Wi-Fi 管理与网络服务就可以交给操作系统了，Pandora 开发板上的 AP6181 模块WLAN驱动及TCP/IP协议栈的层级关系图如下：

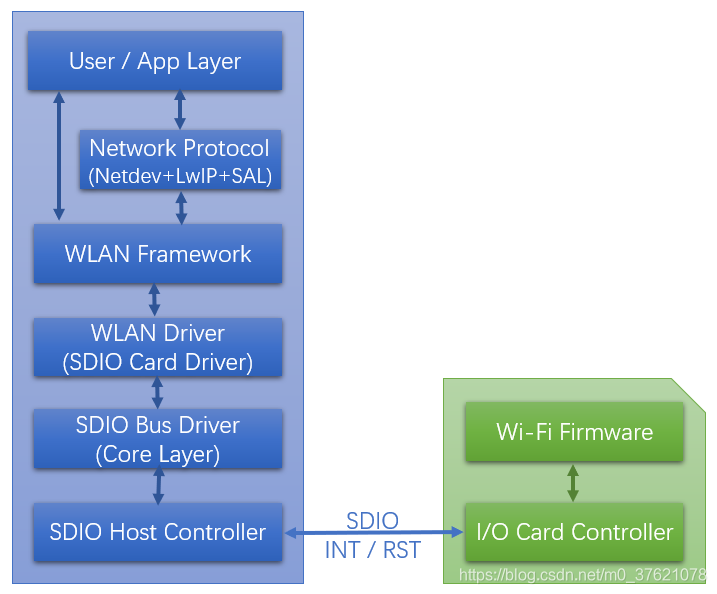

AP6181 驱动层级图
RT-Thread为方便我们管理Wi-Fi 设备，提供了一个WLAN管理框架，相当于WLAN 设备无关层，可以向上提供统一的访问接口。当我们更换 Wi-Fi 模块时，只需要修改相应的适配代码，不需要修改上层的应用程序。

二 SDIO设备对象管理

前篇博客：SD/MMC + SDIO已经简单介绍过SDIO协议的三个部分：SDIO Host controller、SDIO Bus protocol、SDIO Card。上面已经简单介绍过本文需要用到的 SDIO Card — AP6181 模块，这里重点介绍主机端的SDIO Host controller 与 SDIO Bus protocol，包括SDIO Card Driver — WLAN Driver。

前篇博客：驱动分层与主从分离思想介绍了RT-Thread I/O 设备驱动管理的分层思想和一主多从工作模式的主从分离思想，也提到了Linux的总线设备驱动模型。SDIO驱动也可以看出明显的分层结构（只列出了SDIO相关的驱动文件，省去了MMC/SD相关的驱动文件）：

// I/O 设备管理层
rt-thread-4.0.1\include\rtdef.h
rt-thread-4.0.1\src\device.c

// 设备驱动框架层
rt-thread-4.0.1\components\drivers\include\drivers\sdio.h
rt-thread-4.0.1\components\drivers\sdio\sdio.c
rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_card.h
rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_core.h
rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_cmd.h
rt-thread-4.0.1\components\drivers\sdio\mmcsd_core.c
rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_host.h

// 设备驱动层
libraries\HAL_Drivers\drv_sdio.h
libraries\HAL_Drivers\drv_sdio.c

SDIO的设备驱动框架层还可以细分为SDIO Card Layer、Core Layer、Host Layer，但这种分层没有清晰的展示出Host与Card的主从分离思想。上面并没有展示SDIO Card Driver — WLAN Driver 的相关文件，我也不知道应该将其放到设备驱动框架层还是设备驱动层。

如果按照主从分离思想看，SDIO协议可以分为主机Host 与卡设备Card，I/O Card可能支持的功能模块比较多（1个I/O Card最多可以包含7个功能模块），驱动种类与数量自然也比较多。如果我们把 I/O Card和 function device driver 看作一体，驱动代码的复用性就比较低。如果我们我们借鉴Linux的总线设备驱动模型（如下图所示），将 I/O Card和 function device driver 也分开，就可以根据需要灵活匹配 Driver 与 Function Device，不仅实现了Host — Card 的主从分离，也实现了 Function Device — Function Driver 的设备驱动分离，符合编写代码的高内聚、低耦合原则。

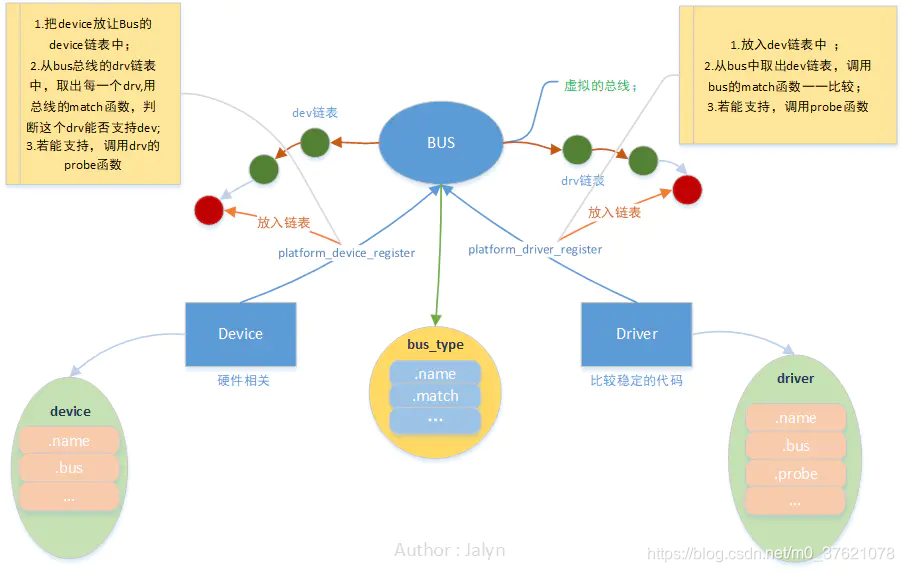

Linux总线设备驱动模型
一个总线Bus 分别管理一个设备链表device_list 和一个驱动链表 driver_list，当新注册一个I/O Card/Device 或 Function device Driver 时，探测已有的 driver_list 或 device_list 并尝试与自己匹配（调用Bus提供的match接口函数）。当Driver 与 Device 完成匹配后，就可以调用Driver提供的probe接口函数完成Device设备的初始化，后面就可以通过Driver提供的API 来访问Device设备，实现相应功能的扩展服务。

2.1 SDIO Bus Driver

2.1.1 Host 数据结构描述

SDIO Bus要给出Command、Response、Data三部分分别是如何描述、配置和传输的，而这三部分的传输是受主机Host 控制的，在介绍Command/Response与Data的描述结构前，先介绍下主机Host 是如何描述的：

// rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_host.h

struct rt_mmcsd_host {

	struct rt_mmcsd_card *card;
	const struct rt_mmcsd_host_ops *ops;
	rt_uint32_t  freq_min;
	rt_uint32_t  freq_max;
	struct rt_mmcsd_io_cfg io_cfg;
	rt_uint32_t  valid_ocr;	/* current valid OCR */
#define VDD_165_195		(1 << 7)	/* VDD voltage 1.65 - 1.95 */
#define VDD_20_21		(1 << 8)	/* VDD voltage 2.0 ~ 2.1 */
#define VDD_21_22		(1 << 9)	/* VDD voltage 2.1 ~ 2.2 */
#define VDD_22_23		(1 << 10)	/* VDD voltage 2.2 ~ 2.3 */
#define VDD_23_24		(1 << 11)	/* VDD voltage 2.3 ~ 2.4 */
#define VDD_24_25		(1 << 12)	/* VDD voltage 2.4 ~ 2.5 */
#define VDD_25_26		(1 << 13)	/* VDD voltage 2.5 ~ 2.6 */
#define VDD_26_27		(1 << 14)	/* VDD voltage 2.6 ~ 2.7 */
#define VDD_27_28		(1 << 15)	/* VDD voltage 2.7 ~ 2.8 */
#define VDD_28_29		(1 << 16)	/* VDD voltage 2.8 ~ 2.9 */
#define VDD_29_30		(1 << 17)	/* VDD voltage 2.9 ~ 3.0 */
#define VDD_30_31		(1 << 18)	/* VDD voltage 3.0 ~ 3.1 */
#define VDD_31_32		(1 << 19)	/* VDD voltage 3.1 ~ 3.2 */
#define VDD_32_33		(1 << 20)	/* VDD voltage 3.2 ~ 3.3 */
#define VDD_33_34		(1 << 21)	/* VDD voltage 3.3 ~ 3.4 */
#define VDD_34_35		(1 << 22)	/* VDD voltage 3.4 ~ 3.5 */
#define VDD_35_36		(1 << 23)	/* VDD voltage 3.5 ~ 3.6 */
	rt_uint32_t  flags; /* define device capabilities */
#define MMCSD_BUSWIDTH_4	(1 << 0)
#define MMCSD_BUSWIDTH_8	(1 << 1)
#define MMCSD_MUTBLKWRITE	(1 << 2)
#define MMCSD_HOST_IS_SPI	(1 << 3)
#define controller_is_spi(host)	(host->flags & MMCSD_HOST_IS_SPI)
#define MMCSD_SUP_SDIO_IRQ	(1 << 4)	/* support signal pending SDIO IRQs */
#define MMCSD_SUP_HIGHSPEED	(1 << 5)	/* support high speed */

	rt_uint32_t	max_seg_size;	/* maximum size of one dma segment */
	rt_uint32_t	max_dma_segs;	/* maximum number of dma segments in one request */
	rt_uint32_t	max_blk_size;   /* maximum block size */
	rt_uint32_t	max_blk_count;  /* maximum block count */

	rt_uint32_t   spi_use_crc;
	struct rt_mutex  bus_lock;
	struct rt_semaphore  sem_ack;

	rt_uint32_t       sdio_irq_num;
	struct rt_semaphore    *sdio_irq_sem;
	struct rt_thread     *sdio_irq_thread;

	void *private_data;
};

struct rt_mmcsd_io_cfg {

	rt_uint32_t	clock;			/* clock rate */
	rt_uint16_t	vdd;			/* vdd stores the bit number of the selected voltage range from below. */

	rt_uint8_t	bus_mode;		/* command output mode */
#define MMCSD_BUSMODE_OPENDRAIN	1
#define MMCSD_BUSMODE_PUSHPULL	2

	rt_uint8_t	chip_select;		/* SPI chip select */
#define MMCSD_CS_IGNORE		0
#define MMCSD_CS_HIGH		1
#define MMCSD_CS_LOW		2

	rt_uint8_t	power_mode;		/* power supply mode */
#define MMCSD_POWER_OFF		0
#define MMCSD_POWER_UP		1
#define MMCSD_POWER_ON		2

	rt_uint8_t	bus_width;		/* data bus width */
#define MMCSD_BUS_WIDTH_1		0
#define MMCSD_BUS_WIDTH_4		2
#define MMCSD_BUS_WIDTH_8		3
};

结构体rt_mmcsd_host 描述了SDIO主机Host 应具有的属性和方法（SDIO这个名字出现较晚，很多地方仍用旧名MMC、SDMMC或MMCSD等），包括要访问的卡设备指针 *card、Host驱动层应实现的操作函数集合指针 *ops、Input/Output配置结构io_cfg（包括时钟频率、电源模式、总线模式及位宽等）、主机Host支持的有效工作电压valid_ocr、传输数据的DMA/Block配置、同步命令/响应的mutex/semaphore对象等。

最后几个成员变量是用于管理卡设备的中断处理过程的，sdio_irq_num为绑定到Host 的中断处理函数的数量，sdio_irq_sem 则用于通知线程 sdio_irq_thread 有中断被触发，sdio_irq_thread 是执行注册到Host 的中断处理函数的线程，当获得信号量sdio_irq_thread 后开始执行用户绑定的中断处理函数。

卡设备描述rt_mmcsd_card我们在下文介绍，这里先看主机Host 需要下驱动层实现并向其注册的操作函数有哪些：

// rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_host.h

struct rt_mmcsd_host_ops {

	void (*request)(struct rt_mmcsd_host *host, struct rt_mmcsd_req *req);
	void (*set_iocfg)(struct rt_mmcsd_host *host, struct rt_mmcsd_io_cfg *io_cfg);
	rt_int32_t (*get_card_status)(struct rt_mmcsd_host *host);
	void (*enable_sdio_irq)(struct rt_mmcsd_host *host, rt_int32_t en);
};

操作函数集合rt_mmcsd_host_ops中包含的接口函数功能介绍如下：

request 方法：用于Host 向 Card 发送Command / Data Request；
set_iocfg 方法：用于配置Input/Output 结构io_cfg，包括时钟频率、电源模式、总线模式及位宽等；
get_card_status 方法：获取卡设备的状态信息，尝试探测卡设备；
enable_sdio_irq 方法：使能/禁用 SDIO 的中断请求功能。

2.1.2 rt_mmcsd_req 数据结构描述

接口函数request 用于Host 向 Card 发送Command / Data Request，参数rt_mmcsd_req 是如何描述的呢？

// rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_core.h

struct rt_mmcsd_req {

	struct rt_mmcsd_data  *data;
	struct rt_mmcsd_cmd   *cmd;
	struct rt_mmcsd_cmd   *stop;
};

struct rt_mmcsd_data {

	rt_uint32_t  blksize;
	rt_uint32_t  blks;
	rt_uint32_t  *buf;
	rt_int32_t  err;
	rt_uint32_t  flags;
#define DATA_DIR_WRITE	(1 << 0)
#define DATA_DIR_READ	(1 << 1)
#define DATA_STREAM	(1 << 2)

	unsigned int		bytes_xfered;

	struct rt_mmcsd_cmd	*stop;		/* stop command */
	struct rt_mmcsd_req	*mrq;		/* associated request */

	rt_uint32_t  timeout_ns;
	rt_uint32_t  timeout_clks;
};

struct rt_mmcsd_cmd {

	rt_uint32_t  cmd_code;
	rt_uint32_t  arg;
	rt_uint32_t  resp[4];
	rt_uint32_t  flags;
/*rsponse types
 *bits:0~3
 */
#define RESP_MASK	(0xF)
#define RESP_NONE	(0)
#define RESP_R1		(1 << 0)
#define RESP_R1B	(2 << 0)
#define RESP_R2		(3 << 0)
#define RESP_R3		(4 << 0)
#define RESP_R4		(5 << 0)
#define RESP_R6		(6 << 0)
#define RESP_R7		(7 << 0)
#define RESP_R5		(8 << 0)	/*SDIO command response type*/
/*command types
 *bits:4~5
 */
#define CMD_MASK	(3 << 4)		/* command type */
#define CMD_AC		(0 << 4)
#define CMD_ADTC	(1 << 4)
#define CMD_BC		(2 << 4)
#define CMD_BCR		(3 << 4)

#define resp_type(cmd)	((cmd)->flags & RESP_MASK)

/*spi rsponse types
 *bits:6~8
 */
#define RESP_SPI_MASK	(0x7 << 6)
#define RESP_SPI_R1	(1 << 6)
#define RESP_SPI_R1B	(2 << 6)
#define RESP_SPI_R2	(3 << 6)
#define RESP_SPI_R3	(4 << 6)
#define RESP_SPI_R4	(5 << 6)
#define RESP_SPI_R5	(6 << 6)
#define RESP_SPI_R7	(7 << 6)

#define spi_resp_type(cmd)	((cmd)->flags & RESP_SPI_MASK)
/*
 * These are the command types.
 */
#define cmd_type(cmd)	((cmd)->flags & CMD_MASK)

	rt_int32_t  retries;	/* max number of retries */
	rt_int32_t  err;

	struct rt_mmcsd_data *data;
	struct rt_mmcsd_req	*mrq;		/* associated request */
};

结构体rt_mmcsd_req包含了数据指针 *data、命令指针 *cmd、停止命令指针 *stop三部分，SDIO总线上传输的主要就是Data、Command/Response两部分，附加一个停止命令方便判断数据流或多个数据块的传输结束。

结构体rt_mmcsd_data包括了数据块大小与数量、缓冲区首地址与字节数、读写标志（包括数据流还是数据块的标志）、停止传输命令、与该数据对象相关的请求、超时等信息。

结构体rt_mmcsd_cmd包括了命令编码（比如CMD5）、命令参数、响应数据、命令类型与响应类型标志（命令/响应在博客：SD/MMC + SDIO中有详细介绍）、允许该命令尝试发送的最大次数、与该命令对象相关的数据、与该命令对象相关的请求等信息。

2.1.3 SDIO Bus 接口函数及初始化过程

SDIO Bus有了上面主机Host 和请求 Request 的数据结构描述，再加上 Host 驱动层提供的方法集合 rt_mmcsd_host_ops （下文介绍Host 驱动层时，会介绍其如何实现并注册给 Host 的），就可以对外提供一些访问接口，方便开发者配置管理这些结构体，并通过 SDIO Bus 访问 Card device。SDIO Core Layer为我们提供的访问接口如下：

// rt-thread-4.0.1\components\drivers\include\drivers\mmcsd_core.h

int mmcsd_wait_cd_changed(rt_int32_t timeout);
void mmcsd_host_lock(struct rt_mmcsd_host *host);
void mmcsd_host_unlock(struct rt_mmcsd_host *host);
void mmcsd_req_complete(struct rt_mmcsd_host *host);
void mmcsd_send_request(struct rt_mmcsd_host *host, struct rt_mmcsd_req *req);
rt_int32_t mmcsd_send_cmd(struct rt_mmcsd_host *host, struct rt_mmcsd_cmd *cmd, int retries);
rt_int32_t mmcsd_go_idle(struct rt_mmcsd_host *host);
rt_int32_t mmcsd_spi_read_ocr(struct rt_mmcsd_host *host, rt_int32_t high_capacity, rt_uint32_t *ocr);
rt_int32_t mmcsd_all_get_cid(struct rt_mmcsd_host *host, rt_uint32_t *cid);
rt_int32_t mmcsd_get_cid(struct rt_mmcsd_host *host, rt_uint32_t *cid);
rt_int32_t mmcsd_get_csd(struct rt_mmcsd_card *card, rt_uint32_t *csd);
rt_int32_t mmcsd_select_card(struct rt_mmcsd_card *card);
