直流发电机空载特性，外特性，调整特性的概念+曲线分析+实际指导意义

1 空载特性

1.1 概念：

        直流发电机空载特性是指在电枢电流Ia=0（发电机空载）时，其端电压U0与励磁电流If之间的关系。它反映了电机磁路的磁化特性，一般用函数U0=f（If）来表示。

1.2 特性曲线分析：

        当励磁电流If较小时，磁路处于不饱和状态。此时，主磁通φ与励磁电流If近似成正比。根据U0=E=Ceφn（其中Ce是电动势常数，n是转速），由于转速n固定，所以U0与If也近似成正比，空载特性曲线呈直线上升。

        随着If的增加，磁路逐渐饱和。此时，即使If继续增加，主磁通的增加量也会逐渐减小。因此，U0（Ea）的增长速度也会变慢，空载特性曲线开始弯曲并趋于平缓。

1.3 实际意义：

        在电机设计阶段，空载特性有助于确定电机的基本参数，如磁极尺寸、励磁绕组匝数等。例如，根据空载特性曲线和所需的额定电压，可以合理设计磁极的磁通密度，避免磁路过饱和或不饱和度过高。

        在电机运行过程中，空载特性可用于故障诊断。如果发电机的空载特性曲线与正常曲线相比发生明显变化，如曲线斜率改变、饱和点提前或滞后等，可能表示电机存在故障，如磁路短路或励磁绕组匝数变化等。

2 外特性

2.1 概念：

        直流发电机的外特性是指在发电机转速n和励磁电流If保持不变的情况下，其端电压U与负载电流I之间的关系，用函数表示U=f（I）。

2.2 特性曲线分析：

        当发电机带上负载后，负载电流I（近似等于电枢电流Ia）会产生电枢反应。电枢反应具有去磁作用，会使主磁通φ减小。同时，电枢电阻Ra上会产生压降Ia*Ra。

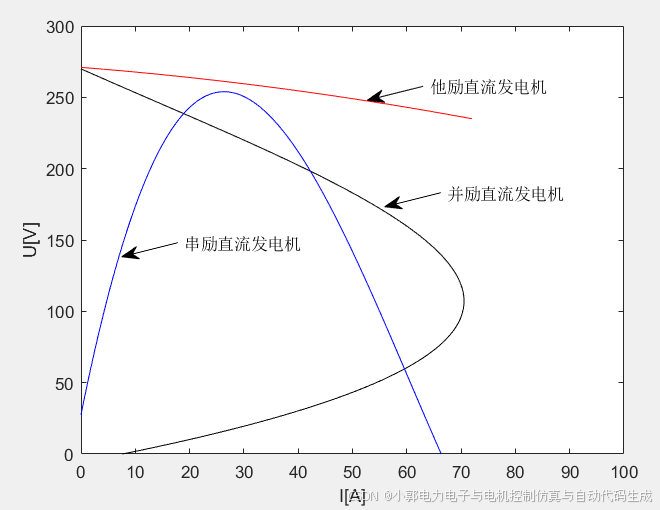

        由于上述两个因素的共同作用，随着负载电流I的增加，发电机的端电压会逐渐下降。开始时，端电压下降较缓慢，随着负载电流的继续增加，端电压下降速度会加快，外特性曲线是一条向下倾斜的曲线。

2.3 实际意义：

      外特性曲线直观地反映了发电机在负载变化时端电压的变化情况。在实际应用中，对于对电压稳定性要求较高的负载，如电子设备、精密仪器等，需要根据发电机的外特性采取相应的稳压措施，如采用自动电压调节器或调整励磁电流等。

      外特性还可以用于评估发电机的负载能力。通过外特性曲线，可以确定在保证一定端电压的前提下，发电机所能提供的最大负载电流。

3 调整特性

3.1 概念：

直流发电机的调整特性是指在保持发电机端电压U不变的情况下，励磁电流If与负载电流I之间的关系，用函数表示If=（I）。

3.2 特性曲线分析：

当负载电流I增加时，由于电枢反应的去磁作用和电枢电阻压降IaRa的影响，发电机的端电压U会下降。为了保持端电压不变，需要增加励磁电流If来补偿电枢反应和电枢压降的影响。

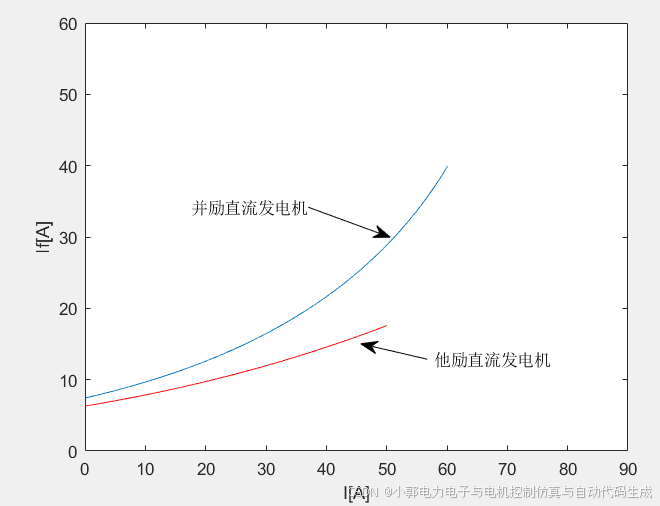

因此，调整特性曲线是一条随着负载电流I的增加而励磁电流If也增加的曲线。

3.3 实际意义：

      调整特性是设计和实现发电机自动电压调节系统（AVR）的重要依据。在实际发电系统中，根据调整特性曲线，可以通过自动或手动调节励磁电流，使发电机在负载变化时能够保持端电压稳定。

      对于需要稳定直流电源的设备和系统，如通信基站、数据中心等，了解发电机的调整特性有助于优化电源系统的设计和运行，确保设备的正常运行。
