STAR-CCM+简介-2.几何

STAR-CCM+ 可以从领先的 CAD 和 PLM 系统中导入几何，并可以在这些系统中集成。

STAR-CCM+ 还提供内置功能，可以直接修改并创建 CAD 几何。

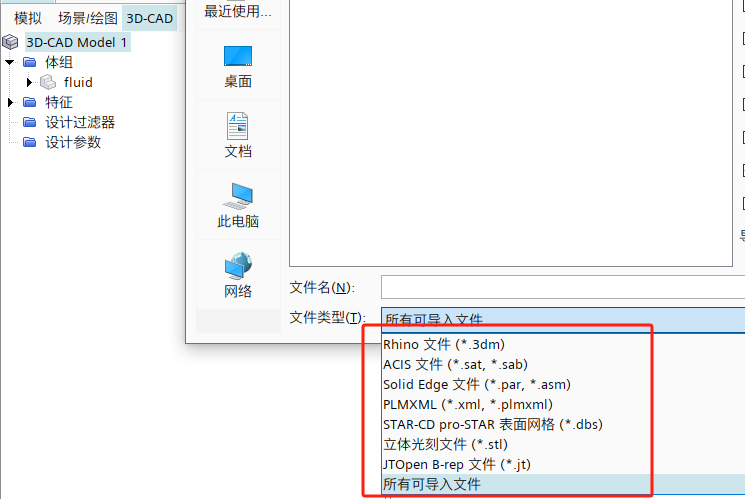

1.导入几何-多种格式

• 原生格式：CATIA V4 和 V5、Siemens NX、SolidWorks、Autodesk Inventor、PTC Creo、Rhino 3D 和 Solid Edge
• 中性格式：IGES、STEP、Parasolid、IDF 和 JTOpen
• 三角格式：STL、CATIA 图形 .cgr、pro-STAR .dbs/.inp、Nastran 和 Patran shells .nas 和 .pat、
• Medina .bif、FELISA .fro、VDA-FS
• PLM 格式：3DXML、PLMXML
• 自动错误检查和修复

2.CAD客户端

CAD 客户端可作为STAR-CCM+ 插件使用，这些插件嵌入先进的 CAD 系统。CAD 客户端提供双向和关联几何数据传输。支持的 CAD 软件有：CATIA V5、Siemens NX、PTC Creo 和 Autodesk Inventor。

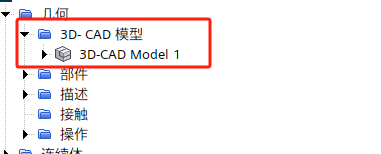

3.自建几何-3D-CAD

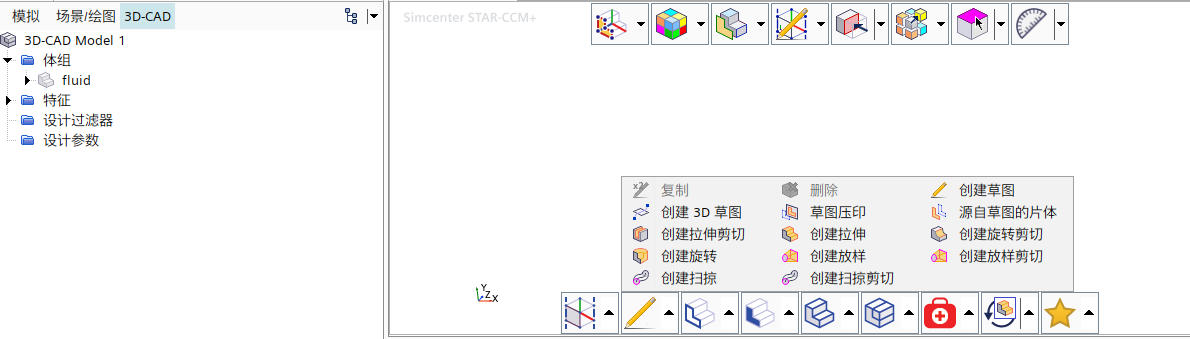

3D-CAD 是基于参数特征的建模器，该建模器以 Parasolid 内核为基础。3D-CAD 可在 Linux 和Windows 系统上运行，并完全集成至 Simcenter STAR-CCM+ 客户端-服务器架构。各种 CAD 功能套件包括：

• 创建基于参数特征实体和片体的所有相关操作
• 绘制草图、拉伸、旋转、放样、扫掠和压印
• 体操作：形成图案、转换、布尔操作和压印
• 多表面自由表面建模：带有边约束的 U-V 网格变形
• 导入并编辑 2D 和 3D 曲线
• 针对导入几何的去特征和缝合工具
• 用于旋转设备几何的自动叶片切片工具（使用叶片面或叶片草图）
• 自动移除与模拟无关的小体或表面
• 流体域抽取
• 默认情况下将导入 CAD 软件包中分配的颜色，可以在 3D-CAD 建模器中分配或编辑颜色
• 用于检查复杂体的内部或查看装配体之间如何相互作用的互动截面和分解图
• 用于简化几何的 CAD 修补特征
• 测量工具
• 元数据支持（可以包括仿真参数、网格信息、边界条件、物理模型的描述等）
