第一章、傅里叶变换：在混沌中寻找秩序的哲学工具

傅里叶变换的诞生，源于人类对复杂世界的简化渴望。它像一把数学棱镜，将看似混乱的波动分解为纯净的“光”——频率、振幅和相位。这种能力不仅重塑了科学研究的范式，更揭示了“复杂源于简单”的宇宙本质。以下是其核心思想与价值的解析：

1. 问题的起源：从“无序”到“有序”的困境

在时域视角下，世界是动态的、混沌的：股票曲线起伏不定，声波混杂无序，图像像素杂乱无章

。我们试图用时间轴上的数据点描述一切，却难以捕捉隐藏的规律。例如：

音乐信号：一段交响乐在时域中只是一条杂乱波形，但人耳却能分辨出小提琴、鼓点和人声——本质是对不同频率的感知
图像噪点：一张模糊的照片在时域中难以修复，但在频域中只需过滤高频噪声即可清晰化。

傅里叶变换的核心命题是：**能否将复杂的信号拆解为简单成分的组合？** 正如乐高积木能拼出任何结构，傅里叶发现，所有波动都可视为正弦波的叠加。

2. 哲学基石：频域视角的重构

（1）分解的智慧：复杂源于简单

傅里叶变换的数学本质是正交分解——将信号投影到一组无限维的正交基（正弦函数）上。这类似于用字母拼写单词，或用原子解释物质。例如：

方波：看似直角转折的波形，实则是无限多个正弦波的叠加，频率越高的波贡献越小的细节
声纹识别：人声的独特“指纹”并非时域波形，而是频域中各频率分量的权重分布。

（2）频域的永恒性

时域中的变化在频域中凝固为静态的频谱。例如钢琴曲的琴键振动随时间消逝，但其音符（频率）却永恒存在于乐谱中。这种视角转换揭示：动态是表象，频率是本质。

（3）正交性与信息的独立性

不同频率的正弦波相互正交，意味着每个频率分量独立承载信息。

第二章：频域——聆听世界的“音调”

如果把时域比作一曲奔流的江河，频域便是这条河的水质分析报告——它不关心水流何时经过某处，只追问水中藏着哪些成分、各占多少。傅里叶变换的价值，正在于教会我们如何将“河流”分解为“分子”，从而理解混沌背后的秩序。本章将通过日常隐喻与科学案例，揭示频域视角的必然性与美感。

2.1. 时域的局限：当“时间轴”无法回答的问题

(1) 信号的“混合性”困境*

试想你在嘈杂的咖啡馆录音：键盘敲击声、咖啡机轰鸣、邻座谈话交织在一起。时域波形只是一条混乱的曲线（图1），无法直接回答：

有多少种声音？
每种声音的音调（频率）是什么？
如何单独降低咖啡机的噪音？*

时域的答案：提供每个时刻的振幅，但无法分离不同成分。
频域的答案：将信号拆解为不同频率的正弦波，像化学家分离混合物中的元素。

(2) 频率的“永恒性”价值

音乐识别：人耳听《欢乐颂》时，记住的是旋律（频率序列），而非每秒的声波振幅。
故障诊断：发动机振动时，特定频率的异常峰值为故障线索，时域波形却难以察觉。

核心矛盾：时域记录“发生了什么”，频域揭示“由什么构成”。

2.2. 频域的概念：世界的“乐谱”视角

(1) 频率的定义——振动的DNA

频率（Frequency）是单位时间内周期性事件重复的次数，单位为赫兹（Hz）。例如：

心跳：1 Hz ≈ 60次/分钟，频域中对应一个尖峰（图2）。
钢琴中央C：261.63 Hz，代表每秒振动次数，与琴弦长度/张力相关。

哲学延伸：频率是物质的“振动指纹”。从DNA双螺旋到银河系旋转，宇宙本质是不同频率振动的叠加。

(2) 频域的三要素：频率、振幅、相位*

频率：成分的“身份”（如小提琴A4音的440 Hz）。
振幅：成分的“音量”（如鼓声比吉他声响亮）。
相位：成分的“时间对齐”（如合唱团的同步性）。

三者关系：频域通过这三个维度，完整描述信号成分，就像乐谱标注音高、力度和节拍。

2.3. 为何需要频域？——四个关键理由

(1) 解构复杂信号*

案例：合成音乐

时域视角：电子琴合成和弦时，波形可能复杂如随机噪声（图3a）。
频域视角：傅里叶变换将其分解为C（261.63 Hz）、E（329.63 Hz）、G（392 Hz）三个主峰（图3b），对应和弦的组成音。

启示：复杂信号是简单频率的“交响乐团”，频域是指挥家的总谱。

(2) 提取隐藏特征*

案例：心电图（ECG）诊断

时域波形：医生观察心跳的时域波形，但早期病变可能仅表现为特定频率的微小扰动。
频域分析：通过傅里叶变换检测心率变异性（HRV）的频段分布，预警自主神经功能异常。

启示：频域是信号的“显微镜”，放大时域不可见的细节。

(3) 高效处理信号*

案例：WiFi通信

时域难题：电磁波在空气中混合，接收端无法直接解码重叠信号。
频域策略：将数据调制到不同频段（如2.4 GHz和5 GHz），接收端用傅里叶变换分离频道，实现多设备并行通信。

启示：频域是信息的“分拣中心”，赋予信号空间维度的秩序。

(4) 揭示物理本质*

案例：量子力学

波粒二象性：电子的位置（时域）与动量（频域）无法同时精确测量，两者的傅里叶变换关系成为海森堡不确定性原理的数学表达。
深层关联：能量与频率通过 E=hν 直接挂钩，频域是量子世界的“能量密码本”。

启示：频域视角是连接宏观现象与微观规律的桥梁。

2.4. 如何理解频域？——从咖啡到宇宙的隐喻

(1) 咖啡杯中的频域*

搅拌咖啡时，表面会形成同心圆波纹：

时域描述：某点液面高度随时间起伏。
频域描述：波纹由不同频率的驻波叠加而成，低频波主导大范围流动，高频波刻画微小涡旋。

哲理：频域让我们看到“搅拌动作”如何转化为不同尺度的运动。

(2) 光的棱镜实验*

白光通过棱镜分解为彩虹光谱（图4）：

时域：白光是一束强度变化的电磁波。
频域：不同颜色对应不同频率，棱镜是光波的“傅里叶变换器”。

延伸：傅里叶变换是数学棱镜，将信号“分光”为频率成分。

(3) 宇宙的“背景辐射”*

宇宙微波背景辐射（CMB）的频域分析揭示：

时域：均匀的噪声般信号。
频域：特定频率的微小涨落，对应宇宙大爆炸后的密度波动，孕育了星系结构。

宏大叙事：频域是解读宇宙起源的罗塞塔石碑。

频域不是数学家的游戏，而是人类认知的范式革命。它教会我们：理解复杂性，需回归简单性；驾驭动态性，需锚定永恒性。傅里叶变换的价值，“若所有数学知识都将消失，唯留一句，我选‘万物由正弦波构成’。”

第三章：傅里叶变换的数学骨架——从振动叠加到积分变换

傅里叶变换的数学本质，是将信号分解为无穷多个正弦波的加权和。这种分解不仅是一种技术，更是一种对“复杂性本质”的数学翻译。本章从傅里叶级数出发，逐步揭示其核心公式的物理意义与数学推导，最终扩展到傅里叶变换的普适性框架。

1. 从傅里叶级数到傅里叶变换：思想的演进

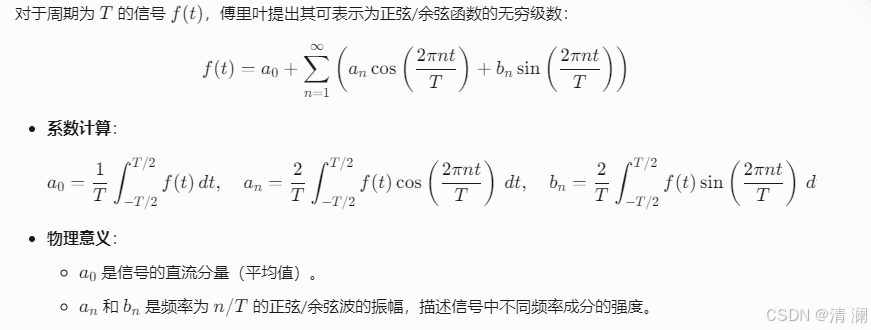

(1) 傅里叶级数：周期信号的分解

这个公式直接的理解就是一个复杂的周期信号，可以分解为简单信号的加权求和，理解到这里，你就理解了傅里叶级数的精髓，可以把这个公式和之前两章我举的例子进行反复对比反复思考。

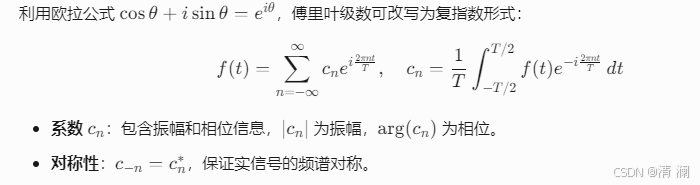

(2) 复指数形式：更简洁的表达

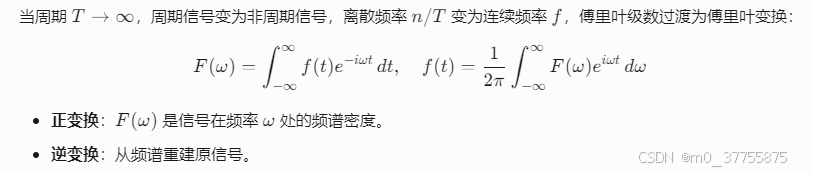

**(3) 从周期到非周期：傅里叶变换的诞生**

2. 傅里叶变换的数学推导

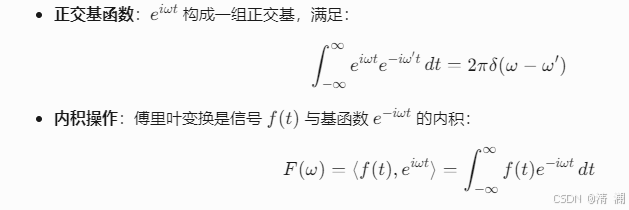

(1) 正交基与内积：投影的本质

傅里叶变换可视为信号在无穷维复指数函数空间上的投影

(2) 从离散和到连续积分

傅里叶级数：离散频率求和 → 周期信号的分解。
傅里叶变换：连续频率积分 → 非周期信号的分解。
直观类比：
- 离散和：用乐高积木拼出固定大小的模型（有限频率）。
- 连续积分：用沙粒塑造任意形状的雕塑（无限频率）。

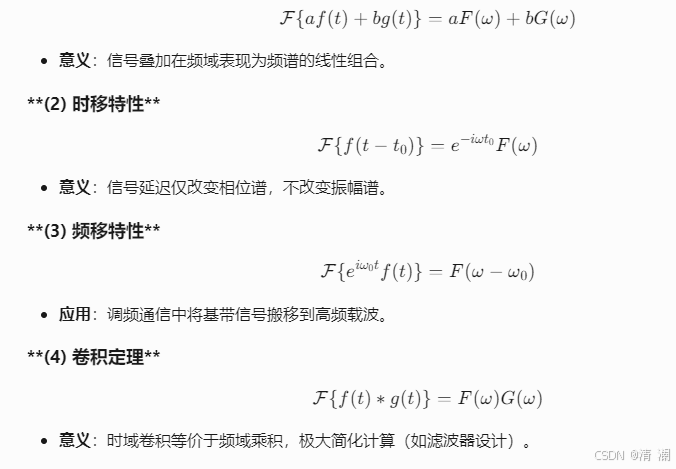

3. 关键数学性质与物理意义

(1) 线性性

4. 从公式到应用：信号滤波的数学实现

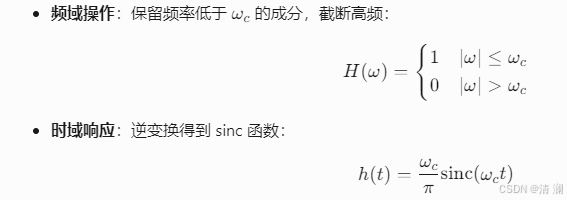

(1) 理想低通滤波

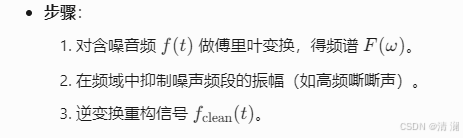

(2) 实际应用：音频去噪

5. 数学的边界：傅里叶变换的局限性

(1) 吉布斯现象

对不连续信号（如方波）进行有限项傅里叶级数逼近时，会出现振荡过冲，揭示了频域分解对突变信号的局部失效。

(2) 时频不可兼得

傅里叶变换的全局积分特性导致其无法定位频率随时间的变化（如音乐中音符的起止），需引入短时傅里叶变换（STFT）或小波变换。

第四章：傅里叶变换的代码实践——从公式到图形化验证

本章将通过Python代码和可视化，将第三章的数学公式具象化。我们将从简单信号入手，逐步展示傅里叶变换的频谱分析、性质验证及实际应用，让数学理论与编程实现无缝衔接。

1. 生成信号与傅里叶变换

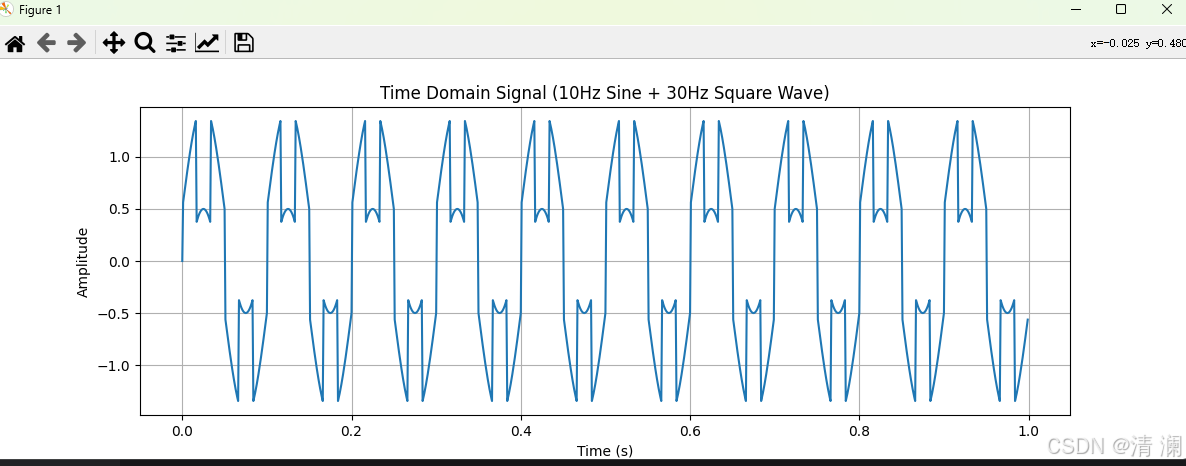

(1) 生成合成信号（正弦波与方波）

import numpy as np
import matplotlib.pyplot as plt
from scipy.fft import fft, fftfreq, fftshift

# 参数设置
fs = 1000            # 采样频率 (Hz)
T = 1.0              # 信号时长 (秒)
N = int(fs * T)      # 采样点数
t = np.linspace(0, T, N, endpoint=False)  # 时间轴

# 生成信号：正弦波 + 方波
f1 = 10              # 正弦波频率 (Hz)
f2 = 30              # 方波频率 (Hz)
signal_sin = 1.0 * np.sin(2 * np.pi * f1 * t)
signal_square = 0.5 * np.sign(np.sin(2 * np.pi * f2 * t))
signal = signal_sin + signal_square

# 时域绘图
plt.figure(figsize=(12, 4))
plt.plot(t, signal)
plt.title("Time Domain Signal (10Hz Sine + 30Hz Square Wave)")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()

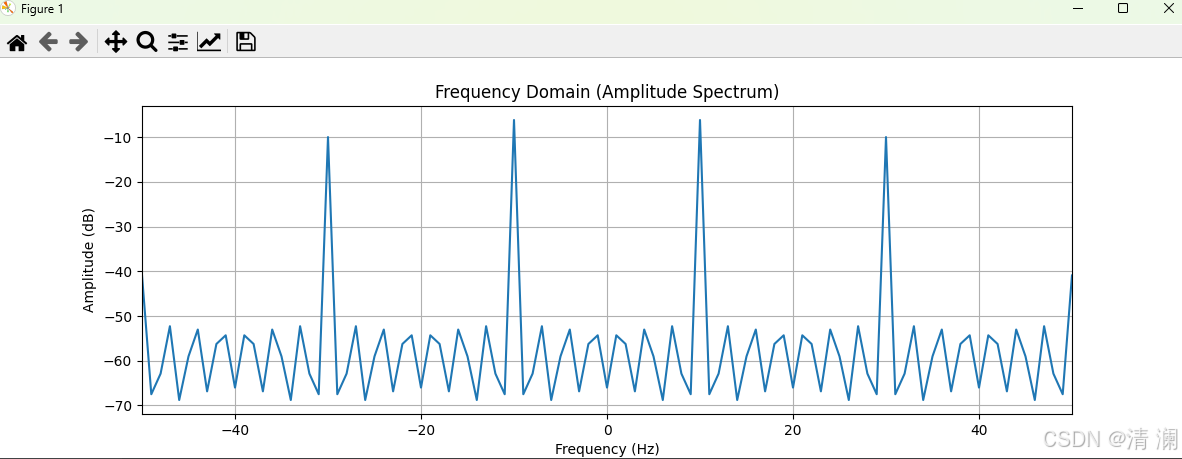

(2) 计算傅里叶变换与频谱

# 计算FFT
signal_fft = fft(signal)
freq = fftfreq(N, 1/fs)      # 频率轴
freq_shifted = fftshift(freq)
fft_shifted = fftshift(signal_fft)

# 计算振幅谱
amplitude = np.abs(fft_shifted) / N   # 归一化
amplitude_db = 20 * np.log10(amplitude + 1e-9)  # 转换为分贝

# 频域绘图
plt.figure(figsize=(12, 4))
plt.plot(freq_shifted, amplitude_db)
plt.xlim(-50, 50)
plt.title("Frequency Domain (Amplitude Spectrum)")
plt.xlabel("Frequency (Hz)")
plt.ylabel("Amplitude (dB)")
plt.grid(True)
plt.show()

关键解释：

频谱中的尖峰：10Hz对应正弦波，30Hz对应方波的主频，方波的奇次谐波（90Hz、150Hz等）因FFT分辨率限制未完全显示。
负频率对称：傅里叶变换的复指数形式导致频谱对称，实际应用中常取正半轴。

2. 验证傅里叶变换性质

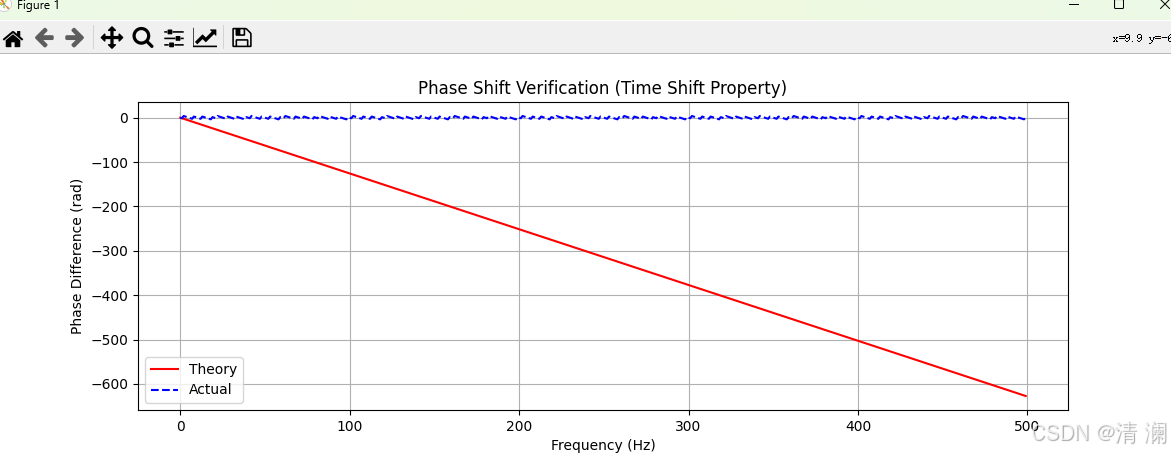

(1) 时移特性验证

# 生成原信号与延迟信号
t_shift = 0.2  # 延迟0.2秒
signal_shifted = np.roll(signal, int(t_shift * fs))

# 计算原信号与延迟信号的FFT
fft_original = fft(signal)
fft_shifted = fft(signal_shifted)

# 提取相位谱
phase_original = np.angle(fft_original)
phase_shifted = np.angle(fft_shifted)

# 相位差理论值 vs 实际值
omega = 2 * np.pi * freq
phase_diff_theory = -omega * t_shift  # 理论相位差
phase_diff_actual = phase_shifted - phase_original

# 相位差绘图（取正频率部分）
plt.figure(figsize=(12, 4))
plt.plot(freq[:N//2], phase_diff_theory[:N//2], 'r-', label='Theory')
plt.plot(freq[:N//2], phase_diff_actual[:N//2], 'b--', label='Actual')
plt.title("Phase Shift Verification (Time Shift Property)")
plt.xlabel("Frequency (Hz)")
plt.ylabel("Phase Difference (rad)")
plt.legend()
plt.grid(True)
plt.show()

3. 实际应用：信号滤波

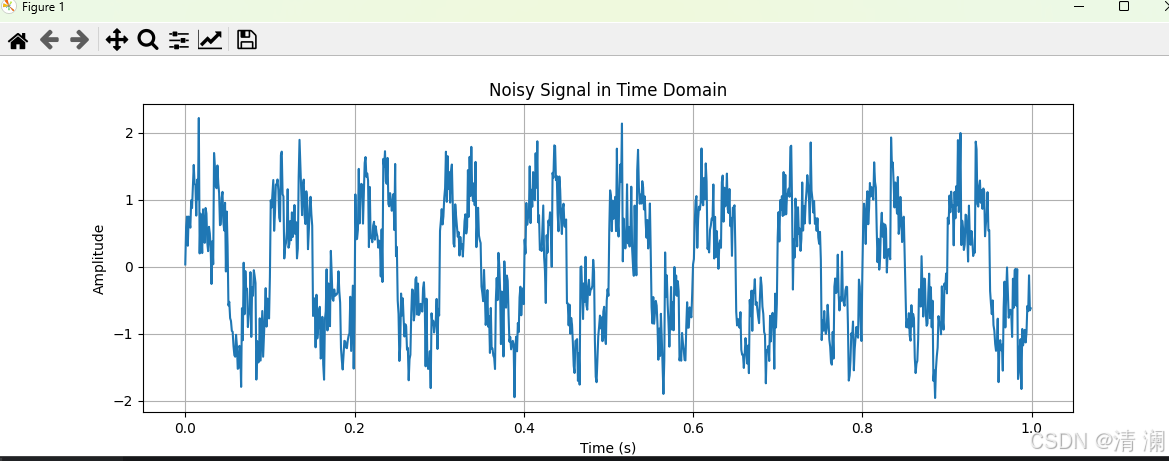

(1) 生成含噪信号

# 添加高斯白噪声
noise = 0.3 * np.random.randn(N)
signal_noisy = signal + noise

# 时域绘图
plt.figure(figsize=(12, 4))
plt.plot(t, signal_noisy)
plt.title("Noisy Signal in Time Domain")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.grid(True)
plt.show()

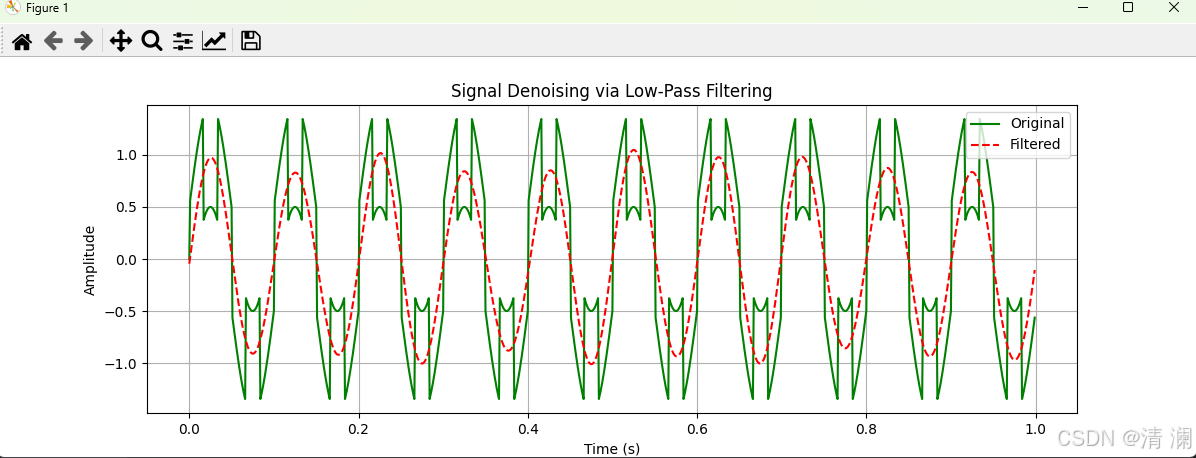

(2) 频域滤波与重构

# 计算含噪信号的FFT
fft_noisy = fft(signal_noisy)
freq = fftfreq(N, 1/fs)

# 设计低通滤波器（截止频率15Hz）
cutoff_freq = 15
mask = np.abs(freq) <= cutoff_freq
fft_filtered = fft_noisy * mask

# 逆变换得到滤波后信号
signal_filtered = np.real(ifft(fft_filtered))

# 时域对比绘图
plt.figure(figsize=(12, 4))
plt.plot(t, signal, 'g-', label='Original')
plt.plot(t, signal_filtered, 'r--', label='Filtered')
plt.title("Signal Denoising via Low-Pass Filtering")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.legend()
plt.grid(True)
plt.show()
