基本概念

CAM（Content Addressable Memory）内容可寻址存储器，与经常使用到的 RAM（随机存储器）有很大的不同地方，它是通过输入的数据内容反查其对应的地址数据，并输出。在使用 RAM 时，是利用输入的地址，读取该地址位置上所存储的数据。而在使用 CAM 时，是通过输入的数据同时与 CAM内部已经存储的数据相比较，如果有相同的内容话，输出相同数据所存储的地址数据和查找成功信号，反之，不输出查找成功信号。

基本架构

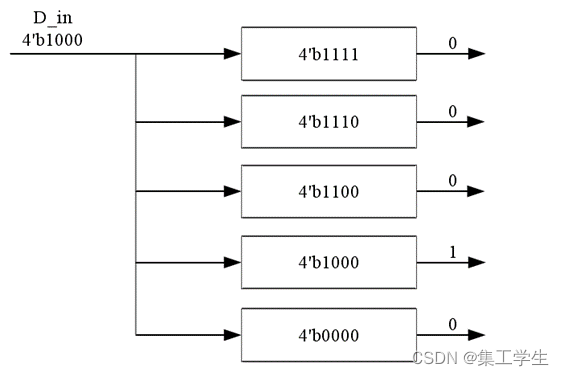

对于 CAM 的数据匹配查找过程的实现，通过并行处理的大体思路，需要有多个小的存储数据和比较的模块，称作匹配模块，其中每个小模块中存储数据，并且有比较功能。如果 CAM 的存储深度越深，每次查找需要同时进行比较的匹配模块就越多。在有数据需要在 CAM 中查找时，CAM 中的每个匹配模块都要把内部存储的数据与输入的数据比较，如果数据相同输出高电平，不同就输出低电平。利用所有模块输出的高低电平通过编码输出对应的地址。如图所示，输入的数据为4’b1000，数据通过 D_in 总线分传到每一个匹配模块只有与其对应的匹配模块，输出高电平，其他模块中数据不相同的都输出低电平。对于这
