Bluetooth LE AT 示例（BLE调试助手和模块连接过程）

PHY：PHY 层主要负责在物理信道上发送和接收信息包。Bluetooth LE 使用 40 个射频信道。频率范围：2402 MHz 到 2480 MHz。

LL：LL 层主要负责创建、修改和释放逻辑链路（以及，如果需要，它们相关的逻辑传输），以及与设备之间的物理链路相关的参数的更新。它控制链路层状态机处于准备、广播、监听/扫描、发起连接、已连接五种状态之一。

HCI：HCI 层向主机和控制器提供一个标准化的接口。该层可以由软件 API 实现或者使用硬件接口 UART、SPI、USB 来控制。

L2CAP：L2CAP 层负责对主机和协议栈之间交换的数据进行协议复用能力、分段和重组操作。

ATT：ATT 层实现了属性服务器和属性客户端之间的点对点协议。ATT 客户端向 ATT 服务端发送命令、请求和确认。ATT 服务端向客户端发送响应、通知和指示。

SMP：SMP 层用于生成加密密钥和身份密钥。SMP 还管理加密密钥和身份密钥的存储，并负责生成随机地址并将随机地址解析为已知设备身份。

GATT：GATT 层表示属性服务器和可选的属性客户端的功能。该配置文件描述了属性服务器中使用的服务、特征和属性的层次结构。该层提供用于发现、读取、写入和指示服务特性和属性的接口。

GAP：GAP 层代表所有蓝牙设备通用的基本功能，例如传输、协议和应用程序配置文件使用的模式和访问程序。GAP 服务包括设备发现、连接模式、安全、身份验证、关联模型和服务发现。

Bluetooth LE 角色划分

在 Bluetooth LE 协议栈中不同的层级有不同的角色划分。这些角色划分互不影响。

LL：设备可以划分为主机和从机，从机广播，主机可以发起连接。

GAP：定义了 4 种特定角色：广播者、观察者、外围设备和中心设备。

GATT：设备可以分为服务端和客户端。

重要

本文档中描述的 Bluetooth LE 服务端和 Bluetooth LE 客户端都是 GATT 层角色。

当前，ESP-AT 支持 Bluetooth LE 服务端和 Bluetooth LE 客户端同时存在。

不论 ESP-AT 初始化为 Bluetooth LE 服务端还是 Bluetooth LE 客户端，同时连接的最大设备数量为 3。

GATT 其实是一种属性传输协议，简单的讲可以认为是一种属性传输的应用层协议。这个属性的结构非常简单。它由服务组成，每个服务由不同数量的特征组成，每个特征又由很多其它的元素组成。

GATT 服务端和 GATT 客户端这两种角色存在于 Bluetooth LE 连接建立之后。GATT 服务器存储通过属性协议传输的数据，并接受来自 GATT 客户端的属性协议请求、命令和确认。简而言之，提供数据的一端称为 GATT 服务端，访问数据的一端称为 GATT 客户端。

重要

ESP32 Bluetooth LE 服户端需烧录 ble_data.bin 文件到 flash 中，用以提供 Bluetooth LE 服务。

如何生成 ble_data.bin 文件，请参考文档自定义 Bluetooth LE Services 工具。

ble_data.bin 文件的烧录地址，见 at_customize.csv 中 ble_data 对应的地址，或者在文件 build/download.config 中记录的地址。

二，BLE调试助手和模块连接过程

仅作笔记

参考链接：

(11条消息) ESP32 使用BLE蓝牙透传_esp32 蓝牙透传_乐乐爱学习1的博客-CSDN博客

1，硬件准备。

模块名称ESP-WROOM-32

UART0用于日志打印输出和更新固件，UART2用来接收AT指令通信。

上位机使用串口工具，USB转串口连接蓝牙模块。

手机APP使用 "BLE蓝牙调试助手"，手机应用市场可下载。

2，更换蓝牙模块bin文件。

模块默认固件可能不支持，需要更新固件。我使用了

ESP32-WROOM-32_AT_Bin_V2.4.0.0.zip

链接

发布的固件 - ESP32 - — ESP-AT 用户指南 latest 文档 (espressif.com)

3，指令准备

AT+BLEINIT=2 //将esp32设置成蓝牙服务端
AT+BLEGATTSSRVCRE //GATTS 创建服务
AT+BLEGATTSSRVSTART //GATTS 开启全部服务。
AT+BLEADDR?  //ESP32 蓝牙 LE 服务器获取其 MAC 地址。
AT+BLEADVPARAM=50,50,0,0,7,0,,  //ESP32 Bluetooth LE 服务端设置广播参数。
AT+BLENAME="AiThinker"
AT+BLEADVDATA="0201060A0941695468696E6B6572"
AT+BLEADVSTART //

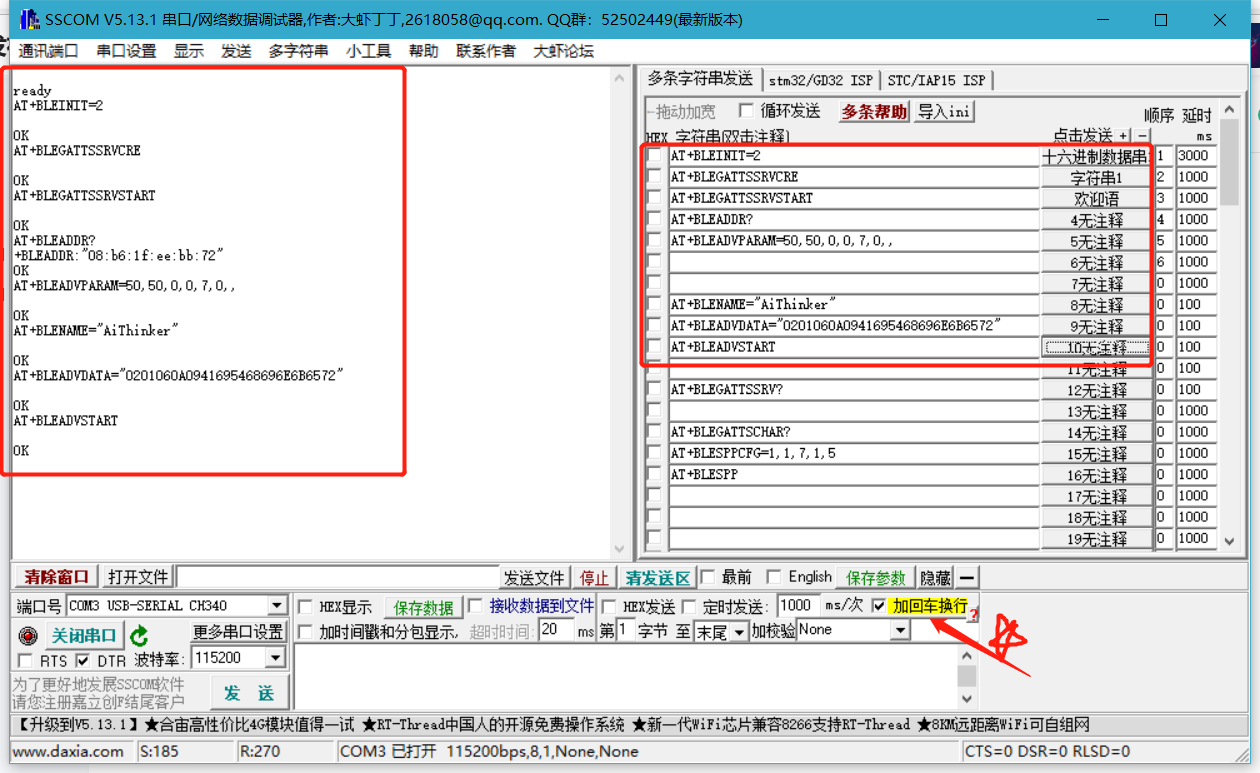

4，串口工具。扩展里发送多条指令，记得勾选“加回车换行”。

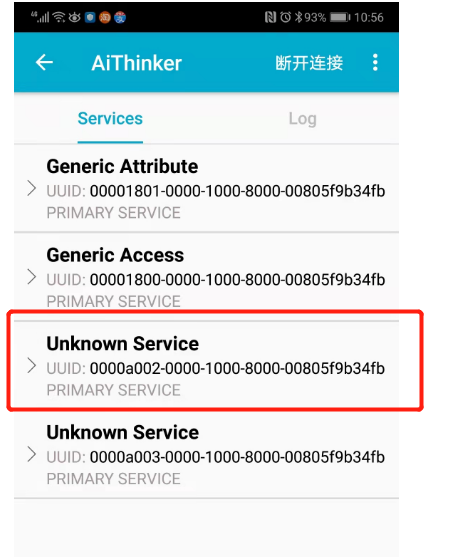

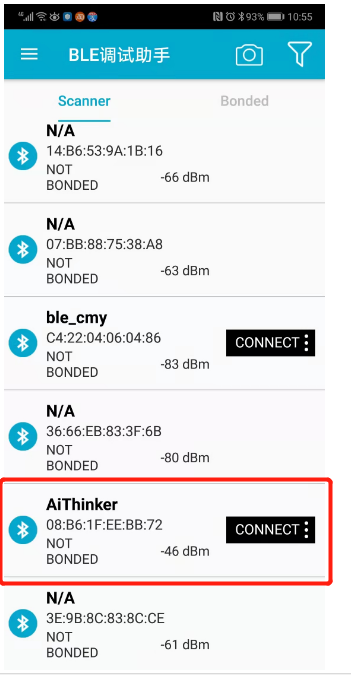

5，BLE调试助手。

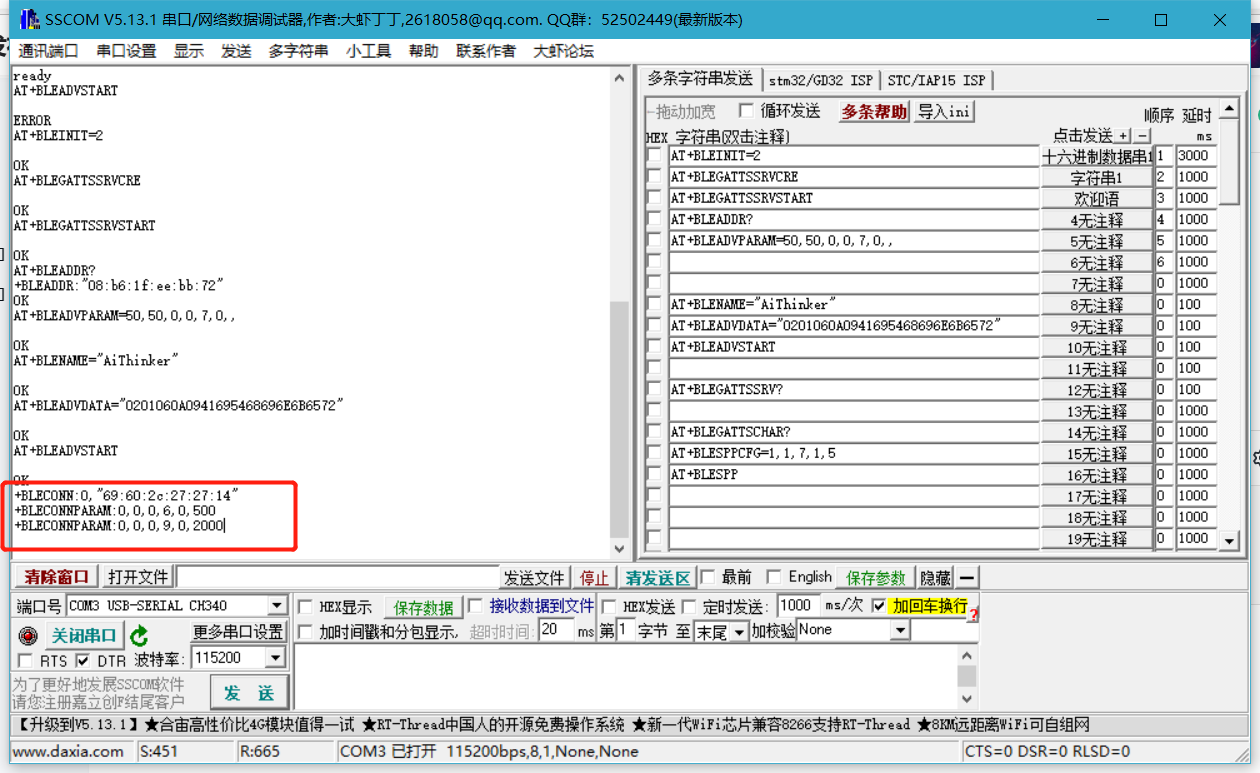

6，连接成功之后，串口工具提示

+BLECONN:0,"69:60:2c:27:27:14"
+BLECONNPARAM:0,0,0,6,0,500
+BLECONNPARAM:0,0,0,9,0,2000

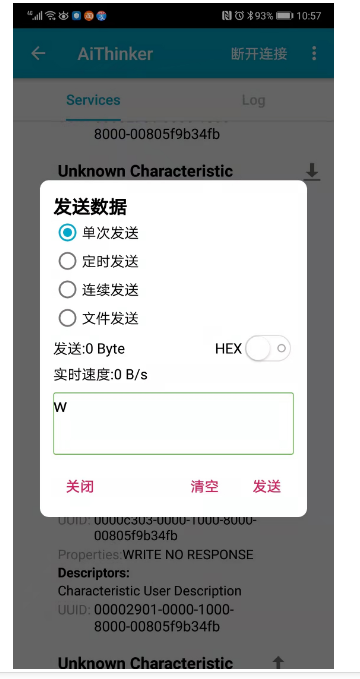

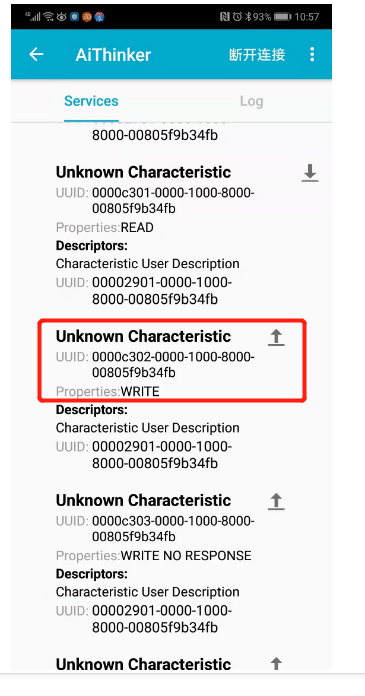

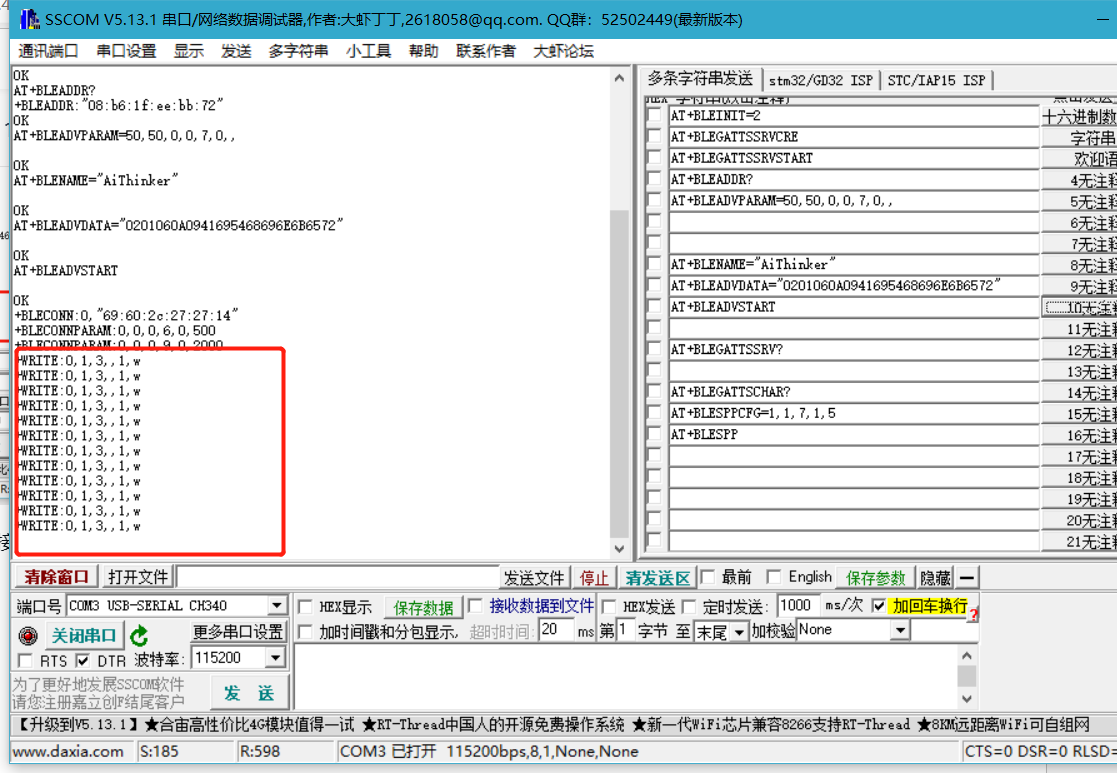

7，app发送数据，串口接收。

三，总结。

1，发送单个字符，速度还是比较快的，但是多个字符明显慢了，不知道什么原因。

2，断开连接之后，助手不能再发现模块了，须模块发送“AT+BLEADVSTART”指令。

3，手机自带蓝牙发现不了，必须再BLE调试助手中发现设备。

4，最后想实现透传，还没实现。
