一、标注单位的修改
1、cad的默认标准尺寸是mm。

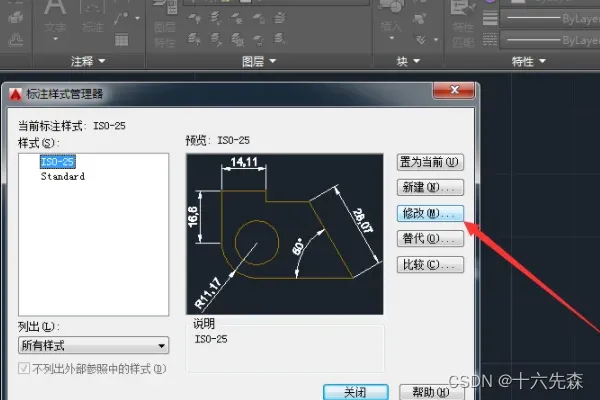

2、输入快捷键D,打开标注样式管理器。
3、单击“修改”命令。

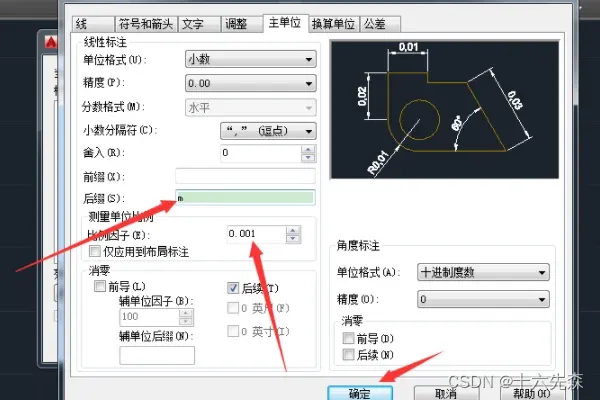

4、选择主单元命令。
5、将比例更改为0.001,以区分后缀M。
6、完成后单击“关闭”将此维度样式设置为“当前”。
7、您可以看到原始mm单位已更改M。
二、标注全局比例的修改
1、选择当前标注样式
2、在标注样式管理器中选择修改,同上(一)

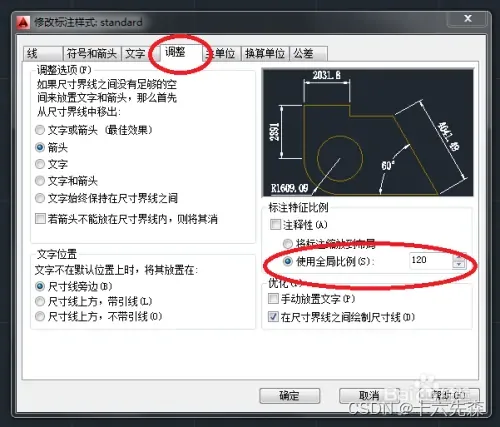

3、选择调整及改动全局比例数据,如下图所示:
4、经过几次调整后选择最合适的显示。
三 、隐藏两边引线样式
1、在CAD中,对一条直线进行标注,可以看到默认标注两边有引线。
2、同上述(一、二),均在标注样式中修改,在打开的标注样式中点击右边的“修改“

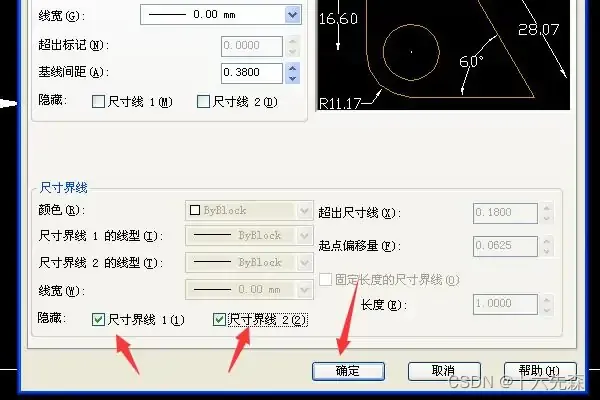

4、在打开的页面中找到“隐藏”,然后将“尺寸界线1”和“尺寸界线2”都选中,点击确定保存设置。4
4、此时再进行标注,可以看到标注的引线已经没有了。
总结:标注显示样式的修改均在标注样式管理器中进行设置。
