问题如下:

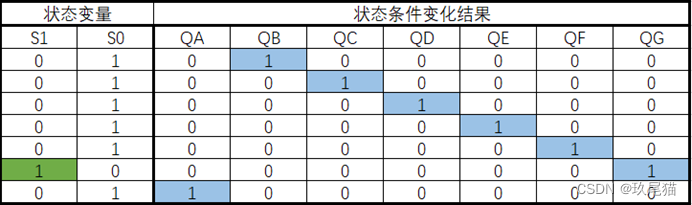

当我们在进行到0000001时,状态变量应该取值为s1s0=10

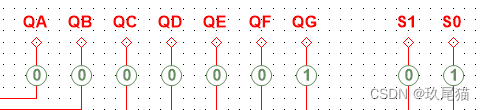

但在实际仿真过程中出现了s1s0依旧在0000001时保持01不变,在0000001结束到1000000复位时才发生01到10的跳转。此时我们已经验证了电路功能是可行的,但实际的状态变量却与状态转移条件不符,所以我们需要对电路参数进行分析

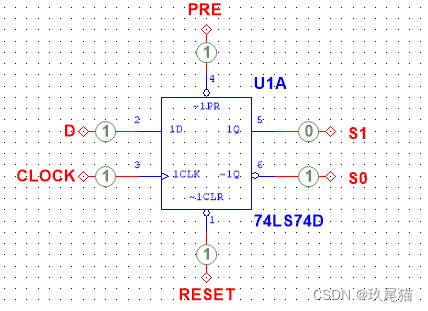

对这一问题进行总结就是跳变出现延迟,结合D触发器的功能可知,D触发器是CP脉冲上升沿触发,那我们可以推测问题出现的因素应该是CP脉冲还未到达或者延迟到达

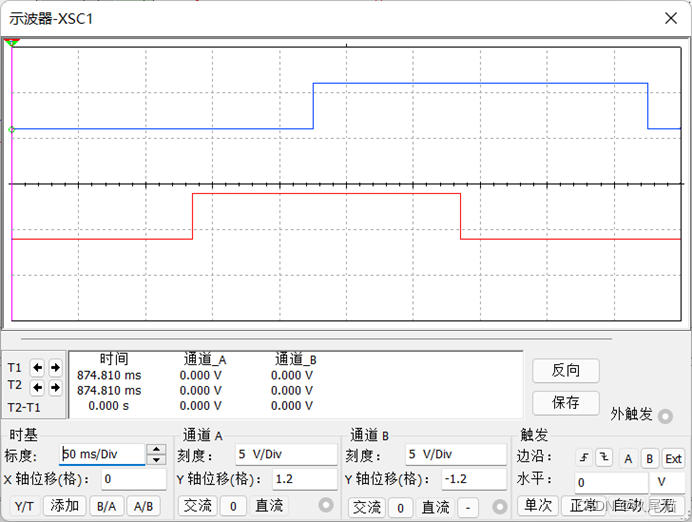

我们可以用示波器对D和CLK端进行测量,得到如下波形:
蓝色为脉冲波形,红色为D口输入波形
从图中可见,CP脉冲明显晚于D输入信号,CP脉冲有近乎一半的时间上升沿未触发D触发器,并且触发之后状态还会保持一定的时间,所以出现了转换条件与状态变量不匹配的问题。

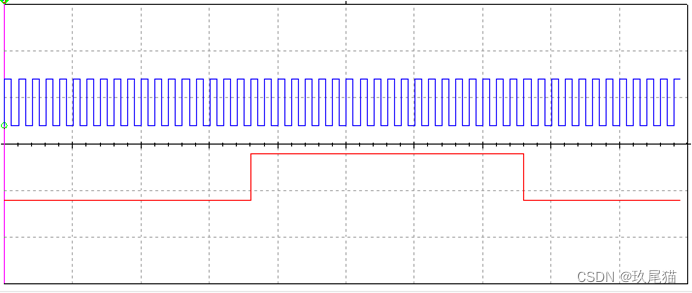

解决这一问题的关键在于实现上升沿尽量快的到达触发器,我们可以通过加大脉冲信号的频率来减小触发间隔,这样既可以减小D口信号到来到CP上升沿之间的间隔时间,还可以在相同时间内完成多次记录,避免状态变量停留的时间过长
