移位寄存器型彩灯控制电路基于Multisim仿真

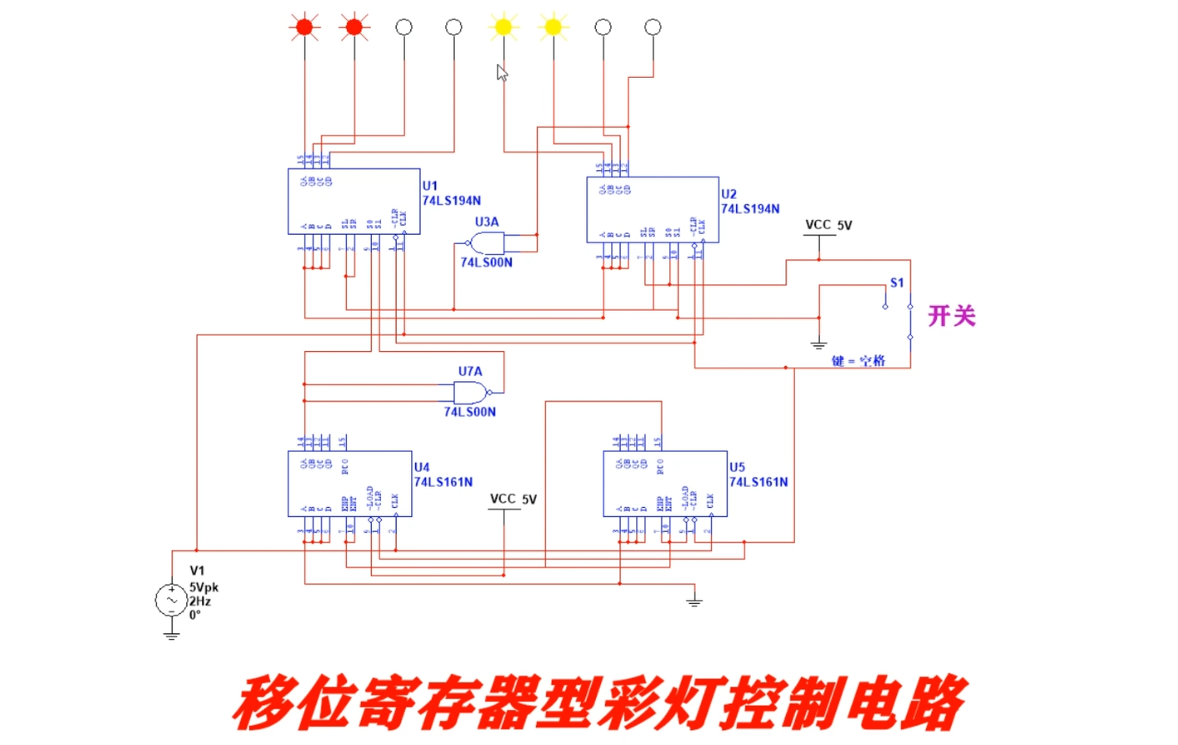

仿真图：

功能简介：

采用8个LED灯作为流水灯
采用加法计数器74LS161+移位寄存器74LS194驱动流水灯移位和样式变换
具有一个开关启动彩灯运行
采用标准的信号发生器作为系统芯片的时钟源

芯片介绍

74LS161芯片的特点如下：

1. 同步操作：它采用同步逻辑，确保在时钟信号触发时进行计数，并且所有输出都在同一时刻更新。
2. 计数功能：74LS161可以进行二进制计数，从0到15（或者将其作为分频器时可以计数更高）。
3. 并行加载：该计数器具有并行加载功能，允许通过设置输入引脚上的数据来指定开始计数的起始值。
4. 异步复位：74LS161具有异步复位功能，可以通过外部引脚接收复位信号，将计数器清零并恢复到初始状态。
5. 锁存功能：该芯片具有锁存功能，可以通过设置锁存使能引脚来冻结当前计数状态，并阻止进一步的计数。
6. 4位数字显示：74LS161的四个输出引脚可以用于驱动4位数码管显示器，以显示当前的计数值。
7. 输入和输出缓冲器：该芯片配备了输入和输出缓冲器，提供对输入和输出信号的增强驱动和抗干扰能力。

74LS194芯片的特点如下：

1. 串行-并行和并行-串行转换：74LS194可以将数据从串行输入端以并行形式输出，也可以将并行输入数据以串行形式输出。它具有多个数据输入和输出引脚，可以进行灵活的数据传输。
2. 内部存储器：74LS194具有内部的4位存储器单元，用于存储传入的数据。这使得它可以在适当的时机进行数据转移或保持数据状态。
3. 异步清零功能：该芯片具有异步清零引脚，可以通过将清零信号输入到该引脚来清除存储器中的数据，并将输出重置为初始状态。
4. 可扩展性：多个74LS194芯片可以级联连接以扩展比特位数。每个芯片的输出可以连接到下一个芯片的输入，以便处理更多的数据位。
5. 输入和输出缓冲器：74LS194具有输入和输出缓冲器，提供对输入和输出信号的增强驱动和抗干扰能力。
6. 工作电压：74LS194通常在供电电压为5V的数字电路中使用，但也可以适应其他适当的电压范围。
