针对空间目标成像的定标问题,可以先下载目标公开的两行轨道数据(TLE),通过SGP4模型预测目标观测实验期间的位置信息和速度信息,通过观测的空间目标与观测雷达地面站之间的几何关系计算出目标的预测等效转速进而完成定标。本文将对所述方法进行仿真实验并展开研究和分析。

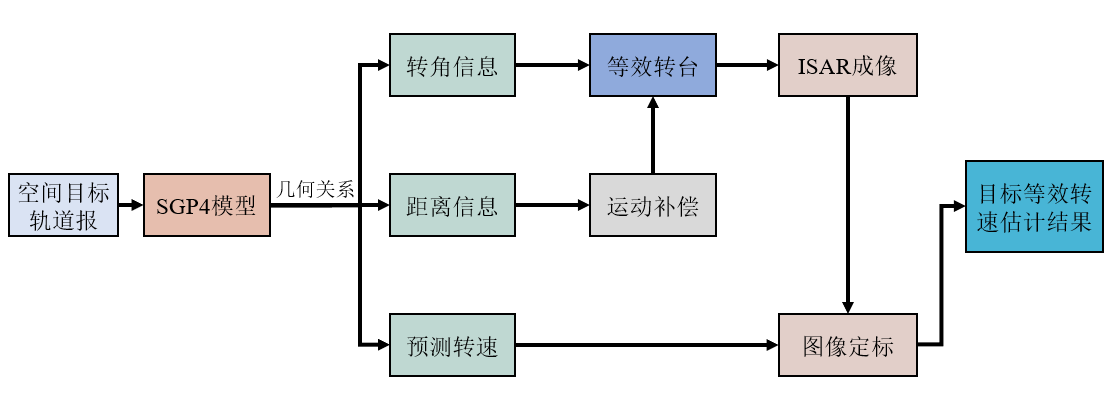

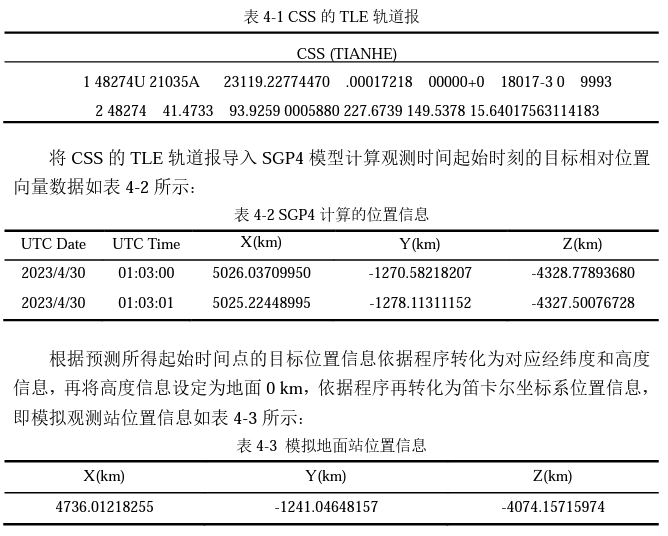

选择CSS作为模拟观测空间目标,以世界时2023年4月30日世界时01∶03∶00作为雷达观测的起始时刻,本节仿真实验参数如表4-6所示,观测成像时间为0.5 s,脉冲重复频率为1000。下载CSS的轨道报如表4-1所示,利用SGP4模型程序计算空间站在每一个脉冲发射时刻的位置信息,而模拟地面站设定为观测开始时刻空间站所在的经纬度位置,这样可以保证可视性从而符合实际,高度设置为地面上0 km。所有预测的位置信息转化为WGS84坐标系,其中模拟地面站转化为笛卡尔坐标系位置信息如表4-3所示。根据空间站和模拟地面站的几何关系,可以计算得到空间站在每一时刻的转角情况。将SGP4模型预测并计算得到的空间站与模拟地面站的位置信息以及转角信息代入等效转台模型进行空间目标回波建模,利用RD成像算法可以得到结合了轨道报和模型预测信息的仿真成像。
其中预测所得的位置信息作为散射点模型的等效中心位置信息,而根据几何关系以及等效转台理论,计算所得的每一时刻空间站相对模拟地面站的转角信息可以作为目标的等效旋转角度。为了进一步演示该方法,使用SGP4预测得到的信息进行目标成像,并使用几何关系计算所得等效转速进行定标。

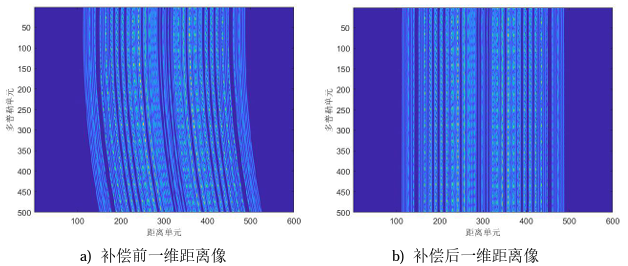

目标空间站散射点模型如图所示,在无噪声环境进行仿真,对目标回波信号进行距离压缩得到一维距离像如下图所示,可以看到一维距离像的包络发生了偏移。使用积累互相关法和多普勒中心跟踪法进行运动补偿得到补偿后的一维距离像如图所示,一维距离像实现了距离向上的对齐。

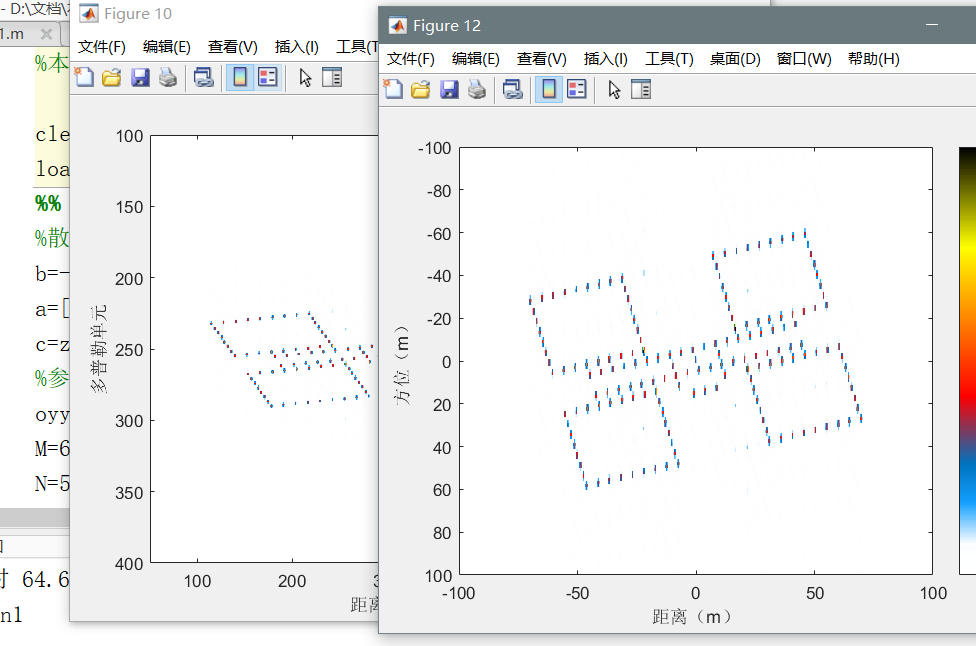

对目标回波信号进行ISAR成像获得目标的RD图像,如图所示。根据预测所得等效转速进行定标结果如图所示,基本恢复了散射点模型目标的真实尺寸。
由结果可以看出依据SGP4模型成功的预测出了空间站对应时间段的等效转速,并根据相关预测到的空间站位置信息对散射点模型进行成像,并实现了定标处理。该方法在相关博士论文的实测数据验证中表现出了很有效的定标效果。
MATLAB仿真程序说明:实现SGP4模型预测空间目标位置信息,通过几何关系计算目标等效转速,实现仿真图像横向(方位维)定标。雷达方面的公开仿真程序极少,大多杂乱且无用,本程序包含个人付出,有用于参考和学习需要的请私聊。
