数字电路与逻辑电路芯片

最新推荐文章于 2023-11-19 22:55:48 发布
最新推荐文章于 2023-11-19 22:55:48 发布
阅读量1.6k 收藏 36
点赞数 6
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46078443/article/details/111818485
版权

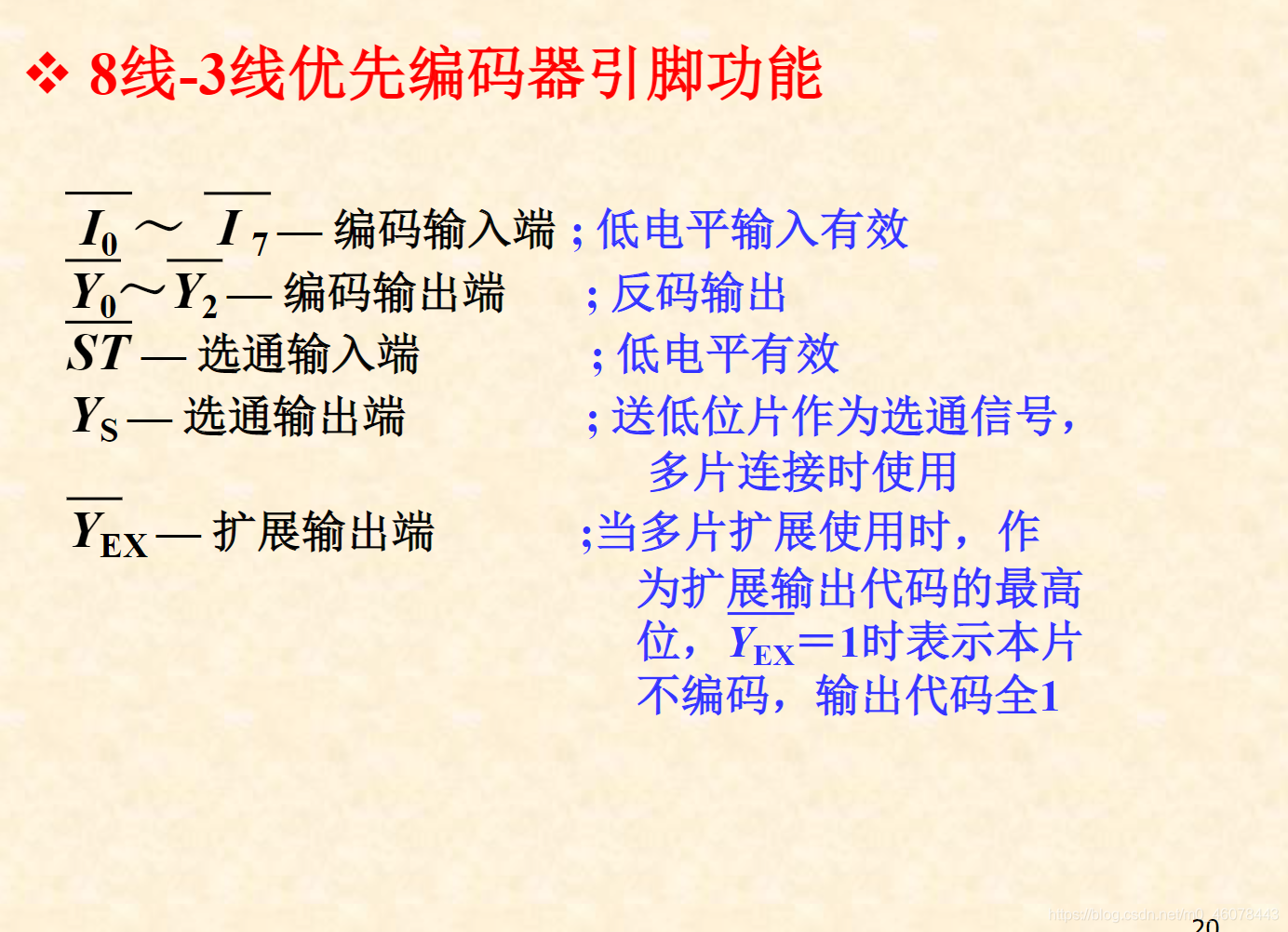

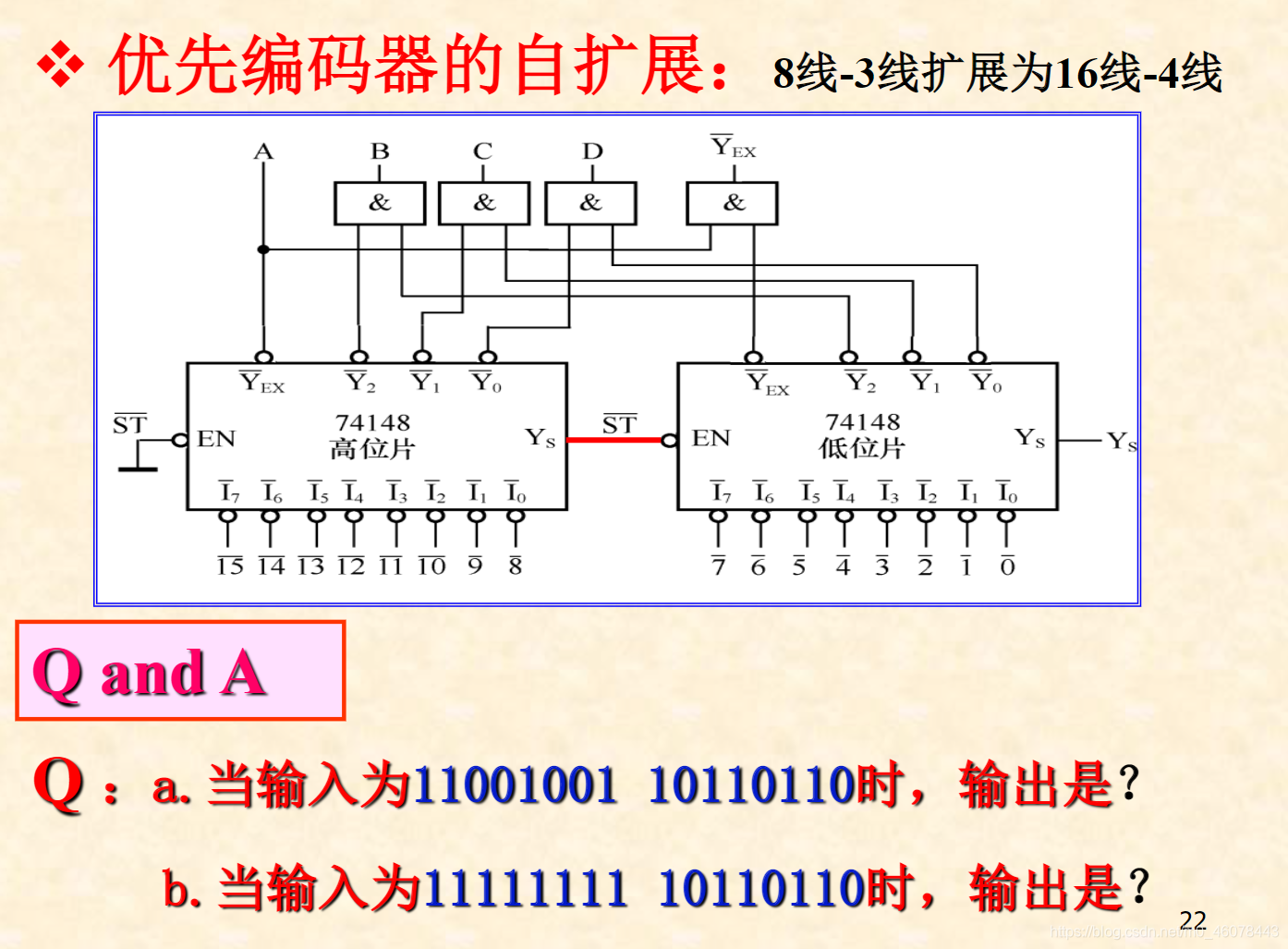

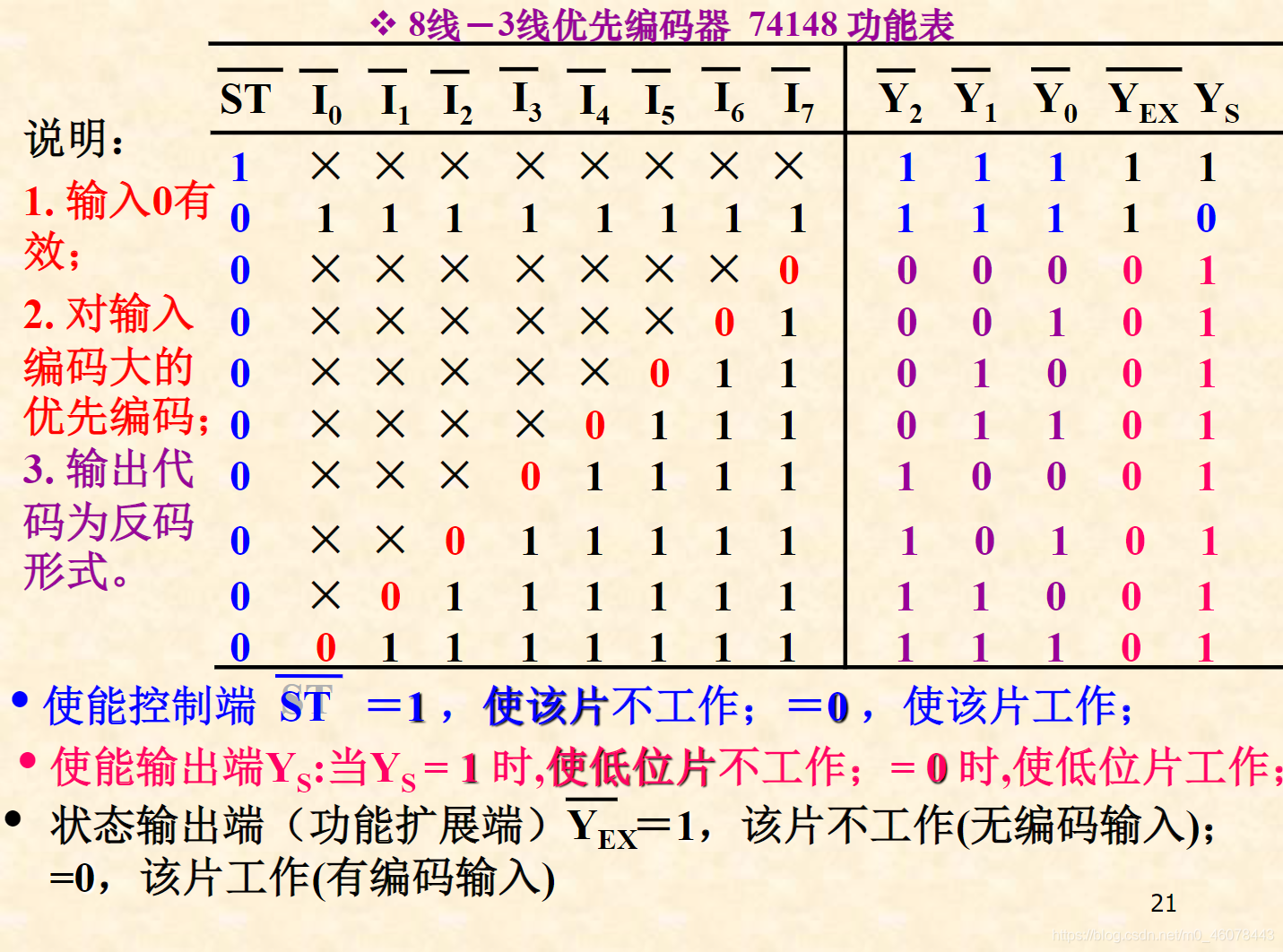

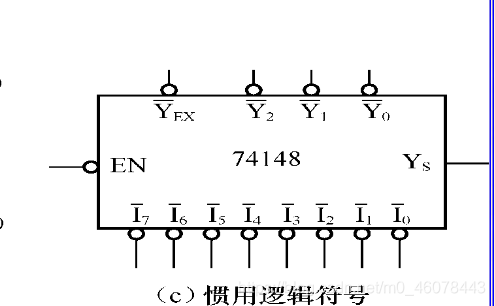

74148：8线-3线编码器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

74147:10线-4线编码器

在这里插入图片描述

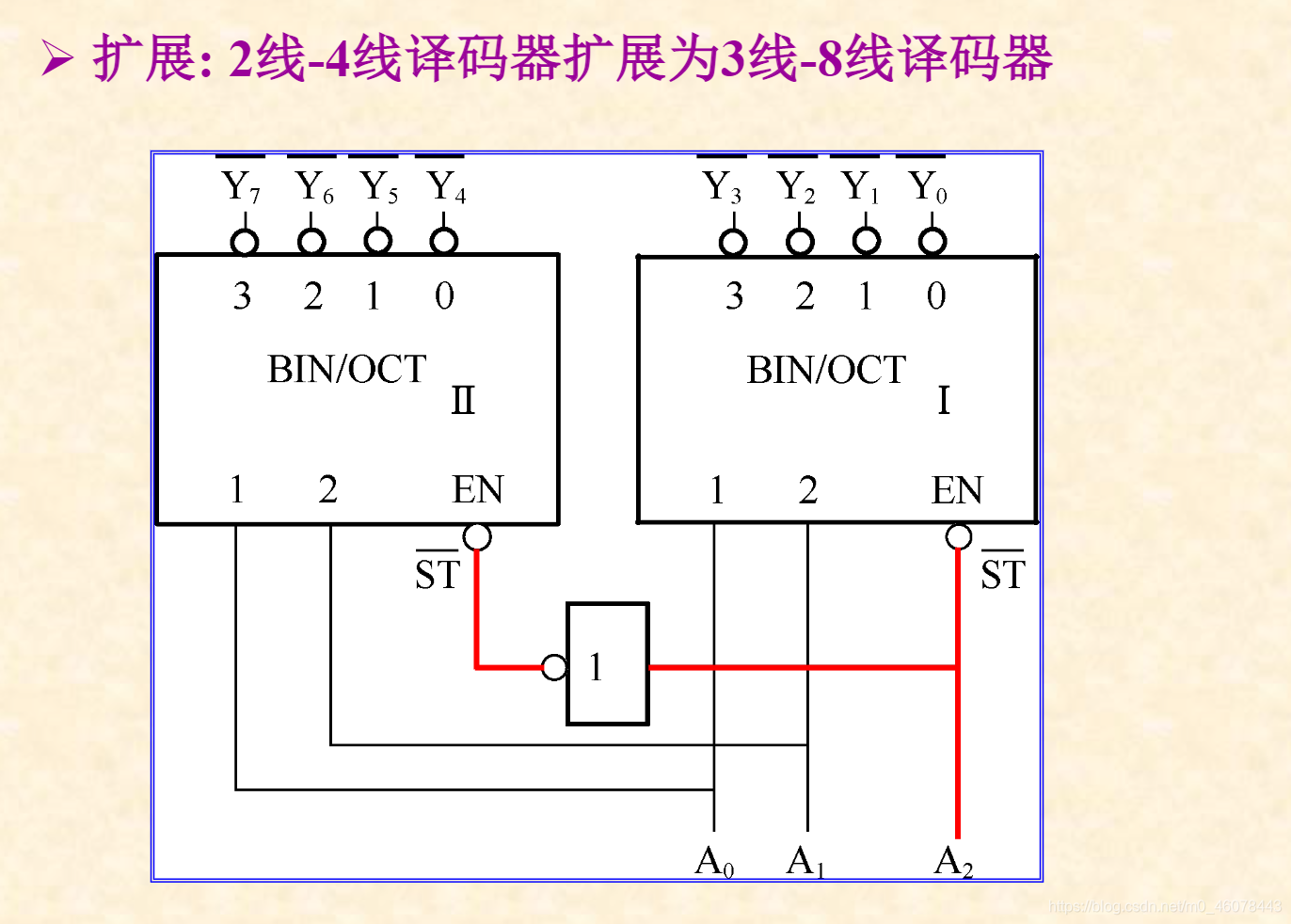

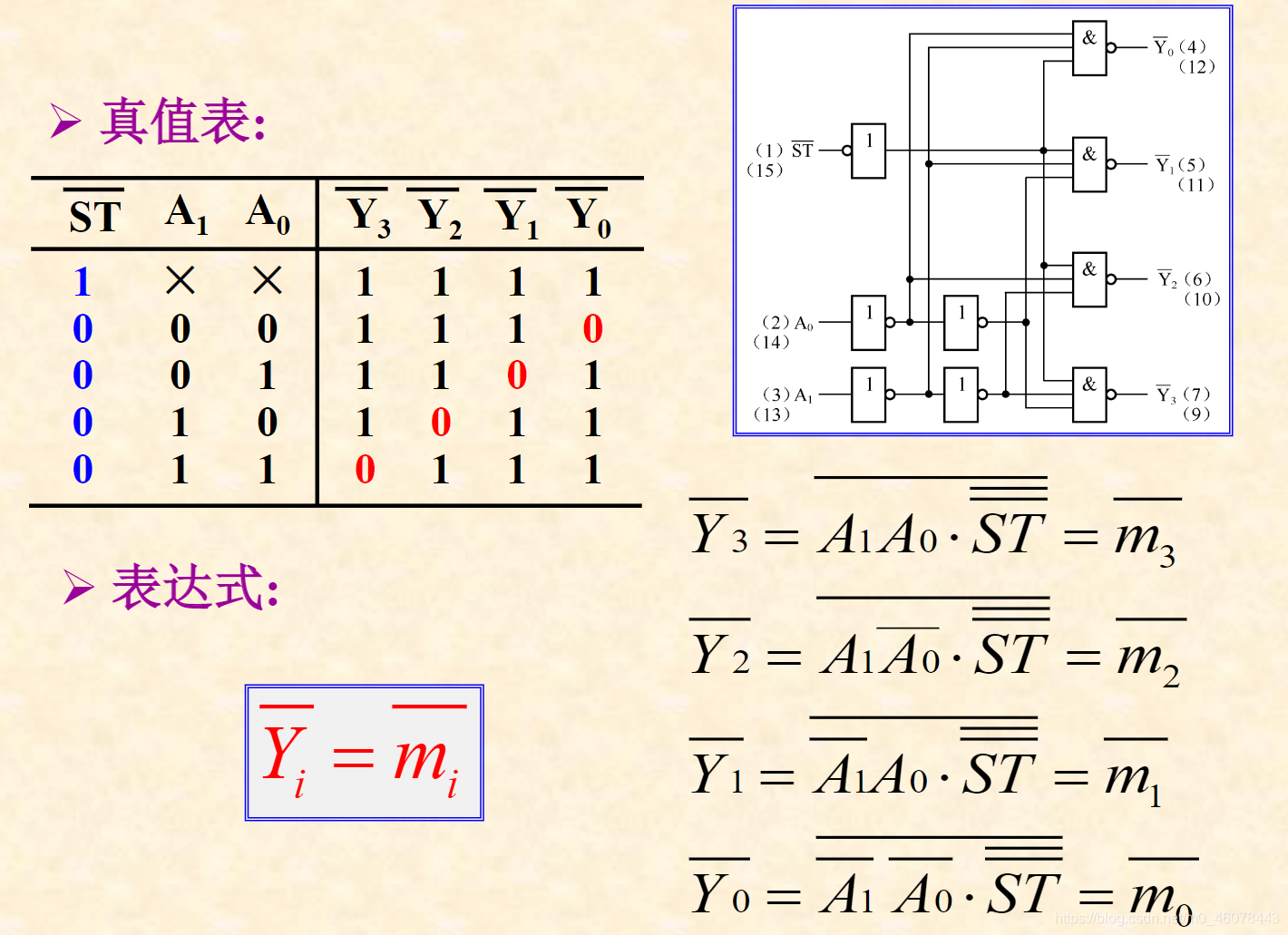

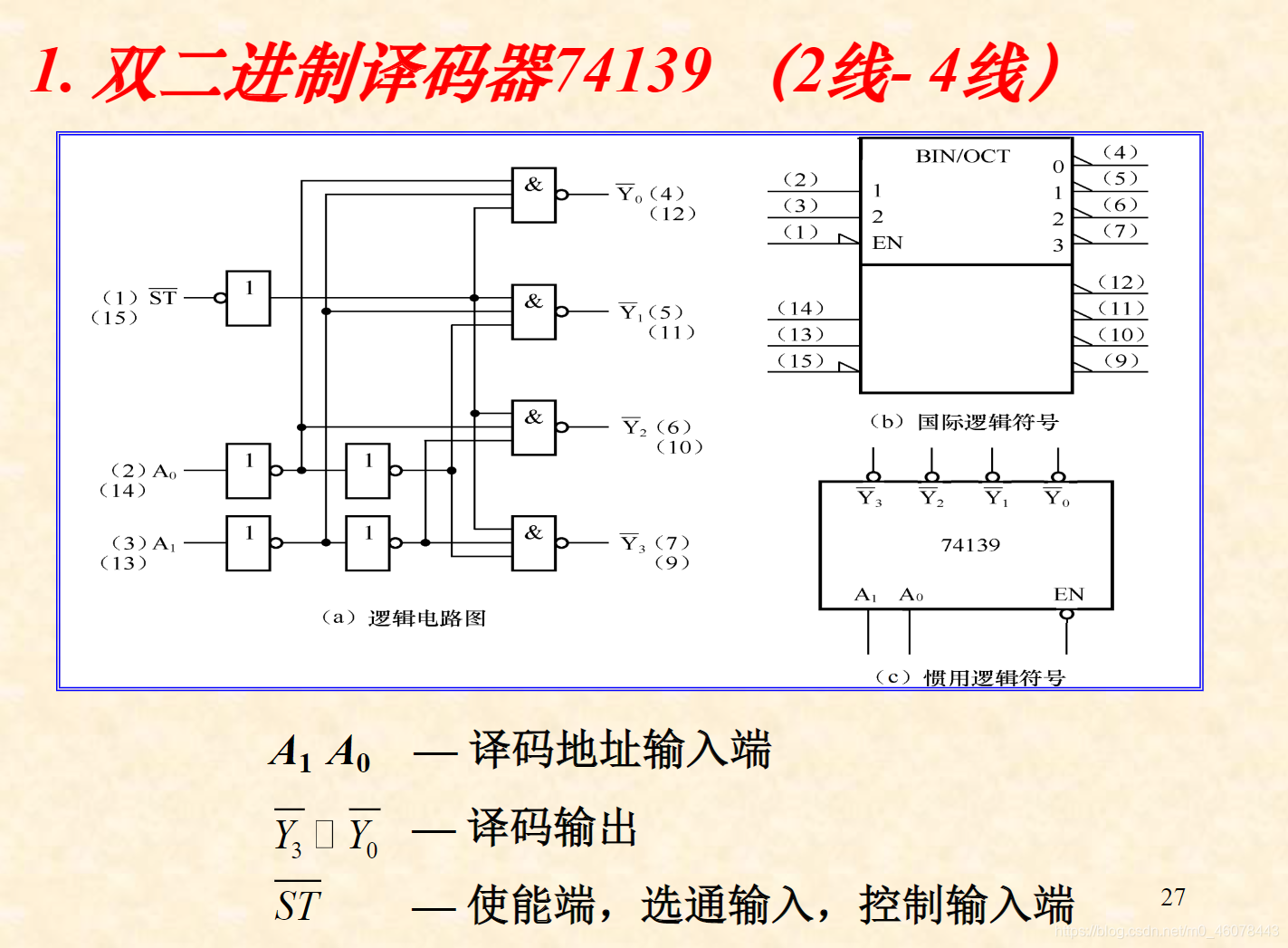

74139:2线-4线译码器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

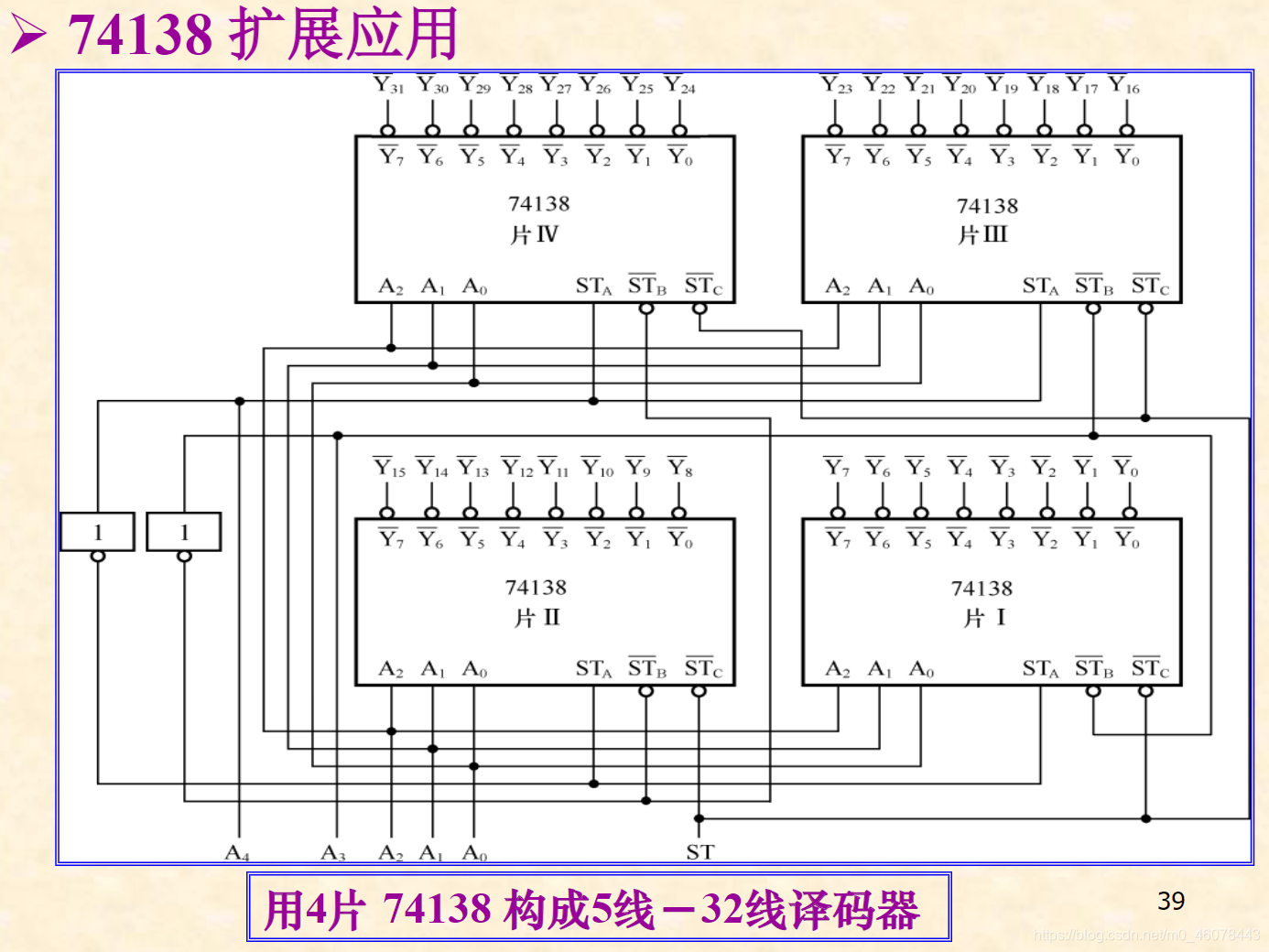

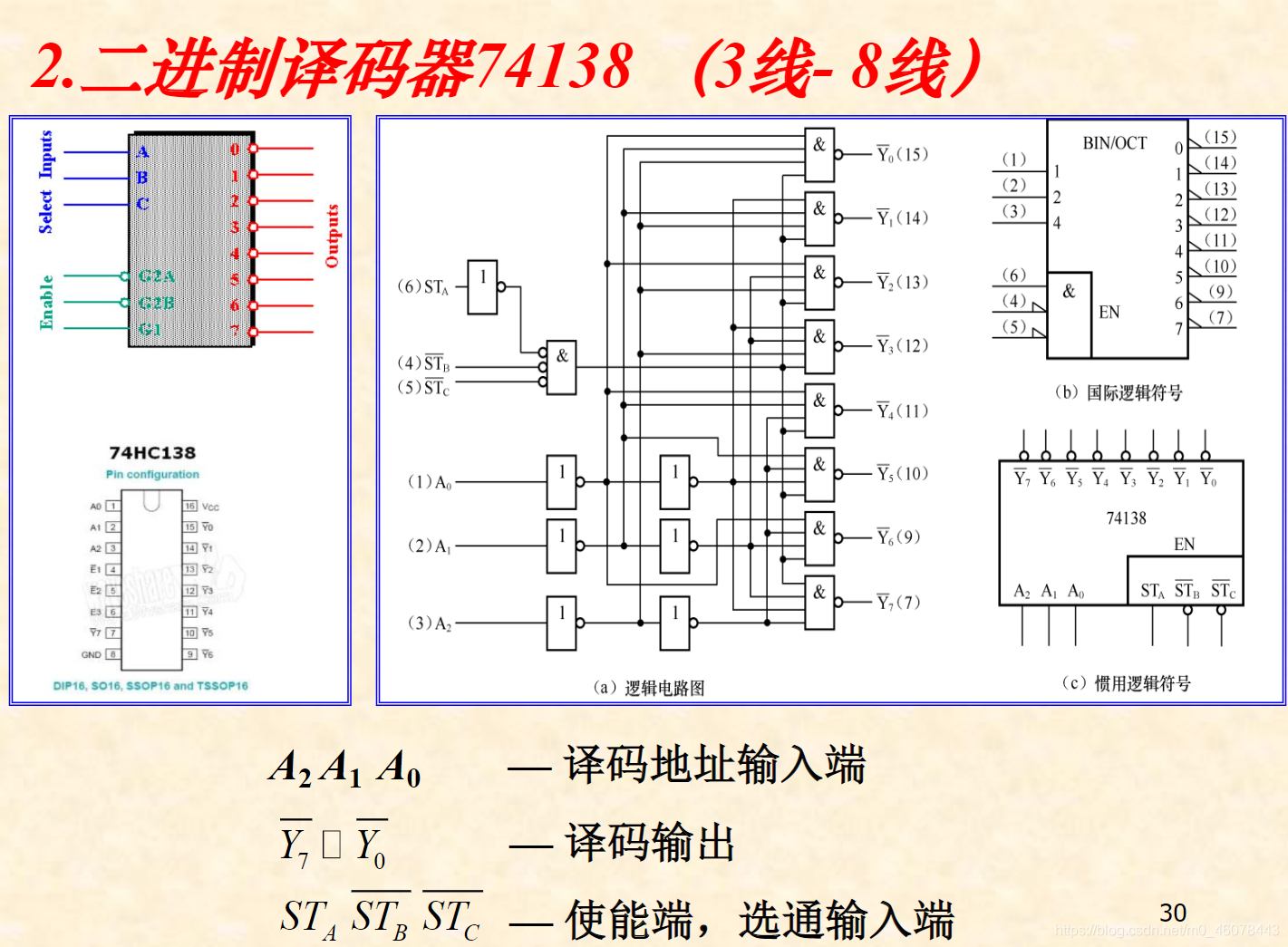

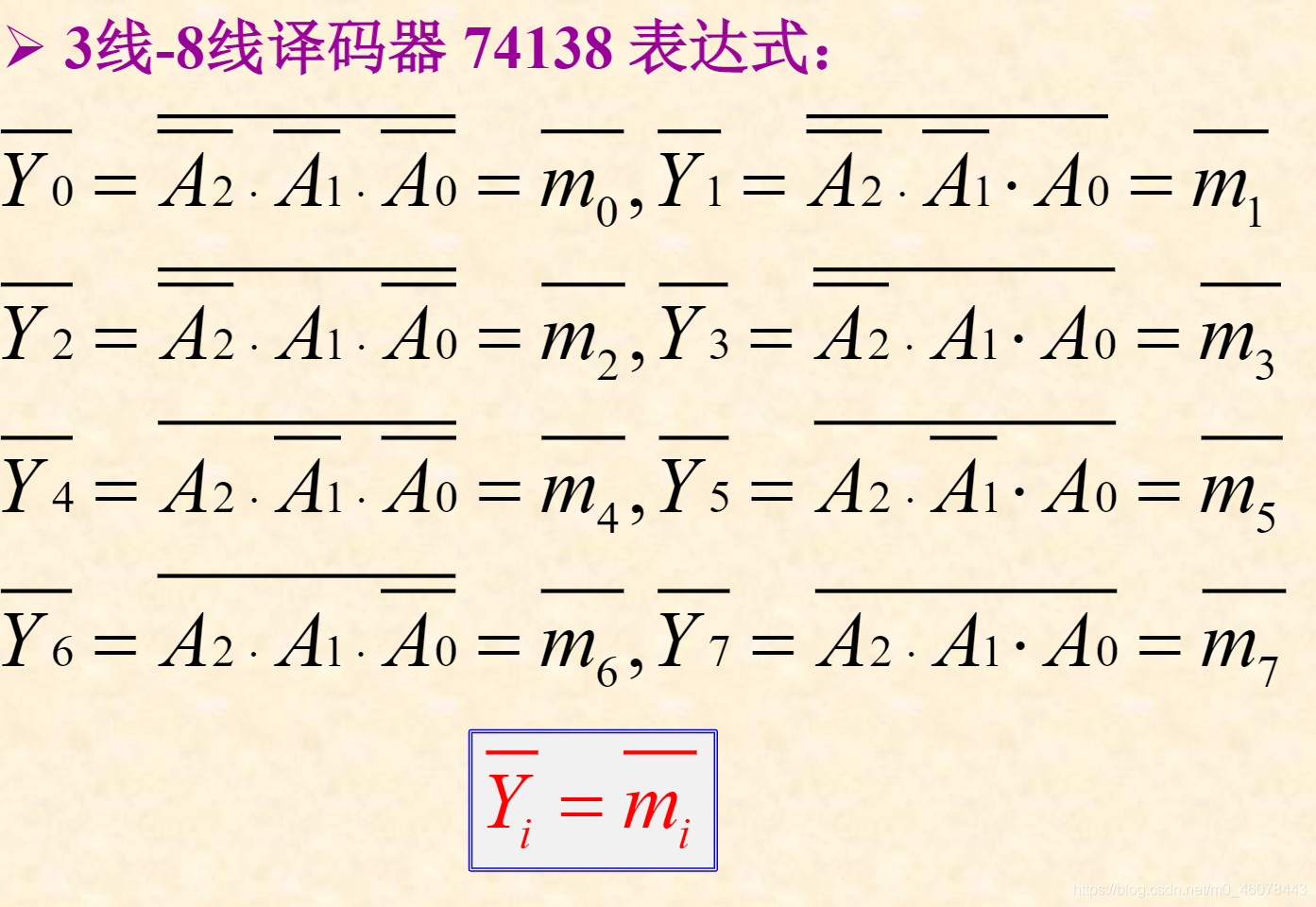

74138:3线-8线译码器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

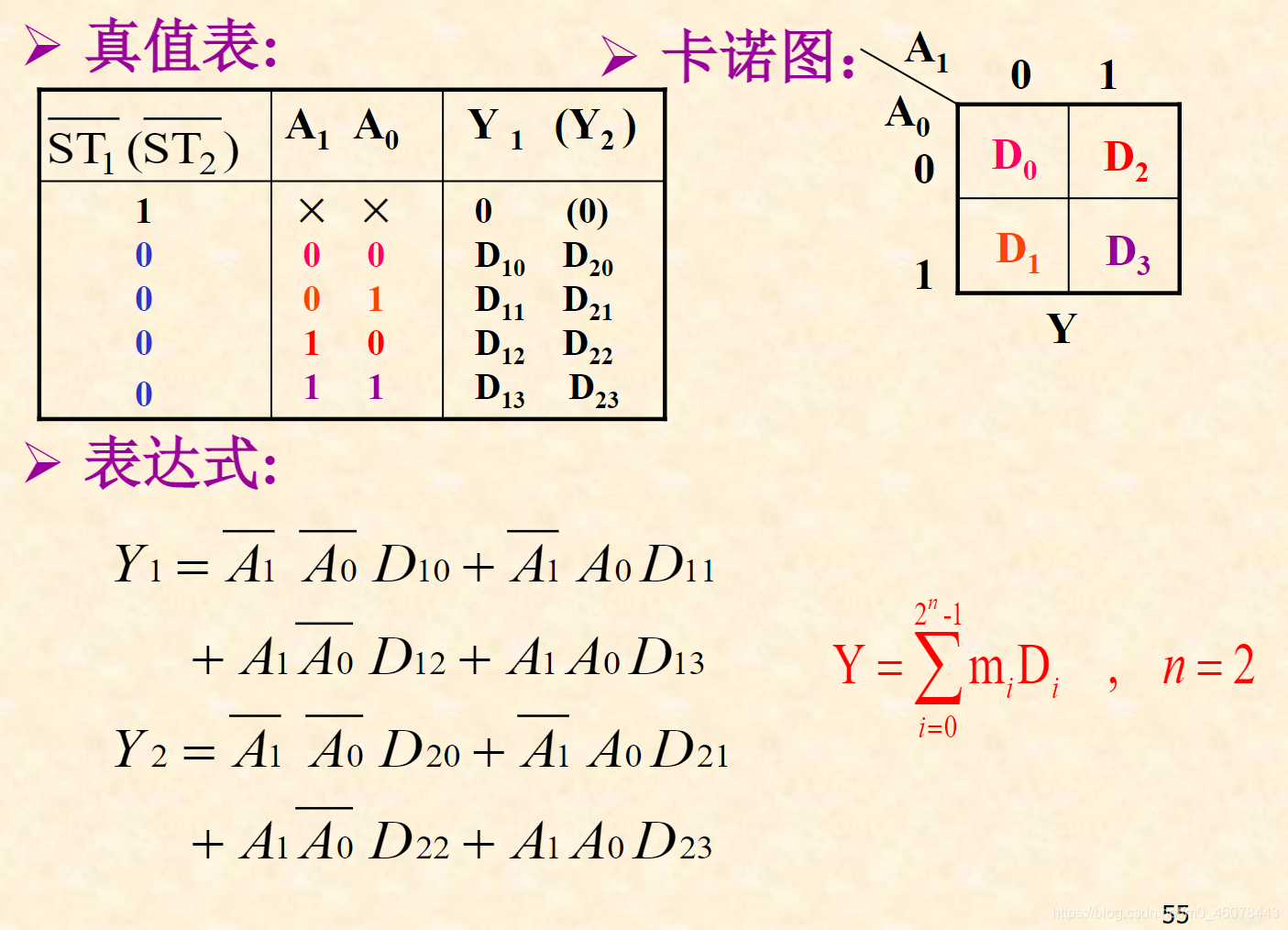

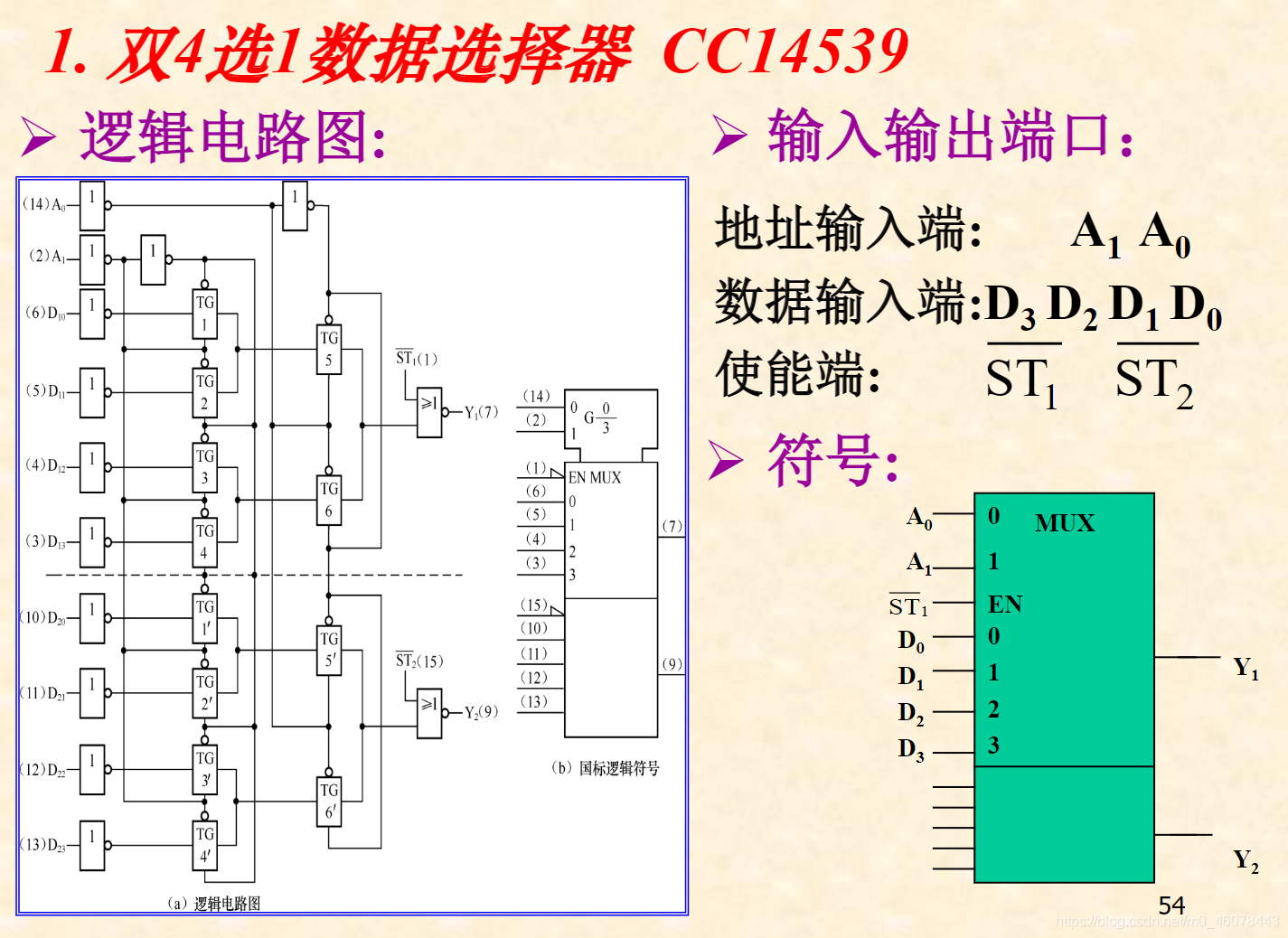

14539：双4选1数据选择器

在这里插入图片描述
在这里插入图片描述

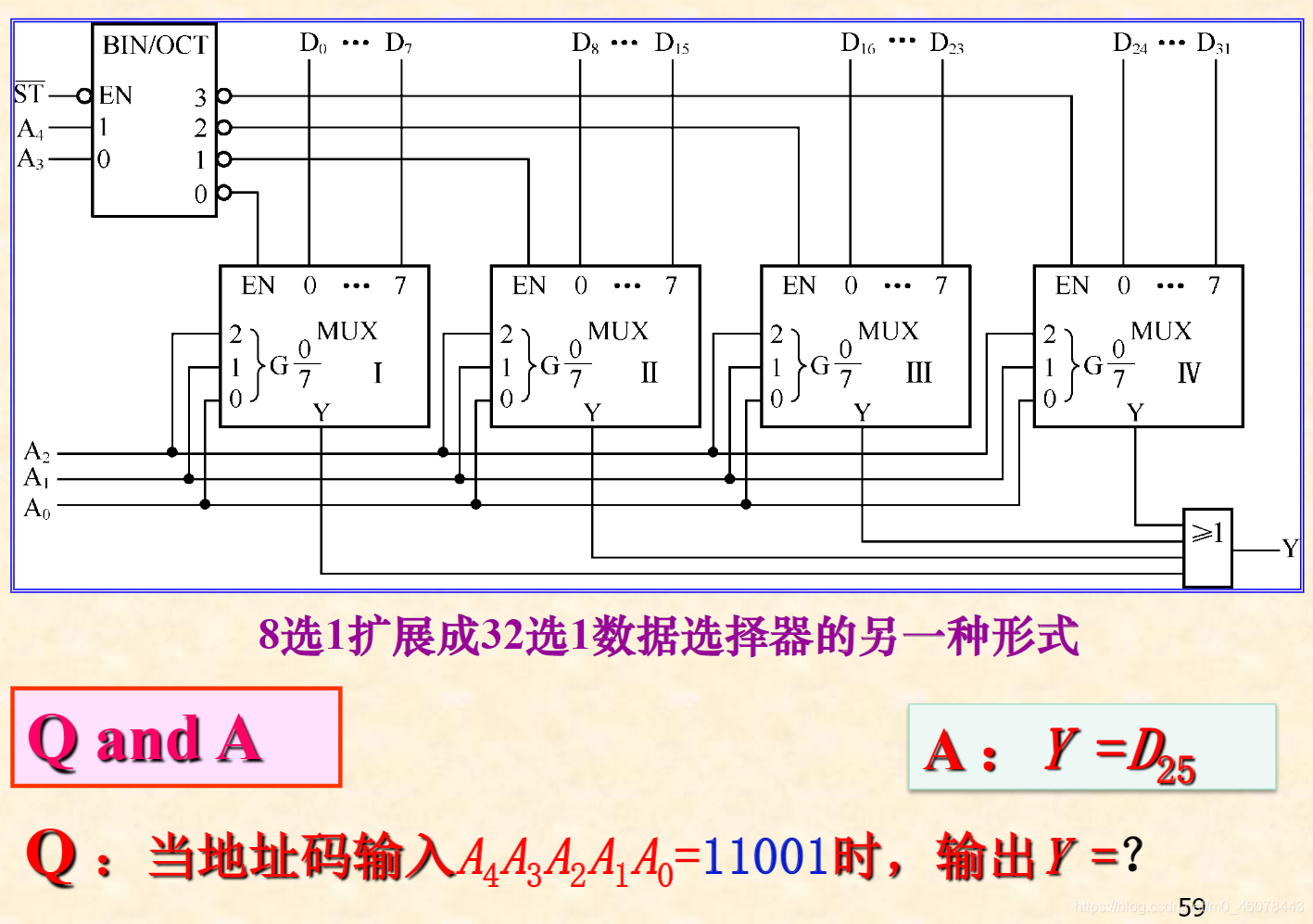

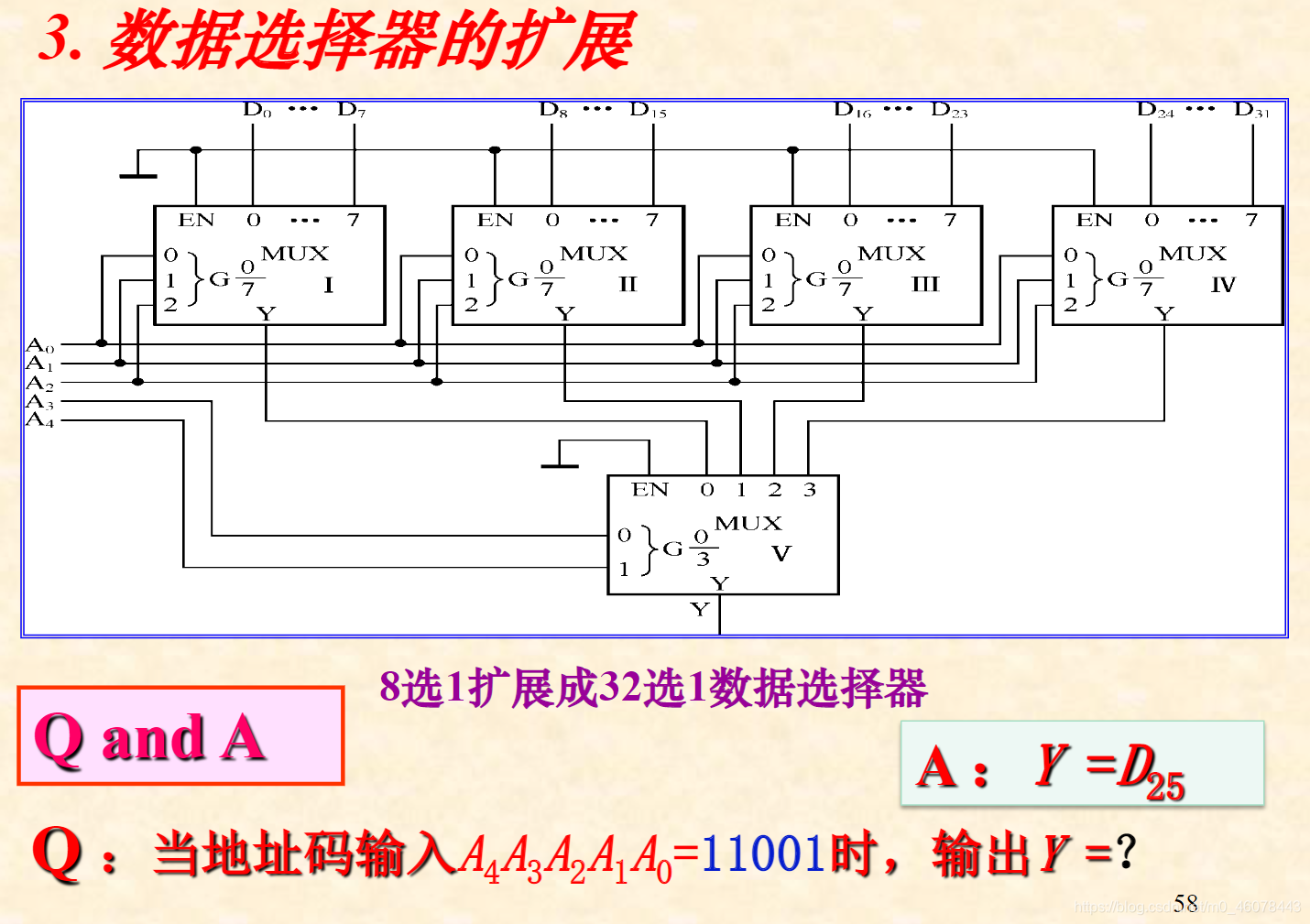

74151:8选1数据选择器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

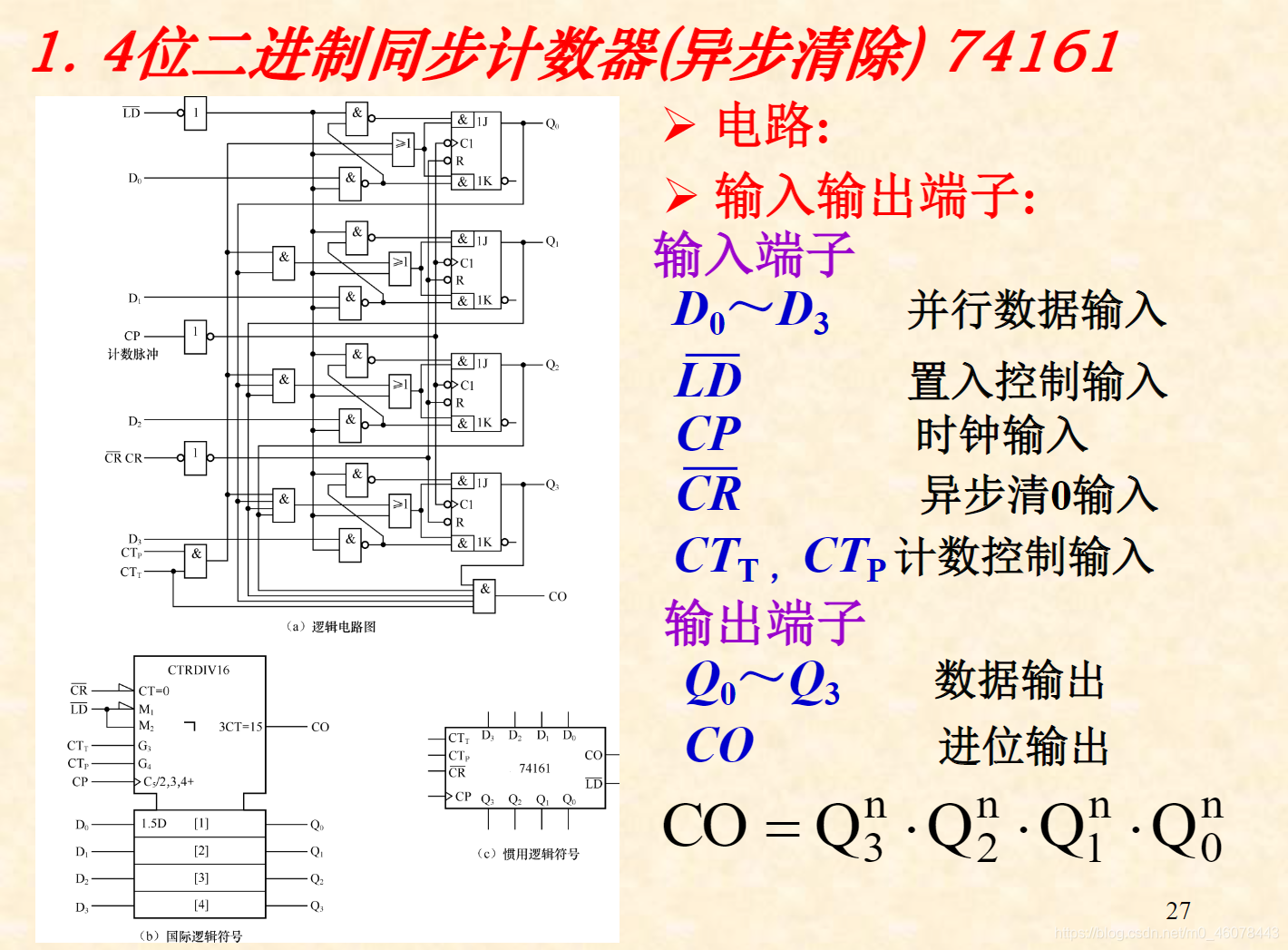

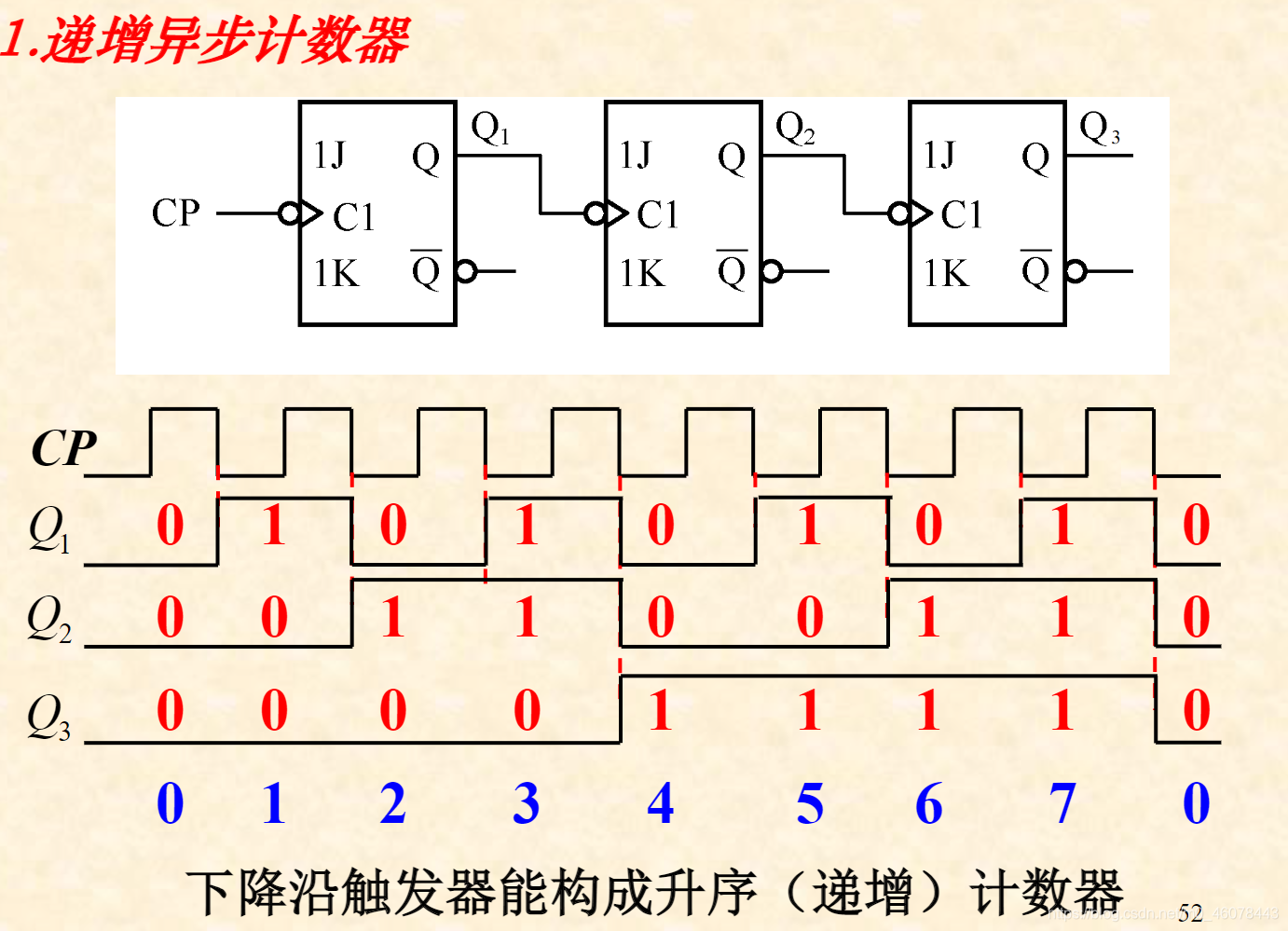

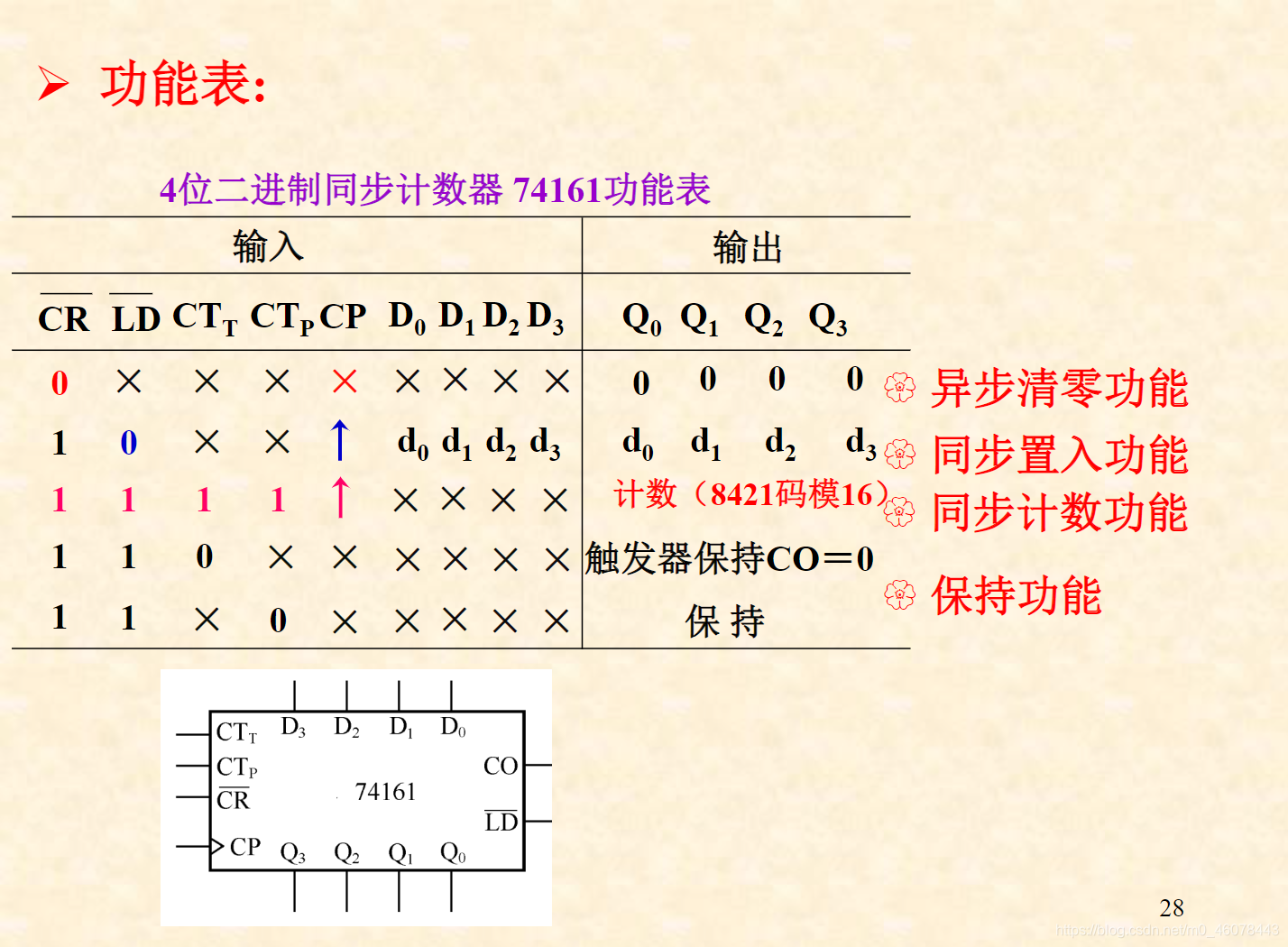

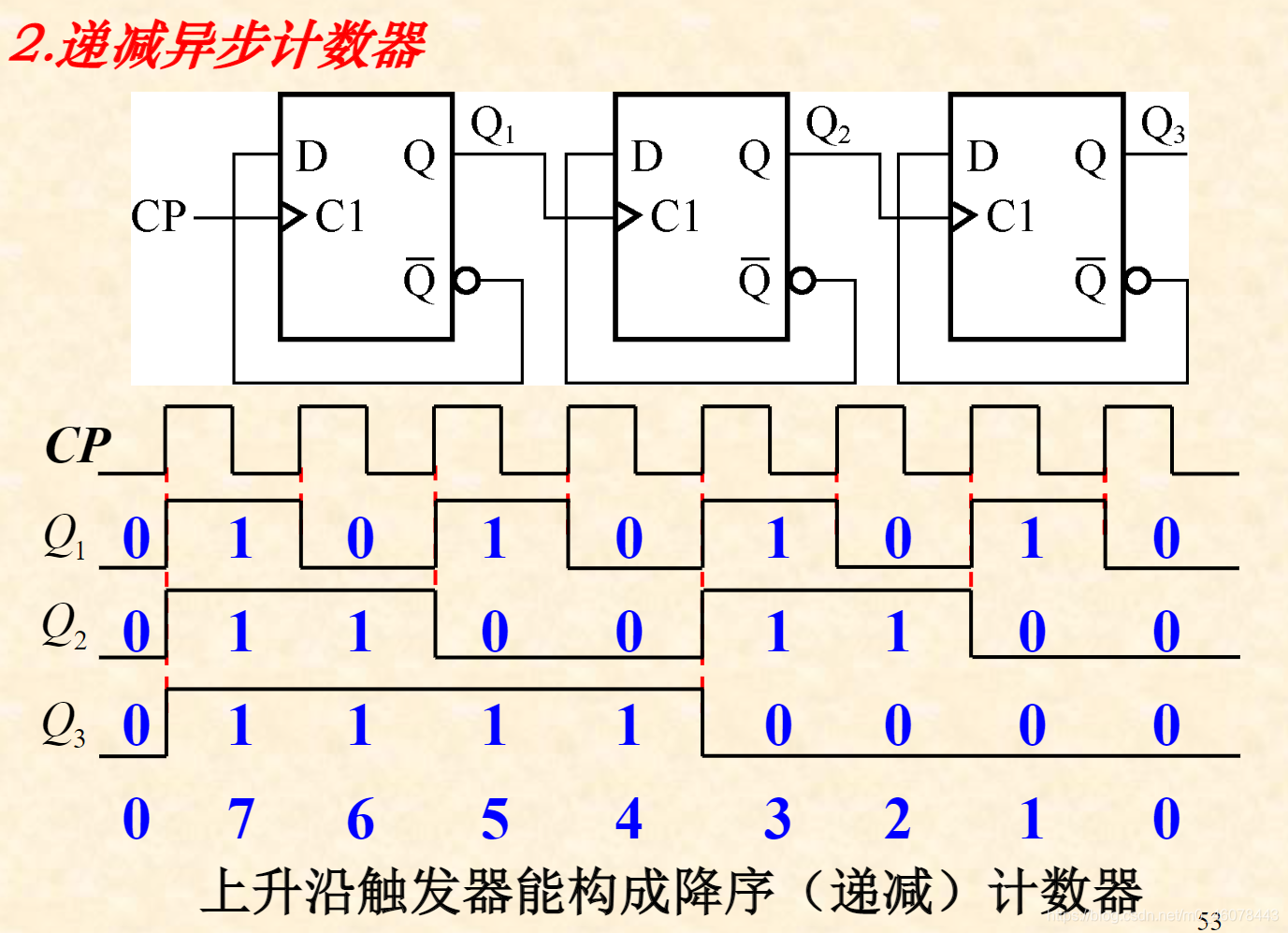

74161异步计数器

在这里插入图片描述
在这里插入图片描述

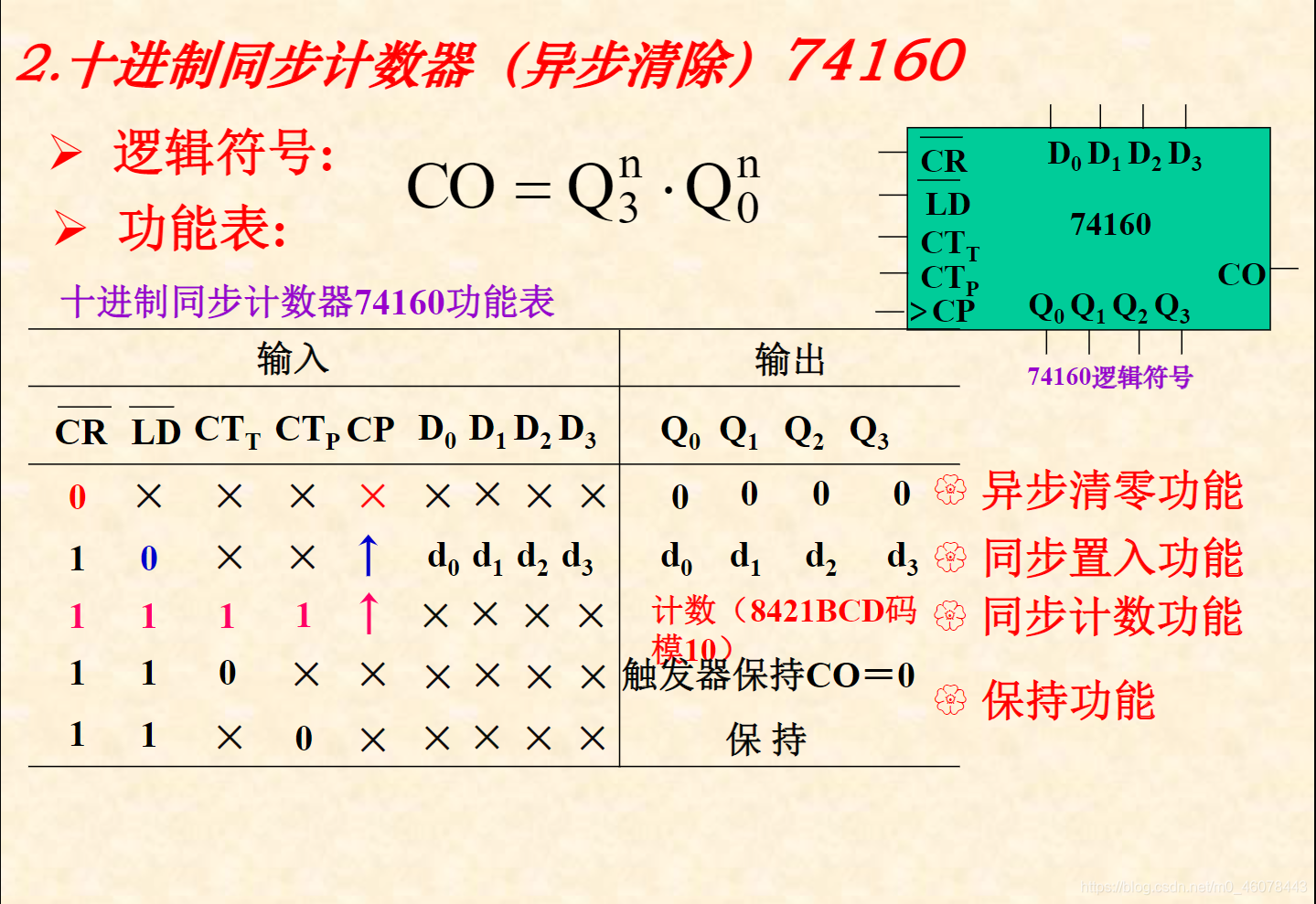

74160:8421BCD异步计数器

在这里插入图片描述

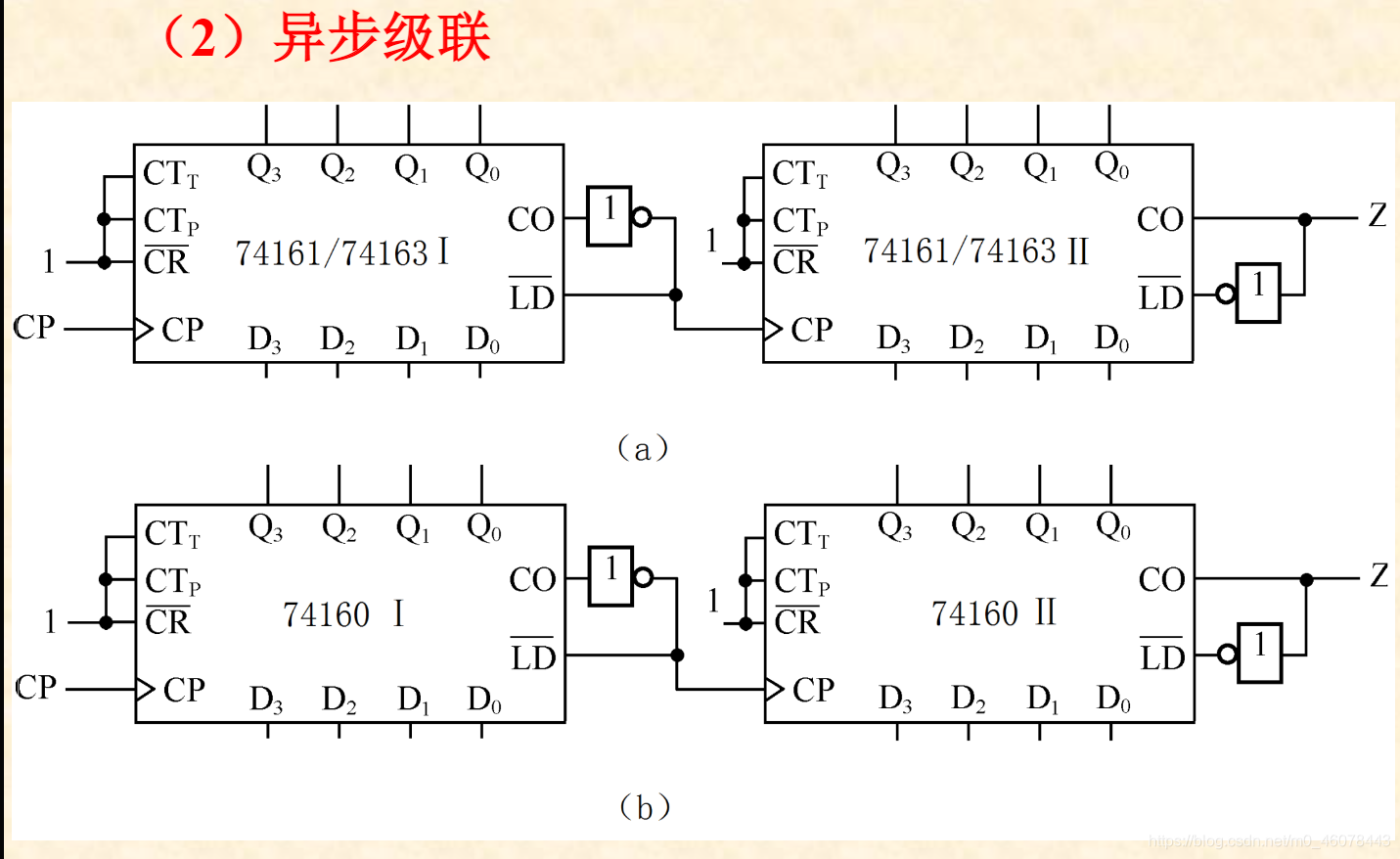

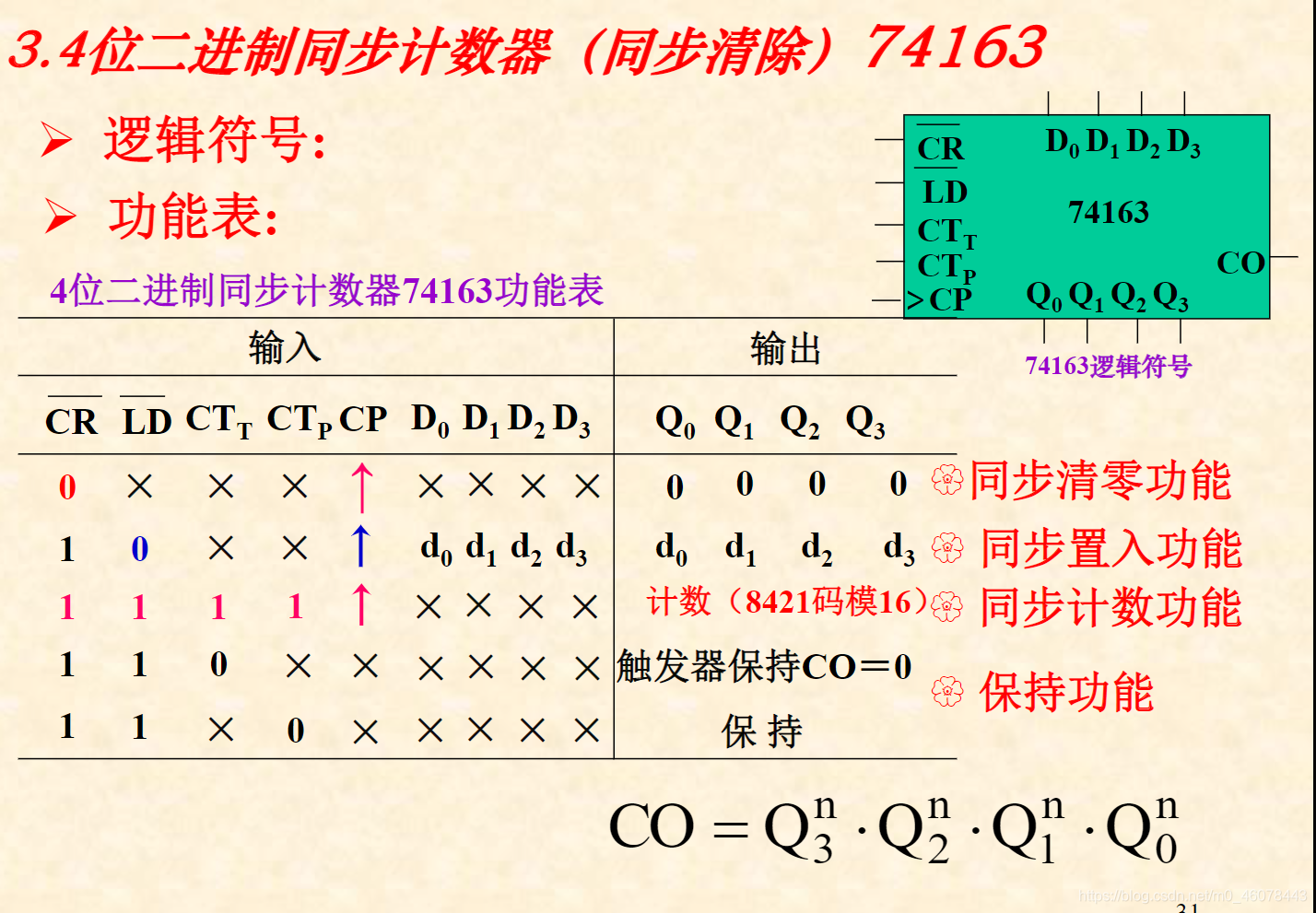

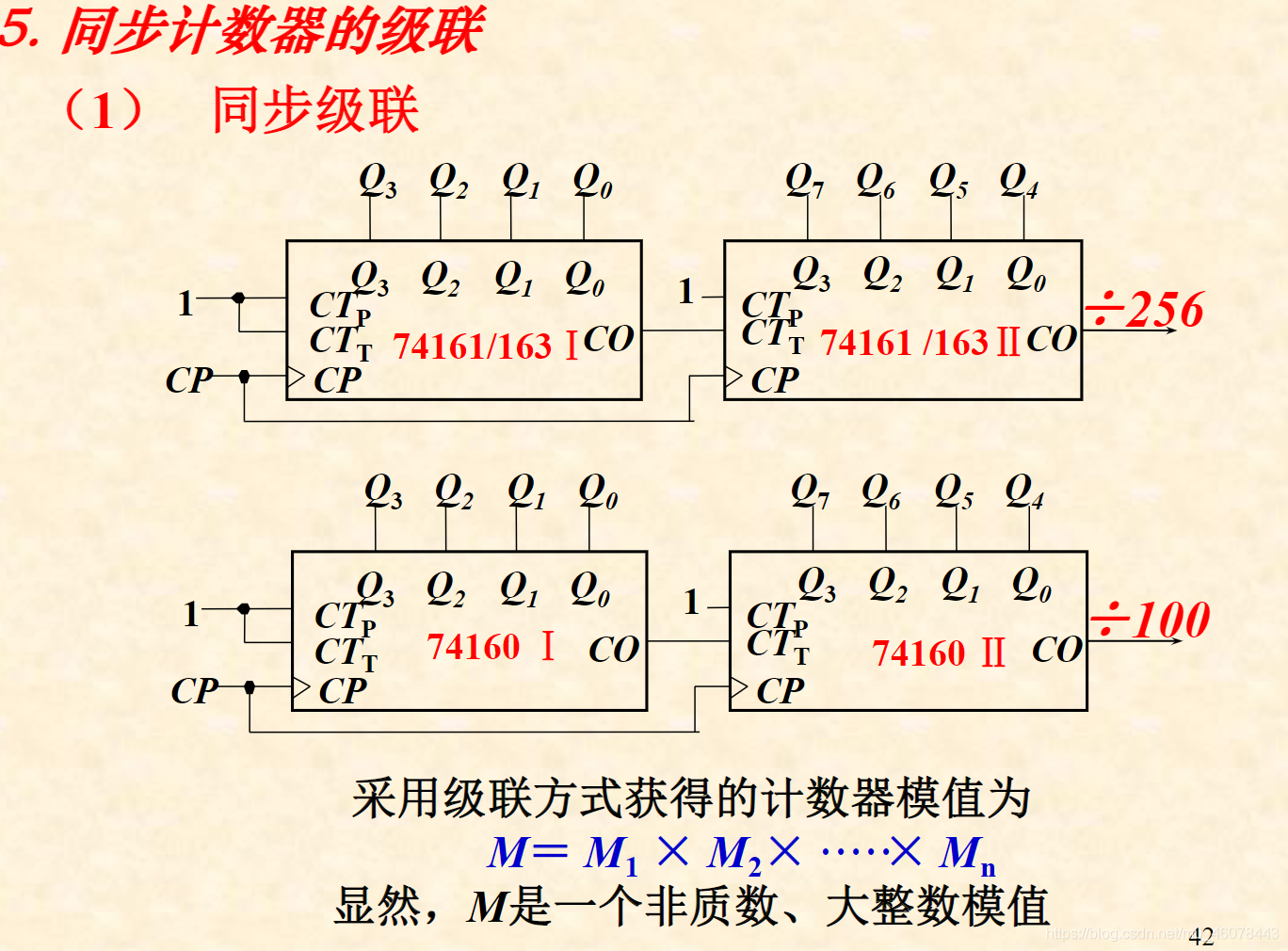

74163：同步计数器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

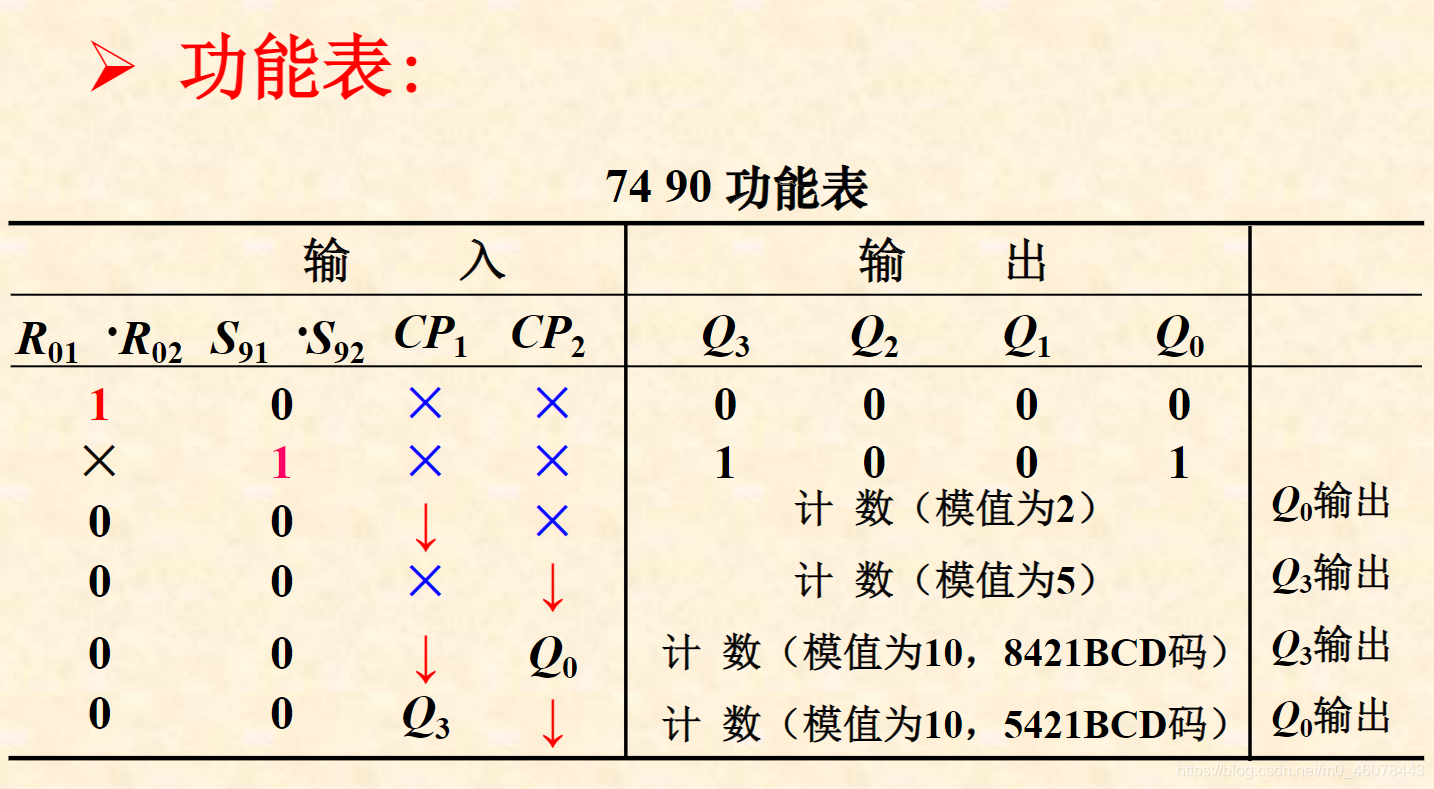

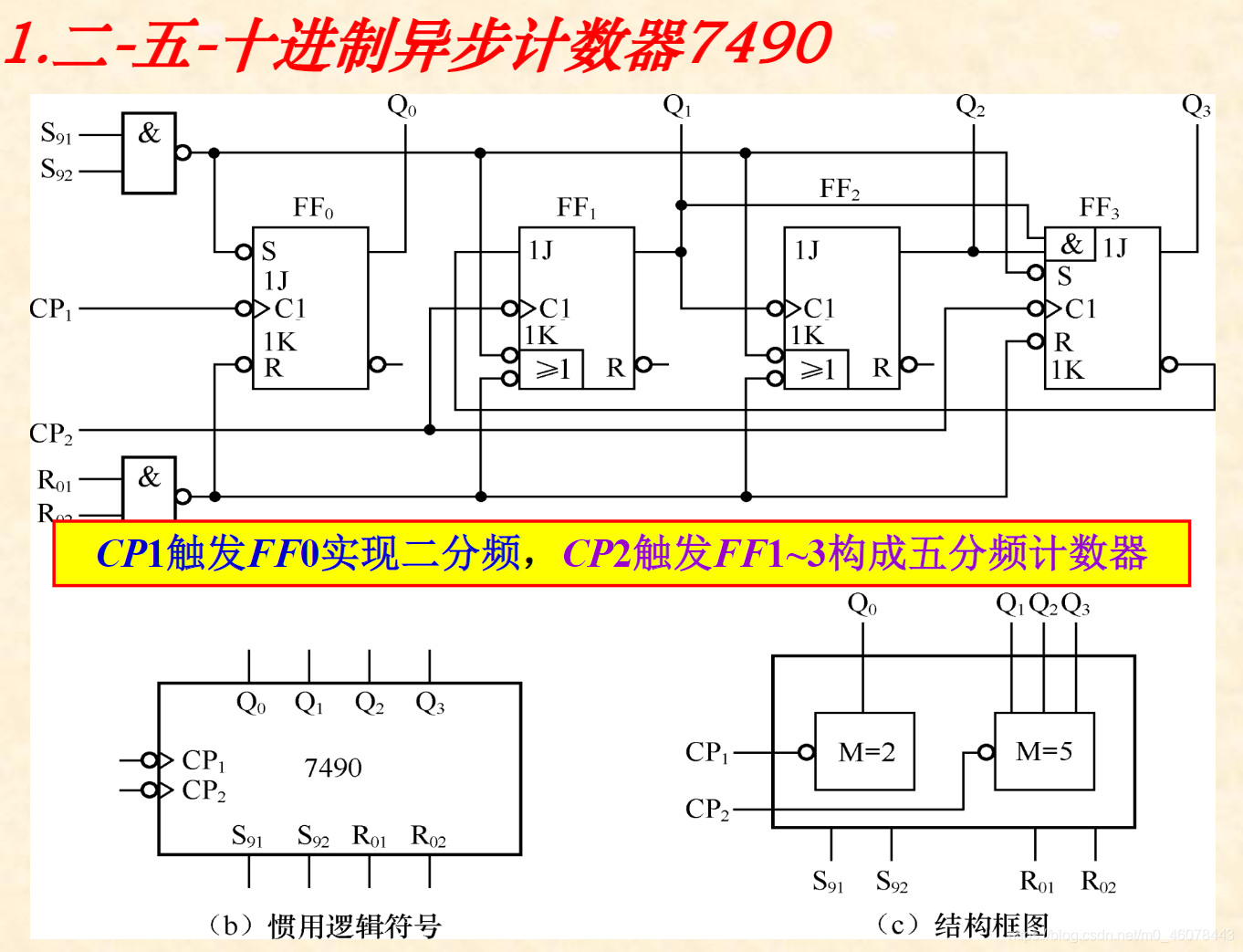

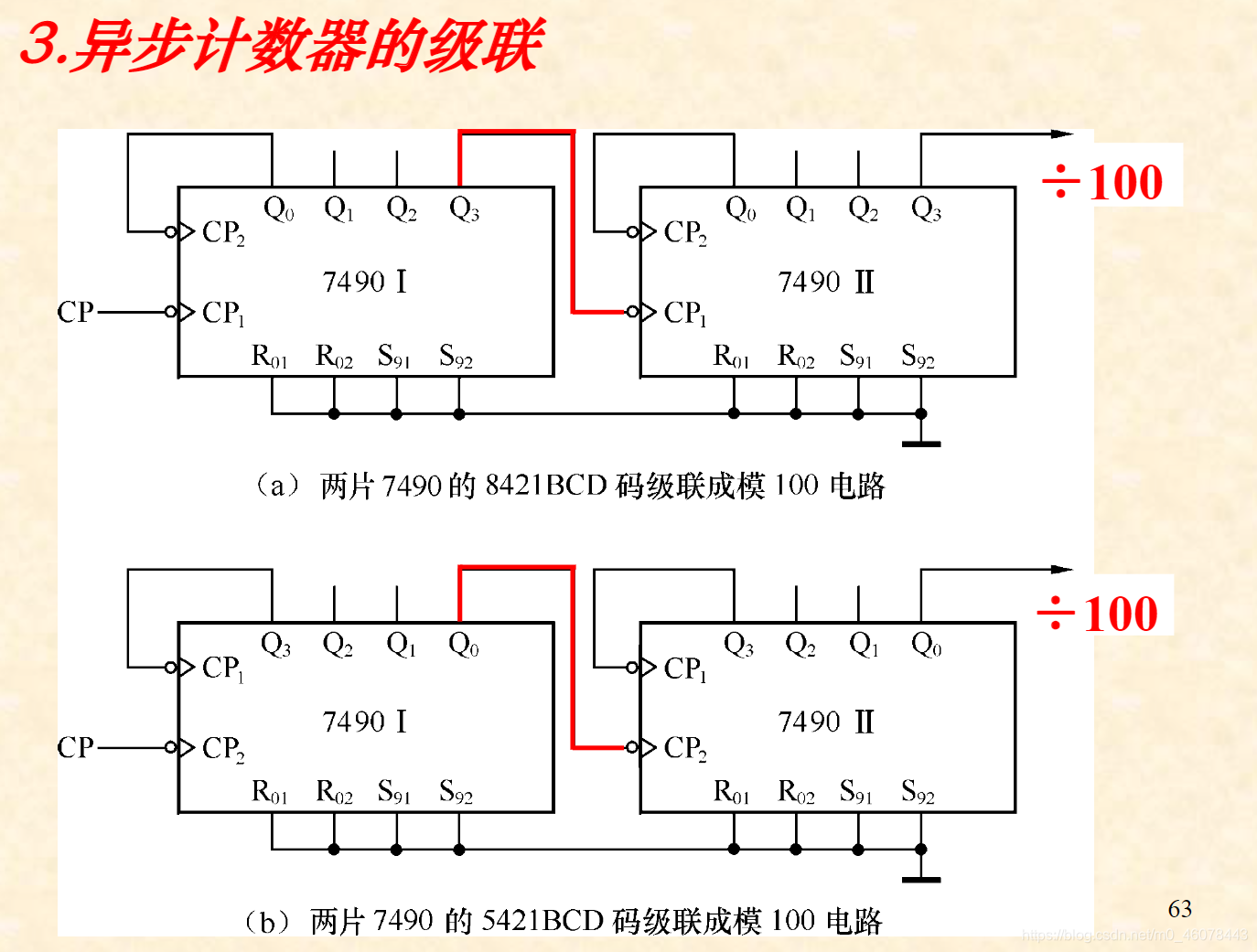

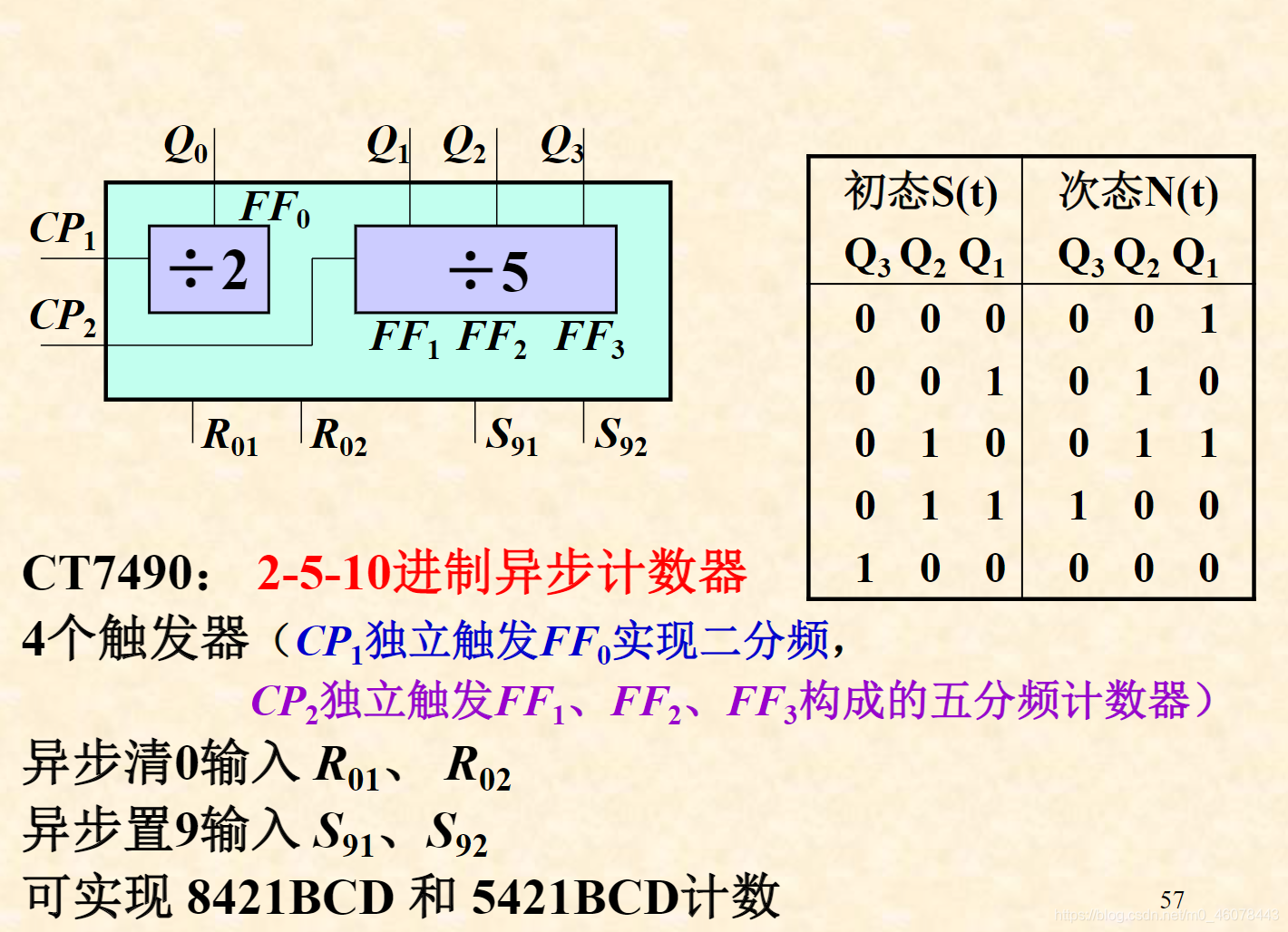

7490：二-五-十进制异步计数器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

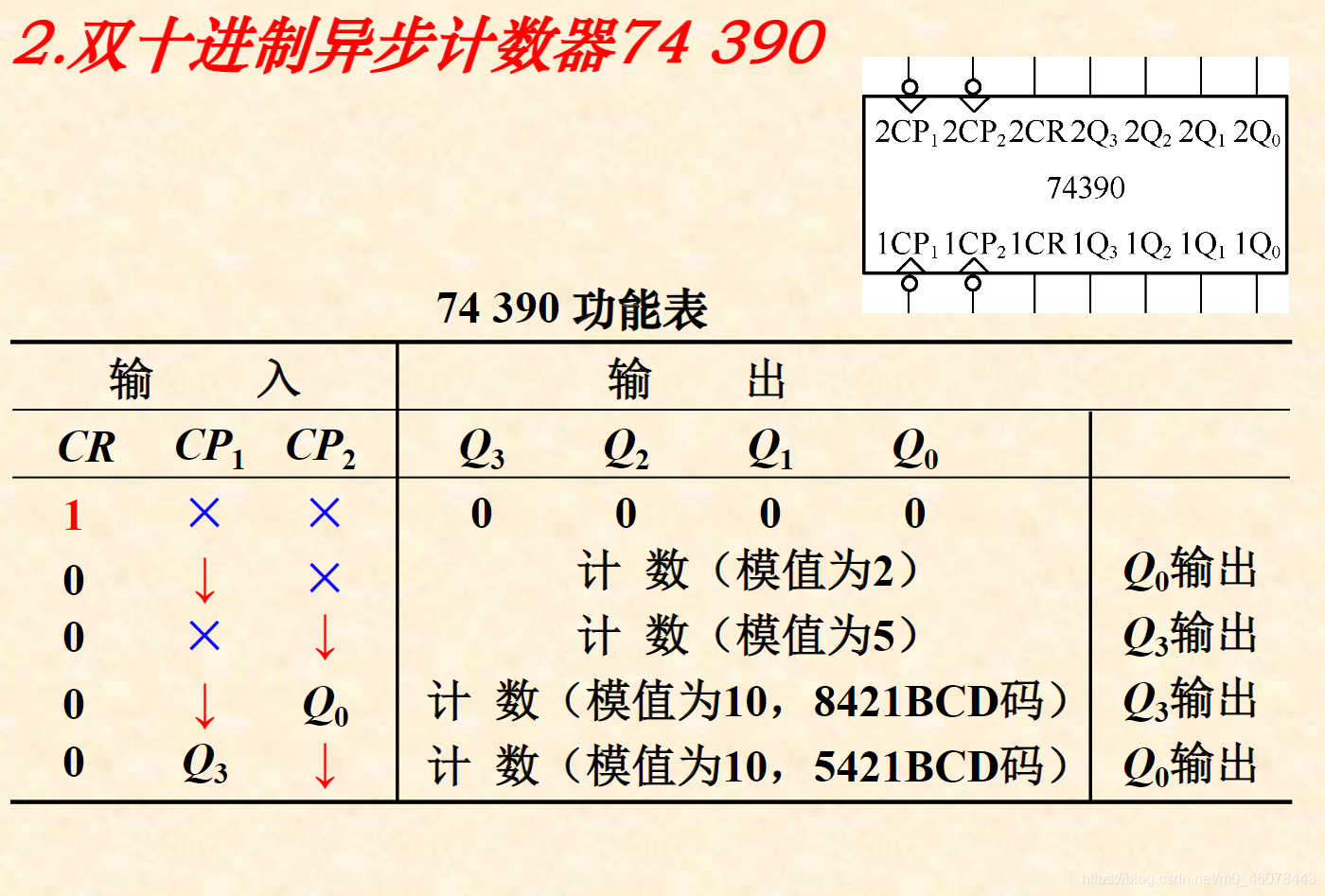

74390：双十进制异步计数器

在这里插入图片描述
在这里插入图片描述

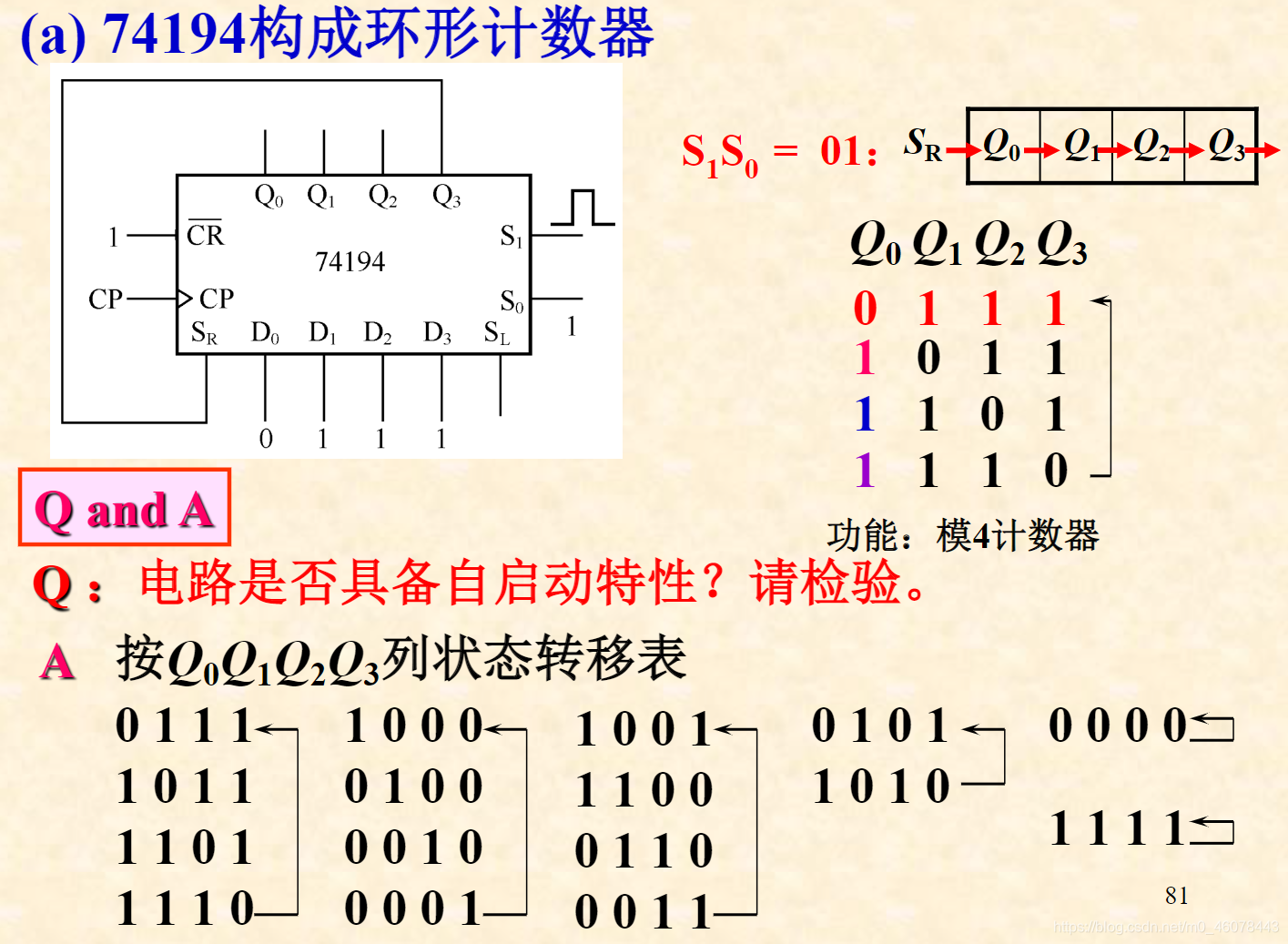

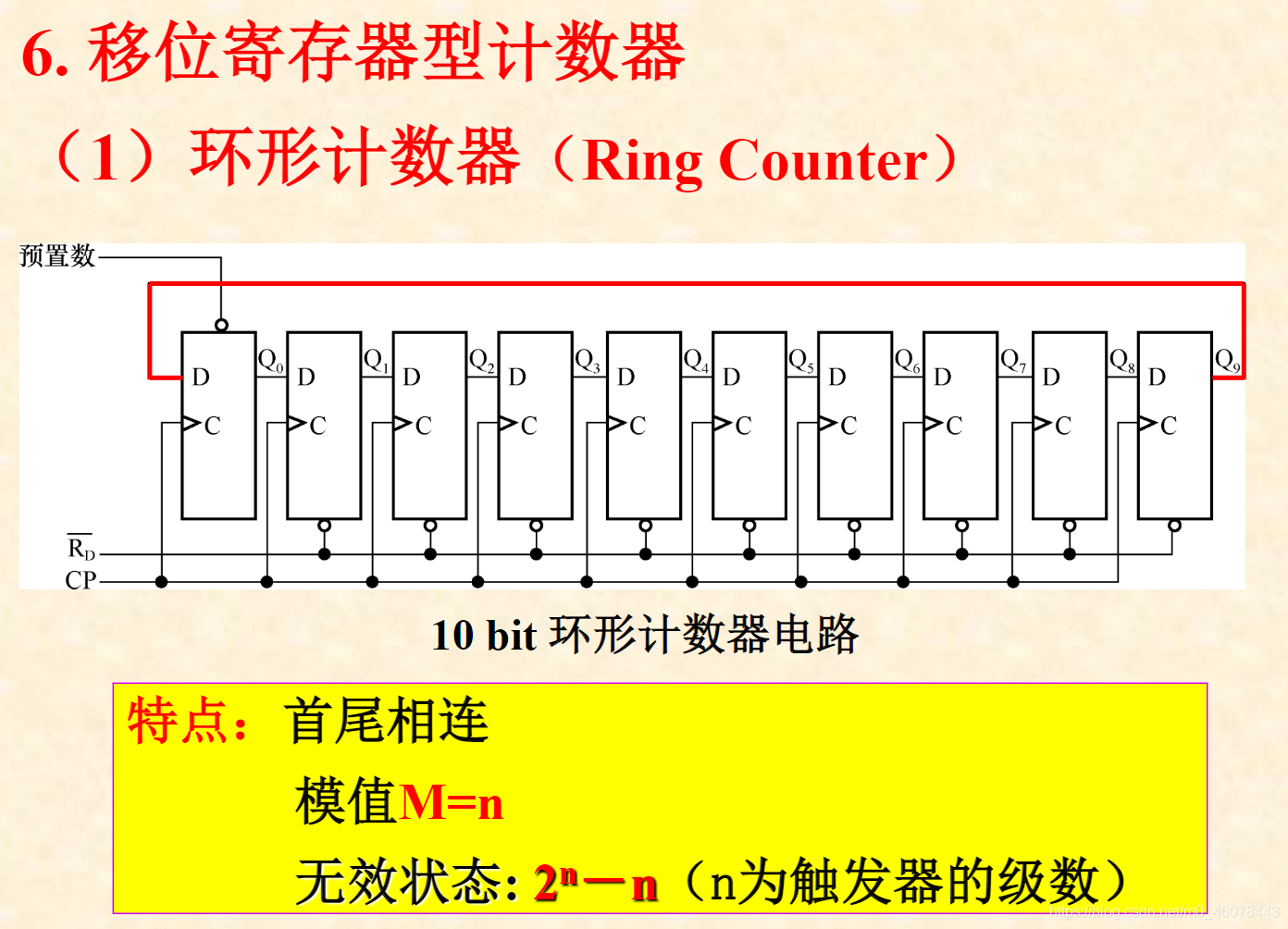

环形移位寄存器

在这里插入图片描述

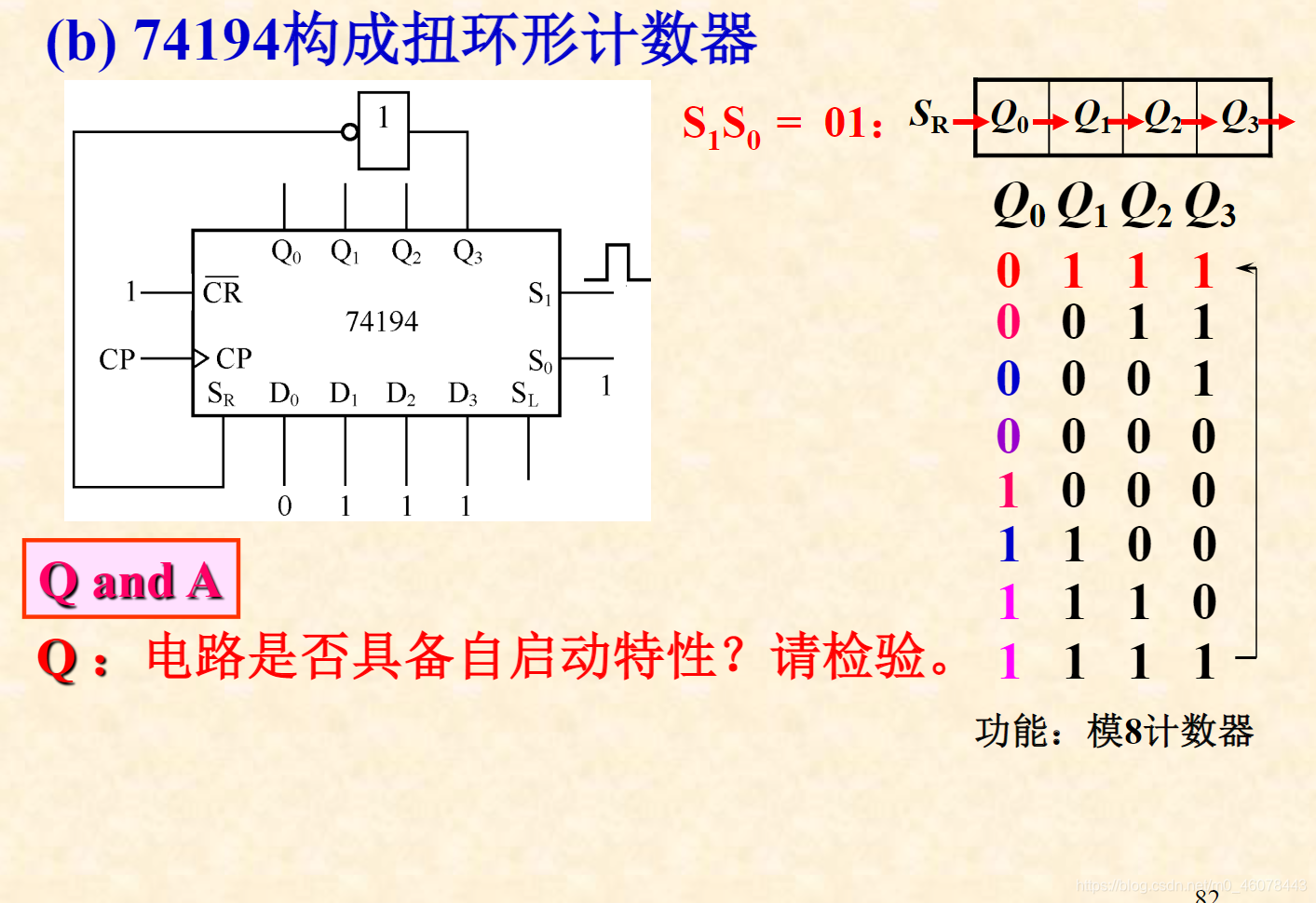

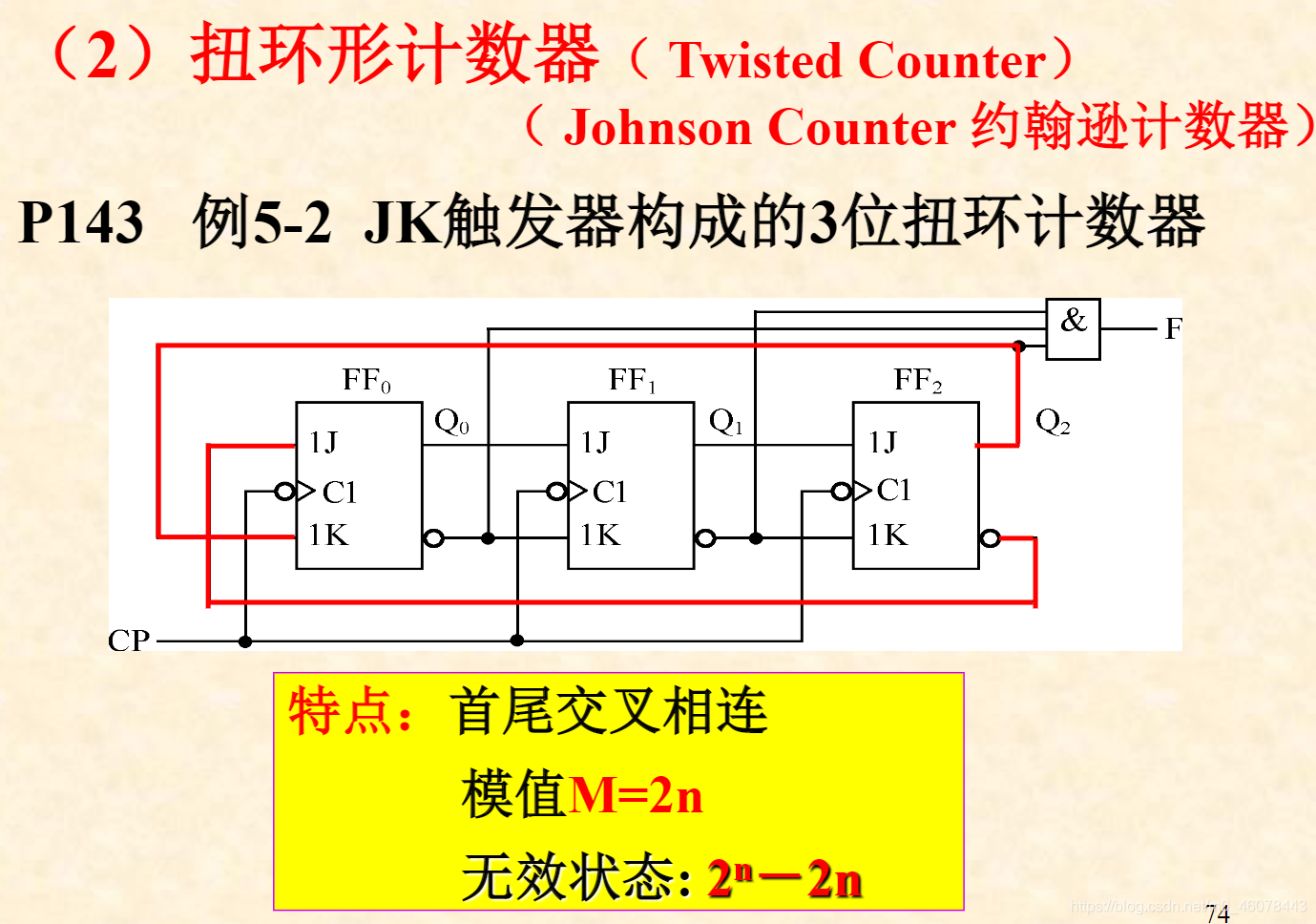

扭环形计数器

在这里插入图片描述

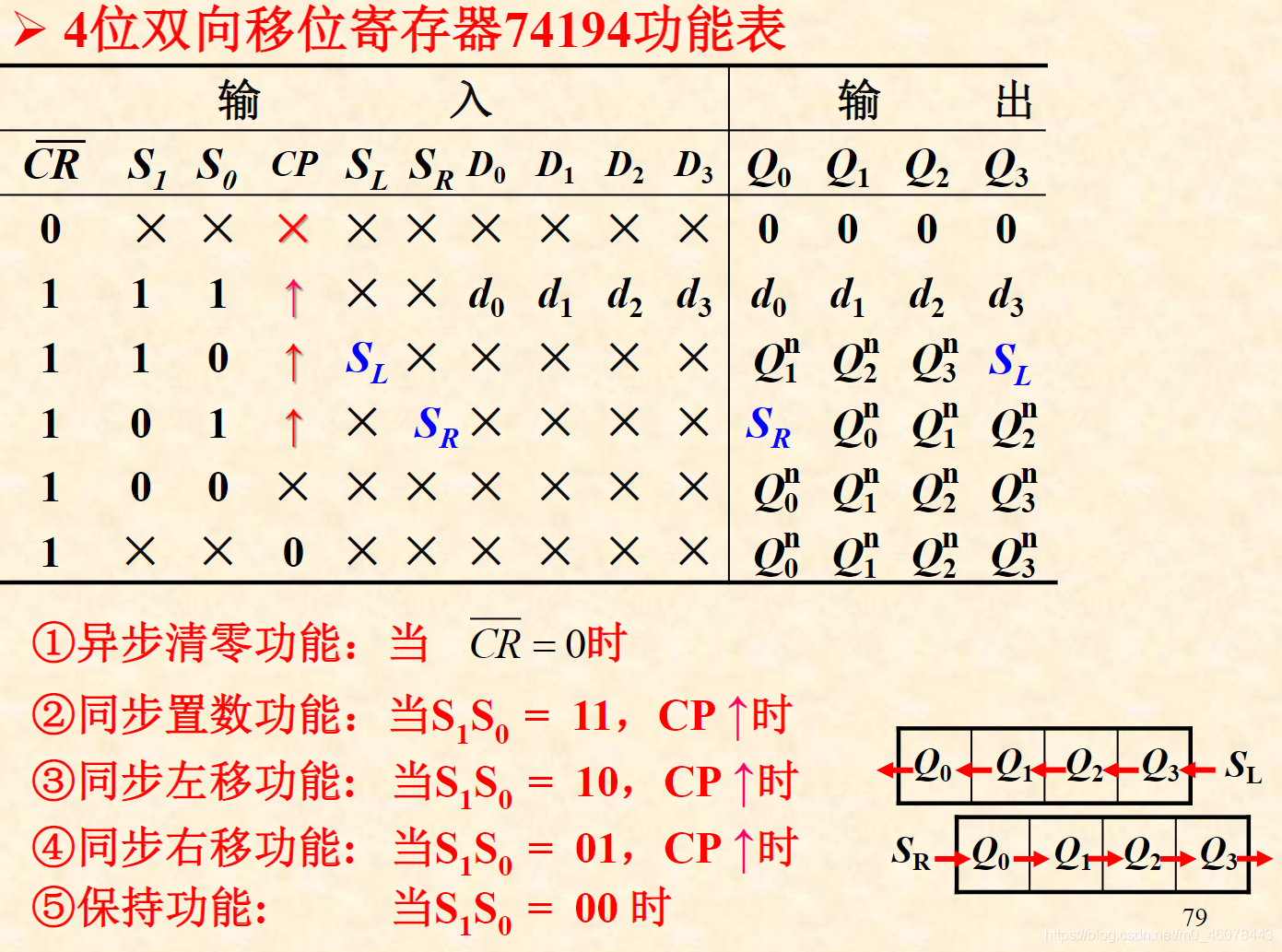

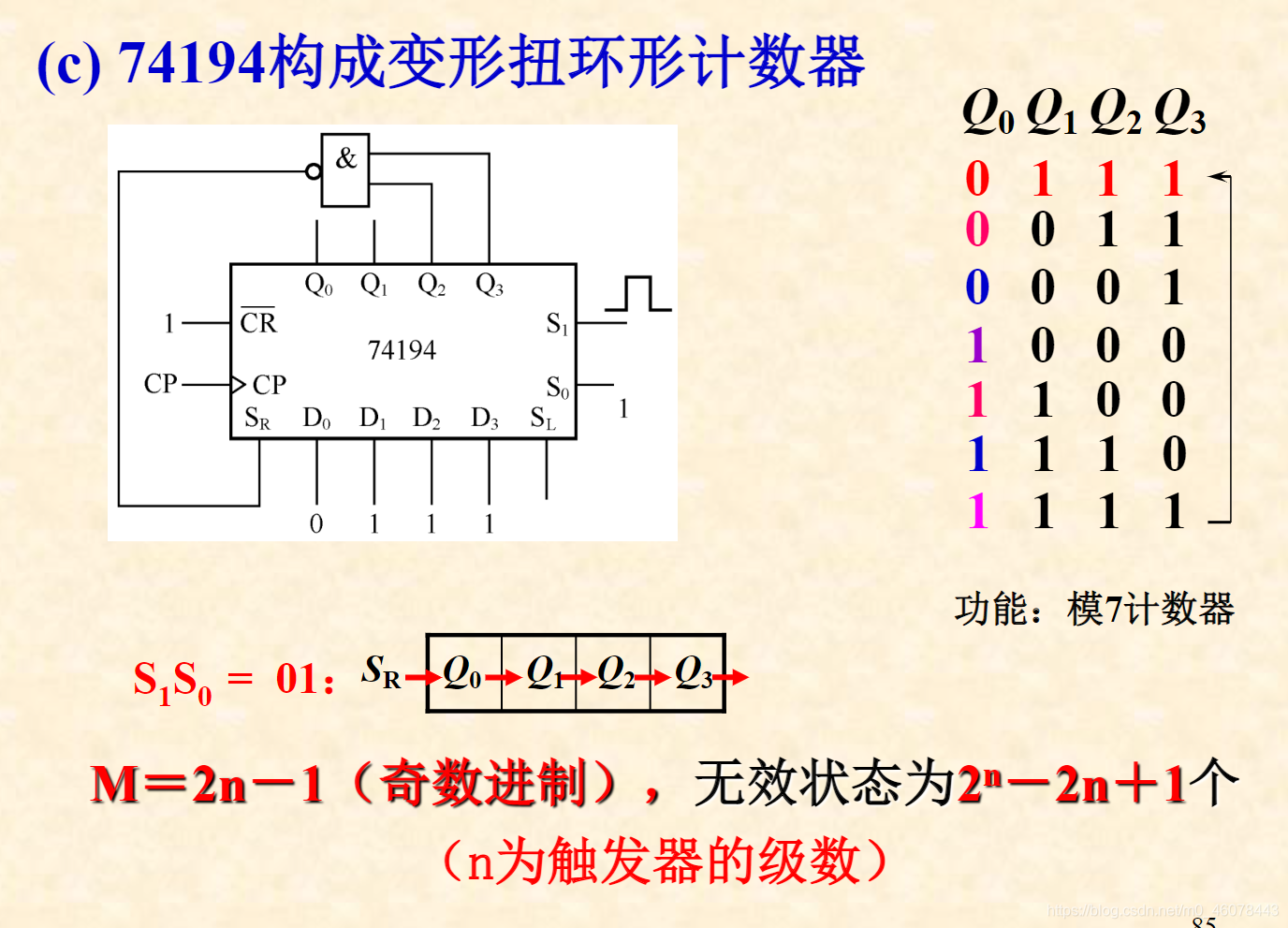

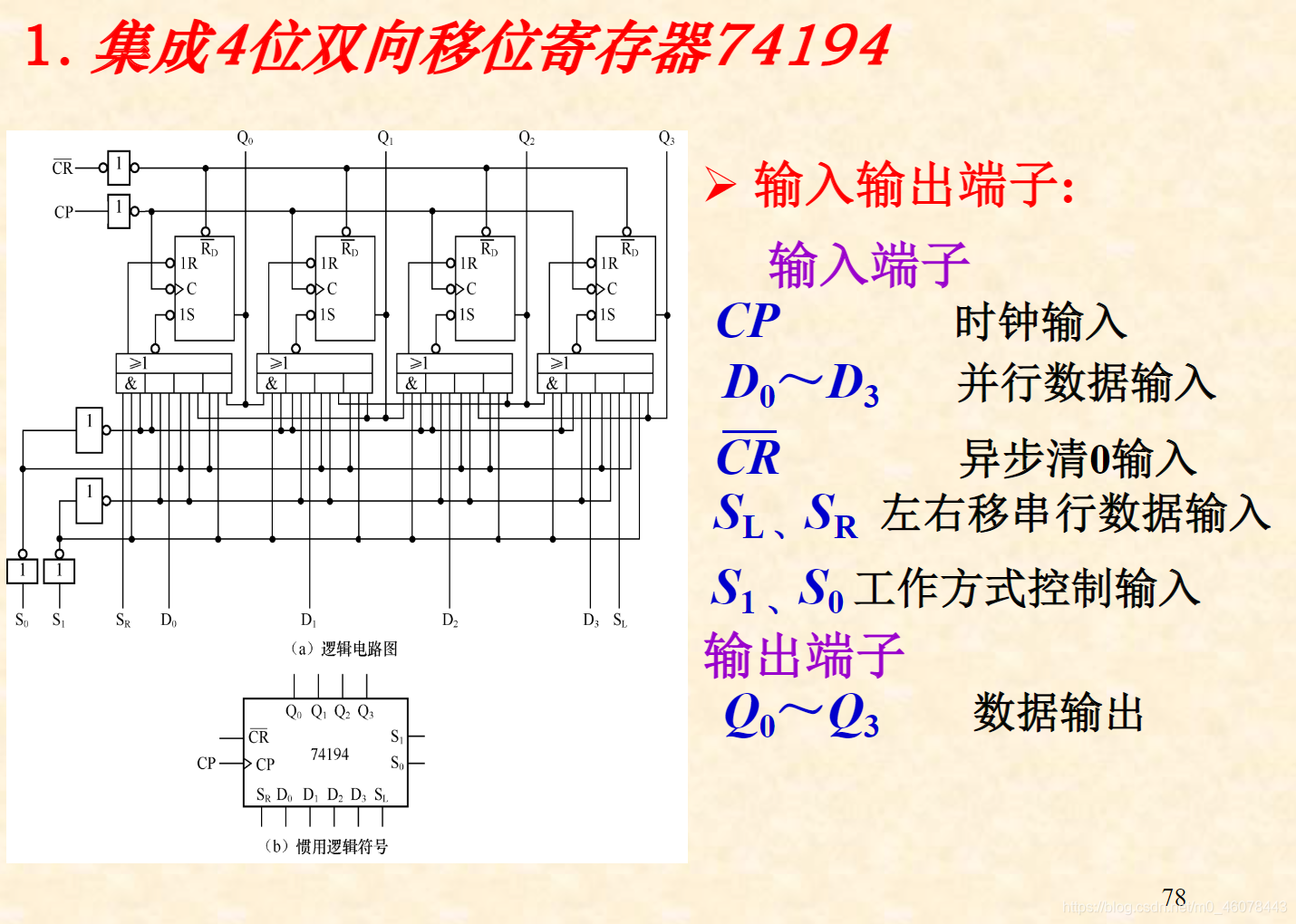

74194：双向移位寄存器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
