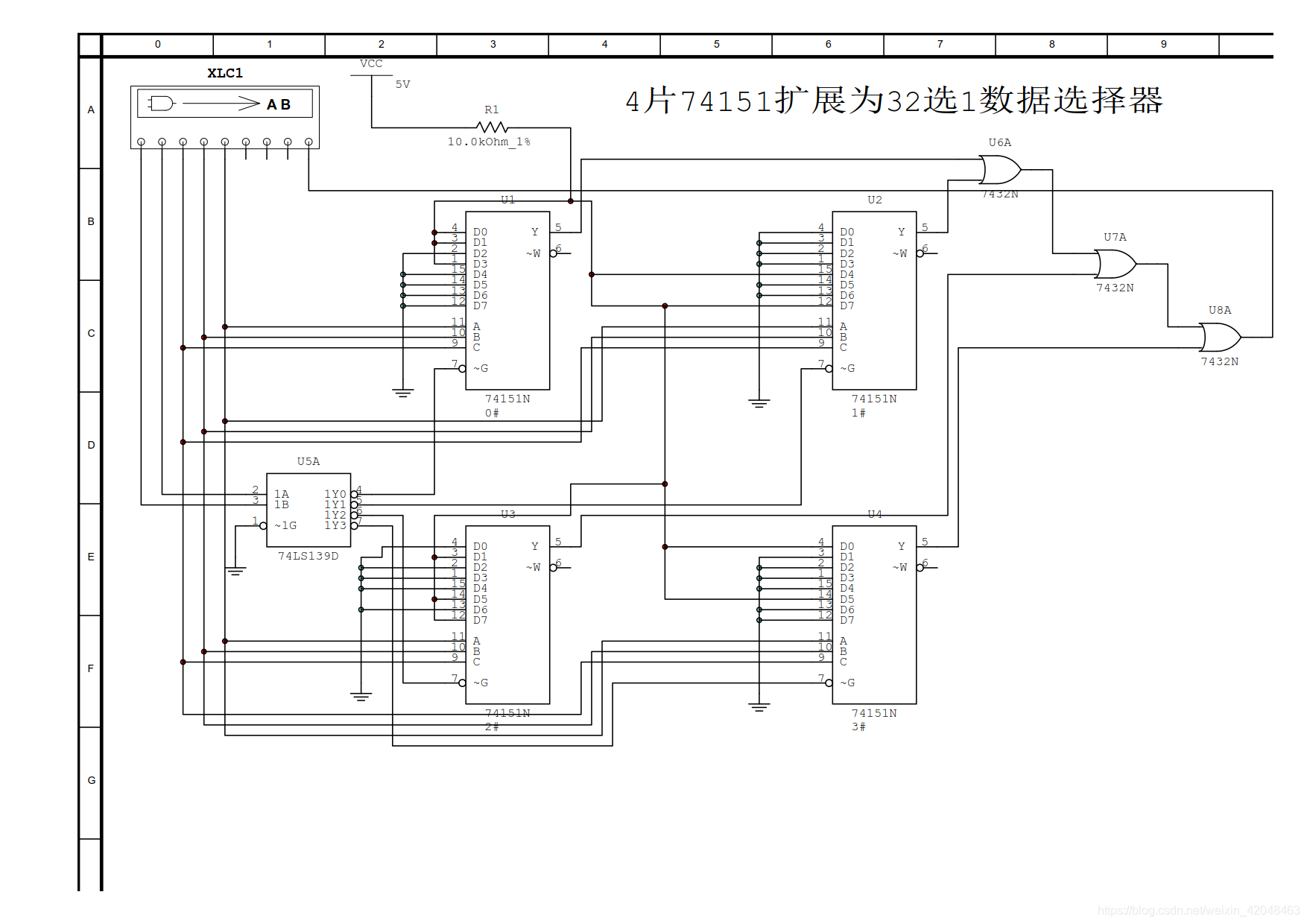

4片74151扩展为32选1数据选择器

         在做较为复杂的电路设计时, 比如设计过程包含对于5变量逻辑函数的实现, 此时若用大量的逻辑门来实现, 那无疑是耗时耗力的: 若直接用32选1数据选择器进行实现, 则只需对照真值表来接线即可, 这样免去了化简函数的繁琐步骤, 即降低了错误的发生率.

        在设计级联电路时, 应绘制级联电路真值表, 以有理论依据地确定4片74151的级联方式.

这种设计方法是读者应该熟练掌握的.

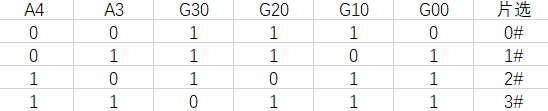

        从级联电路真值表中我们可以看出(A4、A3为高两位输入, 这里作为2-4线译码器74139的两个输入), 取值组合符合2-4线译码器的输出逻辑, 那么直接用1片2-4译码器74139来实现电路的级联即可.
