proteus仿真4路AD转换——pcf8591芯片

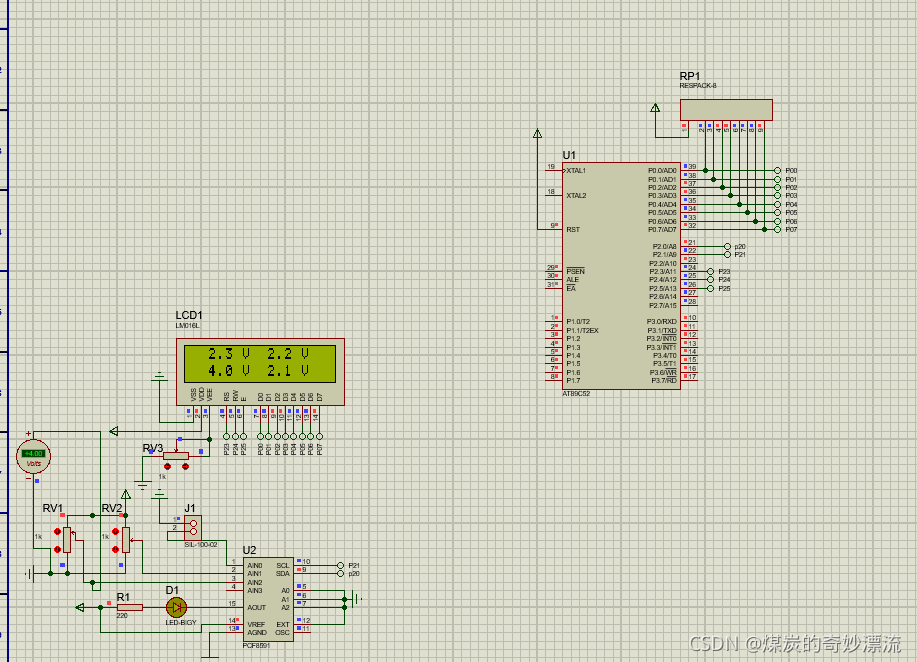

1.proteus原理图


在这里插入图片描述

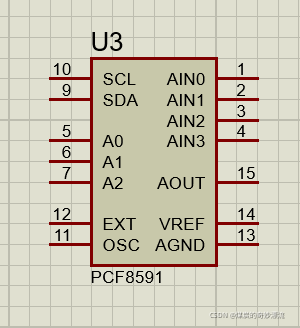

AIN0~AIN3:模拟信号输入端。
A0~A2:引脚地址端。
VDD、VSS:电源端。

SDA、SCL:I2C 总线的数据线、时钟线。
OSC:外部时钟输入端,内部时钟输出端。
EXT:内部、外部时钟选择线,使用内部时钟时 EXT 接地。

AGND:模拟信号地。
AOUT:D/A 转换输出端。
VREF:基准电源端。

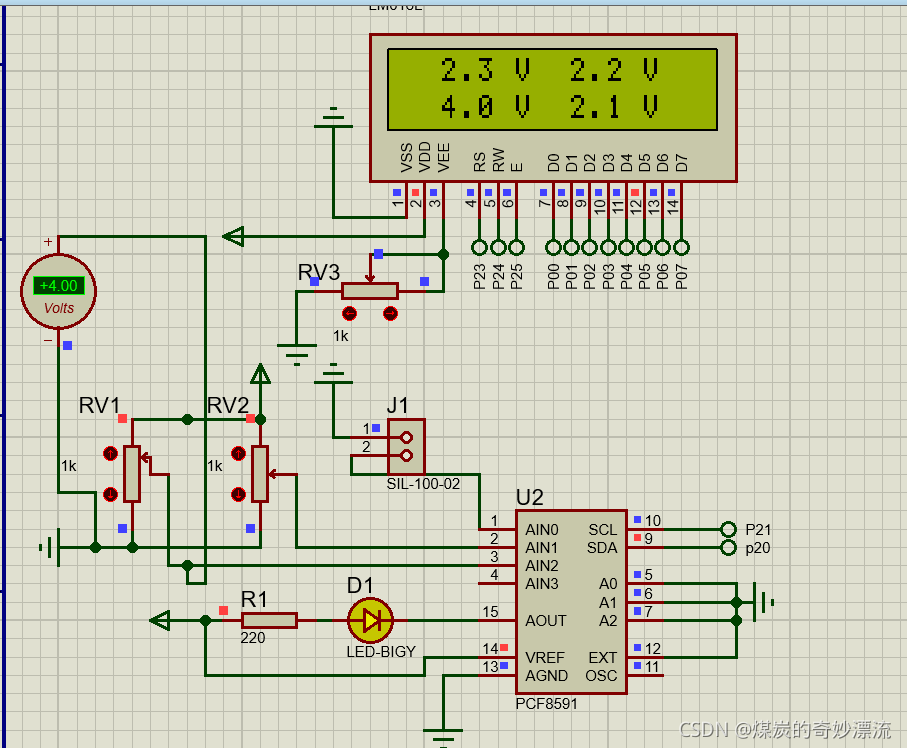

在这里插入图片描述

在这里插入图片描述
