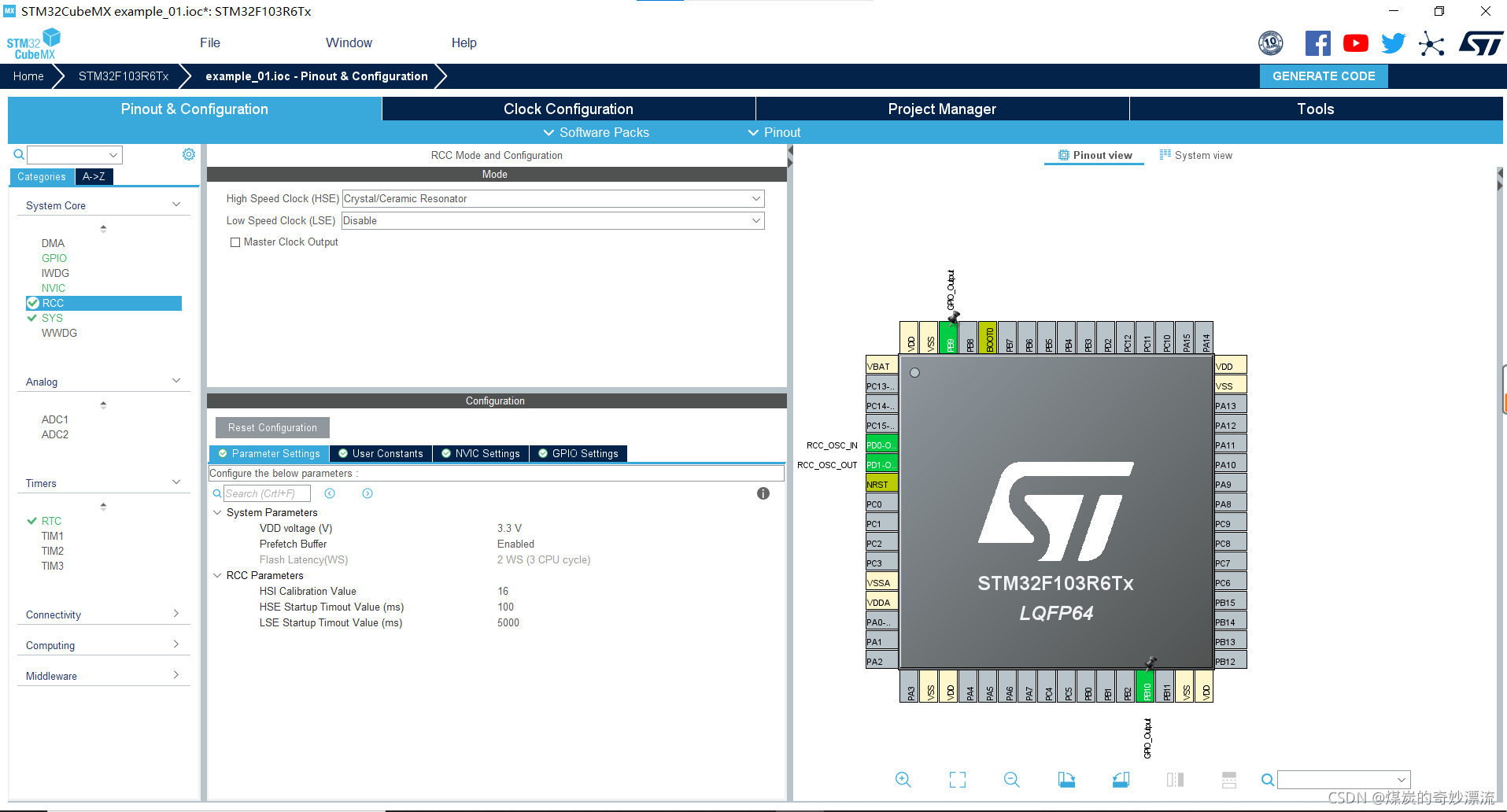

用Cube和proteus仿真STM32跑马灯动态图如图：1.准备STM32CubeMX和proteus软件MDK51.为生成代码和电路仿真2.为编写代码2.电路搭建这个电路很简单，仿真我就没加电阻限流3.生成代码1.设置IO口点击有边GPIO，如图PB9，PB10 设置为OUTPUT PUSH模式2.启动时钟点击RCC ，设置HSE为如图所示3.时钟配置如图所示，我时钟是乱设的，我还不怎么熟悉，因为时钟问题，后面仿真会出现Simulation is not r
摘要由CSDN通过智能技术生成

用Cube和proteus仿真STM32跑马灯

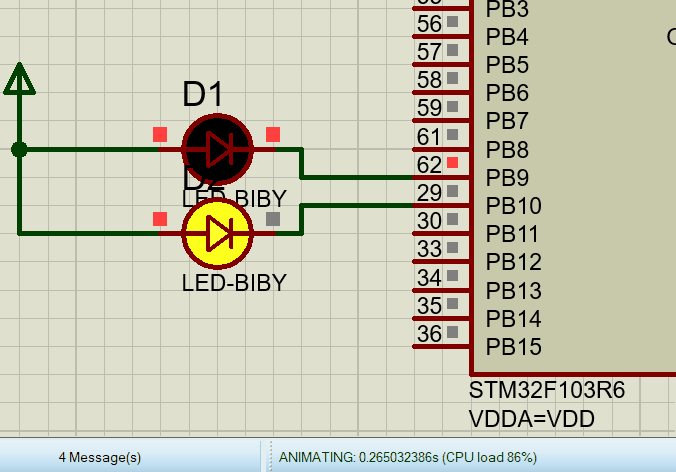

动态图如图：
请添加图片描述

1.准备

  1. STM32CubeMX和proteus软件
  2. MDK5

1.为生成代码和电路仿真
2.为编写代码

2.电路搭建

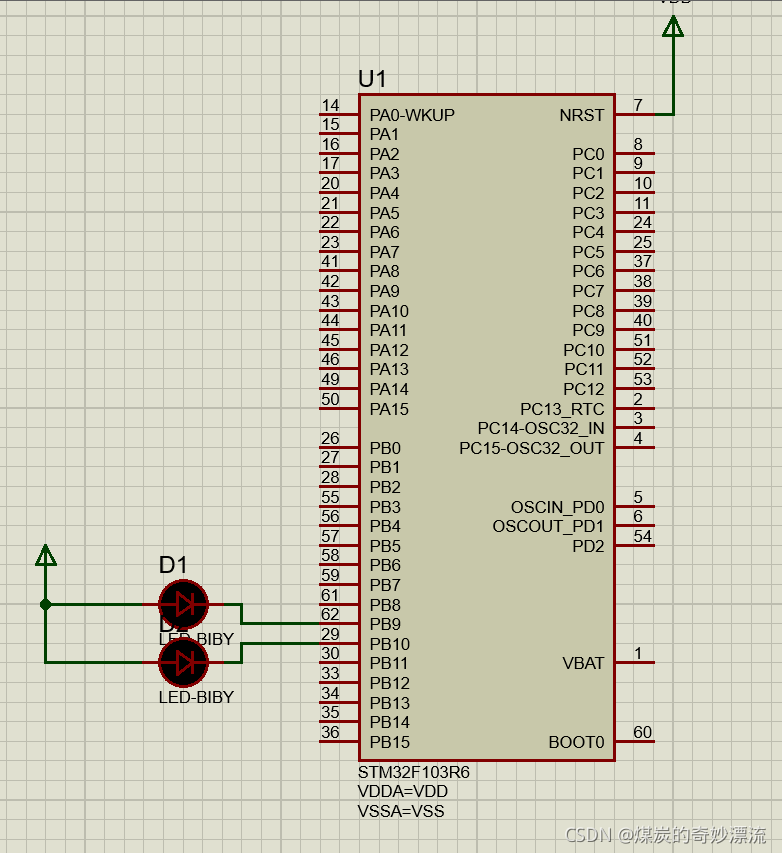

在这里插入图片描述
这个电路很简单，仿真我就没加电阻限流

3.生成代码

1.设置IO口

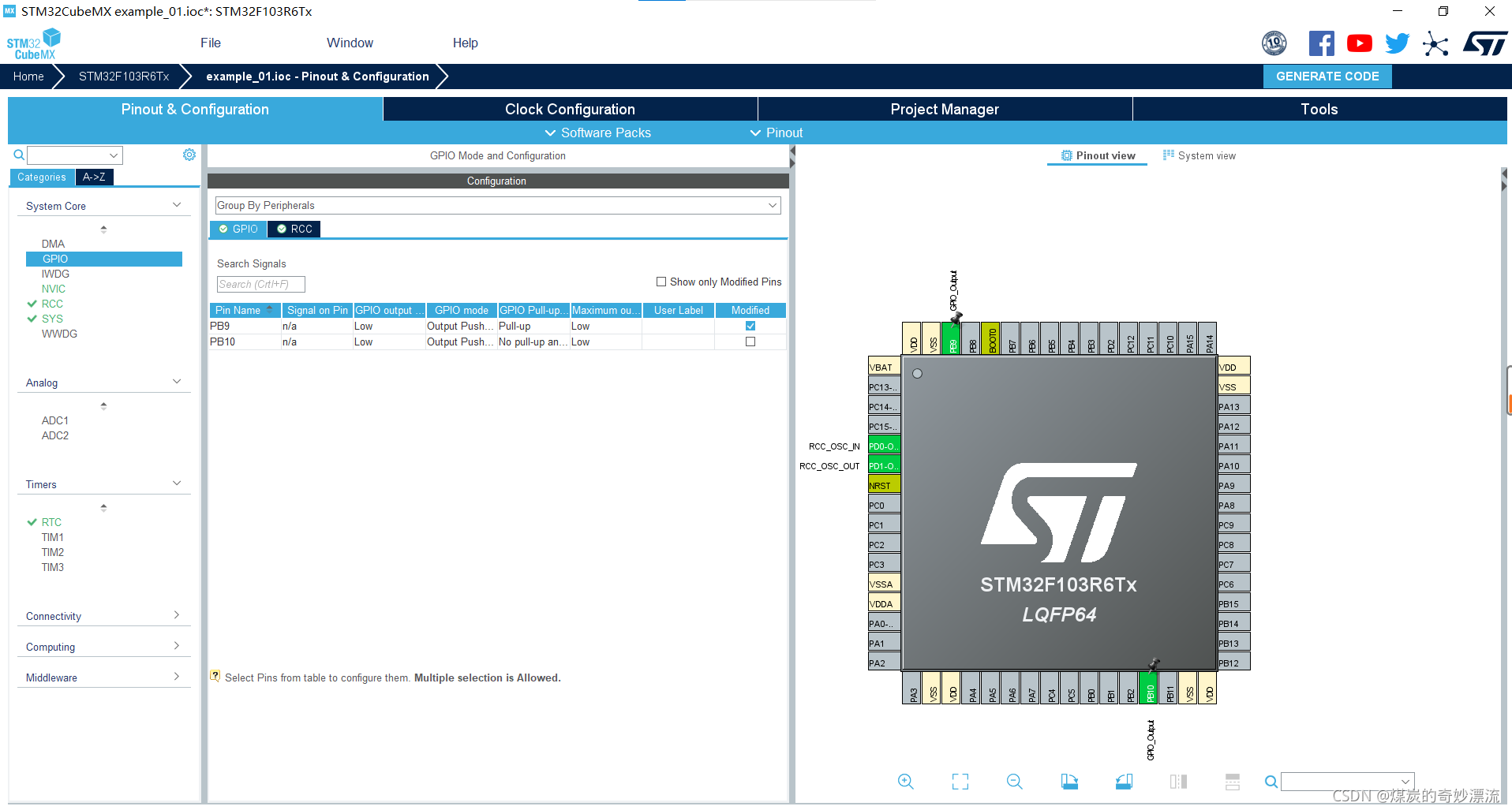

点击有边GPIO，如图PB9，PB10 设置为OUTPUT PUSH模式
