ESP32CAM电阻设置

在IPEX连接器旁边有三个小的白色方块,像一个"<"一样布置,中间位置很常见。有一个电阻器选择所需的天线。以下是两种配置:

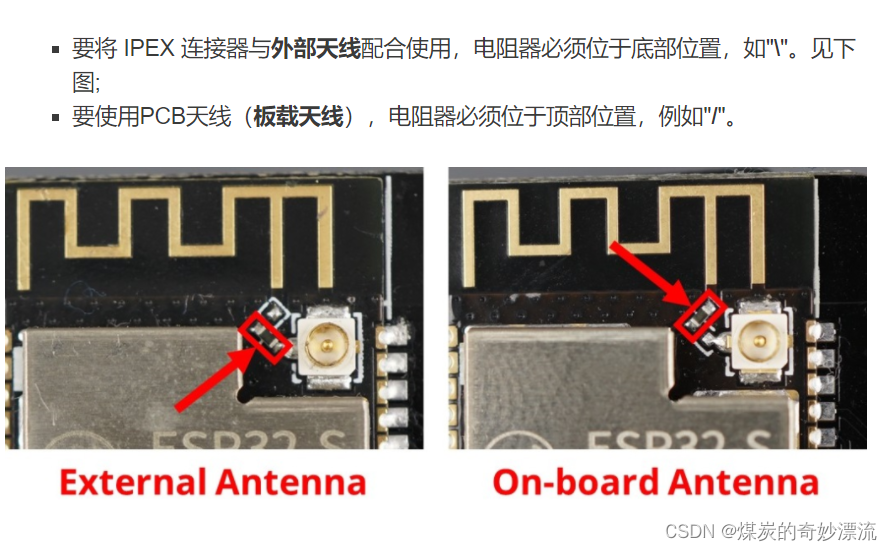

要将 IPEX 连接器与外部天线配合使用,电阻器必须位于底部位置,如""。见下图;
要使用PCB天线(板载天线),电阻器必须位于顶部位置,例如"/"。ESP32-CAM 摄像头 AI Thinker 模块 外置天线和板载天线

查看您的主板,看看它是否设置为使用板载天线或 IPEX 连接器。如果您靠近路由器,则使用板载天线效果很好。我们建议使用带有外部天线的 IPEX 连接器,以获得更好的效果。

由于连接不良,当您不使用外部天线时,具有视频流的项目经常崩溃。因此,请确保您获得一个可以使您的项目可靠地运行。

要启用或禁用板载天线,您只需拆开该电阻并以所需配置焊接即可。您也可以放下一些焊料来连接这些点(只要连接了焊盘,您不一定需要添加电阻器)。

<think>好的,用户想了解ESP32-CAM设备中闪光灯的控制方法或硬件连接方案。首先,我需要回忆ESP32-CAM的相关硬件资料。根据引用[1]和[2],ESP32-CAM有两个LED,分别连接到GPIO4和GPIO33。其中,GPIO4控制的是闪光灯,通常用于摄像时的补光,而GPIO33可能是一个红色指示灯,用于状态显示。用户主要关注的是闪光灯,所以需要重点讲解GPIO4的控制方法。 接下来,硬件连接方面,ESP32-CAM模块通常已经内置了闪光灯LED,所以用户不需要额外连接硬件。不过,如果用户想要外接更强大的闪光灯,可能需要通过GPIO4连接外部电路,比如三极管或继电器驱动高功率LED。这时候需要考虑电流和电压的匹配,可能需要添限流电阻或者驱动模块,避免损坏GPIO口。 软件控制部分,用户可能需要使用Arduino IDE或者MicroPython进行编程。引用[1]中的示例代码展示了如何通过Arduino控制GPIO4的高低电平来开关闪光灯。而引用[2]则提到了uPython的实现,通过网页控制GPIO。需要分别给出两种方法的代码示例,并解释关键部分,比如引脚初始化和数字写入。 另外,用户可能会遇到的问题包括GPIO配置错误、电流不足导致LED亮度不够,或者外接电路设计不当导致的硬件损坏。在回答中应该提醒用户注意这些点,并建议使用合适的电阻或驱动电路。 最后,生成的相关问题需要围绕ESP32-CAM的闪光灯控制展开,比如硬件连接的注意事项、PWM调光、与其他功能冲突的解决方法,以及如何远程控制等。这些问题能帮助用户进一步深入学习和解决实际应用中可能遇到的困难。</think>### ESP32-CAM闪光灯控制方法 #### 一、硬件基础 1. ESP32-CAM内置两个LED: - 闪光灯LED(高亮度):连接至GPIO4引脚 - 红色状态灯:连接至GPIO33引脚 2. 默认硬件连接已集成,无需额外接线即可使用内置LED[^1][^2] #### 二、Arduino控制方案 ```arduino void setup() { pinMode(4, OUTPUT); // 初始化GPIO4为输出模式 } void loop() { digitalWrite(4, HIGH); // 开启闪光灯 delay(1000); digitalWrite(4, LOW); // 关闭闪光灯 delay(1000); } ``` 注意事项: - 闪光灯工作电流约20mA,直接驱动时无需外接电路 - 需禁用SD卡功能(GPIO4与SD卡共用引脚) #### 三、MicroPython实现 ```python from machine import Pin import time flash = Pin(4, Pin.OUT) while True: flash.value(1) # 开启 time.sleep(1) flash.value(0) # 关闭 time.sleep(1) ``` #### 四、外接大功率LED方案 当需要驱动更高亮度光源时: 1. 硬件连接: ``` ESP32-CAM GPIO4 → 1kΩ电阻 → NPN三极管基极 三极管集电极接LED正极 → 5V电源 LED负极接三极管发射极 ``` 2. 需外接独立电源供电(推荐5V/2A以上) #### 五、亮度调节(PWM) ```arduino const int ledChannel = 0; // PWM通道 const int resolution = 8; // 8位分辨率 void setup() { ledcSetup(ledChannel, 5000, resolution); ledcAttachPin(4, ledChannel); } void loop() { for(int dutyCycle=0; dutyCycle<=255; dutyCycle++){ ledcWrite(ledChannel, dutyCycle); // 渐亮 delay(10); } } ```
