光敏传感器

在这里插入图片描述
光阻器是一个模拟传感器，作用类似于可变电阻器。当传感器暴露在光线下时，传感器的电阻降低。我们可以使用模拟输入引脚读取光电阻器上的电压，这与光阻器的电阻直接相关。

引脚名称

名字	描述
VCC	正电源
GND	地
DO	数字输出
AO	模拟输出

操作

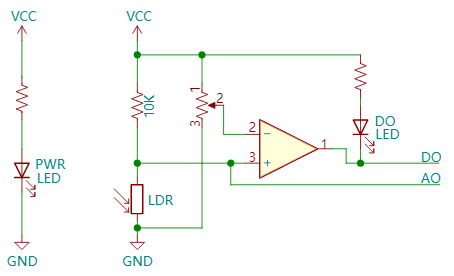

光阻传感器模块包括一个LDR（光依赖电阻器）系列与10K电阻器。AO 销连接 LDR 和 10K 电阻器。
在这里插入图片描述

AO 端上的电压取决于照明 - 即落在传感器上的光量。您可以通过将光驱光传感器的 AO 端连接到模拟输入引脚，然后使用该功能来读取此电压。analogRead()

条件	光照强度	LDR 阻值	电压	analogRead(value)
满月	0.1	1.25MΩ	4.96	1016
深暮	1	250kΩ	4.81	985
黄昏	10	50kΩ	4.17	853
计算机监视器	50	16.2kΩ	3.09	633
楼梯照明	100	9.98kΩ	2.50	511
办公室照明	400	3.78kΩ	1.37	281
阴天	1,000	1.99kΩ	0.83	170
全日光	10,000	397Ω	0.19	39
直射	100,000	79Ω	0.04	8

代码解析：

换算函数analogRead()

// 根据表格选择正确的GAMMA和RL10
const float GAMMA = 0.7;
const float RL10 = 50;		//光照强度为10，相当于表格黄昏的电阻50K欧

// Convert the analog value into lux value:
int analogValue = analogRead(A0);
float voltage = analogValue / 1024. * 5;
float resistance = 2000 * voltage / (1 - voltage / 5
