Arduino--光敏电阻

 1.介绍光敏电阻

    光敏电阻是一种基于内光电效应的半导体元件。它的工作原理是利用光照下半导体材料的电导率发生改变的特性。在光照下，半导体材料的电子会被激发，跃迁到导带中，使得半导体材料的电导率增大，电阻减小；而在无光照下，半导体材料的电子处于基态，电导率较小，电阻较大。因此，光敏电阻的阻值依赖于入射光强的变化：入射光强增加，光敏电阻的阻值减小；入射光减弱，光敏电阻阻值增大。

2.项目目标

通过光敏电阻控制各色LED的亮灭和蜂鸣器的响度

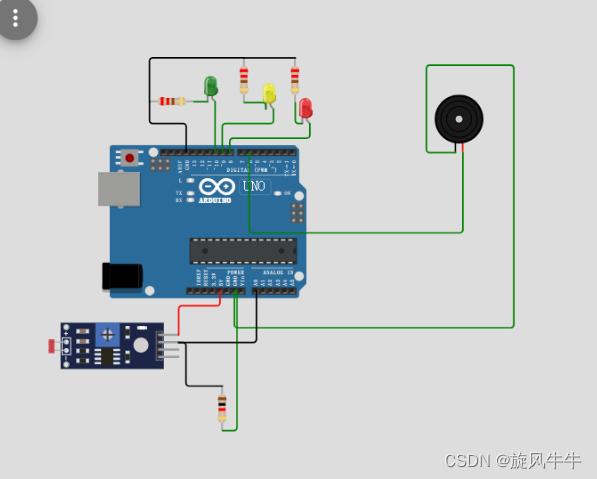

3.接线

4.源代码

int led_red = 8;//定义LED的引脚
int led_yellow = 9;
int led_green = 10;
int buzzer = 6; //定义蜂鸣器引脚
const int guang = A0; //定义光敏电阻的模拟输出口为A0
int val = 0;

void setup() {
  pinMode(led_red, OUTPUT);//定义6，8，9，10接口为输出
  pinMode(led_green, OUTPUT);
  pinMode(led_yellow, OUTPUT);
  pinMode(buzzer, OUTPUT);
  Serial.begin(9600);
  digitalWrite(led_red, LOW);//把红黄绿，三个灯初始化为LOW
  digitalWrite(led_green, LOW);
  digitalWrite(led_yellow, LOW);
}

void loop() {
  val = analogRead(guang); //把传感器的模拟值赋值给val
  Serial.println(val); //在串口监视器打印val的值
  if (val == 0) //如果val=0,执行clear_led()函数
  {
    clear_led();
  }
  if (val <= 400 && val>0) //如果0<val<400,执行RED()函数
  {
    RED();
  }
  if (val > 400 && val < 800)//如果400<val<800,执行YELLOW()函数
  {
    YELLOW();
  }
  if (val >= 800 && val < 1023)//如果800<val<1023,执行GREEN()函数
  {
    GREEN();
  }
  if (val == 1023)//如果val=1023,执行HIGH_led()函数
  {
    HIGH_led();
  }
  analogWrite(buzzer, val / 4); //激活蜂鸣器，并用val值来控制蜂鸣器的响度
  delay(10); //延迟0.01秒

}

void clear_led() //定义clear_led函数，功能是熄灭全部灯
{
  digitalWrite(led_red, LOW);
  digitalWrite(led_green, LOW);
  digitalWrite(led_yellow, LOW);
}

void RED() //定义RED函数，功能是点亮红灯，其他灯灭
{
  digitalWrite(led_red, HIGH);
  digitalWrite(led_green, LOW);
  digitalWrite(led_yellow, LOW);
}

void YELLOW() //定义YELLOW函数，功能是点亮黄灯，其他灭灭
{
  digitalWrite(led_red, LOW);
  digitalWrite(led_green, LOW);
  digitalWrite(led_yellow, HIGH);
}

void GREEN() //定义GREEN函数，功能是点亮绿灯，其他灯灭
{
  digitalWrite(led_red, LOW);
  digitalWrite(led_green, HIGH);
  digitalWrite(led_yellow, LOW);
}

void HIGH_led() //定义HIGH_led函数，功能是全部灯都亮
{
  digitalWrite(led_red, HIGH);
  digitalWrite(led_green, HIGH);
  digitalWrite(led_yellow, HIGH);
}

5.补充

上面项目中，光照由弱到强，蜂鸣器越响，并且LED亮的顺序是红、黄、绿

若光敏电阻和1k电阻交换位置，则是光照由强到弱，蜂鸣器越响，并且LED亮的顺序是红、黄、绿
