引言
在数字技术主导的今天,如何将现实世界中的温度、压力、声音等连续模拟信号转化为可计算的数字信号,成为电子系统的核心问题。**模拟/数字转换器(ADC)**正是连接物理世界与数字世界的桥梁。本文将从原理、技术实现、应用场景及行业趋势全方位解析ADC,助你掌握这一关键技术的核心逻辑。
一、ADC的核心概念与技术指标
1. ADC的定义与基本原理
ADC(Analog-to-Digital Converter)通过采样、保持、量化、编码四个步骤完成模拟信号的数字化(见图1):
-
采样:以固定频率截取模拟信号瞬时值(需满足奈奎斯特采样定理,即采样率≥2倍信号最高频率)。
-
保持:通过采样保持电路(SHA)维持采样值稳定,供后续处理。
-
量化:将连续幅度离散化为有限个量化电平(如12位ADC对应4096个电平)。
-
编码:将量化值转换为二进制代码。
图1:ADC工作流程示意图
2. 关键性能指标
- 分辨率:以位数(bit)表示,决定最小可分辨电压。例如12位ADC在3.3V量程下的分辨率为0.8mV(3.3V/4096)。
- 采样率:每秒采样次数(单位:SPS),直接影响信号还原度。高速ADC可达GSPS级别(如AD9213支持10.25 GSPS)。
- 量化误差:理论最大误差为±0.5LSB,可通过提升分辨率降低。
- 信噪比(SNR):反映信号与噪声的能量比,高精度ADC需>90dB。
二、主流ADC架构及适用场景
1. 逐次逼近型(SAR ADC)
- 原理:通过二分法逐位逼近输入电压,转换时间与位数线性相关。
- 特点:中等速度(1kSPS-5MSPS)、高精度(16-24位)、低功耗,适用于传感器、医疗设备。
- 典型芯片:ADS124S08(24位,2kSPS)。
2. 积分型(双斜ADC)
- 原理:通过两次积分时间比较实现高精度测量。
- 特点:低速(<1kSPS)、超高精度、抗干扰强,多用于万用表、精密仪器。
3. 流水线型(Pipeline ADC)
- 原理:多级子ADC串联,每级处理部分位数并传递余量。
- 特点:高速(100MSPS-1GSPS)、中等精度(8-14位),适用于通信、雷达。
- 典型芯片:AD9213(12位,10.25GSPS)。
4. Σ-Δ型ADC
- 原理:通过过采样和噪声整形提升有效分辨率。
- 特点:超低噪声、极高精度(24位)、适合音频、生物信号采集。
三、ADC在嵌入式开发中的实践

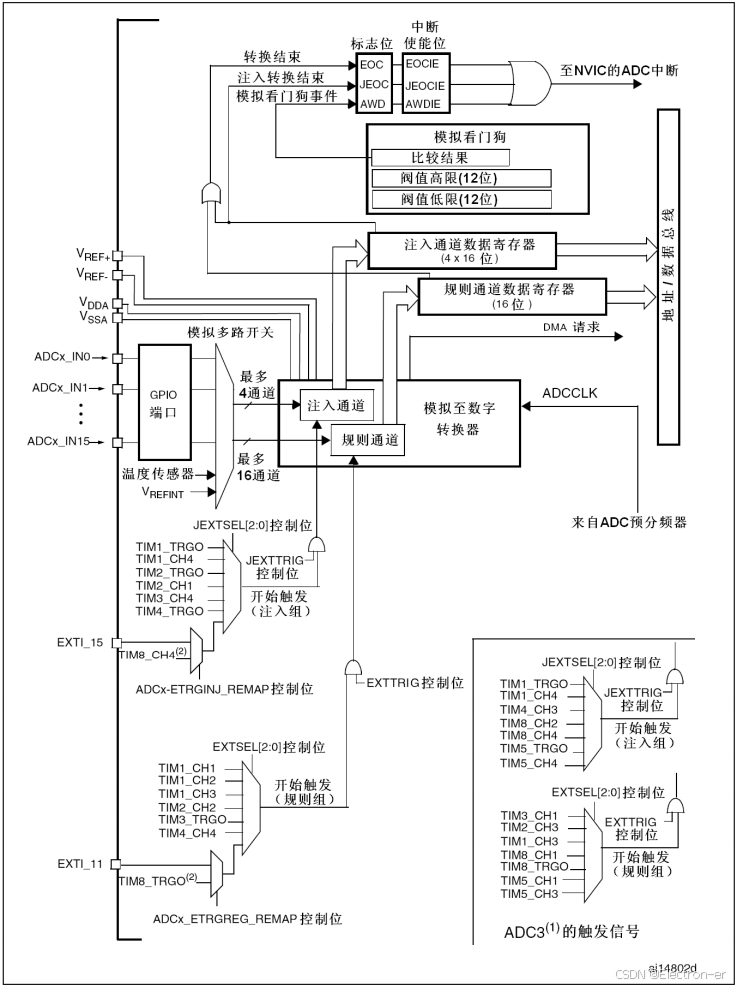

1. STM32的ADC配置实例
以STM32F103为例,配置流程如下:
// 初始化ADC1(通道1,12位分辨率)
void ADC_Init() {
ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_239Cycles5);
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
while (!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)); // 等待转换完成
uint16_t adc_value = ADC_GetConversionValue(ADC1);
}
- 关键配置:采样时间(影响转换精度)、触发方式(软件/外部触发)、数据对齐(左/右对齐)。
2. 抗干扰设计技巧
- 硬件:使用差分输入(如ADS127L01)、添加RC滤波、隔离模拟/数字地。
- 软件:均值滤波、中值滤波、卡尔曼滤波算法。
四、ADC的行业应用与前沿趋势
1. 核心应用领域
- 工业控制:PLC模块中压力/温度传感器信号采集(如ADI AD7124-4)。
- 医疗电子:心电图机(ECG)依赖24位Σ-Δ ADC实现μV级信号检测。
- 汽车电子:自动驾驶激光雷达需高速ADC(>1GSPS)处理ToF信号。
2. 技术发展趋势
- 高集成度:采用Chiplet技术整合ADC与DSP,如TI的AFE7900集成4通道16位ADC。
- 低功耗设计:基于FD-SOI工艺的ADC功耗降低30%,适用于IoT设备。
- AI赋能:结合神经网络优化量化算法,提升动态范围。
五、开发避坑指南
- 避免采样混叠:务必添加抗混叠滤波器,截止频率≤0.5倍采样率。
- 基准源选择:高精度场景需外置基准芯片(如REF5025),而非依赖MCU内部基准。
- PCB布局要点:模拟信号走线远离数字信号,采用屏蔽层隔离高频干扰。
结语
ADC作为模拟与数字世界的“翻译官”,其性能直接决定系统智能化水平。随着5G、AIoT、自动驾驶等技术的爆发,ADC正朝着更高速度、更低功耗、更强集成方向演进。掌握其核心原理与设计方法,是嵌入式开发者进阶的必经之路。
