前言

本次的探索是从激光雷达拆开上电开始，到SLAM图建立的过程，中间涉及的专业性知识，比如订阅与发布之类的，可以在B站搜索ROS进行学习

正文

前提条件

Ubuntu20.04（不要使用21.04，这是个大坑）
YDLIDAR X2 激光雷达（包括转接器，usb转type-c线，以及雷达本体）
一个善于思考的大脑和一双手

资料引用`

https://ydlidar.cn/service_support/download.html
官方资料支持
https://blog.csdn.net/zhu751191958/category_7380985.html
感谢这位大佬的整理
https://blog.csdn.net/r1141207831/article/details/106327172
20.04版本的ROS（包括rviz）安装

在Ubuntu20.04中安装ROS Noetic（包括可视化的rviz）

在20.04版本下，最最最推荐安装Noetic（此版本为Ubuntu20.04使用）版本

1、添加 sources.list（设置你的电脑可以从 packages.ros.org 接收软件.）

sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'

2、添加 keys

sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

3、安装,首先，确保你的Debian软件包索引是最新的：

sudo apt update

4、安装桌面完整版 : 包含ROS、rqt、rviz、机器人通用库、2D/3D 模拟器、导航以及2D/3D感知

sudo apt install ros-noetic-desktop-full

5、您必须在使用ROS的每个bash终端中获取此脚本的源代码。

source /opt/ros/noetic/setup.bash

6、环境配置

echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc
source ~/.bashrc

至此已经在Ubuntu20.04的系统中完整安装ROS Noetic。

ROS的启动和使用

在一个控制台下使用

roscore

启动整个ROS服务，其子服务在本控制台不关闭的情况下重新打开新的控制台使用

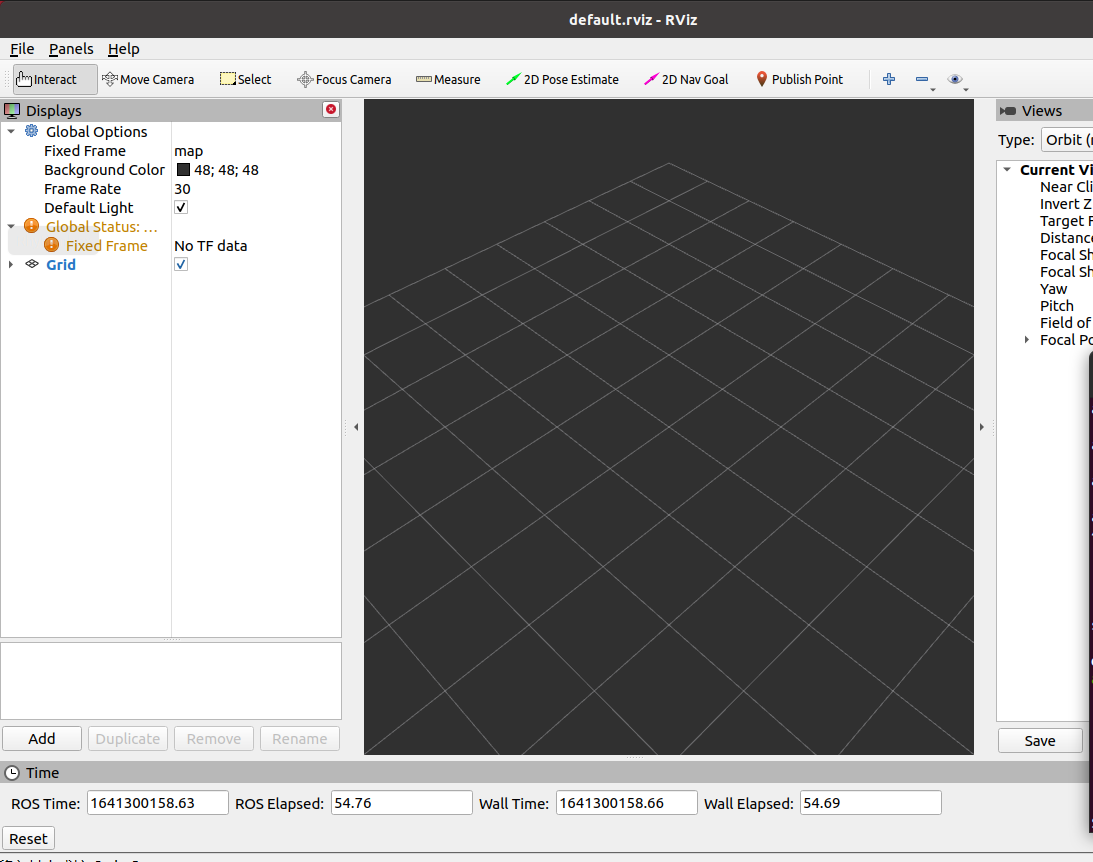

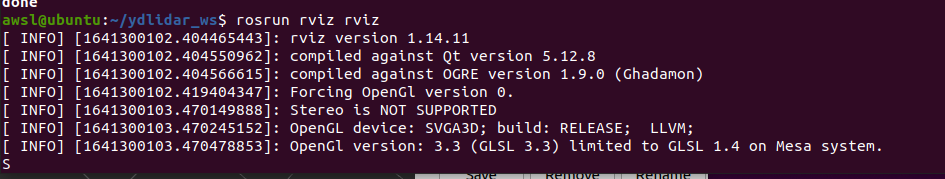

rosrun rviz rviz

打开rviz

至此，我们需要的软件完成

在ubuntu20.04下安装X2L的SDK以及驱动包

注意，在这里，我们的根目录是cd ~目录

安装官方SDK

$ git clone https://github.com/YDLIDAR/YDLidar-SDK.git
$ cd YDLidar-SDK
$ cmake .
$ make
$ sudo make install

这里官方说是build，然而并没有这个文件夹，所以我修改了一下

ROS驱动包安装

依旧是在cd ~目录

1) 克隆github的ydlidar_ros_driver软件包：

$ git clone https://github.com/YDLIDAR/ydlidar_ros_driver.git ydlidar_ws/src/ydlidar_ros_driver

这里其实是创建了一个目录~/ydlidar_ws/src/这也是我们项目的目录（工作空间）

2) 构建ydlidar_ros_driver软件包：

$ cd ydlidar_ws
$ catkin_make

3) 软件包环境设置：(这个步骤后面也会设置)

$ source ./devel/setup.sh

注意：添加永久工作区环境变量。如果每次启动新的shell时ROS环境变量自动添加到您的bash会话中，将很方便：

$ echo "source ~/ydlidar_ws/devel/setup.bash" >> ~/.bashrc
$ source ~/.bashrc

4) 确认要确认已设置您的软件包路径，请回显该ROS_PACKAGE_PATH变量。

$ echo $ROS_PACKAGE_PATH

**您应该看到类似以下内容：/home/tony/ydlidar_ws/src:/opt/ros/melodic/share**

创建串行端口别名[可选]

$ chmod 0777 src/ydlidar_ros_driver/startup/*
$ sudo sh src/ydlidar_ros_driver/startup/initenv.sh

现在，我们运行一下

使用启动文件运行ydlidar_ros_driver，例子如下：

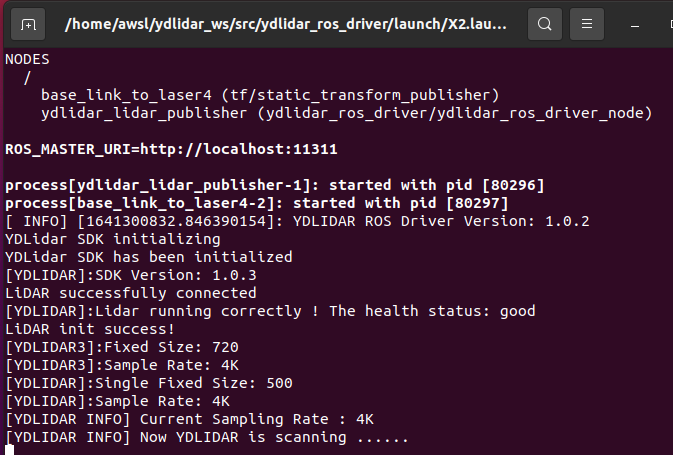

$ roslaunch ydlidar_ros_driver X2.launch

雷达被顺利驱动，我们现在将它展示到RVIZ上。

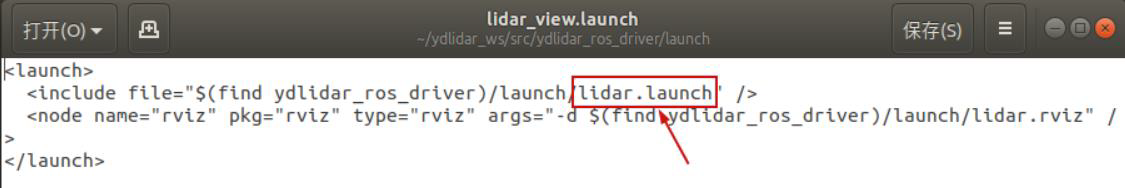

修改一处地方，文件默认以G4雷达为例，若使用其它型号雷达，需将lidar_view.launch文件中的lidar.launch改为对应的**.launch文件。（如使用X2雷达，需改成X2.launch）

之后

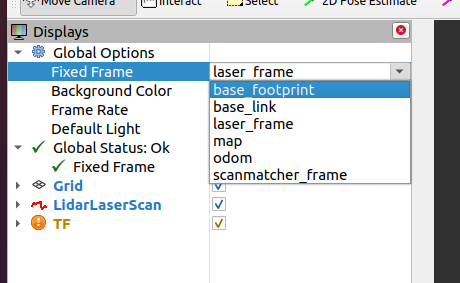

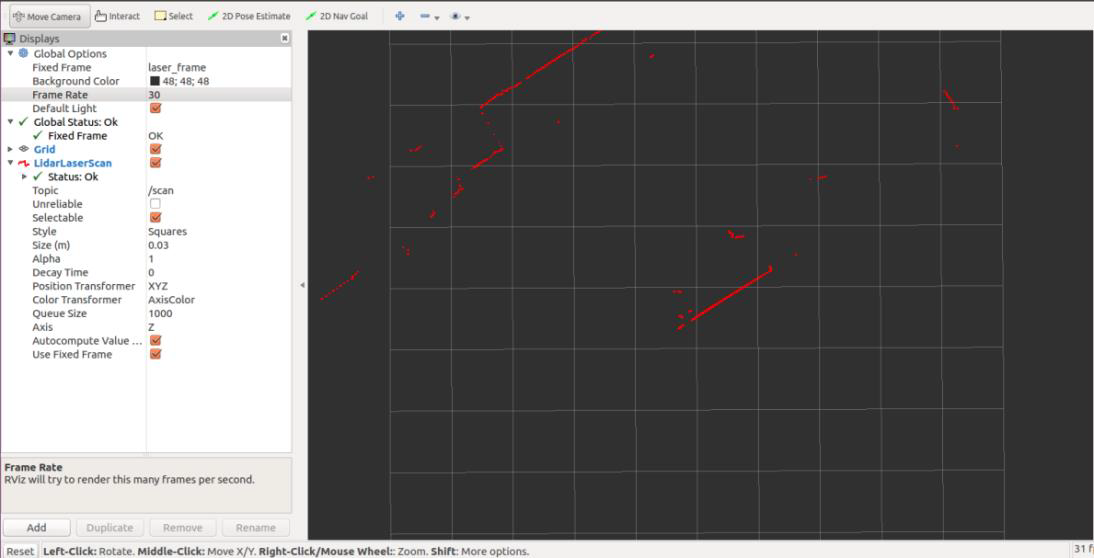

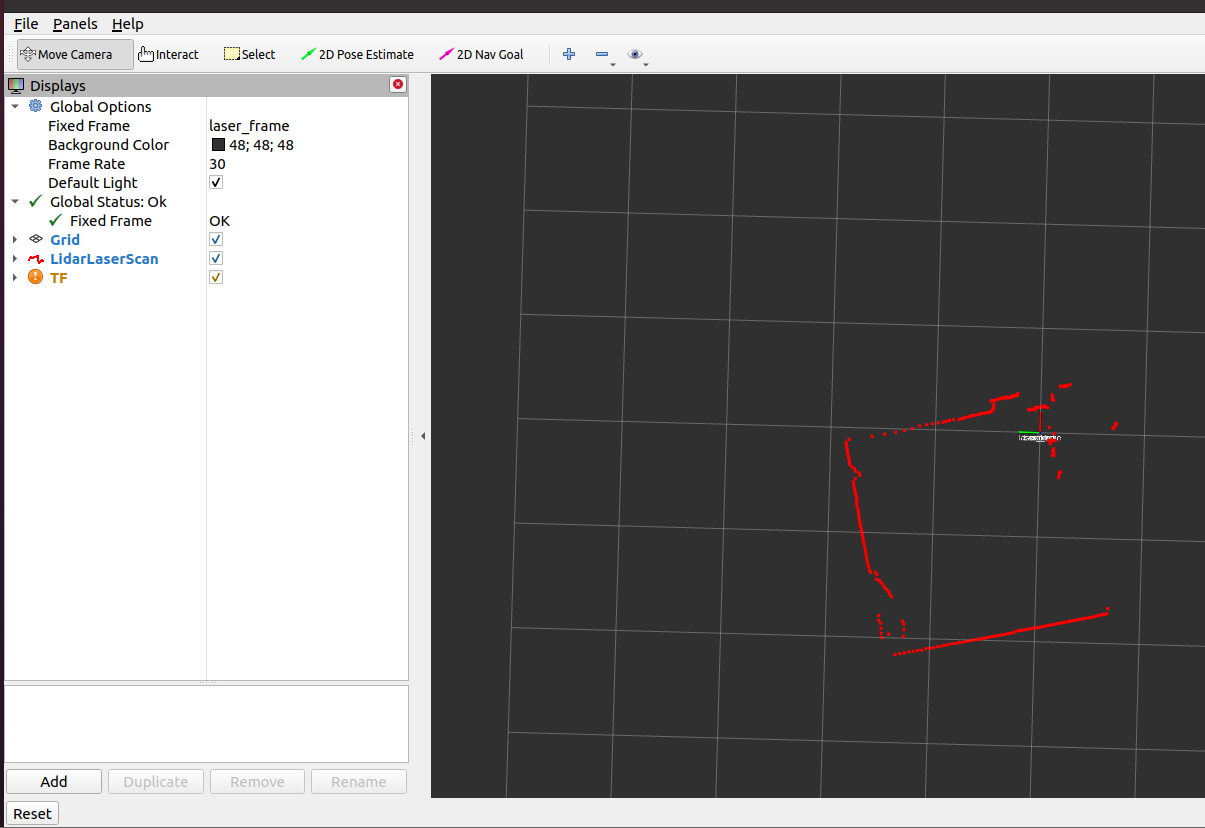

$ roslaunch ydlidar_ros_driver lidar_view.launch

注意！！！
1）在运行roslaunch ydlidar_ros_driver lidar_view.launch 这句代码时，应该另外打开控制台。
2)请确保在运行roslaunch ydlidar_ros_driver lidar_view.launch 之前roslaunch ydlidar_ros_driver X2.launch 已经运行，这句话的意思是，这两句指令不能同时运行，一次只能使用一个。

绘制SLAM图(使用hector_slam)建图

现在，我们的~/ydlidar_ws/src/以其其资源驱动应该已经存在了

在工作空间目录下下载gmapping与laser_scan_matcher以及依赖csm的源码包：

cd ~/ydlidar_ws/src
git clone https://github.com/tu-darmstadt-ros-pkg/hector_slam
cd ~/ydlidar_ws
catkin_make

修改发布内容，这部份涉及专业内容，需要了解ROS的发布

cd ~/ydlidar_ws/src/hector_slam/hector_slam_launch/launch/
sudo vim All_nodes.launch

编写以下代码

<?xml version="1.0"?>
<launch>
 <include file="$(find ydlidar_ros_driver)/launch/X2.launch" />
 <node pkg="tf" type="static_transform_publisher"
	 name="map_to_odom" args="0.0 0.0 0.0 0 0 0.0 /odom /base_link 40"/>

<node pkg="tf" type="static_transform_publisher"
	name="base_frame_laser" args="0 0 0 0 0 0 /base_link /laser_frame 40" />
 <!--<node pkg="rviz" type="rviz" name="rviz"args="-d $(find hector_slam_launch)/rviz_cfg/mapping_demo.rviz"/>-->
  <include file="$(find hector_mapping)/launch/mapping_default.launch" />
  <node pkg="rviz" type="rviz" name="rviz" args="-d $(find ydlidar_ros_driver)/launch/lidar.rviz" />
  <include file="$(find hector_geotiff_launch)/launch/geotiff_mapper.launch" />
</launch>

$(find ydlidar_ros_driver)就是找激光雷达的驱动文件，
<include file="$(find ydlidar_ros_driver)/launch/X2.launch" />是用来找驱动文件的，
根据自己的情况来

修改mapping

进入hector_mapping/launch文件夹下

cd ~/ydlidar_ws/src/hector_slam/hector_mapping/launch

备份原文件为mapping_default_backups.launch

cp mapping_default.launch  ./mapping_default_backups.launch

打开mapping_default.launch
修改为

<?xml version="1.0"?>
<launch>
  <arg name="tf_map_scanmatch_transform_frame_name" default="/scanmatcher_frame" />
  <arg name="base_frame" default="base_link" />
  <arg name="odom_frame" default="base_link" />
  <arg name="pub_map_odom_transform" default="true" />
  <arg name="scan_subscriber_queue_size" default="5" />
  <arg name="scan_topic" default="scan" />
  <arg name="map_size" default="2048" />
  <node pkg="hector_mapping" type="hector_mapping" name="hector_mapping" output="screen">
    <!-- Frame names -->
    <param name="map_frame" value="map" />
    <param name="base_frame" value="$(arg base_frame)" />
    <param name="odom_frame" value="$(arg base_frame)" />
    <!-- Tf use -->
    <param name="use_tf_scan_transformation" value="true" />
    <param name="use_tf_pose_start_estimate" value="false" />
    <param name="pub_map_odom_transform" value="$(arg pub_map_odom_transform)" />
    <!-- Map size / start point -->
    <param name="map_resolution" value="0.050" />
    <param name="map_size" value="$(arg map_size)" />
    <param name="map_start_x" value="0.5" />
    <param name="map_start_y" value="0.5" />
    <param name="map_multi_res_levels" value="2" />
    <!-- Map update parameters -->
    <param name="update_factor_free" value="0.4" />
    <param name="update_factor_occupied" value="0.7" />
    <param name="map_update_distance_thresh" value="0.2" />
    <param name="map_update_angle_thresh" value="0.9" />
    <param name="laser_z_min_value" value = "-1.0" />
    <param name="laser_z_max_value" value = "1.0" />
    <!-- Advertising config -->
    <param name="advertise_map_service" value="true" />
    <param name="scan_subscriber_queue_size" value="$(arg scan_subscriber_queue_size)" />
    <param name="scan_topic" value="$(arg scan_topic)" />
    <!-- Debug parameters -->
    <!--
      <param name="output_timing" value="false" />
      <param name="pub_drawings" value="true" />
      <param name="pub_debug_output" value="true" />
    -->
    <param name="tf_map_scanmatch_transform_frame_name" value="$(arg tf_map_scanmatch_transform_frame_name)" />
  </node>
  <!--<node pkg="tf" type="static_transform_publisher" name="map_nav_broadcaster" args="0 0 0 0 0 0 map nav 100" />-->
</launch>
