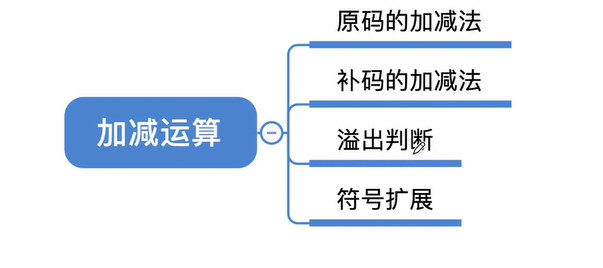

【408计算机组成原理】—加减运算和溢出判断（八）

在这里插入图片描述

一、原码的加减运算

原码的加法运算：

  • 正+正：绝对值做加法，结果为正
  • 负+负：绝对值做加法，结果为负
  • 正+负：绝对值大的减去绝对值小的，符号同绝对值大的数
  • 负+正：绝对值大的减去绝对值小的，符号同绝对值的的数

在这里插入图片描述

原码的减法运算

原码的减法运算规则：减数符号取反，转变为加法

  • 正-负=正+正
  • 负-正=负+负
  • 正-正=正+负
  • 负-负=负+正

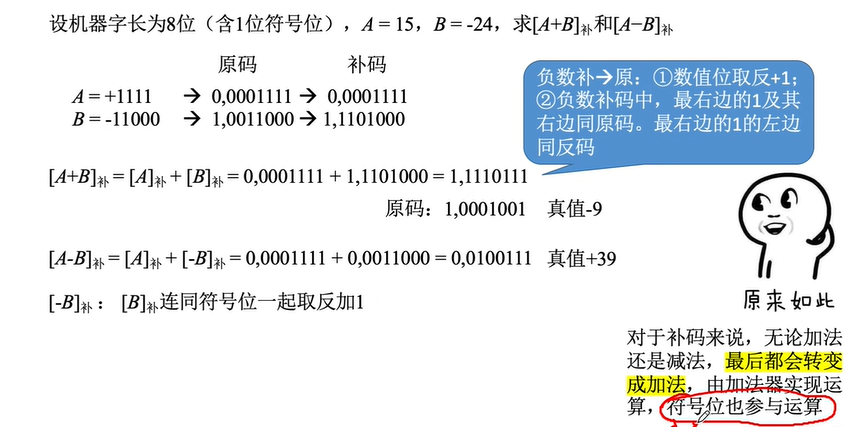

补码的加减运算

在这里插入图片描述

在这里插入图片描述

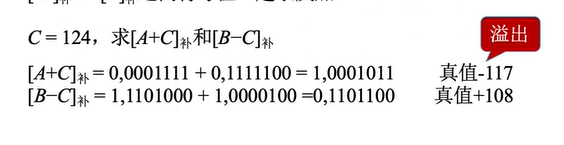

注意：8位的补码表示的范围：-128~127，显然上述的139（A+C）补已经超出了8位补码表示的范围

二、溢出判断

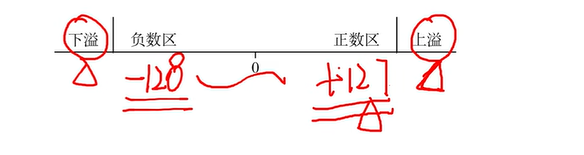

溢出分为上溢和下溢
在这里插入图片描述

在这里插入图片描述

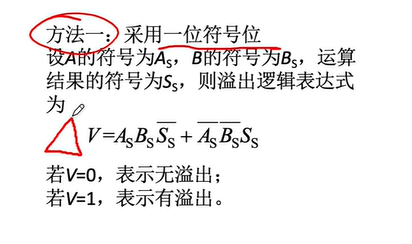

方法一、采用一位符号位

在这里插入图片描述

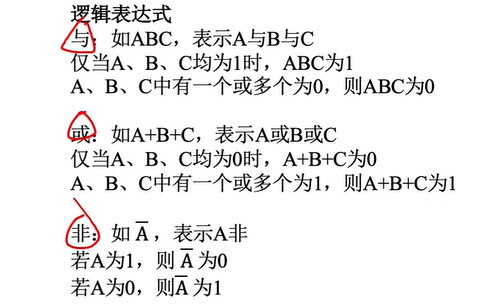

逻辑表达式

非：

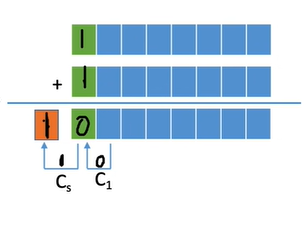

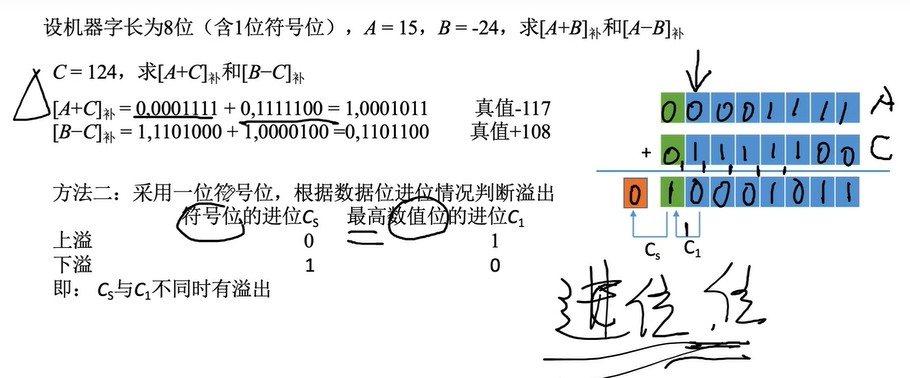

方法二：同样采用一位符号位，根据数据位进位情况判断溢出

在这里插入图片描述
在这里插入图片描述

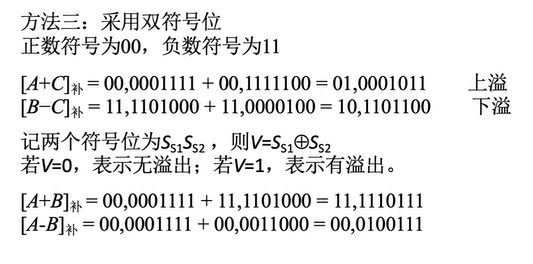

方法三：采用双符号位

正数符号为00，负数符号为11
在这里插入图片描述
c8db3dd6e222644fa75.png)

  • 双符号位补码又称为模4补码（实际存储时只存储一个符号位，运算时会复制一个符号位）

  • 单符号位补码又称模2补码
    请添加图片描述

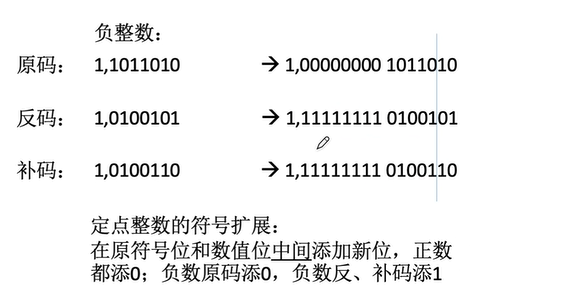

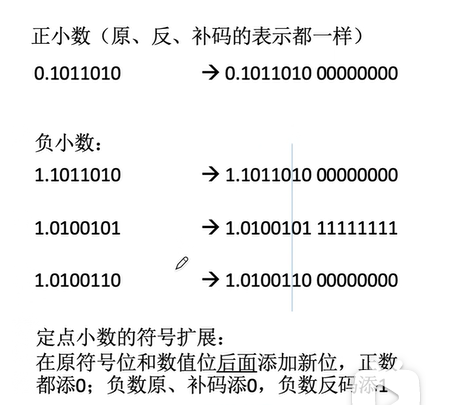

三、符号扩展

int-long，短数据-长数据。多出来的那位应该怎么填补？
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

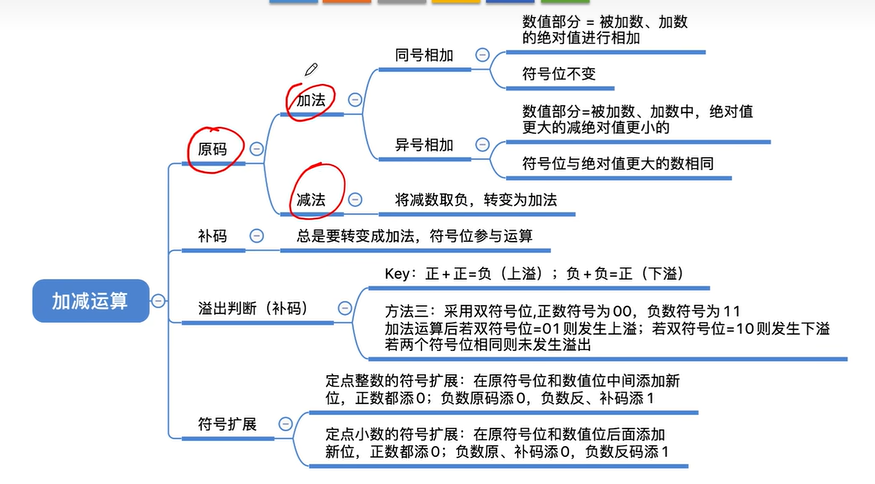

👏👏👏本章总结

在这里插入图片描述
