Grasshopper操作(1)

首先gh是一个嵌入在rhino中的参数化蓝图程序节点，用好它可以说，使用rhino建模，就跟玩游戏一样！对我这种专门做建筑漫游动画的来说！无疑是一个很好的软件！快速建立表皮，异形物体，异形建筑！这个一个大型场景来说！也极其简单！并且比su建模好用的多！但是rhino这个贴图！不敢恭维！真心学不会！太难了！而且贴不好！题偏了！没错，这还是说grasshopper的！简称GH！

首先，学习gh之前呢！必须要学会的一些操作！整个界面基本上都是英文的！我这里不当翻译家了！不会查百度翻译！这是最快学会的办法！

首先！我喜欢用的一个插件！

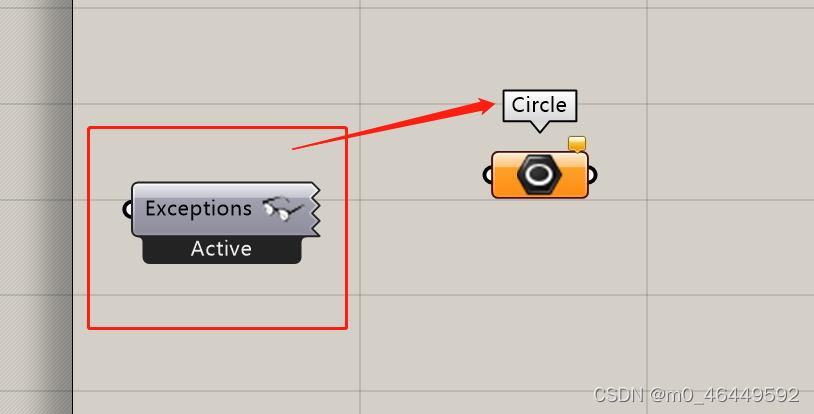

brfocal，这个插件是可以直接显示出节点的名字！使用的时候，应该要调出来！

然后就到一个rhino插件！这个可以显示rhino界面！总之就是很方便，谁用谁知道！

TopMostViewport

 GH基础操作

生成1-9的slider

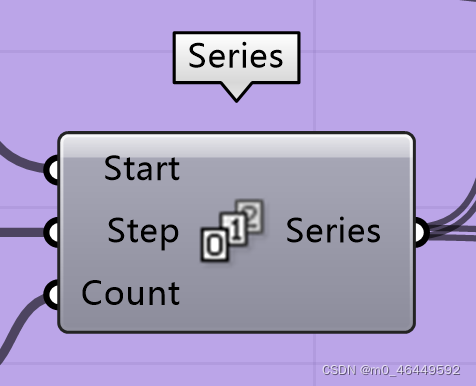

series  这是生成等差数列！ start是起始值，step是步长，count是阶数！

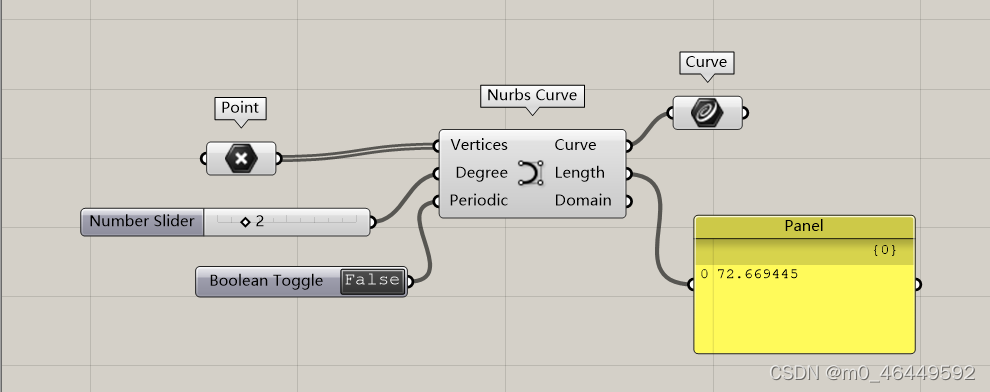

这是通过点生成面！然后verties就是点的集合！degree是线的弯曲程度，periodic是否闭合



这是表示点的，顺序的！

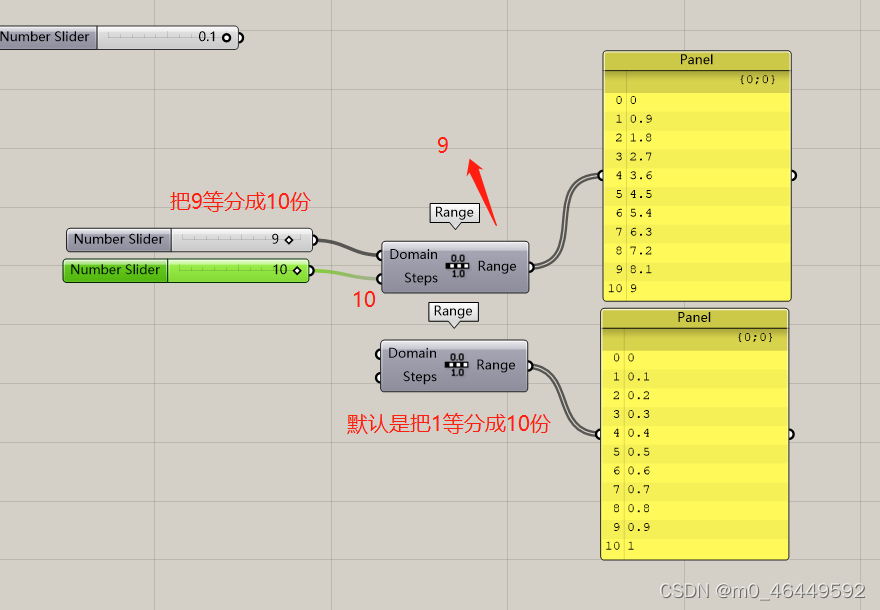

range是等分数据

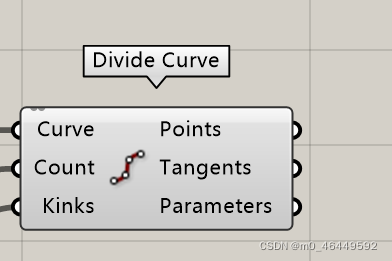

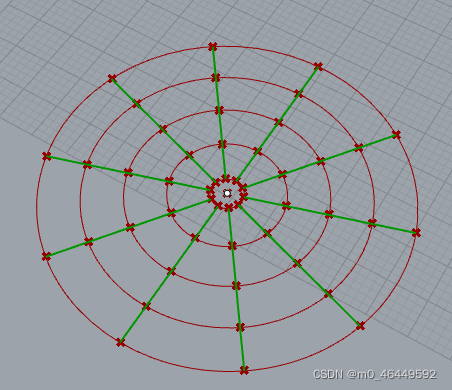

 细分线条





改变数据结构！

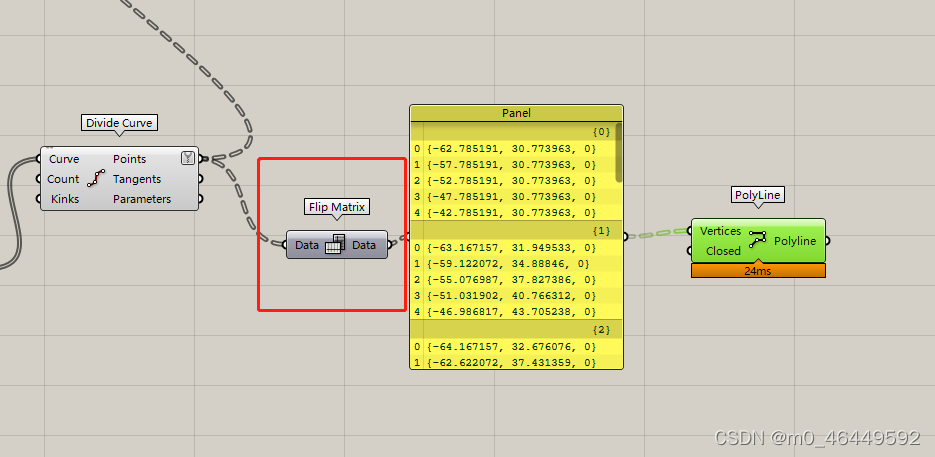

flip matrix（翻转矩阵）

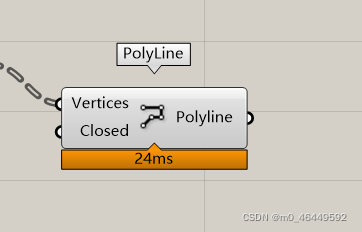

poly line 是用点来连成线！

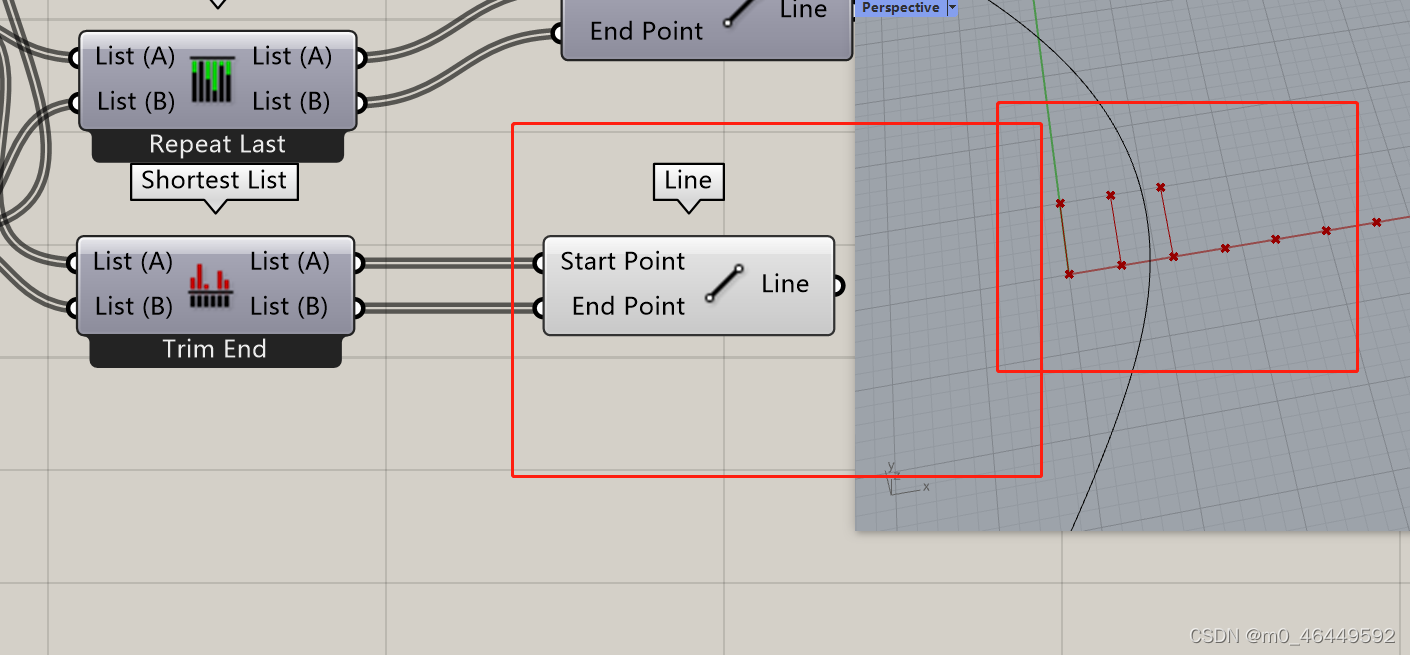

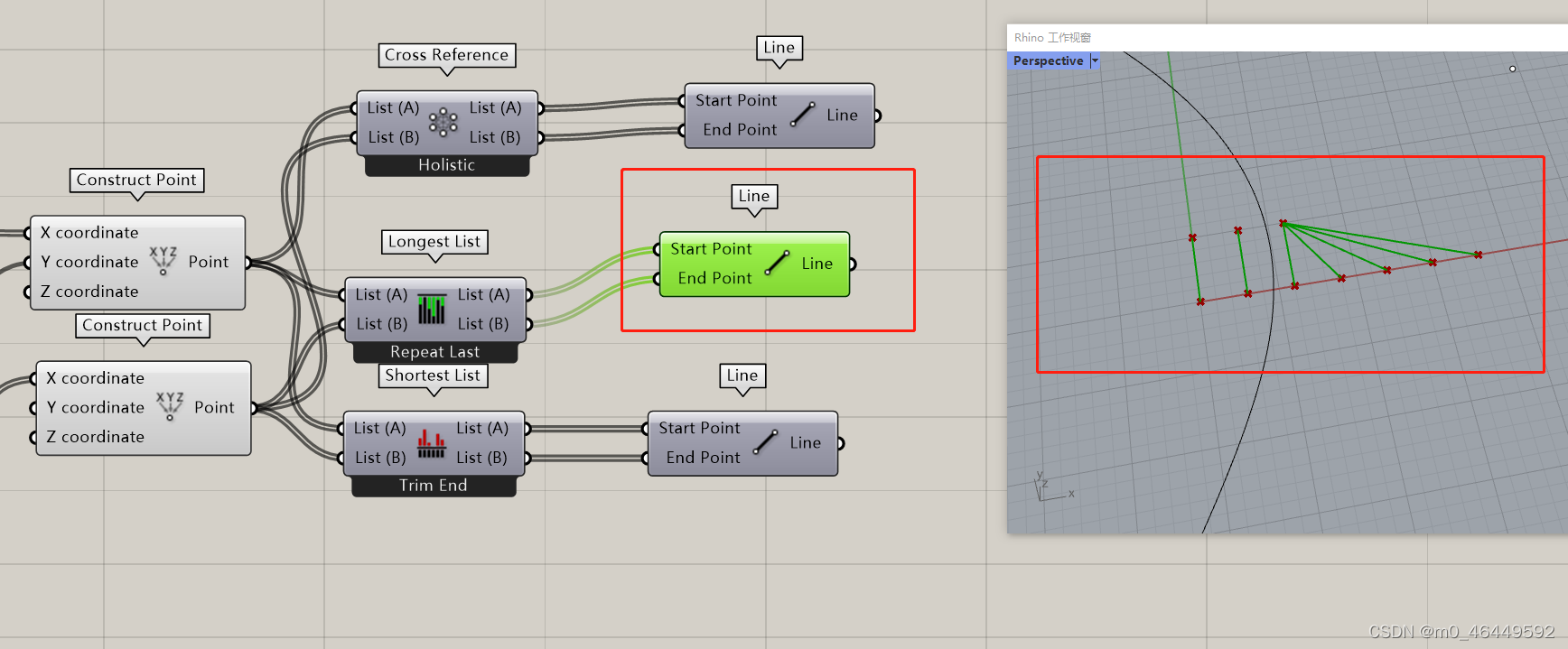

关于连线！

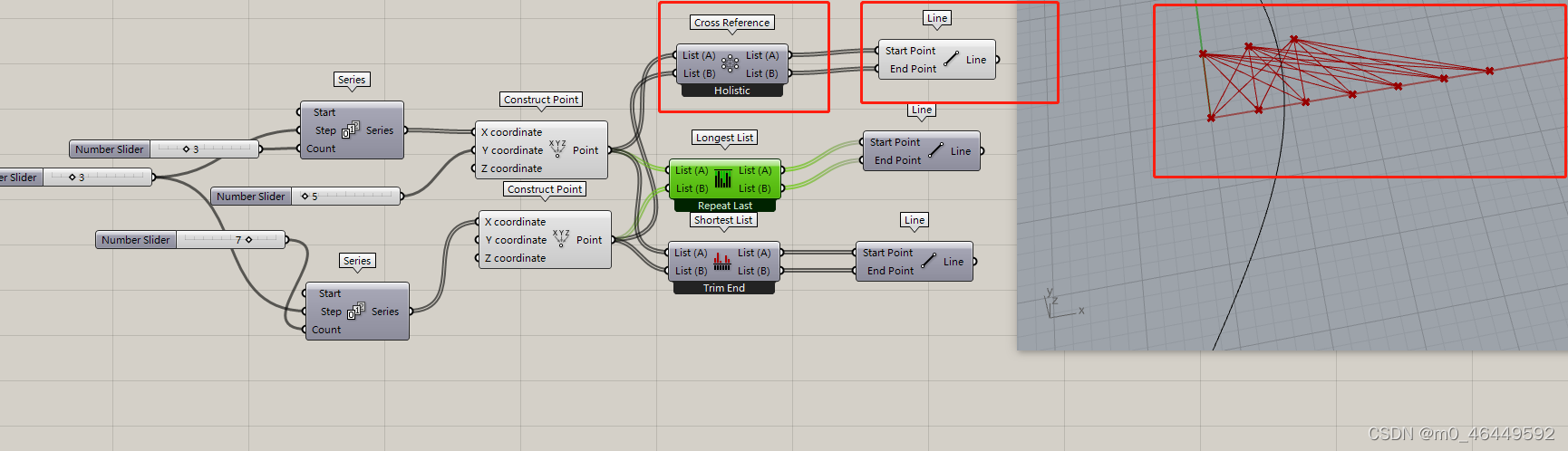

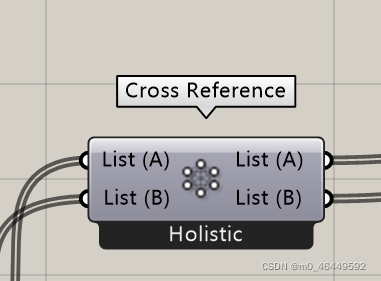

交错连接

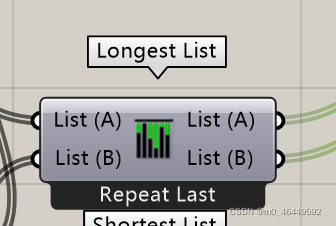

 长连接！最后一根会跟多出的线连接

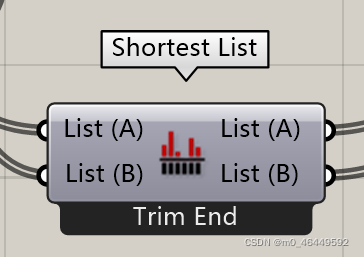

 短连接！最后一根跟对应位置结合！不会停止跟多余的线链接

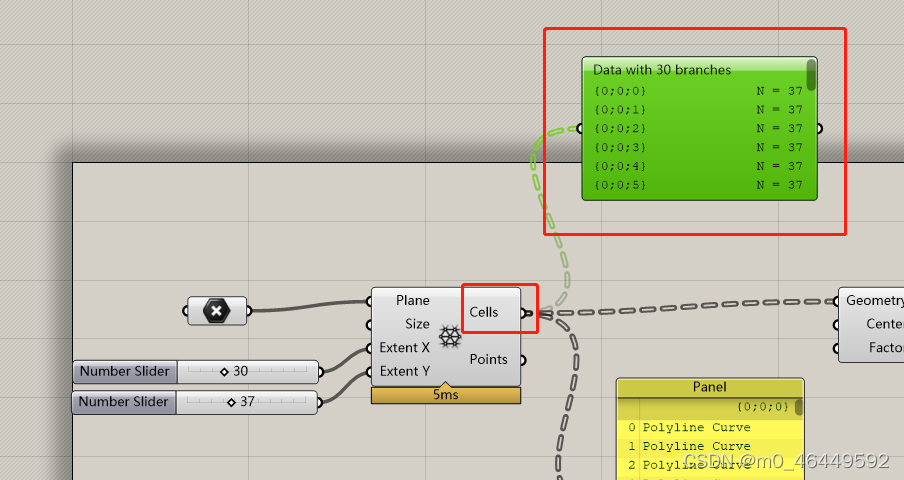

 得到的网格面之后，我需要使用所有的三角形！现在呢！三角形的数据都在，30个list，每个list有37个数据的结构中，但是，我们需要同时使用到！

 然后加了向下的箭头，之后，变了1组数据，里面有1110个！就把所有数据集变成一个！
