前言

本章接触的硬件依然与LED息息相关，它是多个LED按矩阵形式封装的一个显示模块。有了它，我们就可以制作出流动字幕，自定义动画等效果了。

本节涉及到的封装源文件可在《模块功能封装汇总》中找到。

本节完整工程文件已上传GitHub，仓库地址，欢迎下载交流！

硬件介绍

LED点阵的基本单元由LED组成，常见点阵屏大小为8x8或16x16。LED点阵根据行的连接方式进行区分。共阳极点阵的特点是每行LED共阳极，每列LED共阴极。共阴极点阵的特点是每行LED共阴极，每列LED共阳极。

图1 8x8点阵屏

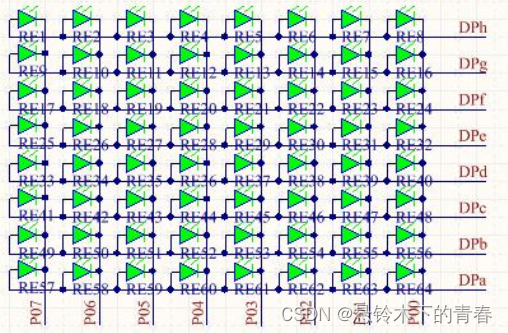

图2 共阳极LED点阵原理图

诚然，与数码管类似，我们不可以通过IO口去直接驱动LED点阵，原因有两点：

单片机引脚为弱上拉，灌电流较大，但拉电流很小，难以直接驱动。
点阵屏极其消耗IO口资源，小规格的8x8点阵就要消耗16个IO引脚，这显然是不合理的。

因此，我们一般采用驱动芯片来实现LED点阵屏的驱动。

驱动芯片

在数码管控制中，为节省IO资源，采用了动态扫描的方式实现多个数码管的同时显示。LED点阵的控制思想也与之类似。但稍有不同的是，在数码管中我们采用的是74HC245驱动芯片和74HC138译码器的解决方案（当然也可以应用于LED点阵），而LED点阵采用了74HC595芯片，它可以实现仅使用3个IO口就控制8个引脚，还可以级联。

需要明确一点，任何元器件的控制方案都不止一个，可以通过查阅芯片手册来选择合适的芯片。仅从学习角度而言，不要太局限自己的认知。

1. 74HC595芯片（串转并）

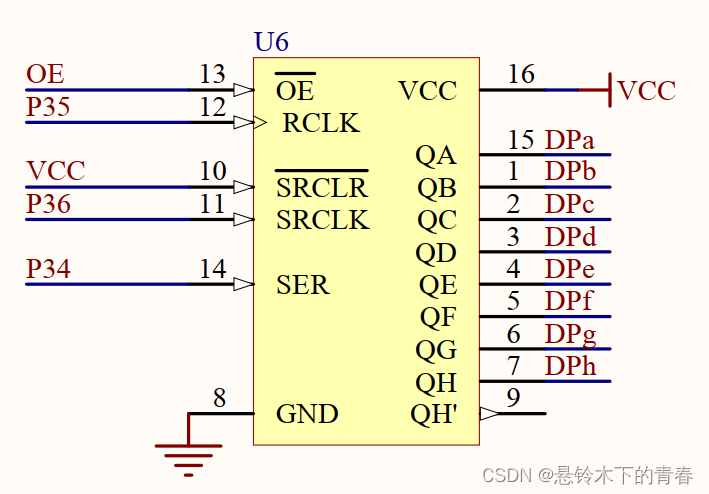

图1 开发板原理图

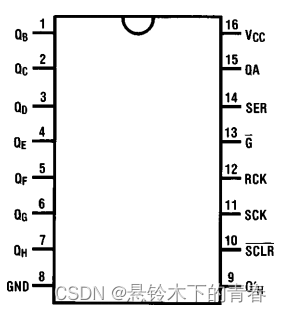

图2 74HC595引脚图

IO扩展芯片，可以实现将8位串行输入转为三态并行输出。内置移位寄存器和存储寄存器，由各自的时钟控制。

SER：串行输入（8bit数据）。
SRCLK(SCK)：移位寄存器时钟引脚。当接收上升沿时，将串行数据由高位至低位依次存进移位寄存器（8位）中（一个上升沿移一位，类似于压栈过程）。最大工作频率可达50MHz。
RCLK(RCK)：存储寄存器时钟引脚。当接收上升沿时，将移位寄存器中的所有数据一次性全部存进存储寄存器中。
OE(G)：使能引脚。低电平使能，高电平并行输出为高阻态。
SRCLR(SCLR)：复位引脚。低电平复位（清除移位寄存器）。
QH'：串行输出。用于74HC595级联（可以实现3个IO控制多个LED点阵！）。最大传输延时仅20ns。

注：时钟最小脉宽16ns

2. MAX7219芯片

MAX7219也是LED点阵屏控制芯片，它内部有8x8的数据寄存器，可以自动扫描显示一张静态图形。这显然优于74HC595，它只有8位的数据寄存器，显示一张静态图形，需要靠动态扫描完成。

现在市面上比较大型的LED点阵基本采用MAX7219芯片（缺点就是贵！），它同样也只用3个IO口，但可以自动完成扫描。

i. 引脚说明

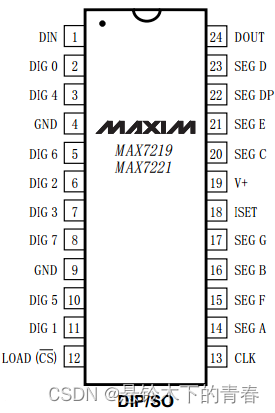

图1 MAX7219引脚图

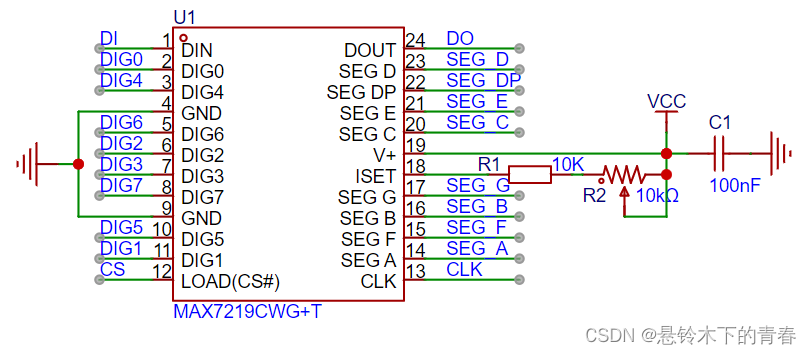

图2 74HC595引脚图

DIN：串行输入（16bit数据）。
LOAD(CS)：片选引脚。该引脚状态不影响串行数据加载至移位寄存器中（MAX7219）。拉高时将最后16bit数据锁定。
CLK：时钟引脚。当接收上升沿时，串行数据由高位至低位加载至移位寄存器中。当接收下升沿时，数据从DOUT输出。最大频率10MHz。
DOUT：串行输出。用于级联，在DIN接收数据后16.5个时钟周期后有效。最大传输延时仅20ns。
ISET：亮度调节。通过一个可调电阻连接到V+，可实现段电流调节。
DIG0~7：位选引脚。用于连接共阴极接受灌电流。当关闭时，上拉至V+（高电平）
SEGA~G,SEGDP：段选引脚。根据待显示段码提供驱动电流。当该段关闭时，下拉至GND。

ii. 时序分析

在这里插入图片描述
数据格式

iii. 寄存器说明

14 个可寻址的数字寄存器（digit and control registers）和控制寄存器。数据寄存器由一个在片上的8×8 的双向SRAM 来实现，它们可以直接寻址，所以只要在电压大于2V 的情况下每个数据都可以独立的修改或保存。
共有8个。

控制寄存器包括译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。

数字寄存器由片上8x8双端口SRAM实现。它们是直接寻址的，因此只要V+通常超过2V，单个数字就可以更新和保留数据。控制寄存器包括解码模式、显示强度、扫描限制(扫描位数)、关机和显示测试(所有led灯亮)。

当MAX7219处于关机模式时，扫描振荡器停止工作，将所有段电流源拉到地，并将所有数字驱动器拉到V+，从而使显示消失。MAX7221是相同的，除了驱动器是高阻抗。数字寄存器和控制寄存器中的数据保持不变。关机可用于节省电力，也可作为报警，通过先后进入和离开关机模式来闪烁显示屏。对于在关机模式下的最小电源电流，逻辑输入应在地或V+ (cmos逻辑电平)。

通常，MAX7219/ MAX7221离开关机模式的时间不超过250µs。显示驱动程序可以在关机模式下编程，并且关机模式可以被显示测试功能覆盖。

在初始上电时，所有控制寄存器复位，显示为空白，MAX7219/MAX7221进入关机模式。在显示器使用之前对显示驱动程序进行编程。否则，它将初始设置为扫描一位，它将不解码数据寄存器中的数据，并且强度寄存器将设置为其最小值。

无操作寄存器（ No-Op Register），地址为0X00。
- 当某个显示器无需
译码模式寄存器（Decode-Mode Register），地址为0X09。
- 对于数码管，采用BCD译码可以免去软件译码，轻松实现0-9、-等符号的显示。对于LED点阵使用非译码模式。
- 对应数据位置1开启BCD译码，置0关闭。
亮度寄存器（Intensity Register），地址为0X0A。
- 共16级亮度调节（0x00~0x0F）
扫描限制寄存器（Scan Limit Register），地址为0X0B。
- 扫描列数，一般为8列，即0x07。
关断寄存器（Shutdown Register），地址为0X0C。
- 数据0x01表示显示，0x00表示关闭。
显示器测试寄存器（Display-Test Register），地址为0X0F。
- 正常模式：0x00
- 测试模式：0x01，会点亮所有LED，不受寄存器控制。

原理分析

LED点阵可以显示静态画面和滚动画面，实现的细节稍有不同，总结如下：

规则矩形：无需动态扫描，想要点亮哪排哪列直接给对应的引脚赋电平即可。例如，点亮LED点阵中的某个LED。
自定义图形：由于自定义图形往往不规则（非矩形），必须采用动态扫描的方式。图案的设计可以自己手算，或者借助取模工具。例如，点亮一个爱心图形。
自定义动画：以上都是静态画面，LED点阵也可以实现比较简陋的动画效果。每一帧的画面需要提前保存在数组中，每一帧都采用动态扫描显示，一段时间后跳至下一帧，连贯成动画。例如，滚动字幕、旋转风车、螺旋线等等。

对于自定义动画，由于片内RAM只有128B，而片内ROM有8KB，可以通过code关键字将动画数据存放在ROM中。另外，有些具备数学规律的动画可以通过算法计算下一帧的数据，而不用将所有的动画帧都存放在数组中占用空间。

软件实现

1. 爱心图片

实现的效果：静态显示一个爱心

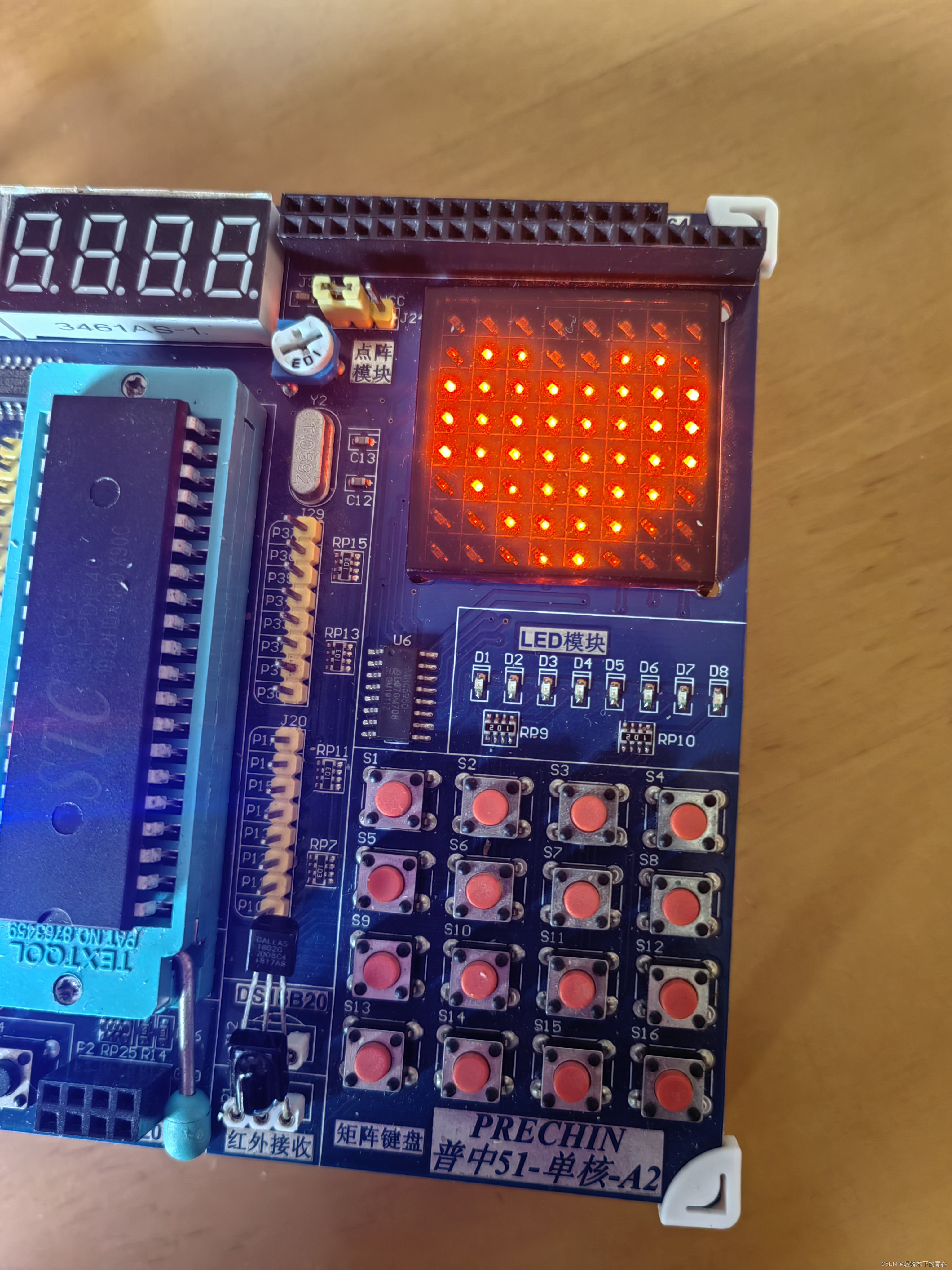

在这里插入图片描述

#include <REGX52.H>
#define LED_PORT P0

typedef unsigned char u8;
typedef unsigned int u16;

sbit SER = P3^4; //串行输入
sbit ST = P3^5; //存储寄存器时钟引脚
sbit SH = P3^6; //移位存储器时钟引脚

u8 code LED_portX_Array[] = {0x7e,0xbd,0xdb,0xe7}; // 巧用对称性
u8 code LED_portY_Array[] = {0x38,0x7c,0x7e,0x3f};

void delay(u16 t){
	while(t--);
}

void LED_control(u8 dat){
	u8 i;
	//将一个字节拆分成串行输入
	for(i=0;i<8;i++){
		SER = dat >> 7; //先将最高位送入SER中
		dat <<= 1; //左移1位(去掉最高位)更新数据
		SH = 0; //给移位寄存器时序脉冲
		delay(1);
		SH = 1; //检测到上升沿时将SER数据读入移位寄存器中
		delay(1);
	}
	ST = 0; //当一个字节传输完毕，此时移位寄存器已满。给存储寄存器时序脉冲
	delay(1);
	ST = 1;//检测到上升沿时将移位寄存器中的8位数据全部读入存储寄存器中。通过并行输出引脚可以直接检测到
	delay(1);
}

void main(){
	u8 i; //必须先定义，放在第一个
	P0 = 0xff; //初始全熄灭
	while(1){
		for(i=0;i<4;i++){
			LED_control(0x00); //消影
			LED_control(LED_portY_Array[i]);
			P0 = LED_portX_Array[i];
			delay(100); //1ms
		}
	}
}

代码中比较关键的就是LED_control函数中的内容，只要理解74HC595芯片的工作原理，就不难理解代码的逻辑。需要注意的是，采用了动态扫描就必然会有重影的问题，要记得消影。

2. 旋转大风车

这个旋转风车比较抽象，哈哈哈哈哈，主要是点阵数太少。

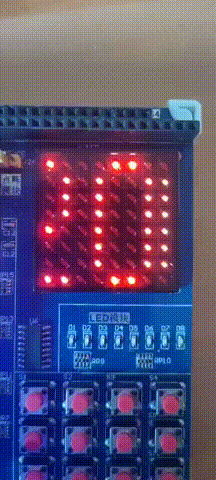

在这里插入图片描述
为了提高移植性和复用性，我将74HC595驱动显示和延时的代码抽取出来。

LED_Matrix.h

#ifndef _LED_MATRIX_
#define _LED_MATRIX_

#include "delay.h"

void LED_Init();
void LED_Animation_Show(u8 ,u8);

#endif

LED_Matrix.c

#include "LED_Matrix.h"


#define LED_PORT P0


sbit SER = P3^4; //串行输入
sbit ST = P3^5; //存储寄存器时钟引脚
sbit SH = P3^6; //移位存储器时钟引脚

/**
  *  @brief 串转并驱动代码
  *  @param dat:8位串行数据
  *  @retval 返回值：无
  */
void LED_control(u8 dat){
	u8 i;
	//将一个字节拆分成串行输入
	for(i=0;i<8;i++){
		SER = dat >> 7; //先将最高位送入SER中
		dat <<= 1; //左移1位(去掉最高位)更新数据
		SH = 0; //给移位寄存器时序脉冲
		delay_10us(1);
		SH = 1; //检测到上升沿时将SER数据读入移位寄存器中
		delay_10us(1);
	}
	ST = 0; //当一个字节传输完毕，此时移位寄存器已满。给存储寄存器时序脉冲
	delay_10us(1);
	ST = 1;//检测到上升沿时将移位寄存器中的8位数据全部读入存储寄存器中。通过并行输出引脚可以直接检测到
	delay_10us(1);
}


void LED_Init(){
	LED_PORT = 0xff;
}

/**
  *  @brief 显示对应静态画面（8*8）
  *  @param datX：阴极，datY:阳极
  *  @retval
  */
void LED_Animation_Show(u8 datX, u8 datY){
	LED_control(datY); //阳极码
	LED_PORT = ~(0x80>>datX);
	delay_10us(100);
	LED_Init(); //消影
}

main.c

#include "LED_Matrix.h"

#define SPEED 8 //动画速度

u8 code WindMill_Animation_Array[] = {
	0x40,0x63,0x36,0x1C,0x38,0x6C,0xC6,0x02,
	0x0C,0x18,0x90,0xDE,0x7B,0x09,0x18,0x30,
	0x02,0xC6,0x6C,0x38,0x1C,0x36,0x63,0x40,
};

void main(){
	// i为当前点亮的LED列号；
	// t为计数器，用于记录进入下一帧画面的时间；
	// step为当前帧数（8的倍数）
	u8 i, t=0, step=0;
	while(1){
		for(i=0;i<8;i++){
			LED_Animation_Show(i, WindMill_Animation_Array[i+step]);
		}
		t++;
		if(t > SPEED){
			t = 0;
			step += 8; // 播放下一帧
			if(step > 16){
				step = 0;
			}
		}
	}
}

其中，WindMill_Animation_Array[]数组由取模软件生成。

确定好动画由几帧组成，对于每一帧，都是采用动态扫描显示。而动画的流畅度取决于每一帧停留的时间，可以通过调节SPEED来测试。

3. 滚动日期

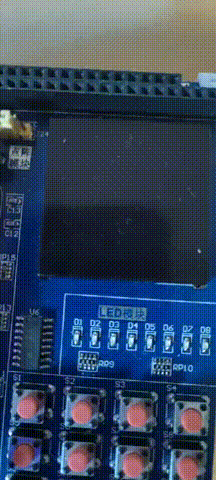

在这里插入图片描述

#include "LED_Matrix.h"

#define SPEED 20

// 2022年12月30日
u8 code Animation_Array[] = {
	0x61,0x83,0x85,0x89,0x71,0x00,0x7E,0x81,
	0x81,0x7E,0x00,0x61,0x83,0x85,0x89,0x71,
	0x00,0x61,0x83,0x85,0x89,0x71,0x00,0x44,
	0xDC,0x54,0x7F,0x54,0x44,0x00,0x40,0xFF,
	0x00,0x61,0x83,0x85,0x89,0x71,0x00,0x01,
	0xFE,0xA8,0x82,0xFF,0x00,0x42,0x91,0x99,
	0x66,0x00,0x7E,0x81,0x81,0x7E,0x00,0xFF,
	0x91,0x91,0xFF,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00};


void main(){
	u8 i, count=0, j=0;
	LED_Init();
	while(1){
		for(i=0;i<8;i++){
			LED_Animation_Show(i, Animation_Array[i+j]);
		}
		count++;
		if(count > SPEED){
			count = 0;
			j++;
			if(j > sizeof(Animation_Array)/sizeof(Animation_Array[0]) - 8){
				j = 0;
			}
		}
	}
}

实现原理和旋转风车类似，只不过旋转风车是一帧一帧移动的（一帧需要8个字节），滚动字幕是一个字节一个字节的移动。

4. 螺旋线动画

PS：所有代码都写在了这一个C文件里。
在这里插入图片描述

#include <REGX52.H>
#include <INTRINS.H>
#define LED_PORT P0
#define SPEED 30

typedef unsigned char u8;
typedef unsigned int u16;

sbit SER = P3^4; //串行数据输入引脚
sbit ST_CP = P3^5; //存储寄存器时钟引脚
sbit SH_CP = P3^6; //移位寄存器时钟引脚

//全局变量
u8 x,y,num_step,count,dir,posY[8] = {0};

//延时函数
void delay(u16 t){
	while(t--);
}

//生成对应位置的二进制代码
u8 produce_B_Code(u8 pos){
	return 0x01<<pos;
}

//串行数据生成对应并行数据
void Ser2Para(u8 dat){
	u8 i;
	for(i=0;i<8;i++){
		SER = dat>>7;
		dat <<= 1;
		SH_CP = 0;
		_nop_(); // 延迟一个机器周期
		SH_CP = 1; //获得一个上升沿
		_nop_();
	}
	ST_CP = 0;
	_nop_();
	ST_CP = 1;
	_nop_();
}

void clear_LED(){
	LED_PORT = 0xff; //清屏
	Ser2Para(0x00);
}

//显示每帧画面
void display(u8 XDATA,u8 YDATA){
	LED_PORT = ~produce_B_Code(XDATA); //按列由右往左扫描
	Ser2Para(YDATA);
	delay(100);
	clear_LED(); //消影
}

//更新方向与数组
void update_posY(u8 dir){
	//判断方向
	switch(dir%4){
		case 0: //向下
		{
			y = y - 1; //更新当前点坐标
			posY[x] += produce_B_Code(y); //更新需要点亮的Y坐标码
			break;
		}
		case 1: //向右
		{
			x = x - 1;
			posY[x] += produce_B_Code(y); //更新需要点亮的Y坐标码
			break;
		}

		case 2: //向上
		{
			y = y + 1; //更新当前点坐标
			posY[x] += produce_B_Code(y); //更新需要点亮的Y坐标码
			break;
		}
		case 3: //向左(往高位走)
		{
			x = x + 1; //更新当前点坐标
			posY[x] += produce_B_Code(y); //更新需要点亮的Y坐标码
			break;
		}
	}
}

//重启
void reset(){
	u8 k;
	x = 4,y = 4,num_step = 1,count=0,dir=0;
	for(k=0;k<8;k++){
		if(k == x){
			posY[x] = produce_B_Code(y);//记录初始化的值
		}else{
			posY[k] = 0;
		}
	}
}


/*
*	count: 记录每个动作(上下，左右)需要执行几次
*	x,y:记录当前点的坐标
*	posY[]:记录当前需要点亮的灯的十六进制码
*/
void main(){
	u8 i,j=0;
	reset(); //初始化
	while(1){
		for(i=0;i<8;i++){
			//逆时针
			display(i,posY[i]); //把数组传过去
		}
		count++;
		//下一帧
		if(count > SPEED){
			count = 0;
			//更新一下posY数组，显示下一个点
			update_posY(dir);
			//记录每更改一次方向需要几帧
			j++;
			//每两组换向多走一步
			num_step = dir/2 + 1;
			//更新方向
			if(j>=num_step){
				dir++;
				j=0; //复位
			}
		}
		//结束条件
		if(x==0 && y==8){
			delay(10000); //保持画面
			clear_LED(); //清屏
			delay(50000);
			reset(); //重新开始
		}
	}
}
