Arduino超声波安防系统

介绍

这是一个关于如何使用Arduino创建小安全设备的简单教程。

组件耗材

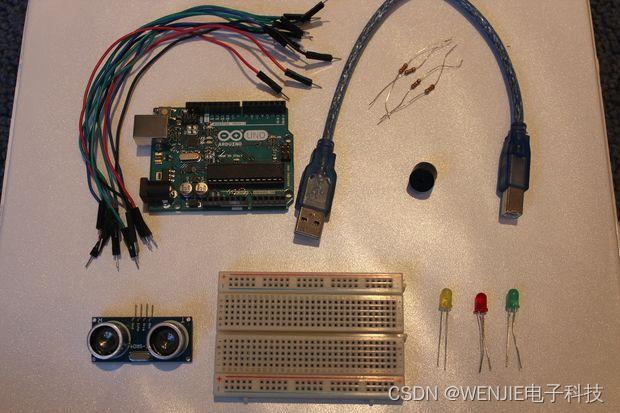

元件名	数量
面包板	1
Arduino	1
跳线	10
超声波传感器 - HC-SR04 （通用）	1
蜂鸣器	1
LED	3
电阻 221Ω	1

项目描述

步骤 1：组装材料

第 2 步：设置
将 Arduino 上的 5V 引脚的红线连接到面包板的正极通道。将一根黑线从 Arduino 上的 GND 引脚连接到面包板的负极通道：

蜂鸣器 = 引脚 7

在超声波传感器上：

回声 = 引脚 3

三角形 = 引脚 2

指示灯：

红色指示灯 = 引脚 4

黄色指示灯 = 引脚 5

绿色指示灯 = 引脚 6

连接到 LED 的绿线应与 LED 的正极成线连接，而 LED 的负极应使用 220 欧姆电阻连接到试验板的负极通道。

第 3 步：组装 - 面包板

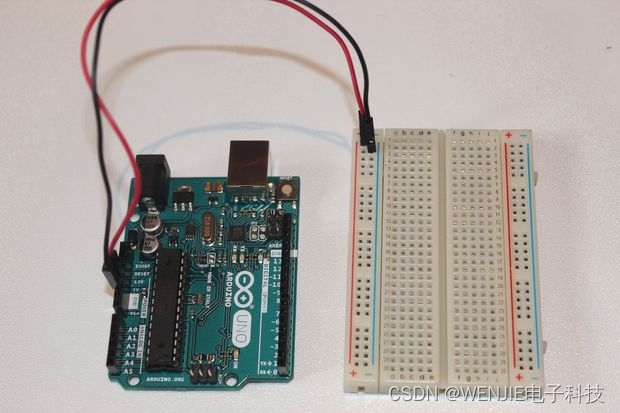

首先，让我们将Arduino上的5V和GND引脚连接到面包板。正如我之前提到的，确保连接到5V引脚的电线连接到试验板的正极通道，连接到GND引脚的电线连接到面包板的负极通道。
第 4 步：组装 - 超声波传感器

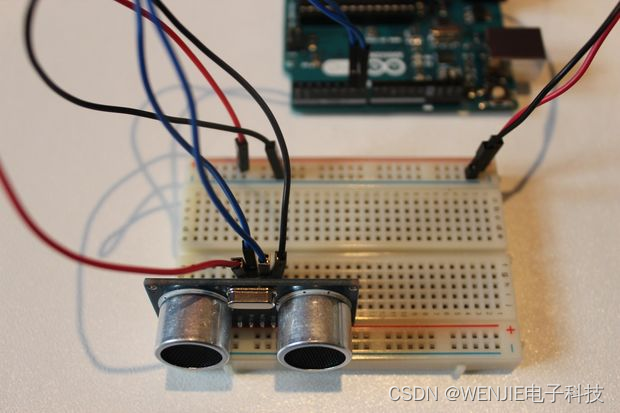

是时候连接 HC-SRO4 超声波传感器了！一个很好的技巧是将超声波传感器尽可能靠近面包板，并确保其朝外。回到设置图，您应该将超声波传感器上的GND引脚连接到试验板上的负极通道。接下来，将传感器上的三角引脚连接到 Arduino 上的引脚 2，并将传感器上的 Echo 引脚连接到 Arduino 上的引脚 3。最后，将超声波传感器上的VCC引脚连接到试验板上的正极通道。如果有任何混淆，请参阅上图。
步骤 5：组装 - LED 指示灯

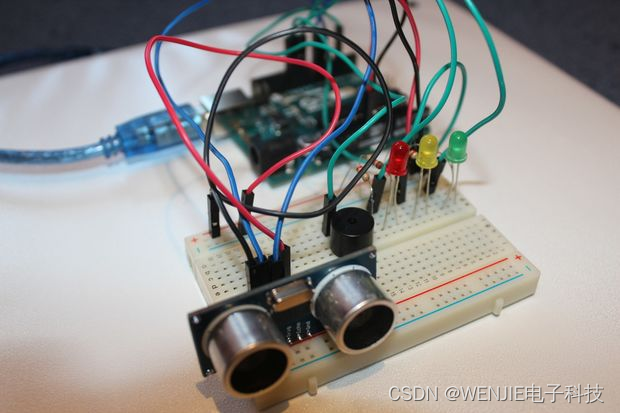

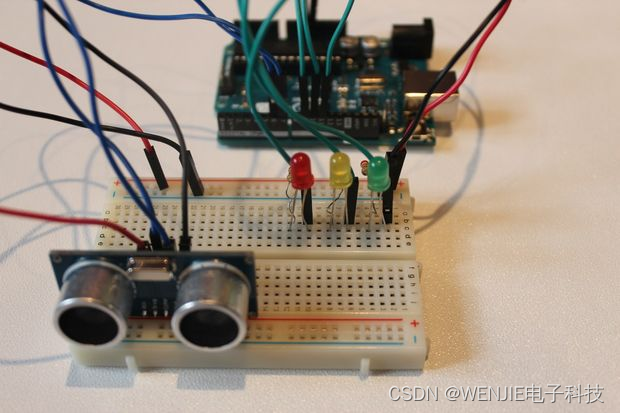

下一步是将LED连接到面包板和Arduino。如果您需要，我强烈建议您参考设置图片（步骤2），连接LED非常简单，有很多重复。让我们先连接绿色 LED。因此，执行此操作的方法是用绿线将阳极（较长的支线）连接到Arduino上的引脚6，并使用220欧姆电阻将阴极（较短的支线）连接到面包板上的负极通道。然后对黄色 LED 重复该步骤，然后对红色 LED 重复该步骤，确保将黄色 LED 的阳极（长腿）连接到 Arduino 上的引脚 5，然后将红色 LED 的阳极连接到引脚 6。完成此操作后，您的设置应类似于上图。

电阻器不是绝对必要的，但强烈建议使用它们。

第 6 步：组装 - 蜂鸣器

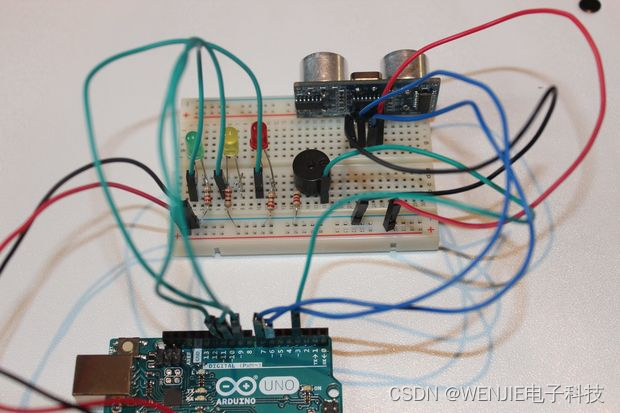

设置的最后一部分是将蜂鸣器连接到面包板和Arduino。这是整个设置中最简单的部分之一。所需要做的就是使用绿线将蜂鸣器的较长支连接到 Arduino 的引脚 7，然后使用 220 欧姆电阻将蜂鸣器的较短支连接到试验板的负极通道。

强烈建议使用电阻器将蜂鸣器的较短支连接到面包板的负极通道。

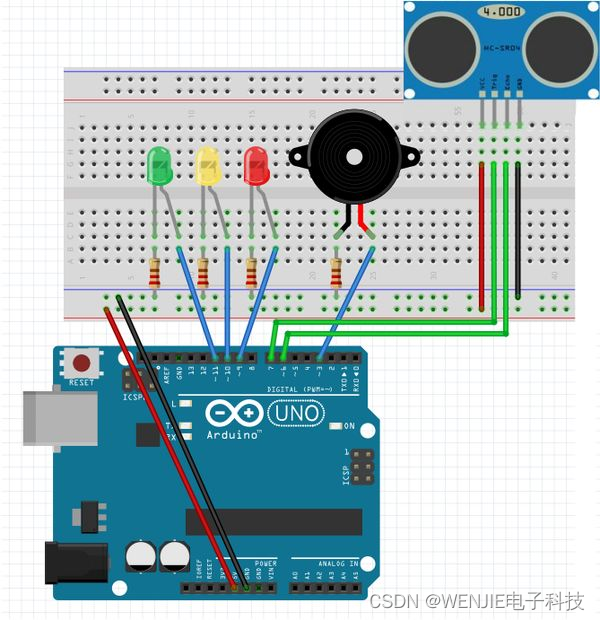

电路图</
