电路的各种地:
-
Earth大地,我们认为这是一个绝对的0V。
-
Noiseless earth 或者叫 Functional ground,是一个功能地。它的存在是为了帮助我们的电路实现各种功能。在我们的电路设计中,我们也会把它称之为信号地(模拟地、数字地)。一般地,数字地和模拟地设计时会分开,从而来减小数字电路和模拟电路之间的干扰。
-
Protective earth,是一个保护地,它大多存在于交流或者高压的产品中。在一些情况下,我们把大地作为保护地。
-
Frame or chassis,我们把它称之为机壳地,它可以是一个完整的一个金属的机壳,也可以是一个金属接地的一个板。比如某些产品的外壳分为上、下两部分,并且下半部分是金属的,而上半部分却是塑料材质的。在这种情况下,其底部的金属板同样可以称作为机壳地。甚至在有些电路产品中,一些散热板等金属机构件也可以被称作为机壳地。
机壳地和PCB的地(数字地和模拟地)的连接:

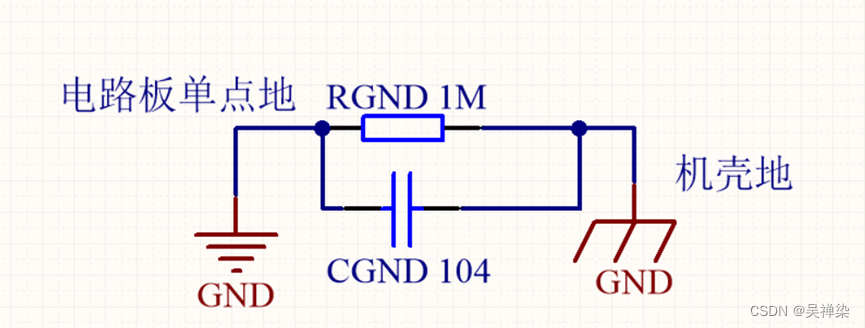

PCB板置于金属机壳中,机壳一般接大地(Earth)。PCB的GND与机壳之间经常使用一个高压电容(0.01uF/1KV)并联一个电阻(1M)连接
电容的作用:
电容是通交流阻直流的。
1、假设机壳良好连接⼤地,从电磁抗扰度⾓度,该电容能够抑制⾼频⼲扰源和电路之间的动态共模电压;从EMI⾓度,电容形成了⾼频路径,电路板内部产⽣的⾼频⼲扰会经电容流⼊机壳进⼊⼤地,避免了⾼频⼲扰形成的天线辐射。
2、假设机壳没有可靠接⼤地(如没有地线,接地棒环境⼲燥),则外壳电势可能不稳定或有静电,如果电路板直接接外壳,就会打坏电路板芯⽚,加⼊电容,能把低频⾼压、静电等隔离起来,保护电路板。这个并联电容应该⽤Y电容或⾼压薄膜电容,容值在1nF~100nF之间。
电阻的作用:
1、这个电阻可以防⽌ESD(静电释放)对电路板的损坏。假如只⽤电容连接电路板地和机壳地,则电路板是⼀个浮地系统。做ESD测试时,或在复杂电场环境中使⽤,打(进)⼊电路板的电荷⽆处释放,会逐渐累积;累积到⼀定程度,超过了电路板和机壳之间的绝缘最薄弱处所能耐受的电压,就会发⽣放电——在⼏纳秒内,PCB上产⽣数⼗到数百A的电流,会让电路因电磁脉冲宕机,或者损坏放电处附近连接的元器件。并联该电阻,就可以慢慢释放掉这个电荷,消除⾼压。根据IEC61000的ESD测试标准10s/次(10s放完2kV⾼压电荷),⼀般选择1M~2M的电阻。如果机壳有⾼压静电,则该⼤电阻也能有效降低电流,不会损坏电路芯⽚。
