MCU控制固态继电器SSR的一种简单可靠的方法

方式一

SSR是一种电子继电器。与普通的电磁继电器相比较，SSR具有无机械噪声、无打火、无抖动和回跳、电磁干扰小、开关速度快（SSR的开关时间一般小于２００μｓ，远远优于传统的电磁继电器）、体积小、寿命长等优点，因此，它的应用范围越来越广，比如在微机测控领域，SSR现在已经被广泛采用。本文提供一种ＡＴ８９Ｃ２０５１单片机控制固态继电器的简单可靠的方法，供参考。

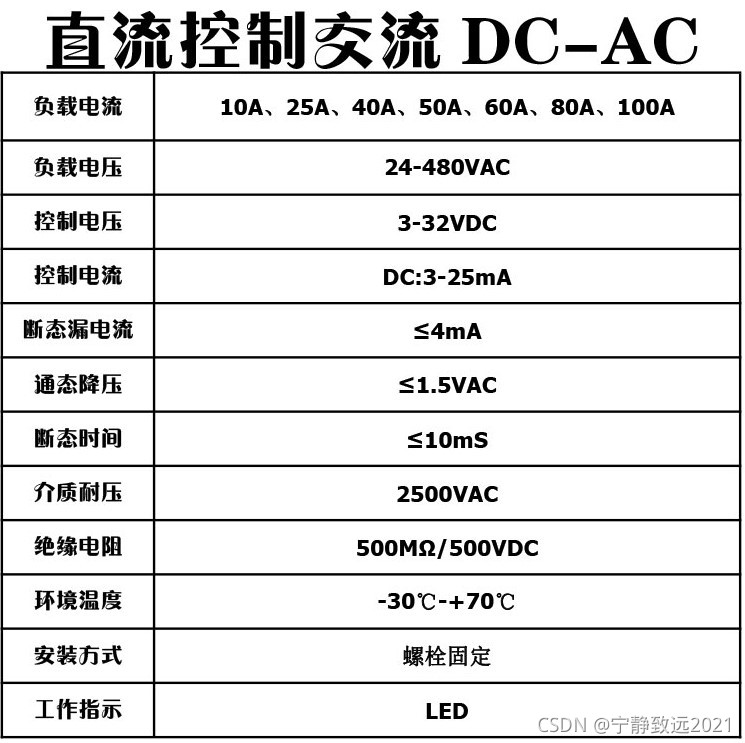

SSR的控制电压一般在直流３Ｖ～３２Ｖ之间，输入的控制电流一般在２０ｍＡ～３００ｍＡ之间，因此，不能用单片机的Ｉ／Ｏ口线直接控制，必须设计SSR和单片机的接口电路。

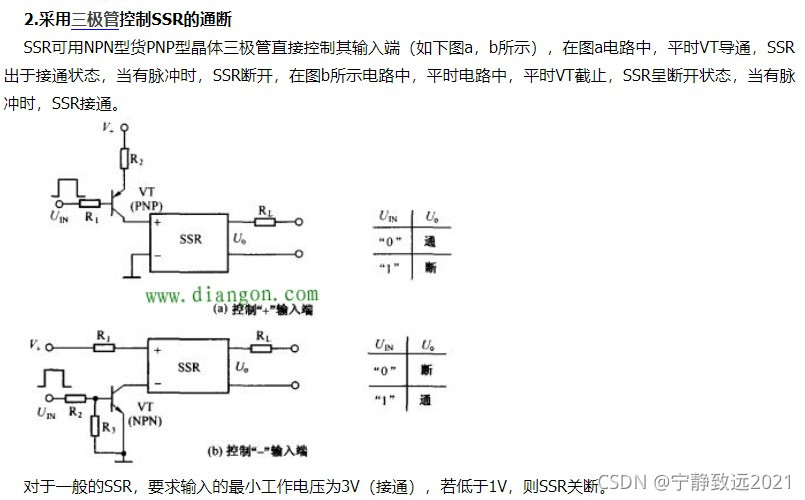

附图为SSR控制电路。ＡＴ８９Ｃ２０５１的Ｐ１．７口作为SSR控制信号源，驱动光耦ＯＰ１。当执行语句ＳＥＴＢ Ｐ１．７时，Ｐ１．７输出高电平，ＯＰ１的输出三极管截止，ＬＥＤ１不亮，Ａ点电平经Ｒ２下拉至地，ＢＧ１截止，Ｂ点电平经Ｒ５下拉至地，Ｃ点电平约为３．３Ｖ，此时，相当于给ＳＳＲ控制端加上了一个低的反向电压，ＳＳＲ输出端为断开状态。反之，当执行语句ＣＬＲ Ｐ１．７时，Ｐ１．７输出低电平，ＯＰ１的输出三极管导通，ＬＥＤ１点亮，Ａ点电平被拉高到１０Ｖ左右，经Ｒ３、Ｒ４分压，ＢＧ１获得正向偏压，由截止转向导通，Ｂ点电平被上拉至１１．４Ｖ左右，Ｃ点电平不变，仍为３．３Ｖ左右，此时，相当于给ＳＳＲ控制端加上了１１．４～３．３＝８．１Ｖ左右的正向控制电压，SSR输出端为接通状态。
从上面的分析可知，当关断SSR时，我们不仅撤去了SSR的正向控制电压，而且给它加上了一个低的反向电压，这就大大提高了SSR的抗干扰性能，避免了SSR受干扰误导通的情况。当然，该反向电压不可过大，一般应该在５Ｖ以下。
图中，ＬＥＤ１为SSR的工作状态指示。当SSR导通时，ＬＥＤ１点亮，否则，ＬＥＤ１熄灭。这对于调试电路是有帮助的。当然，ＬＥＤ１也可以去掉不用。Ｒ３是ＢＧ１的基极限流电阻，改变Ｒ３的阻值，可以改变ＢＧ１的输出电流。因此，应根据SSR输入控制电流的不同，选择Ｒ３的阻值。另外，ＯＰ１的输入端并接０．１μＦ的电容，是为了抑制高频干扰对ＯＰ１输入端的影响。
本文提供的单片机控制SSR的方法，特别适合于强干扰的环境中使用。

方式二

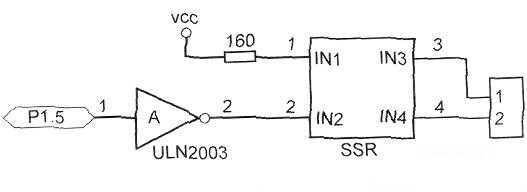

建议将单片机的输出口，经ULN2003或MC1413驱动，再连接到固态继电器。 ULN2003或MC1413的驱动能力最大可达500mA。 若是在单片机输出口与ULN2003或MC1413之间用光耦(例如4N25)， 将单片机的弱电系统与固态继电器外接的强电电路隔离，则单片机工作较稳定可靠。

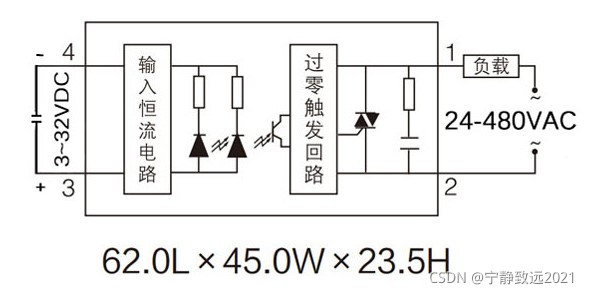

固态继电器本身就具有隔离功能（固态继电器内部有光耦），所以不必再加隔离。

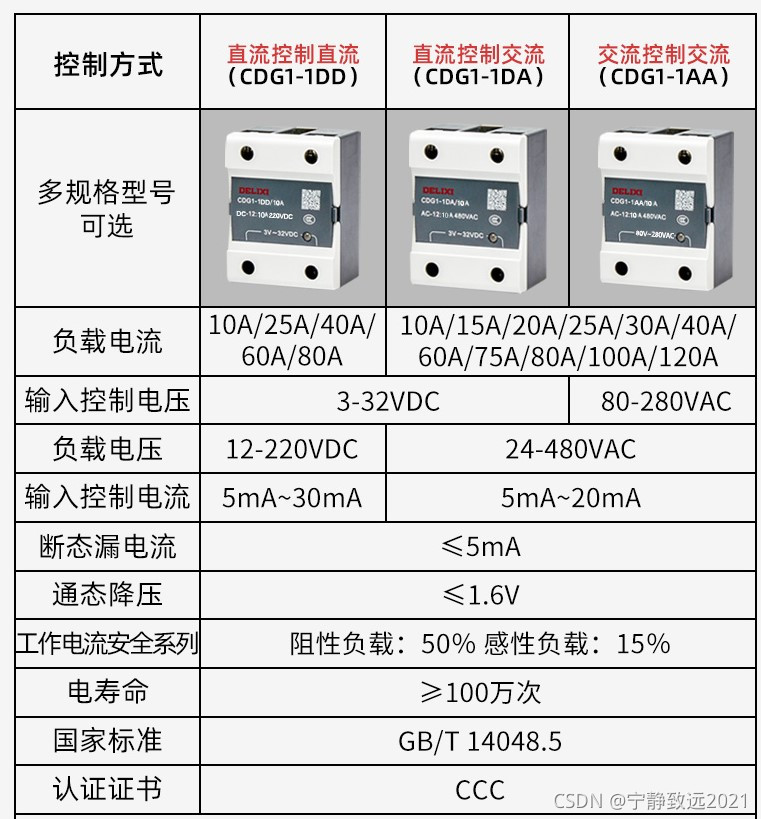

固态继电器分直流和交流，交流固态器部分一般涉及双向可控硅，双向可控硅一旦导通，如果没有过零点，就会失去控制作用。所以购买继电器时，应考虑好控制部分的电压属性（直流还是交流），另外楼主也应该看看固态继电器的最小输入电流是多大。

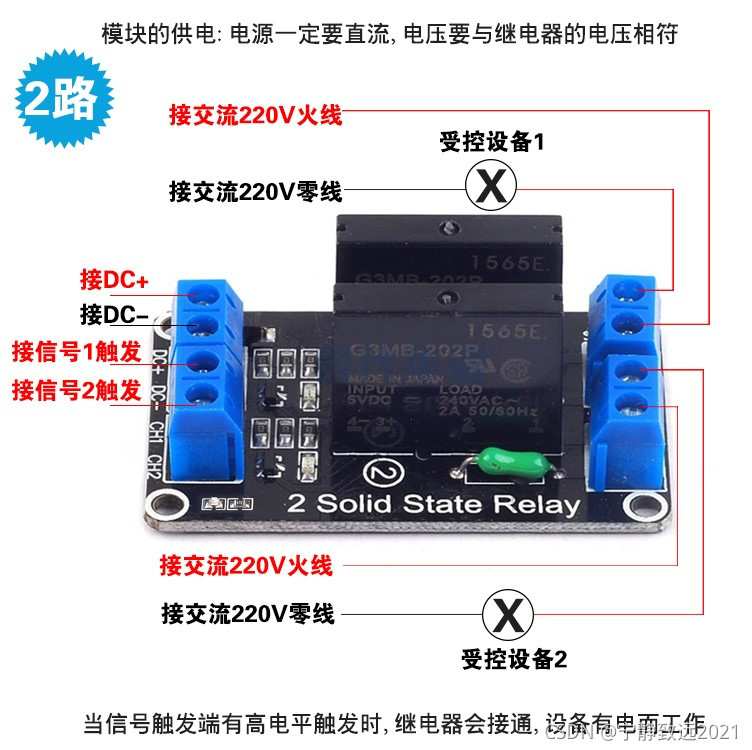

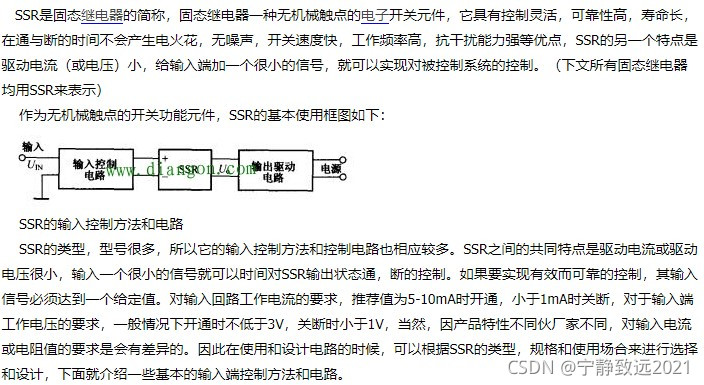

SSR

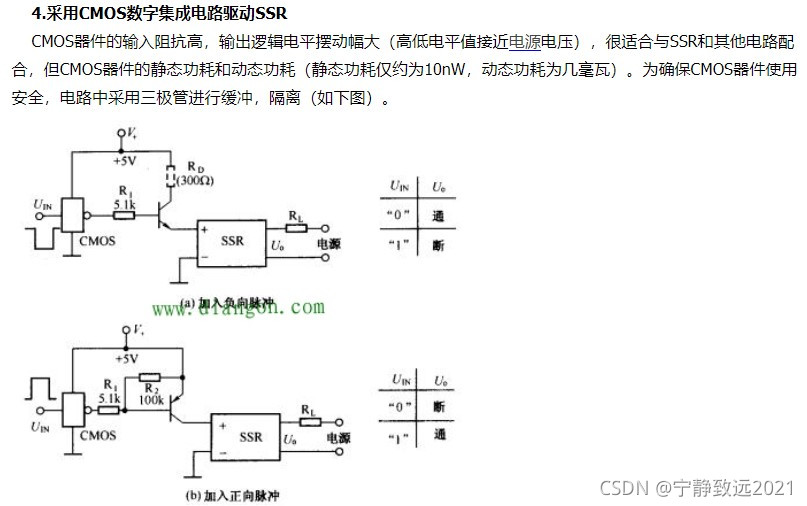

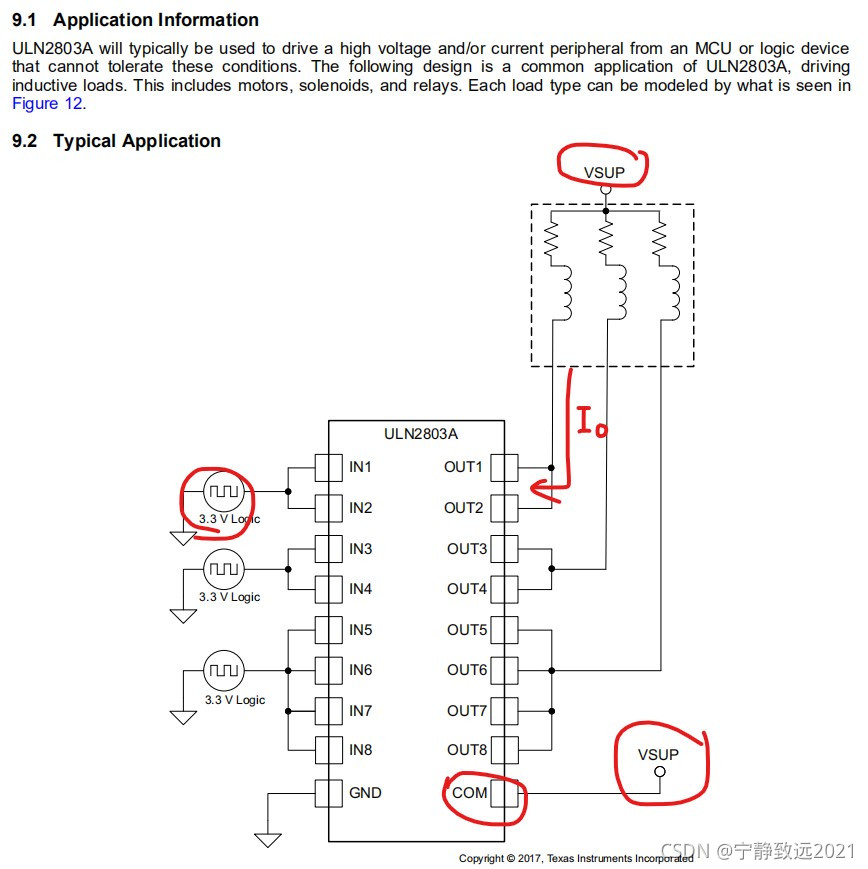

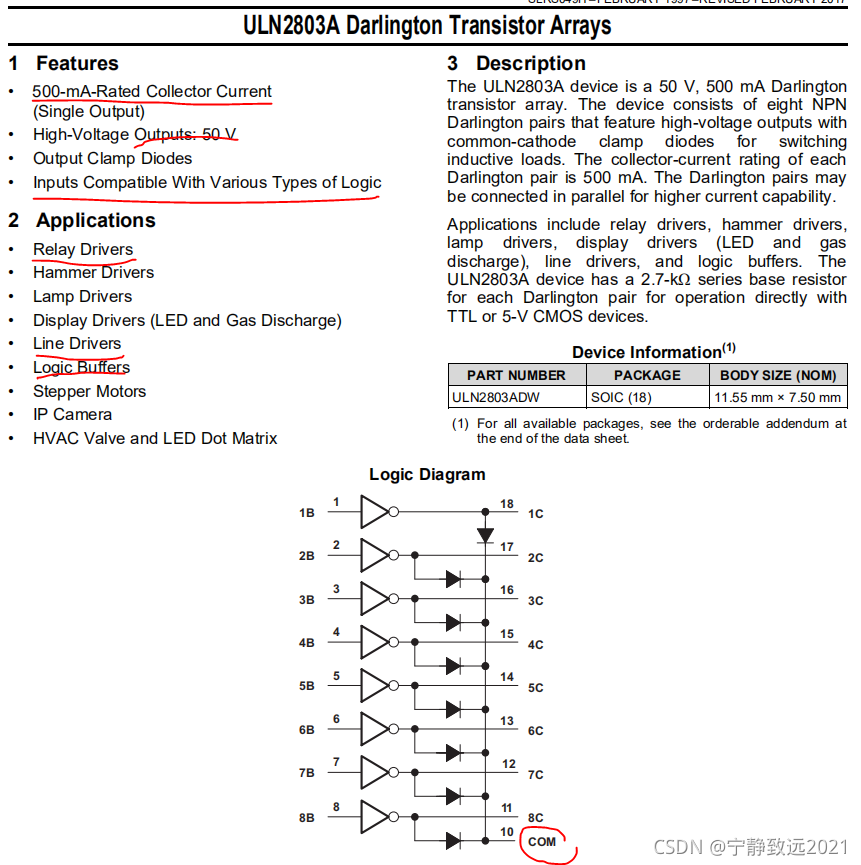

要驱动继电器等大功率设备，必须使用MOS管、达林顿管之类。这里推荐使用集成8路达林顿管的芯片：ULN2003A/ULN2803A(反向驱动）、UDN2981A（正向驱动）

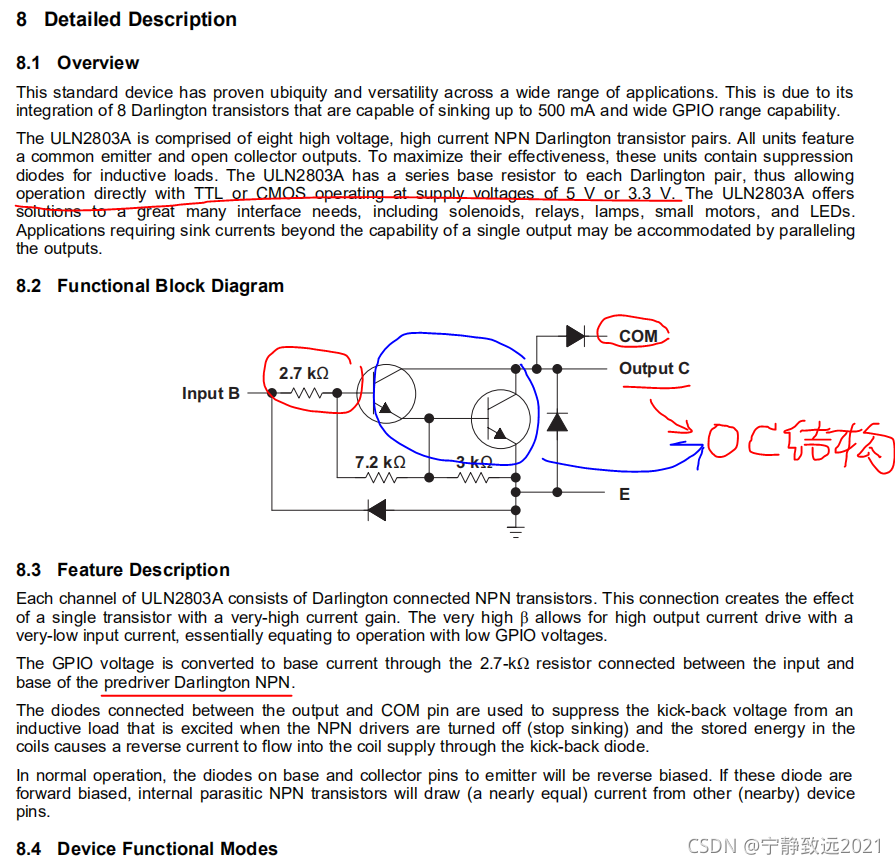

其中ULN2003A为比较老的芯片，有7路驱动，而ULN2803有8路驱动，原理都是使用灌电流的方式驱动：
