使用ANSYS Workbench进行工程仿真分析,在导入模型后,需要定义各结构件的材料属性。在Workbench中有专门的模块来进行相关的操作,那就是Engineering Data,通过编辑该选项完成新材料的自定义,以及创建自己的常用库。具体操作步骤如下:

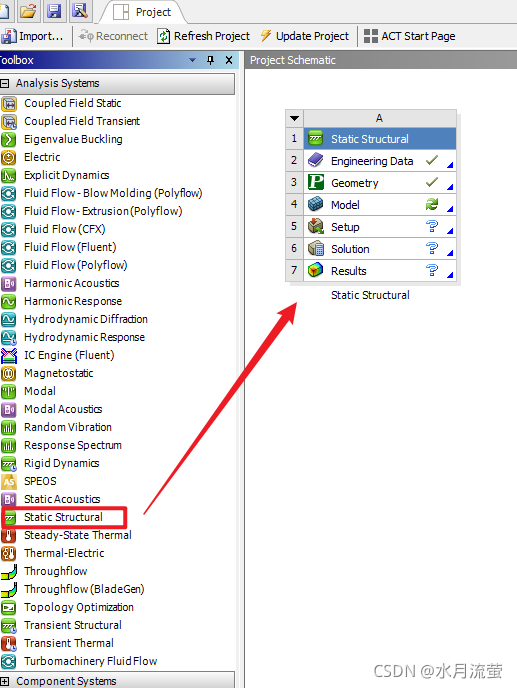

第一步,打开ANSYS Workbench软件,拖拽一个Static Structural(静态结构)模块到项目原理图中,开始一个静态结构分析流程。有时候为了对比分析,可以将很多有用的信息共用,而不必重复之前的工作。

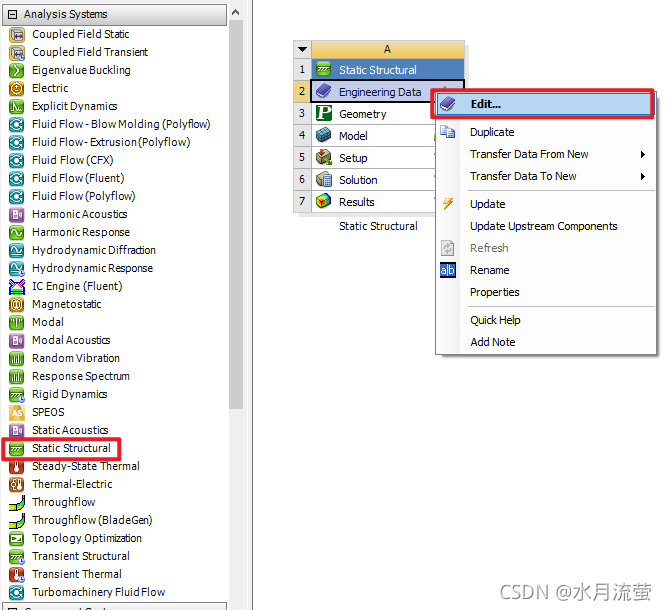

第二步,在工作流界面,双击Engineering Data选项或者鼠标右键选择编辑,就可以进入材料操作界面。

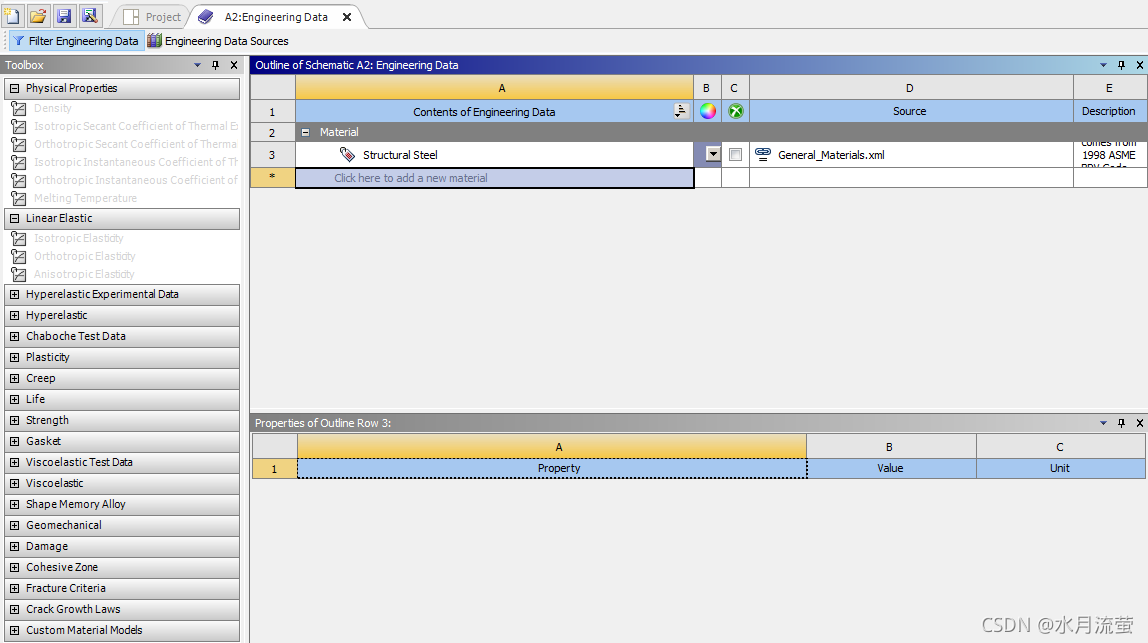

从下图中可以清晰地看见,材料的名称及备注等操作在中间,下方是材料属性的具体参数。材料的属性在左侧的一列

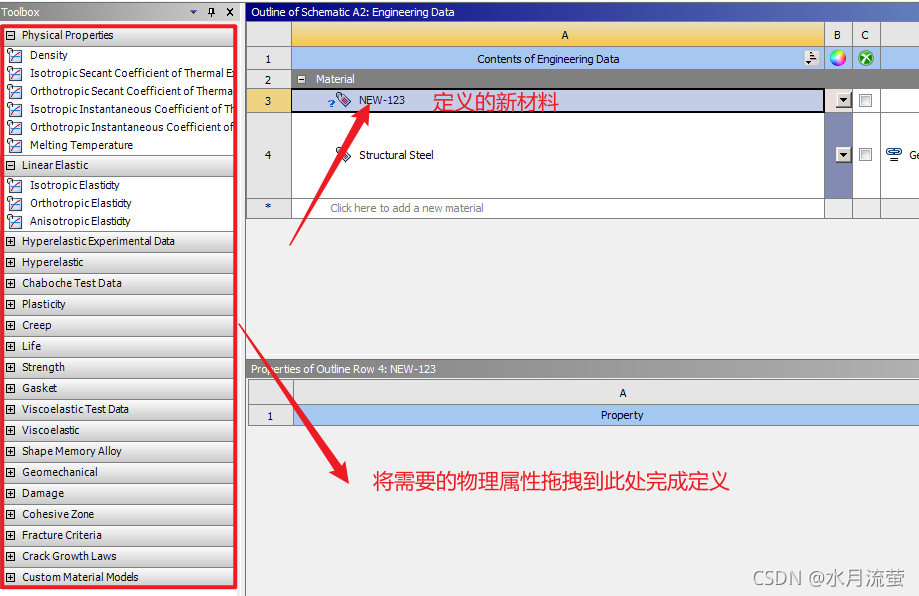

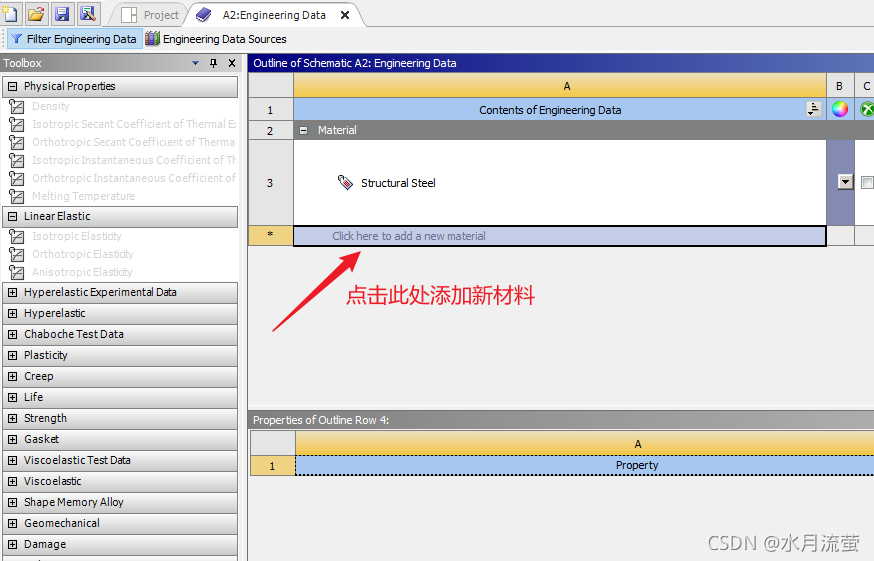

第三步,在材料名称栏空白格处直接点击鼠标,即可输入材料的名称。在左侧点击想要输入的材料参数项目,下方参数里,就会出现所选项目。
第四步,参数填写完毕后,材料属性就算设定完了。在分析界面就可以选择体然后进行材料的分配。

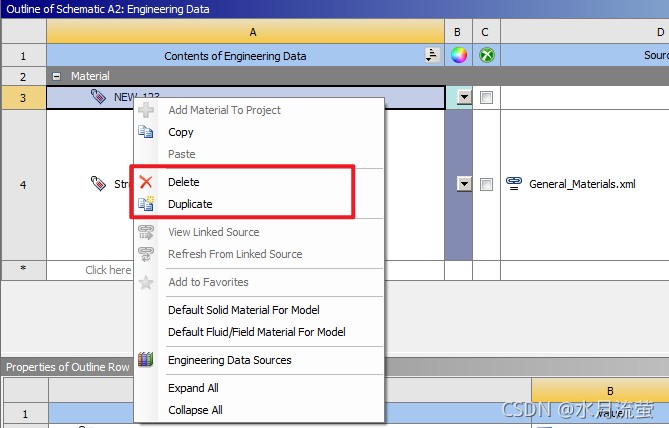

备注:所创建的材料,可以进行删除及复制的操作。这个复制操作功能还是比较实用的,可以为大家节省出很多重复操作的时间,利于提高效率。
