高频小信号谐振放大器设计-课程设计Multisim仿真

文末获取完整设计报告+仿真源文件


在这里插入图片描述


一、高频小信号谐振放大器理论知识

1、高频小信号谐振放大器的简介
高频小信号放大器通过无线电接收到的信号包含了有用信号、信号干扰和噪音,输入电路的功能是筛选出有用的信号,过滤出噪音和干扰。高频小信号放大器是各类无线电接收机的组成部分。主要功能是放大来自天线上的微弱信号,使它达到足够的功率电平,以提高接收机的接受灵敏度。
高频放大器的中心频率一般在几百千赫至几百兆赫,但所需通过的频率范围和中心频率相比往往是很小的,或者只工作于某一频率,因此一般都是采用选频网络组成谐振放大器或非谐振放大器。谐振放大器即采用谐振回路作负载的放大器。根据谐振回路的特性谐振放大器对于靠近谐振频率的信号,有较大的增益;对于远离谐振频率的信号,增益迅速下降。因此,谐振放大器也有着滤波或选频的作用。
谐振放大器又可分为调谐放大器(高频放大器)和频带放大器(中频放大器)。前者的调谐回路需对外来不同的信号频率进行调谐;后者的调谐回路的谐振频率固定不变。由各种滤波器和阻容放大器组成非调谐的各种窄带和宽带放大器,因其结构简单,性能良好,又能集成化,所以目前被广泛应用。

2、高频小信号谐振放大器的分类
按元器件分为:晶体管放大器、场效应管放大器、集成电路放大器;
按频带分为:窄带放大器、宽带放大器
按电路形式分为:单级放大器、多级放大器
按负载性质分为:谐振放大器、非谐振放大器

3、高频小信号谐振放大器的特点
(1)工作频率高,中心频率几百千赫兹至几百兆赫兹
(2)晶体管工作在线性放大区
(3)负载回路是谐振回路,有放大选频的作用

4、小信号调谐放大器的主要质量指标

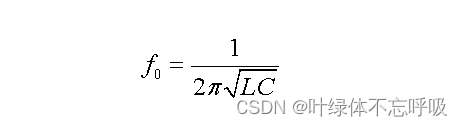

(1)谐振频率f_0:放大器调谐回路谐振时所对应的频率称为放大器的谐振频率,可以用扫频仪测出电路的幅频特性,结合谐振频率表达式求得。对于组成的并联谐振电路谐振频率的表达式为:
在这里插入图片描述

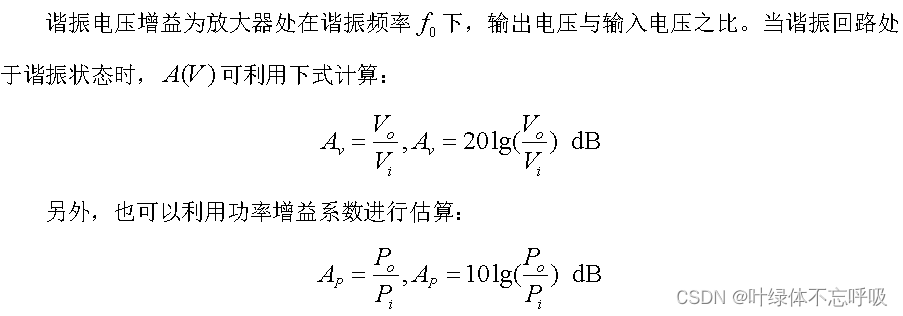

(2)谐振增益A(V)
在这里插入图片描述

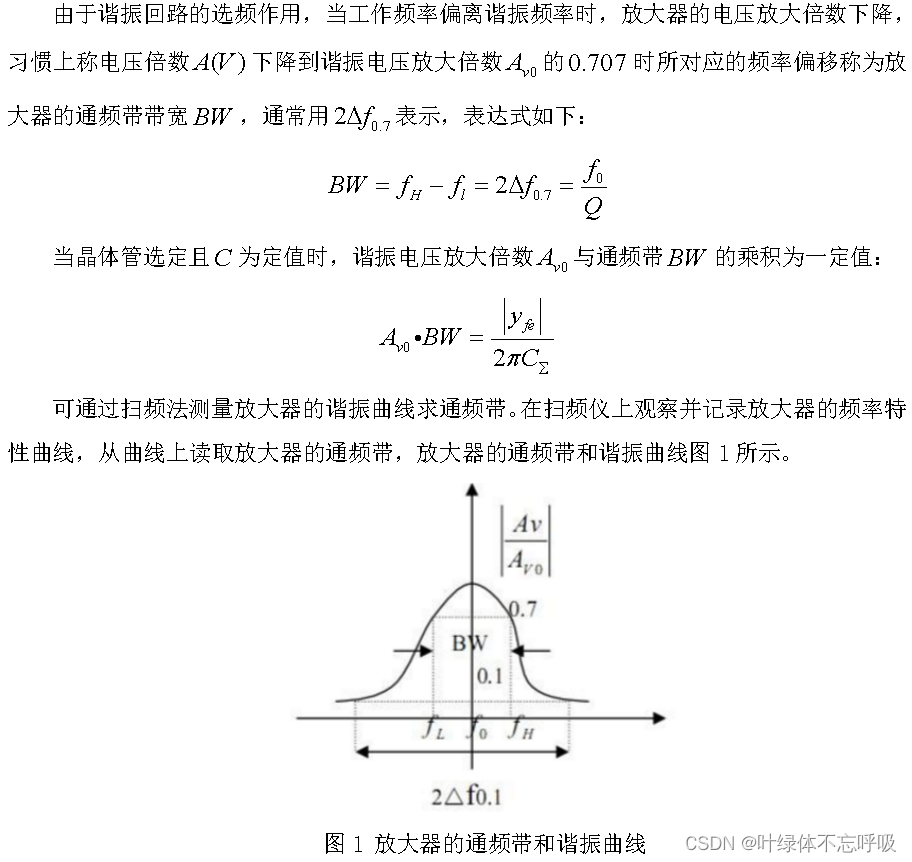

(3)通频带BW
在这里插入图片描述


二、高频小信号调谐信号放大器的设计内容

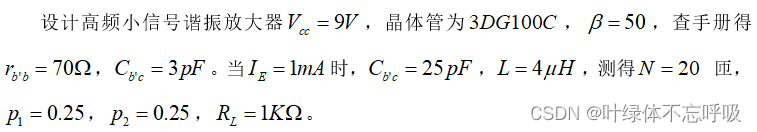

1、给定条件
在这里插入图片描述

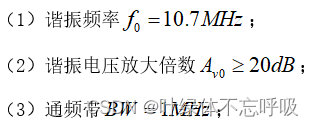

2、主要技术指标
在这里插入图片描述


三、高频小信号调谐信号放大器的设计过程

1、选定电路形式
依据技术指标要求,考虑高频放大器应具有的基本特性,可采用共射晶体管单协调回路谐振放大器,设计参考电路图如图2所示。
在这里插入图片描述

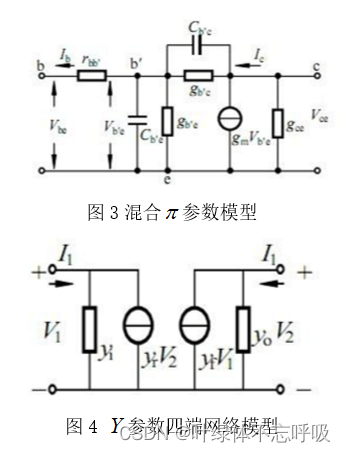

由于信号小,可认为其工作在线性范围内,可将晶体管看成线性元件,作为有源线性四端网络来分析,需将混合 参数模型转换为 参数四端网络模型求解。
在这里插入图片描述

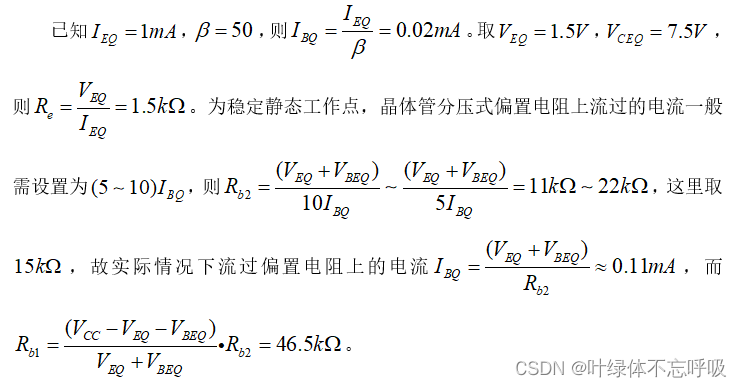

2、设置静态工作点
在这里插入图片描述
3、计算谐振回路参数

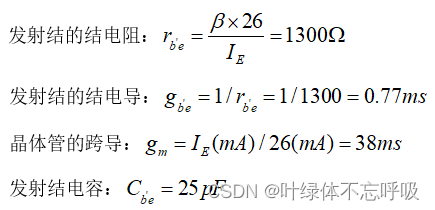

(1)晶体管的混合 参数
在这里插入图片描述

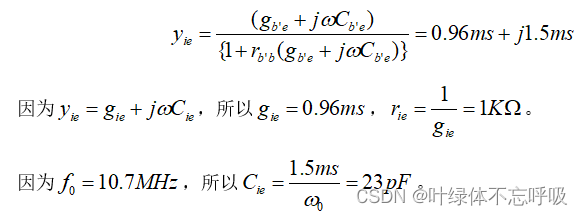

(2)共射晶体管输入导纳
在这里插入图片描述

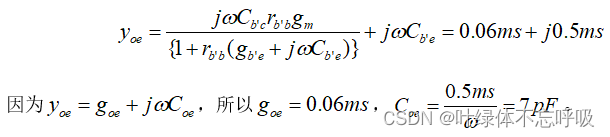

(3)共射晶体管输出导纳
在这里插入图片描述

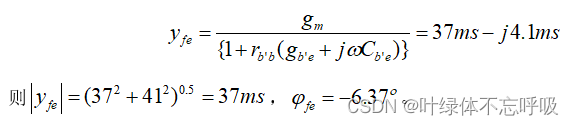

(4)共射晶体管正向传输导纳
在这里插入图片描述

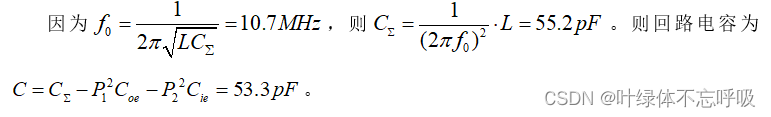

(5)总电容
在这里插入图片描述
(6)计算回路线圈匝数
在这里插入图片描述

(7)确定耦合电容与高频滤波电容
在这里插入图片描述

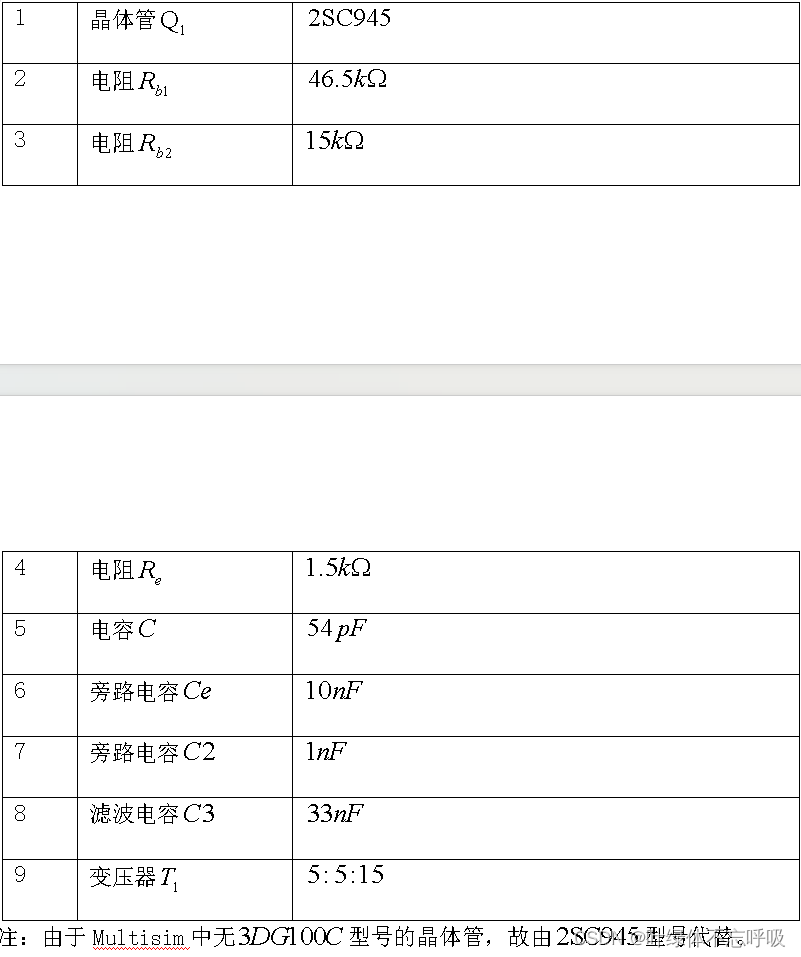

4、确定所需器件
在这里插入图片描述


四、高频小信号谐振放大器电路仿真实验

1、电路仿真

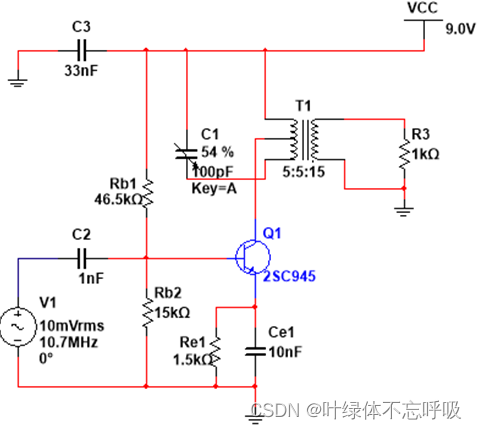

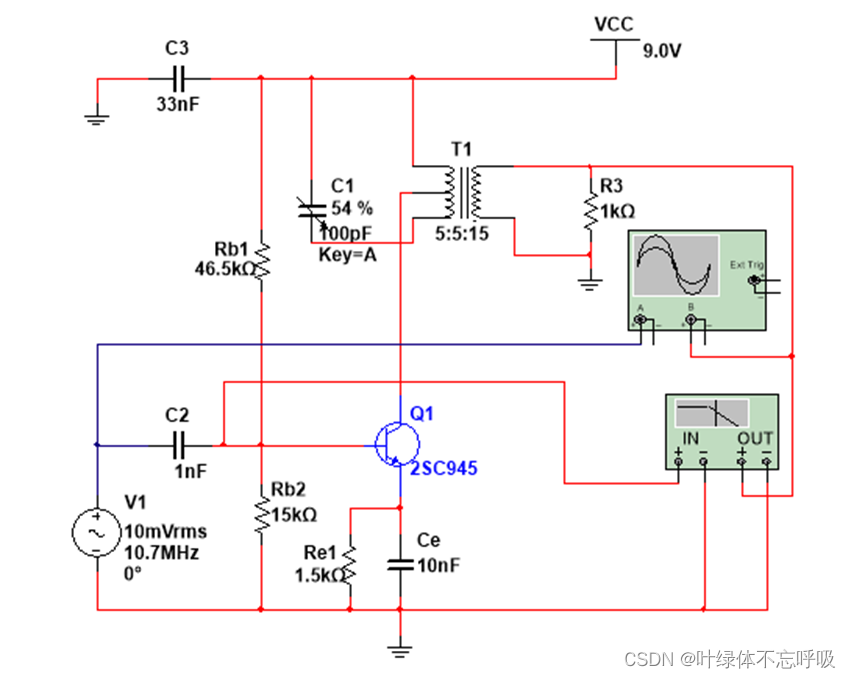

按设计内容部分,在Multisim中画出电路图,并进行仿真,电路图如下:
在这里插入图片描述
在原有电路的基础之上,加置示波器与波特图示仪,以便检测电路是否达到要求。
2、仿真结果

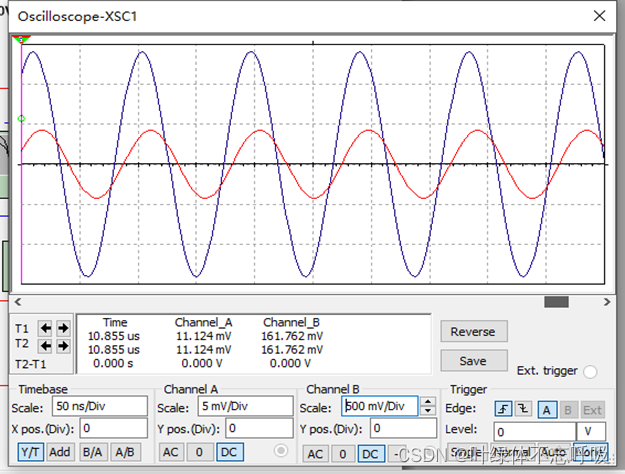

(1)示波器观测的输入输出波形为:
在这里插入图片描述
由图可计算
在这里插入图片描述

满足放大倍数的设计指标,并且输入输出的波形并无失真。

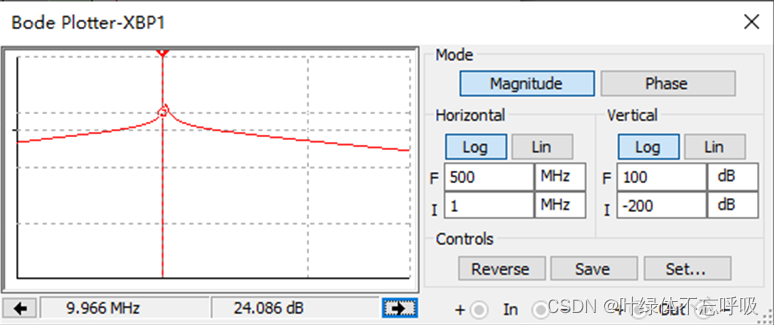

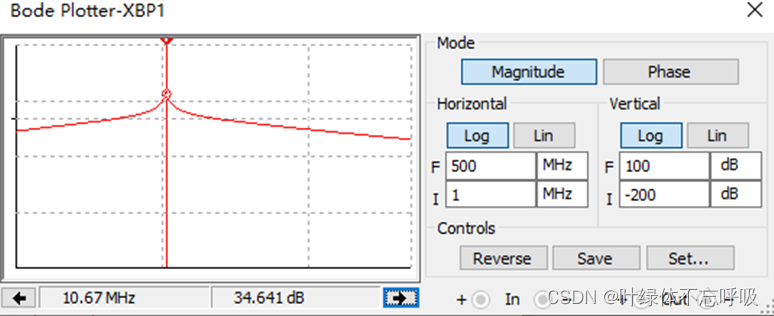

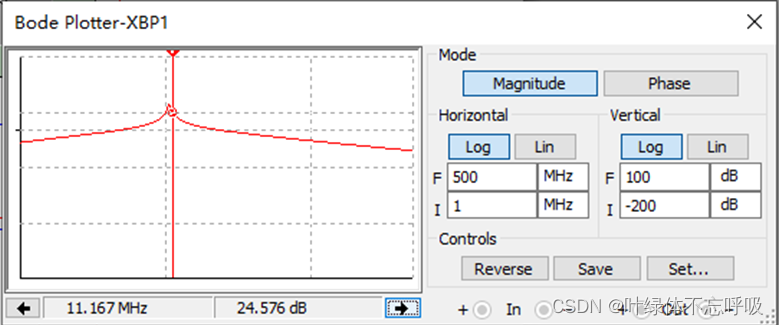

(2)波特图如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

由图可计算,通频带大约为
在这里插入图片描述

在1MHz左右。
综上,此电路设计基本达到要求。


五、心得体会

此次大作业,我重温了《高频电子线路》中高频小信号谐振放大器的内容。在完成大作业的过程中,由于对器件不够了解,以及Multisim软件使用方法已经有些遗忘,另外还有一些细节没有注意到,所以进度一直很慢。不过通过查阅网上的一些资料,以及与同学之间的交流,最终我得到了基本达到设计要求的电路。通过此次课程设计,我更加深刻理解了高频小信号调谐放大器的设计方法,掌握了高频单调谐放大器回路等效电路的计算与转换,性能指标及分析设计,掌握中心频率 ,放大倍数 ,回路带宽 的测试方法,受益匪浅。


在这里插入图片描述


点击下方小卡片,那边发送“资源”两个字

获取完整设计报告+仿真源文件

### 高频小信号单调谐放大器电路设计与工作原理 #### 1. 设计概述 高频小信号单调谐放大器是一种用于放大高频微弱信号并具有选频能力的电路。其核心部分是一个LC谐振回路,能够选择特定频率范围内的信号进行放大,同时抑制其他频率成分[^1]。 #### 2. 工作原理 该放大器的工作基于晶体管的电流控制特性以及LC谐振回路的选择性。当输入信号进入晶体管基极时,在集电极形成放大的输出信号。LC谐振回路由电感L和电容C构成,它只允许与其谐振频率一致的信号通过,而对其余频率则呈现较高的阻抗,从而实现选频功能[^2]。 #### 3. 组成结构 整个电路通常由以下几个模块组成: - **衰减网络模块**:负责调整输入信号幅度至适当水平,防止过载。 - **LC谐振放大模块**:这是核心组件,利用LC回路来增强目标频率上的信号强度。 - **电压跟随器模块**:提供良好的输入/输出阻抗匹配条件,减少负载效应影响。 - **电源模块**:稳定供电以支持各元件正常运作。 #### 4. 性能参数考量 在实际应用中需关注几个重要指标: - 中心频率 \( f_0 \),即LC回路的最佳响应频率; - 放大倍数 A_v ,衡量输出相对于输入的增长程度; - 带宽 BW ,定义为增益下降到峰值以下约3 dB处所覆盖的频率区间宽度,例如文中提到的一个实例约为8.7 MHz [^4]。 #### 5. 实现过程中的挑战与解决办法 对于初学者来说可能会遇到诸如元器件特性的不熟悉、仿真工具操作困难等问题。可以通过查阅相关文献资料学习理论基础,并借助现代EDA软件如Multisim辅助验证设计方案合理性;同时积极与其他学员讨论分享经验教训也是提高效率的有效途径之一[^3]。 ```python import numpy as np def calculate_resonant_frequency(L, C): """ 计算LC串联谐振回路的共振频率 参数: L (float): 电感值(Henry) C (float): 电容值(Farad) 返回: float: 谐振频率(Hz) """ resonant_freq = 1 / (2 * np.pi * np.sqrt(L * C)) return resonant_freq # 示例计算 inductance = 1e-6 # 单位H capacitance = 1e-9 # 单位F resonant_frequency = calculate_resonant_frequency(inductance, capacitance) print(f"Resonant Frequency is {resonant_frequency:.2f} Hz") ```
