采用555时基电路的简易/可调定时长延时电路设计

采用 555 时基电路的简易长延时电路

本电路和一般的定时电路相比是通过在 555 时基电路的 5 脚处加了一个二极管 VD1，使得定时时间延长的特点。

一、电路工作原理

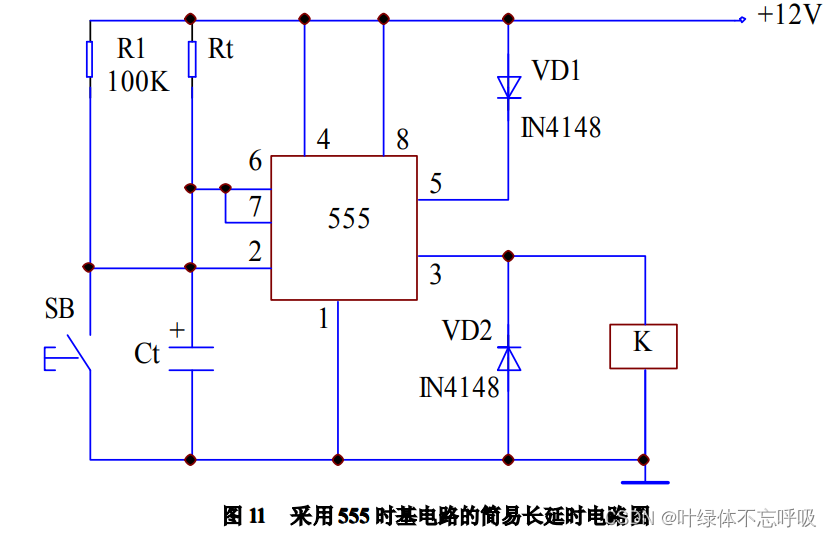

电路原理如图 11 所示。

当按下按钮SB时，12V的电源通过电阻器Rt向电容器Ct充电，使得6脚的电位不断升高，当6脚的电位升到5脚的电位时，电路复位定时结束。由于在5脚串上了一个二极管VD1使得5脚电位上升，因此比一般接法(悬空或通过小电容接地)具有了更长时间的定时。

二、元器件的选择
555电路选用NE555、μ A555、SL555 等时基集成电路;二极管VT1、VT2选用4148
型硅开关二极管;电阻器R1、Rt选用RTX一1/4W型碳膜电阻器;电容器Ct选用电解电容器;继电器K可根据用电设备的需要选择。

三、制作与调试方法.
电路定时时间可以通过调节电阻器Rt、电容器Ct的参数值来改变定时时间的长短。本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。

---

---

双 555 时基电路可调定时长延时电路

本电路通过使用 2 个 555 时基电路形成一个定时时间较长并且定时时间可调的定时电路。

一、电路工作原理

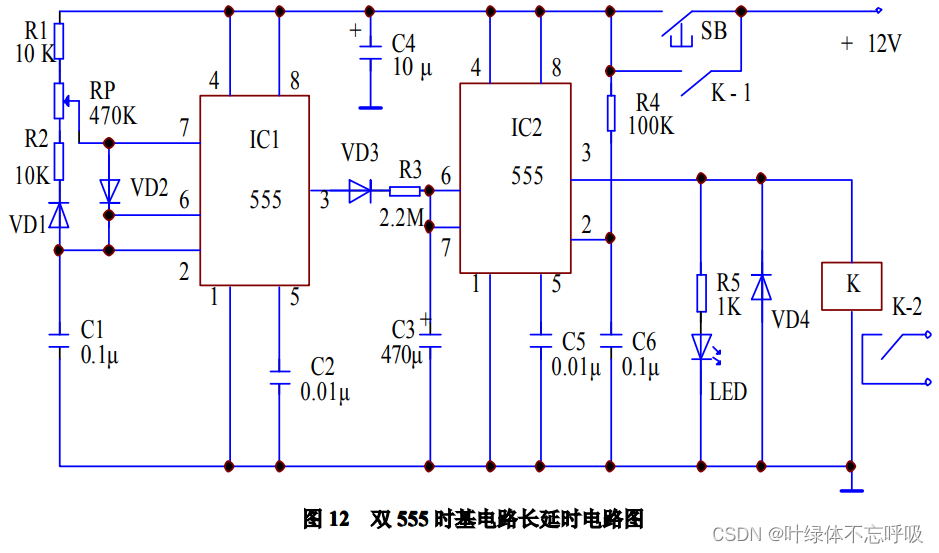

电路原理如图 12 所示。

IC1 555 时基电路接成占空比可调的自激多谐振荡器。当按下按钮 SB 后，12V 的直流电压加到电路中，由于电容器 C6 的电压不能突变，使得 IC2 电路的 2 脚为低电平，IC2 电路处于置位状态，3 脚输出高电平，继电器 K 得电，触点 K-1、K-2 闭合，K-1 触点闭合后形成自锁状态，K-2 触点连接用电设备，达到控制用电设备通、断的作用。

同时 IC1 555 时基电路开始形成振荡，因此 3 脚交替输出高、低电平。当3 脚输出高电平时，通过二极管 VD3、电阻器 R3 对电容器 C3 充电。当 3 脚输出低电平时，二极管 VD3截止，C3没有充电，因此只有在3脚为高电平时才对C3充电，所以电容器C3的充电时间较长。当电容器C3的电位升到2/3VDD时，IC2 555时基电路复位，3脚输出低电平，继电器K失电，触点K-1、K-2断开，恢复到初始状态，为下次定时做好准备。

二、元器件的选择
IC1、IC2选用NE555、 μ A555、SL555等时基集成电路; VD1~VD4选用N4148硅型
开关二极管，发光二极管可选用一-般的发光二极管; R1~R5选用RTX- 1/4W 型碳膜电阻器;电容器C1、C2、C5、C6选用CT1型瓷介电容器，C4选用CD11- 16V电解电容器，C3选用漏电流极小的钽电解电容器; RP可用WSW型有机实心微调可变电阻器;继电器K选用JRX–13F型具有两组转换触点的小型电磁继电器。

三、制作与调试方法
在调试中，可以调节可变电阻器RP改变IC1555时基电路3脚输出方波脉冲的占空比,
从而改变定时器的定时时间。本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。
