1.课程设计目的

（1）通过对工程实例的模拟，熟练的掌握PLC的编程和程序调试方法
（2）进一步熟悉PLC的I/O连接
（3）熟悉三层楼电梯采用轿厢内外按钮的编程方法。

2.课程设计题目和要求

2.1设计题目
三层电梯控制系统

2.2控制要求
电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操作，其操纵内容为电梯运行方向。电梯轿厢内设有楼层内选按钮S1_{S3，用以选择需停靠的楼层。L1为一层指示，L2为二层指示，L3为三层指示，SQ1}SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

3.设计内容

3.1 PLC的构成
根据物理结构形式不同，PLC分为整体式和组合式（模块式）两种。整体式PLC是将CPU板、I/O板、显示面板、内存块、电源等组装在一个箱体内构成主机。组合式PLC是将CPU模块、I/O模块、内存、电源模块分别作成相应的电路板或模板，各模板可以插在带有总线的底版上。PLC是采用“顺序扫描，不断循环”的方式进行工作的。

3.2 电梯模型PLC控制系统设计
由于电梯的运行是根据楼层和轿厢的呼叫信号、行程信号进行控制，而楼层和轿厢的呼叫是随机的，因此，系统控制采用随机逻辑控制。即在以顺序逻辑控制实现电梯的基本控制要求的基础上，根据随机的输入信号，以及电梯的相应状态适时的控制电梯的运行。另外，轿厢的位置是由脉冲编码器的脉冲数确定，并送PLC的计数器来进行控制。同时，每层楼设置一个接近开关用于检测系统的楼层信号。为便于观察，对电梯的运行方向以及电梯所在的楼层进行显示，采用LED和发光管显示，而对楼层和轿厢的呼叫信号以指示灯显示(开关上带有指示灯)。为了提高电梯的运行效率和平层的精度，系统要求PLC能对轿厢的加、减速以及制动进行有效的控制。根据轿厢的实际位置以及交流调速系统的控制算法来实现。为了电梯的运行安全，系统应设置可靠的故障保护和相应的显示。根据电梯所处的位置和运行方向，在编程中，采用了四个优先级队列，即上行优先级队列、上行次优先级队列、下行优先级队列、下行次优先级队列。其中，上行优先级队列为电梯向上运行时，在电梯所处位置以上楼层所发出的向上运行的呼叫信号，该呼叫信号所对应的楼层所具有的脉冲数存放的寄存器所构成的阵列。上行次优先级队列为电梯向上运行时，在电梯所处位置以下楼层所发出的向上运行的呼叫信号，该呼叫信号所对应的楼层所具有的脉冲数存放的寄存器所构成的队列。控制系统在电梯运行中实时排列的四个优先级陈列，为实现随机逻辑控制提供了基础。

当电梯以某一运行方向接近某楼层的减速位置时，判别该楼层是否有同向的呼叫信号(上行呼叫标志寄存器、下行呼叫标志寄存器、有呼叫请求时，相应寄存器为l，否则为0)，如有，将相应的寄存器的脉冲数与比较寄存器进行比较，如相同，则在该楼层减速停车：如果不相同，则将该寄存器数据送入比较寄存器，并将原比较寄存器数据保存，执行该楼层的减速停车。该动作完毕后，将被保存的数据重新送入比较寄存器，以实现随机逻辑控制。系统還利用行程判断楼层，并转化成BCD码输出，通过硬件接口电路以LED显示。

3.3 I/O地址分配

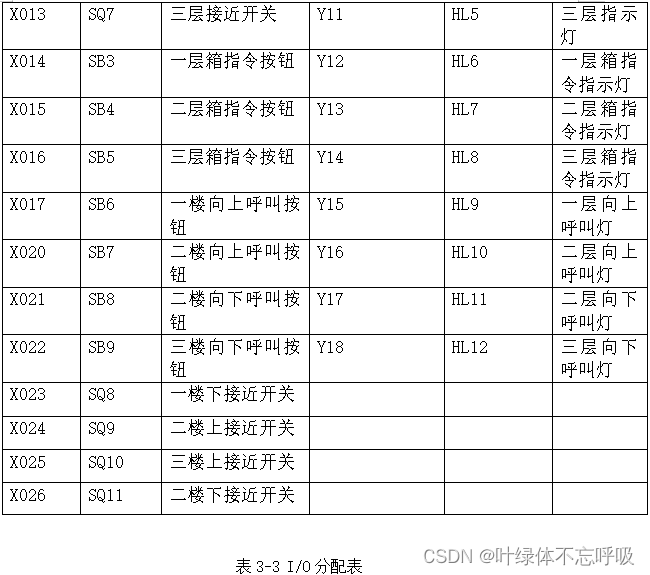

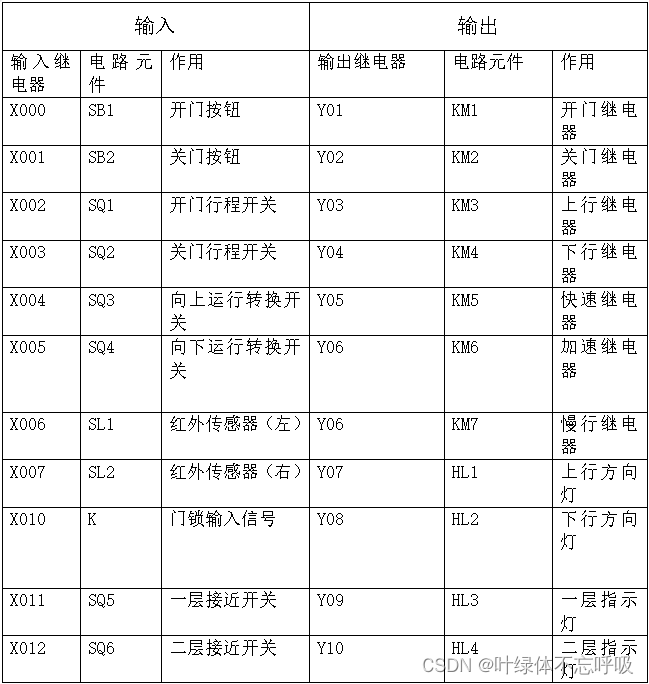

I/O分配表如表3-3所示
在这里插入图片描述

3.4 I/O接线图

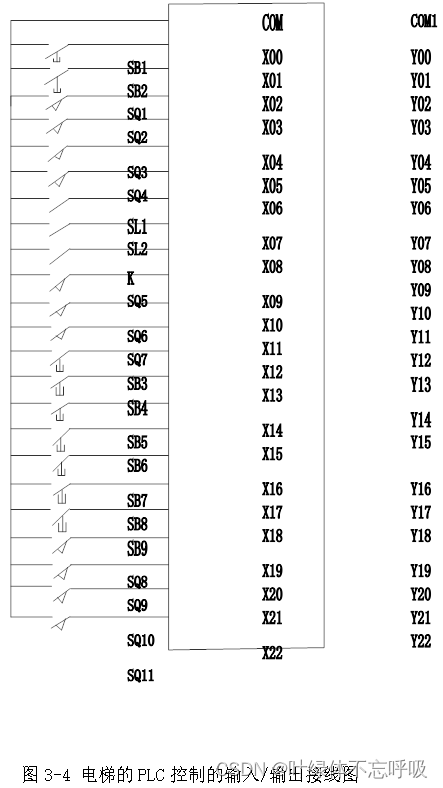

电梯控制系统I/O接线图如图3-4所示

在这里插入图片描述

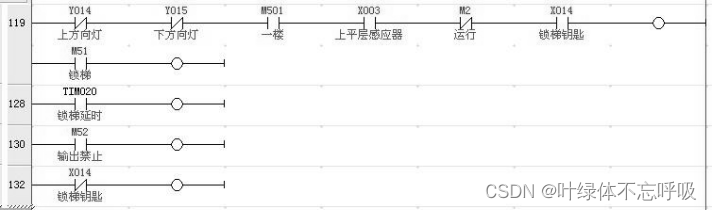

3.5电梯的控制系统设计
3.5.1电梯控制系统实现的功能
(1)一台电机控制上升和下降
(2)各层设上/下呼叫开关(最顶层与起始层只设一只)
(3)电梯到位后具有手动或自动开门关门功能
(4)电梯内设有层楼指令键，开关门按键，警铃风扇及照明按键

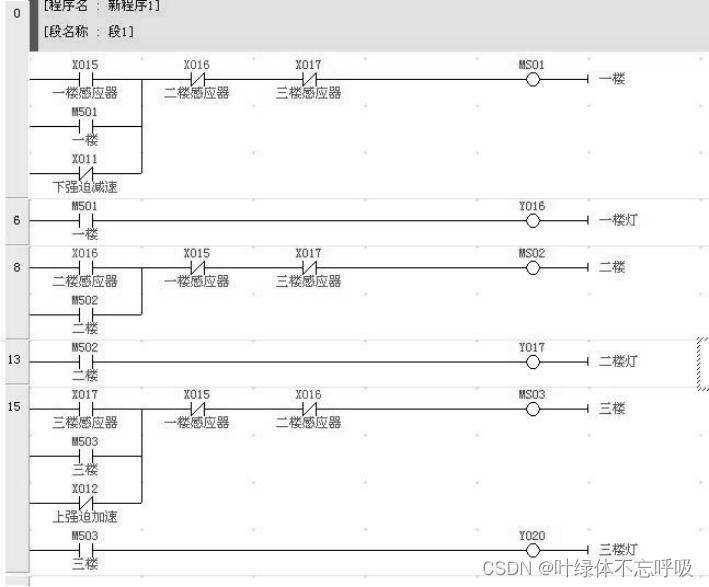

(5)电梯内外设有方向指示灯及电梯当前层号指示灯
(6)待客自动开门，当电梯在某层停梯待客时，按下层外召唤按钮，应能自动开门迎客

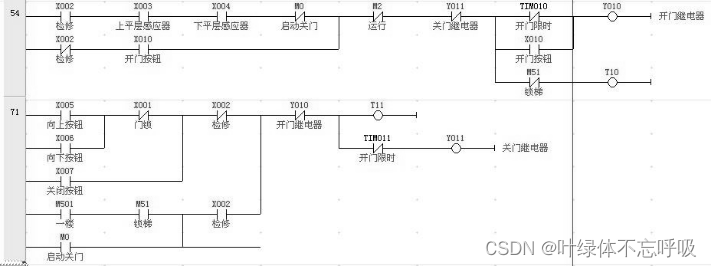

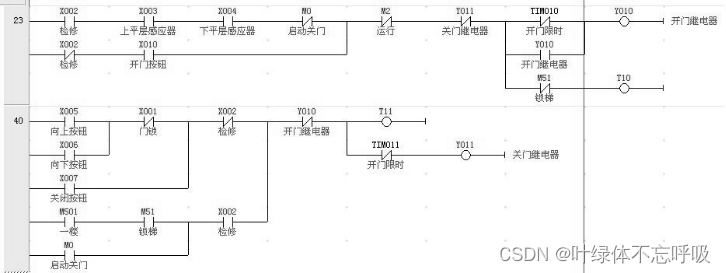

(7)自动关门与提早关门.在一般情况下，电梯停站4-6秒应能自动关门;在延时时间内，若按下关门按钮，门将不经延时提前实现关门动作.
(8)按钮开门。在开关过程中或门关闭后，电梯启动前，按下操纵盘上开关按钮，门将打开。
(9)内指令记忆。当轿厢内操纵盘上有多个选层指令时，电梯应能按顺序自动停靠车门，并能至调定时间，自动确定运行方向。
(10)自动定向。当轿厢内操纵盘上，选层指令相对与电梯位置具有不同方向时，电梯应能按先入为主的原则，自动确定运行方向。
(11)呼梯记忆与顺向截停。电梯在运行中应能记忆层外的呼梯信号，对符合运行方向的召唤，应能自动逐一停靠应答。
(12)自动换向。当电梯完成全部顺向指令后，应能自动换向，应答相反方向的信号。
(13)自动关门待客。当完成全部轿厢内指令，又无层外呼梯信号时电梯应自动关门在调定时间内自动关闭轿厢照明。
(14)自动返基站。当电梯设有基站时，电梯在完成全部指令后，自动驶回基站，停机待客。
