STISO621双通道数字隔离器

特性

• 双通道数字隔离器，具有1-1通道方向性：即一个通道是从输入到输出，另一个通道是从输出到输入，提供双向通信能力。
• 高数据速率：高达100 Mbps。
• 宽温度范围：工作温度范围为-40°C到125°C。
• 高共模瞬态抗扰度：>50k V/μs。
• 电源电压范围：支持3V到5.5V的供电电压。
• 电平转换：支持3.3V和5V电平转换。
• 低功耗：低功耗设计。
• 脉冲宽度失真：脉冲宽度失真小于3纳秒。
• 电气隔离：6kV电气隔离。
• 封装类型：提供SO8窄体和宽体封装选项。
• 安全和法规认证：通过UL1577认证（隔离电压为4kV峰值），文件编号：E362869。

应用

• 工业应用中的光耦合器替代品：用于替代传统的光耦合器。
• 工业现场总线隔离：用于工业现场总线的信号隔离。
• 电池监控和电机驱动：用于电池监控系统和电机驱动系统。
• 尺寸关键的多通道隔离：适用于需要多通道隔离且对尺寸有严格要求的应用。

描述

• STISO621 / STISO621W：这两款器件是基于ST厚氧化物电气隔离技术的双通道数字隔离器。
• 独立通道：提供两个相反方向的独立通道，具有施密特触发输入，提供对噪声的鲁棒性和高速输入/输出切换时间。

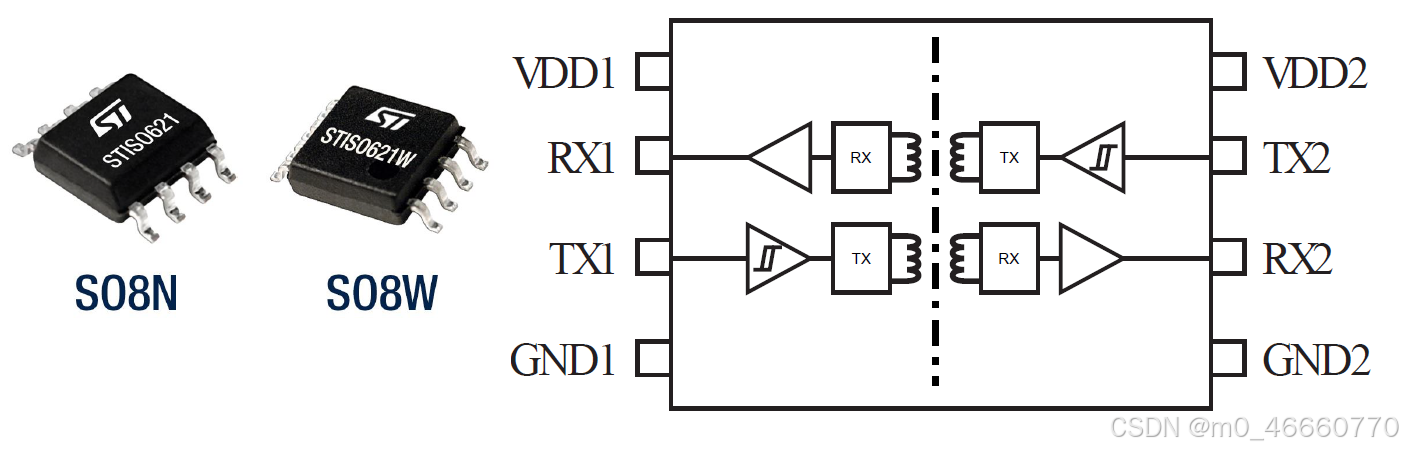

封装类型

• S08N（窄体封装）：适用于空间受限的应用，如高密度电路板设计。
• S08W（宽体封装）：提供更大的爬电距离和间隙距离，适合需要更高电气隔离和散热性能的应用。

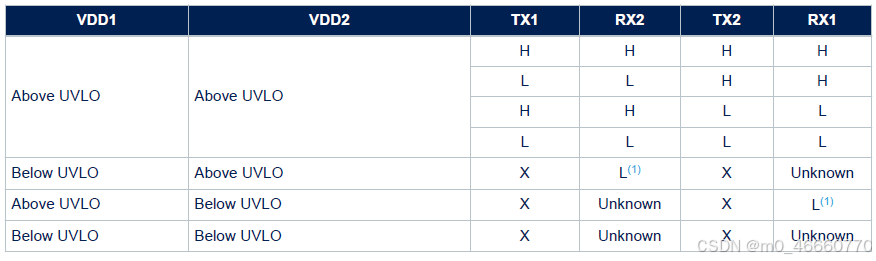

操作表

操作表显示了在不同电源电压条件下，STISO621的各个引脚的状态。表格中的UVLO（Undervoltage Lockout）表示欠压锁定状态。

• H：高电平
• L：低电平
• X：不确定状态
• Unknown：未知状态
• L(1)：在看门狗超时后默认施加的安全状态。
