BUCK产生纹波基础

 一、纹波的定义

纹波的定义：直流电源输出上叠加的与电源开关同频的波动为纹波

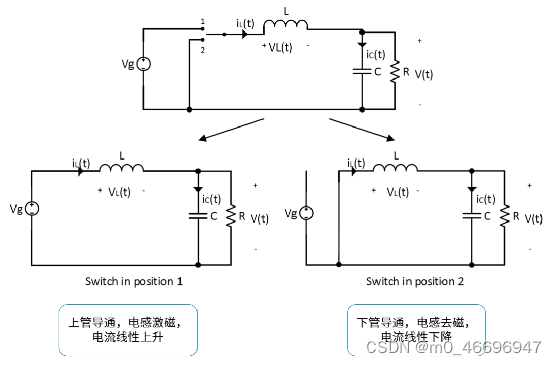

BUCK电路为例：由功率转换，采样反馈，逻辑驱动这几部分组成产生纹波的主要是功率转换部分，将功率转换部分电路简化如下：

CCM模式下BUCK电路工作可以分为两个阶段：

1、上管（Q1）导通，下管（Q2）关闭，电流从输出端流过电感；到输出端；输入电压加到电感和输出两端，电感电压为:

2、上管（Q1）关闭，下管（Q2）导通，电流从下管续流，经过电感后到输出端，电感电压为：

根据电感两端的电压公式是：

当NMOS管导通时：

 当NMOS管关断时：

 公式（1）和公式（2）可以推到出：



 由基尔霍夫电流定律(KCL)得：

 由“电荷守恒定律”可得，电容充放电的电荷量Q可以表示为：

 电容的定义式：，电容充放电所引起的输出电压纹波大小可表示为：

二、测量纹波的方法

1、工具选择：示波器

2、带宽选择：示波器带宽限制在20MHz打开；交流耦合（直流偏置）；数值档位选择20mV、时间档位选择10mS.可以较为清晰的观察纹波。

3、探头选择：

(1）电压探头：使用电压探头需要提前校准，探头选择X1。X1探头输入无衰减，输入阻抗可以基本不计。保证探头接地尽量短，尽量使用探头自带的原装测试短针。

（2）同轴线缆：使用同轴线缆产生的噪声很小，同轴线缆有极性，把它分别焊接在电源端电容的两侧

 4、测量输出的电容上电压的幅值即为纹波的峰峰值



     三、如何有效的抑制纹波

抑制静态纹波

 1、增大电感和输出容量的滤波器

根据开关电源方式，电感的电流变动幅度和电感值成反比，输出纹波和输出电容值成反比。 当增大电感值和输出电容值时，可以减小纹波。 类似地，输出纹波和输出电容之间的关系:

 可以看出，当增大输出电容值时，可以减小纹波。同时输出电容更换为ESR更小的电容，也可以有效的减小纹波

 2、增大电感或开关频率

根据开关电源的公式，电感内电流波动大小和电感值成反比，可以提高开关频率，使每次传递的能量减小从而减小纹波（但增加开关频率，也会增加开关损耗），或增大传递能量的电感值L，使电流的突变峰值降低，从而减小纹波的波动幅度。

但是在实际电路设计中这些参数也不是越大越好，电感L过大会导致开关电路动态响应性能变差，最终导致开关电源工作异常;MOS管开关频率越高，电路开关损耗加大，电源效率会降低。

 抑制动态纹波

 在负载发生跳变时（突然增大或者减小），电感电流无法快速跟随负载变化，会导致能量不足或者过剩，从而出现下冲/过冲。

负载电流突然增大，电感电流受到控制器TON和电流斜率的限制，无法实时满足负载需求，这部分额外的能量需要输出电容端提供，即输出电容放电，输出电压出现下冲；

负载电流突然减小，由于电感电流下降斜率小于负载电流下降斜率，导致电感上能量过多，从而对输出电容进行充电，输出电压出现过冲。

 动态负载时的过冲/下冲，主要是由于电感电流响应较慢，导致输出电容的充放电形成的，因此要改善过冲/下冲，主要减小电感能量变化或者增大电容值来解决：

 1、减小感值，降低电感储能，并且可以增大电感电流变化斜率（这个对静态纹波是相反的，因此电感值不能太小）；

2、提高开关频率，同时可以适当增大环路带宽，提高控制器的响应速度，但是需要保证系统稳定性，带宽过大会导致不稳定；

3、如改善静态纹波增大容值，是最直接的降低过冲/下冲的方法，成本会上升；

4、对于部分控制器，可以采用增加DC load line的方式，有效降低过冲，例如CPU core电源

 良好的PCB设计也可以抑制纹波：

 走线过细过长会增大阻抗，大电流在此大阻抗上会产生比较高的纹波电压；

寄生电容和阻抗会增大开关损耗和导通损耗，影响DC-DC效率；

走线过细过长会增大寄生电感，此电感上耦合开关噪声，影响DC-DC稳定性，造成EMI问题；

 总结：

 静态纹波：      增大感值

                        提高频率

                        增大容值

                        换为ESL/ESR更小的电容

 动态响应：     减小感值

                        提高频率

                        增大容值 混合类型电容

                        增加DC load line

 PCB设计：     电感尽量靠近SW管脚

                        输入电容尽量靠近VIN管脚

                        输入输出电容的地尽量靠近PGND脚

                        使用铺铜的方式走线
